二战LCC Mk2登陆艇线框结构三维建模

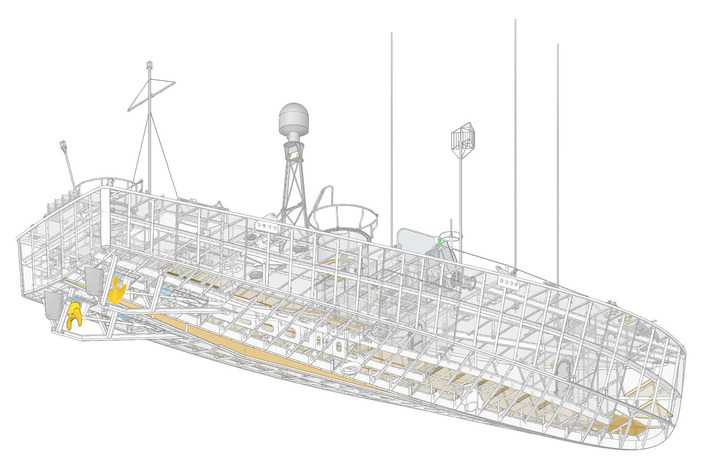

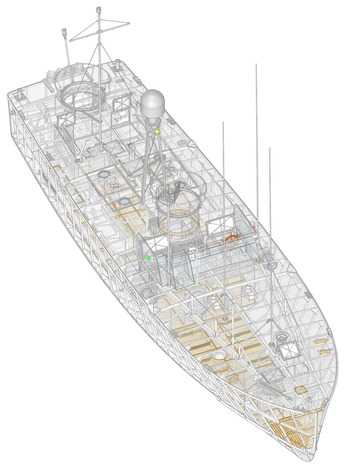

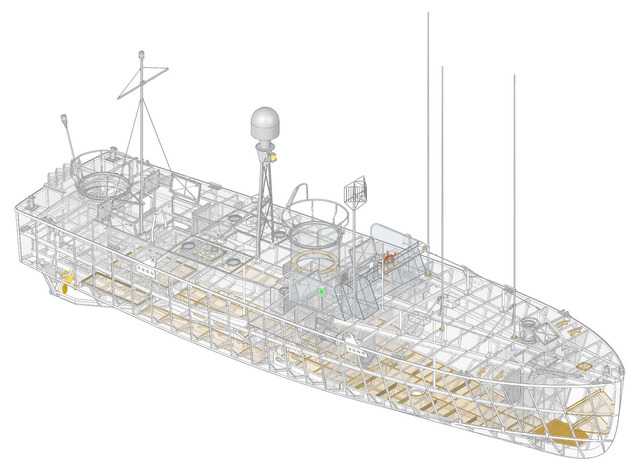

本次建模围绕二战时期美军LCC Mk2登陆控制艇展开，采用SolidWorks完成全艇结构的参数化搭建，整体以线框透视图形式呈现，清晰展现船体内部的骨架排布与舱室划分逻辑。建模初期首先梳理该型56英尺登陆艇的历史图纸资料，确定船体的长宽比、舷弧曲线与吃水深度基准，先以曲面放样构建船体外板的基础轮廓，再沿船长方向逐段搭建横向肋骨框架，沿船宽方向布设纵向龙骨与纵桁结构，还原钢制登陆艇的骨架受力体系。上层建筑部分按照实艇布局还原指挥舱室、桅杆基座、雷达罩安装位的结构，桅杆上的天线支架、信号灯具安装座均采用草图拉伸与阵列命令完成，还原实艇的通讯导航设备布设位置；甲板区域预留了人员通道、系缆桩位置与锚设备安装空间，船首部分还原登陆艇的首门结构轮廓与靠滩作业的加强筋排布。模型重点还原了艇首的锚链与锚机转向系统，对锚链的链环结构采用参数化零件建模后沿导链槽路径装配，清晰展现锚泊作业时的链条走向与锚机的安装固定结构；甲板下方的舱室按照功能划分出动力舱、指挥舱、兵员搭载区域的骨架边界，虽未搭建内部设备，但通过肋骨间距与纵桁位置明确各舱室的分隔逻辑。建模过程中对船体曲面的光顺度做了反复调整，确保舷侧曲线与船首线型符合登陆艇的浅水航行阻力特性，所有骨架结构的连接节点均按照焊接工艺的要求做了贴合处理，线框显示模式下可直观观察到每一处结构的连接关系与传力路径，方便后续补充内部设备、外板蒙皮与细节零件，也可用于舰船结构教学、军事载具科普展示等场景，完整还原该型二战登陆指挥艇的结构特征与设计逻辑。
