手动式管材切断工装结构设计

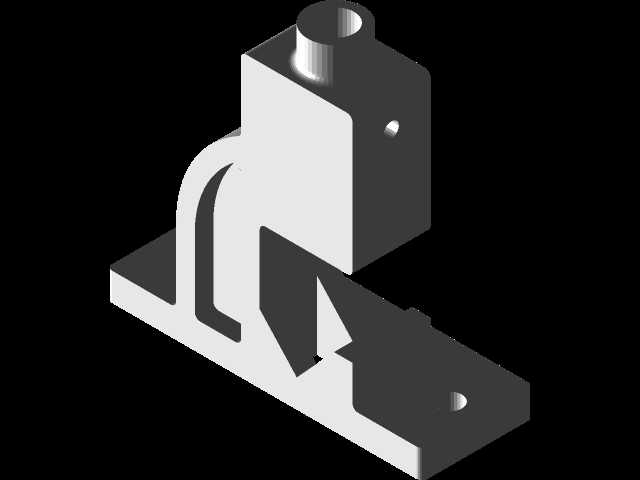

这款手动管材切断工装，主要面向小规格金属管材、薄壁硬塑管的现场定长截断作业场景，常见于水电安装现场、五金维修工位、小型管材加工门店的零散切管需求，无需外接动力源，完全依靠手动操作即可完成管材的夹紧与冲切动作，适配没有供电条件的户外作业场景。从结构设计逻辑来看，整体采用立式T型丝杠进给布局，顶部的横向手柄为操作施力端，通过梯形螺纹传动将手轮的旋转力矩转化为压头的垂直下压力，梯形螺纹的自锁特性可以保证压下过程中不会因为管材反作用力出现回弹，操作安全性更高。底座采用带安装孔的L型支撑结构，两个沉头安装孔可以将整个工装固定在工作台面或者角钢支架上，安装边界的孔距适配常规钳工台的预留安装位，不需要额外加工转接板即可完成固定，整体立式布局的占地尺寸较小，不会占用过多工位空间。下部的V型定位块是管材装夹的核心定位结构，V型开口角度采用90度设计，可以自适应不同直径的圆管定位，不需要更换夹具块就能覆盖常见小直径管材的装夹需求，压头下端的刃口采用斜口剪切设计，下切过程中刃口逐步切入管壁，相比平口冲切需要的下压力更小，手动操作时更省力，同时切口的变形量更小，减少后续管口修磨的工作量。支撑座的弧形加强筋结构是设计中的细节考量，在压头下切受力时，加强筋可以抵消垂直方向的弯矩，避免立式支撑臂出现受力变形，延长工装的整体使用寿命。丝杠与压头的连接部位采用间隙配合的导向结构，保证压头上下运动时的垂直度，避免刃口偏斜导致的切口不齐、刃口崩损问题。日常使用时，只需要将待切管材放置在下部V型槽内，调整好切割位置后转动顶部手柄，压头下行先将管材压紧在V型块上，继续施加力即可通过刃口完成管材切断，全程单人即可操作，不需要额外的辅助工具，相比手持钢锯切割的效率更高，切口端面的平整度也更有保障，适合小批量、零散的管材加工作业使用。
