带拉环快卸式无销定位插销结构

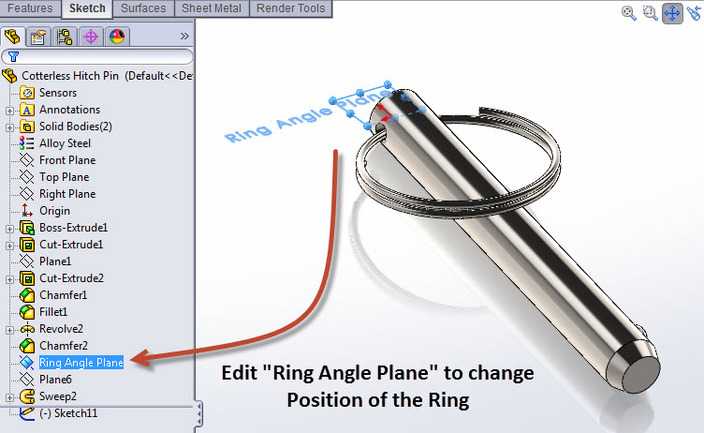

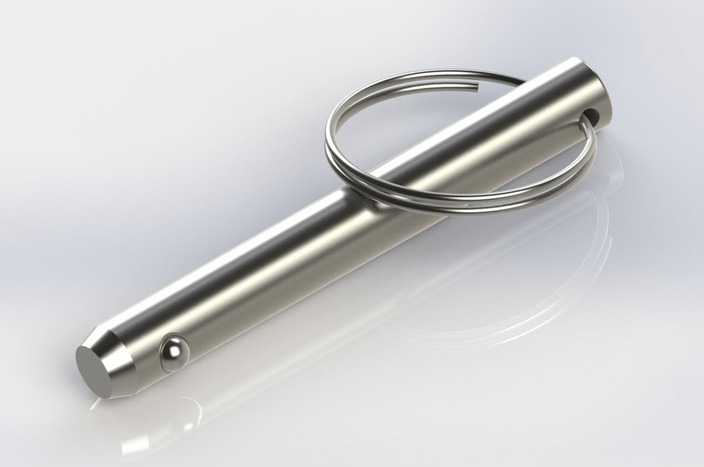

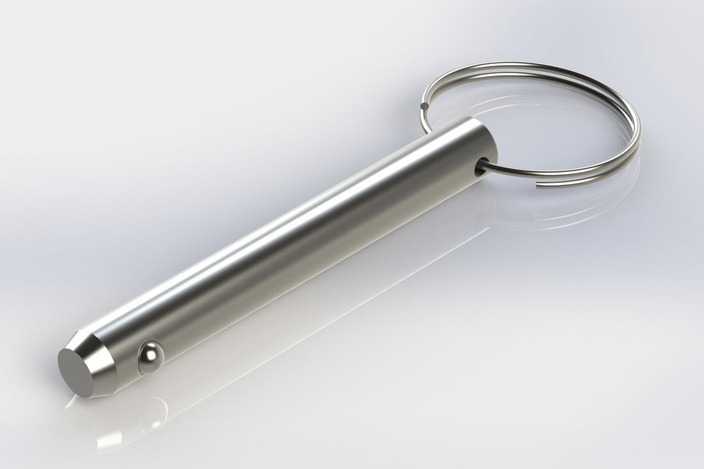

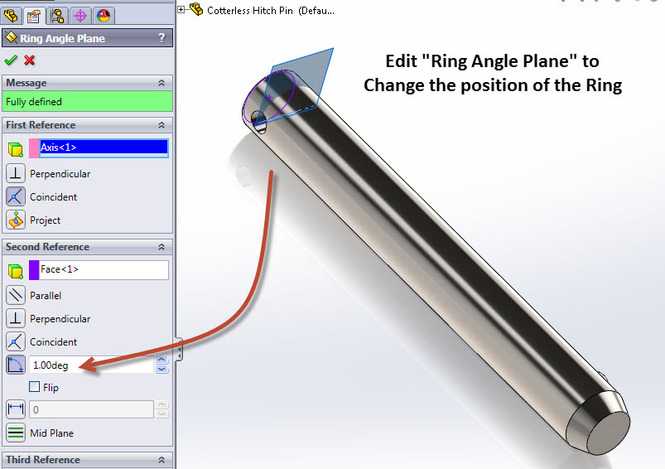

本模型采用SolidWorks进行全参数化建模，整体围绕快卸无销插销的实际使用功能展开结构设计，建模过程严格遵循机械加工的尺寸公差逻辑，对插销主体、端部钢珠锁紧结构、配套环形拉环三个核心部件分别进行独立特征建模，再通过装配约束完成整体组合。插销主体采用回转类特征建模，以拉伸凸台为基础，端部加工出适配钢珠的锥形导向头，杆身对应钢珠位置开出精准的限位沉孔，保证钢珠可在孔内完成径向伸缩动作，尾部开出穿设拉环的横向通孔，孔口做圆角过渡处理避免应力集中。钢珠锁紧结构内置复位弹簧，建模时对弹簧的压缩行程做了运动仿真验证，保证插销插入对应安装孔时，钢珠受孔壁挤压压缩弹簧向内收缩，到位后弹簧回弹将钢珠顶出卡入安装孔的限位槽内，实现无额外销件的快速锁紧。配套的环形拉环采用扫描特征完成建模，以圆形金属丝为扫描截面，沿闭合圆环路径扫描成型，拉环与插销尾部的连接采用间隙配合约束，保证拉环可绕插销尾部通孔自由转动，适配不同角度的牵拉操作需求。渲染阶段采用金属镀铬材质，对插销主体表面赋予高抛光不锈钢材质参数，调整反射率与粗糙度模拟真实金属件的镜面反光效果，钢珠部分采用更高硬度的轴承钢材质，拉环部分做轻微的拉丝纹理处理区分不同部件的加工工艺，背景采用浅灰色柔光平面，添加柔和的环境光与定向补光，突出金属件的轮廓质感与结构细节。设计过程中充分考虑实际使用的便利性，将拉环的活动角度做了参数化关联设置，使用者可通过修改角度基准平面的参数值，快速调整拉环的摆放角度，适配不同装配场景的展示需求，建模时特意规避了零角度的特征报错问题，将默认角度设置为1度，保证模型在所有版本软件中均可正常打开编辑，无需额外修复特征。整体结构无冗余零件，所有配合关系均符合实际机械装配逻辑，可直接用于快装机构、工装夹具、航空快拆结构的设计参考，模型的所有特征均保留完整建模历史，方便使用者根据实际需求修改杆身直径、总长度、钢珠直径等核心参数，快速衍生出不同规格的同系列插销模型。
