卡尔巷CL200VCT手动切换夹具结构

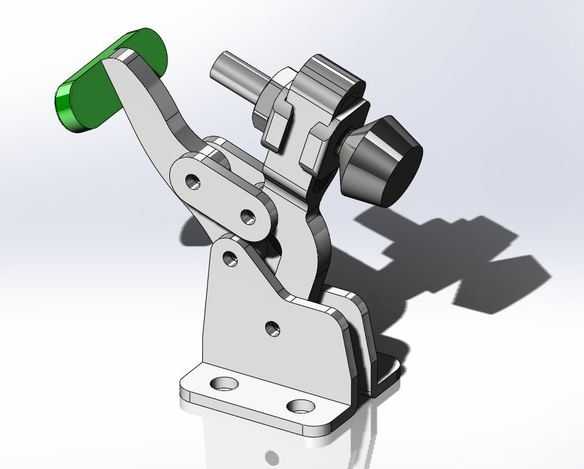

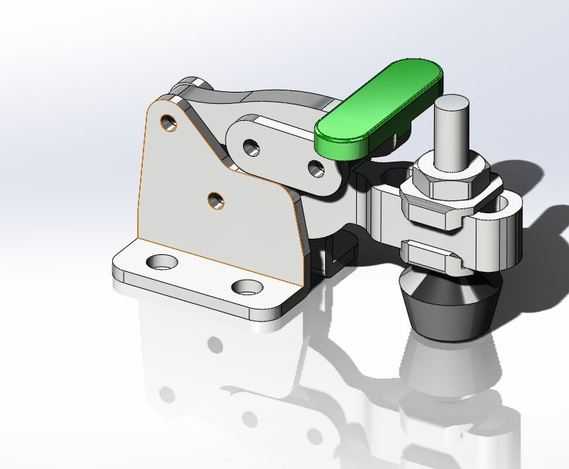

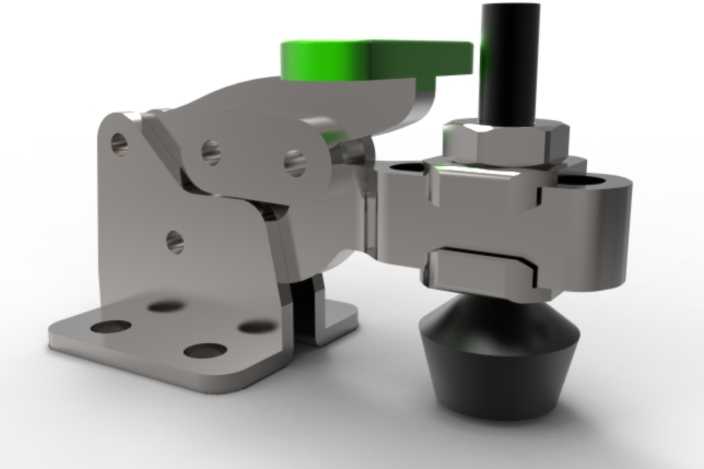

本作品为手动式切换夹具的三维建模成果，建模过程严格遵循机械加工零件的实际尺寸比例，在三维建模环境中完成所有零件的特征搭建，从底座的安装孔位、铰接臂的轴孔配合，到操作手柄的曲面造型、夹紧端的压合结构，每一处特征都经过尺寸校验，确保各零件装配后不存在干涉问题。渲染阶段采用金属材质搭配工程塑料材质的组合方案，夹具主体的金属部件赋予哑光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属机加工后的细腻磨砂质感，操作手柄部分赋予绿色硬质工程塑料材质，模拟工业操作件的防滑包覆层效果，场景内添加柔和的定向光源与环境补光，投射出清晰自然的结构阴影，突出各部件的层次关系与装配逻辑。结构设计上采用多连杆铰接的自锁式夹紧原理，底座设置两个对称的安装通孔，用于将整个夹具固定在工作台面，多组铰接臂通过销轴连接形成联动结构，扳动绿色操作手柄时，连杆组带动前端的夹紧压头完成开合动作，当手柄扳动到闭合工位时，连杆机构越过死点位置形成自锁，无需额外施加锁紧力即可保持稳定的夹紧状态，避免加工过程中夹具松脱。设计思路围绕本土工装的实用需求展开，简化了不必要的复杂结构，所有铰接位置预留标准销轴的装配间隙，底座与臂架的连接位置做了圆角过渡处理，避免应力集中问题，夹紧压头的接触面做了平面度优化，确保夹持工件时受力均匀，虽然建模阶段未完成铆钉零件的装配，但预留的铆钉孔位完全匹配从打开到关闭全行程的运动轨迹，各铰接副的运动行程经过运动仿真校验，扳动手柄时全程无卡滞，夹紧力传递路径清晰，能够满足常规五金加工场景下的工件快速装夹需求，整体结构紧凑，操作力矩设计符合人体工程学要求，手动扳动时无需过大的作用力即可完成夹紧与释放操作。
