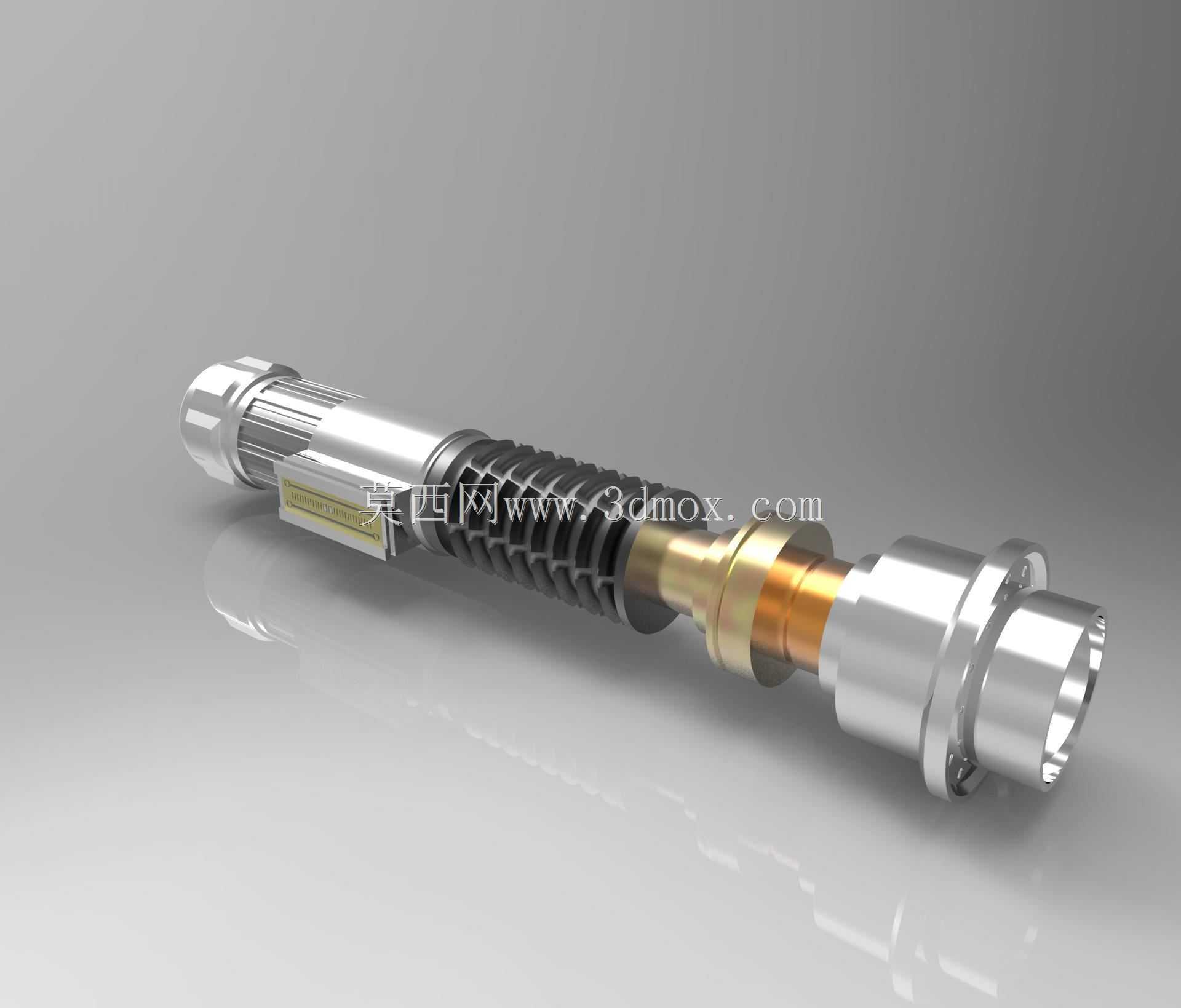

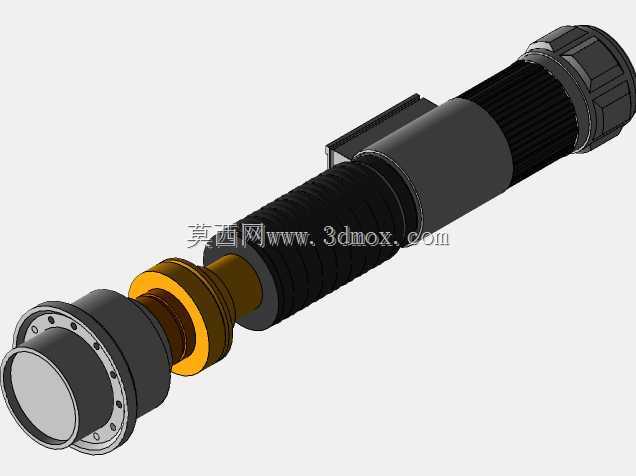

欧比旺克诺比光剑剑柄结构三维设计

该结构为影视道具类手持握持装置，核心应用于科幻主题cosplay道具制作、影视实景拍摄道具复刻、主题展陈展品加工等场景，整体围绕手持握持的人机交互逻辑完成结构排布，所有外露部件均做了圆角过渡处理，避免握持时出现硌手、刮蹭衣物的问题。从结构拆分来看，装置沿轴向分为握持段、功能装饰段、尾端连接段三个核心部分，握持段采用带环形防滑槽的橡胶包覆结构，槽深控制在1.2mm，槽间距3mm，既保证握持时的摩擦力，又不会因为槽体过深积攒灰尘，橡胶层与内部金属衬套采用过盈配合装配，过盈量控制在0.15mm，无需额外粘接即可保证连接可靠性，长期握持使用不会出现包覆层松脱转动的问题。功能装饰段采用多段金属环嵌套结构，不同直径的金属环通过台阶轴定位，相邻环之间预留0.1mm的装配间隙，避免不同材质金属因热胀冷缩出现卡滞，其中铜色装饰环采用表面镀钛处理，既还原视觉效果，又提升表面耐磨性能，日常把玩接触汗液不会轻易出现氧化掉色的问题。尾端连接段设置有法兰式对接结构，法兰端面上均匀分布6个M2的内六角安装孔，孔位位置度公差控制在0.05mm，可对接后续扩展的发光组件、音效模块，安装时无需额外打孔定位，直接通过螺丝锁紧即可完成功能扩展，对接面处预留有0.8mm深的密封槽，可嵌入1mm直径的硅胶密封圈，安装扩展组件后可达到日常防泼溅的效果，避免手持使用时少量汗液渗入内部损坏电子元件。设计过程中优先考虑手持状态的重心平衡，将重量较大的金属衬套部分集中在握持段区域，使得整装置重心落在握持段中点位置，单手握持时不会出现头重脚轻的下坠感，长时间握持也不易产生疲劳。整体外形最大直径为45mm，总长度控制在280mm，符合成年人单手握持的尺寸边界，所有外露棱边均做了R0.5的倒角处理，没有尖锐凸起，日常使用过程中不会划伤手部。各段装配均采用可拆卸式连接结构，没有采用永久粘接的装配方式，后期维护更换表面装饰件、清理内部灰尘时，可通过对应位置的顶丝孔拆卸各段组件，无需暴力拆解破坏整体结构。表面处理方面，银色金属部件采用喷砂阳极氧化工艺，表面粗糙度控制在Ra1.6，既保留金属质感，又不会因为亮面处理容易残留指纹，黑色防滑段采用哑光橡胶材质，与金属段形成明确的视觉区分，强化握持区域的视觉提示，让使用者无需目视即可快速找到正确握持位置。
