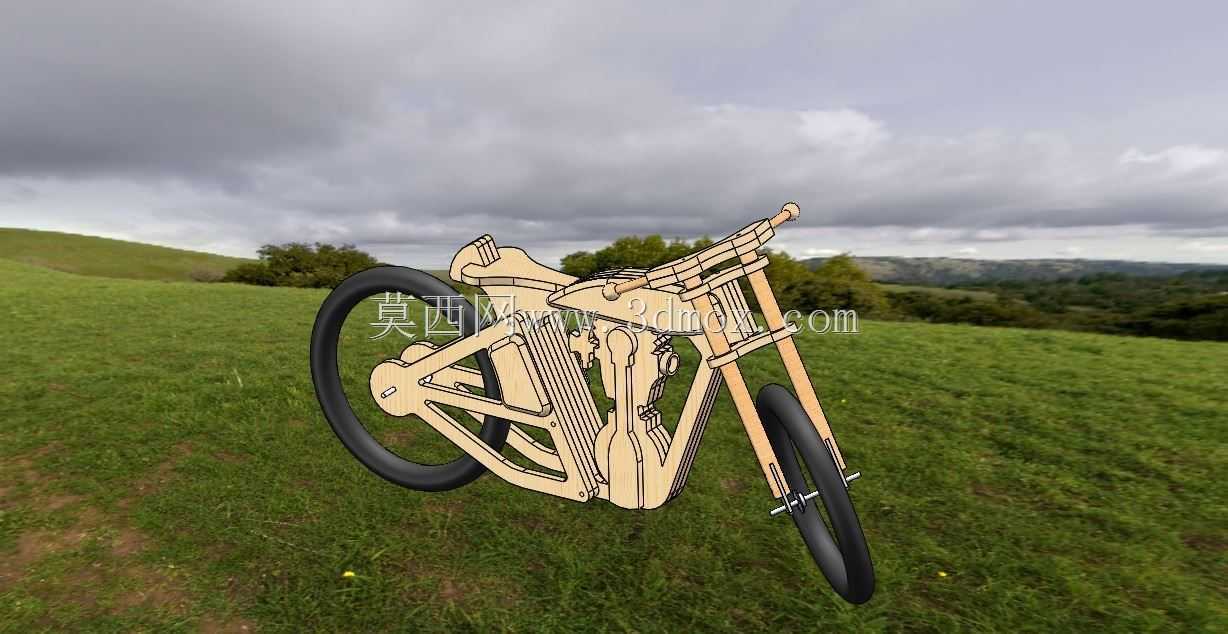

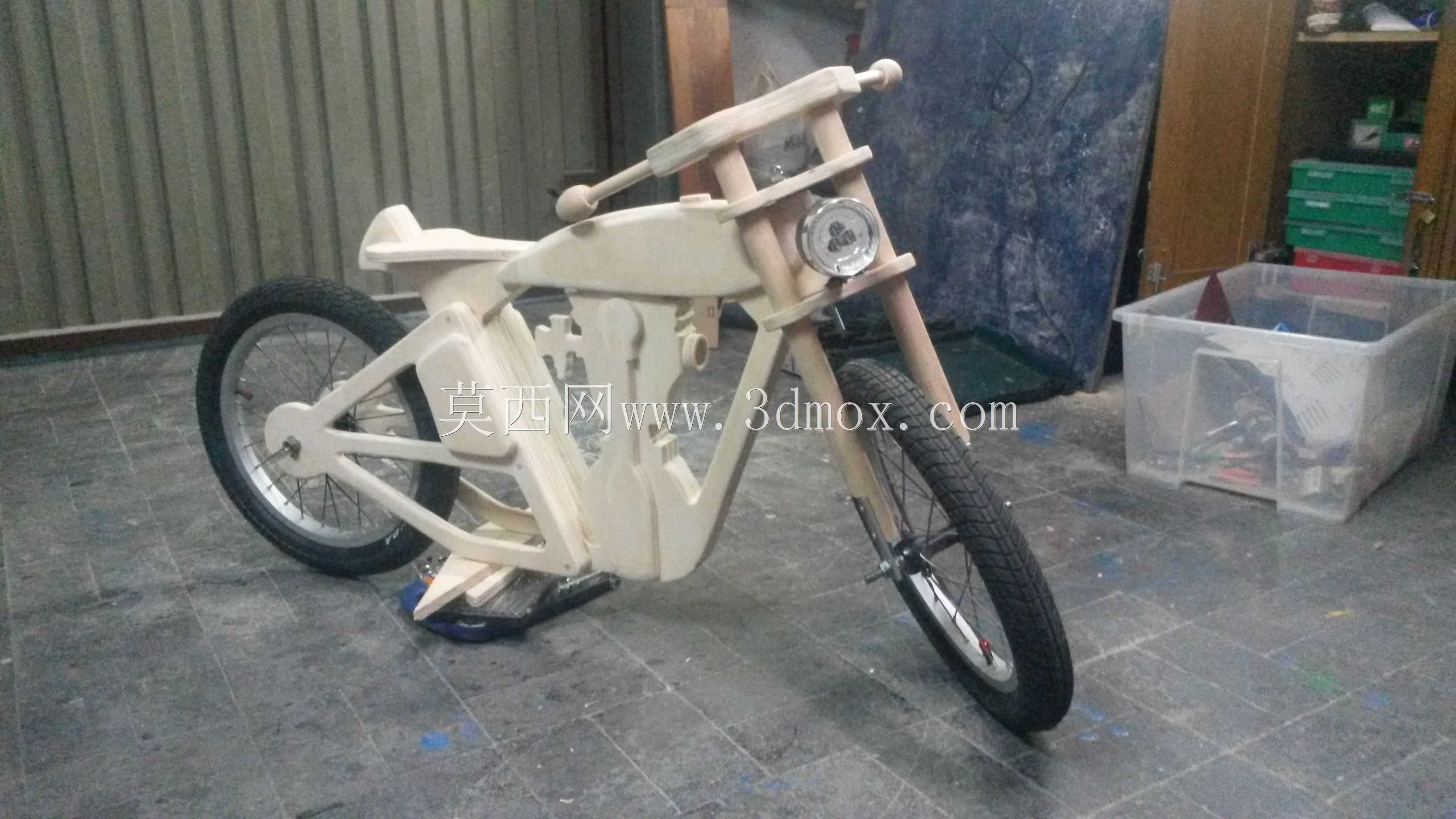

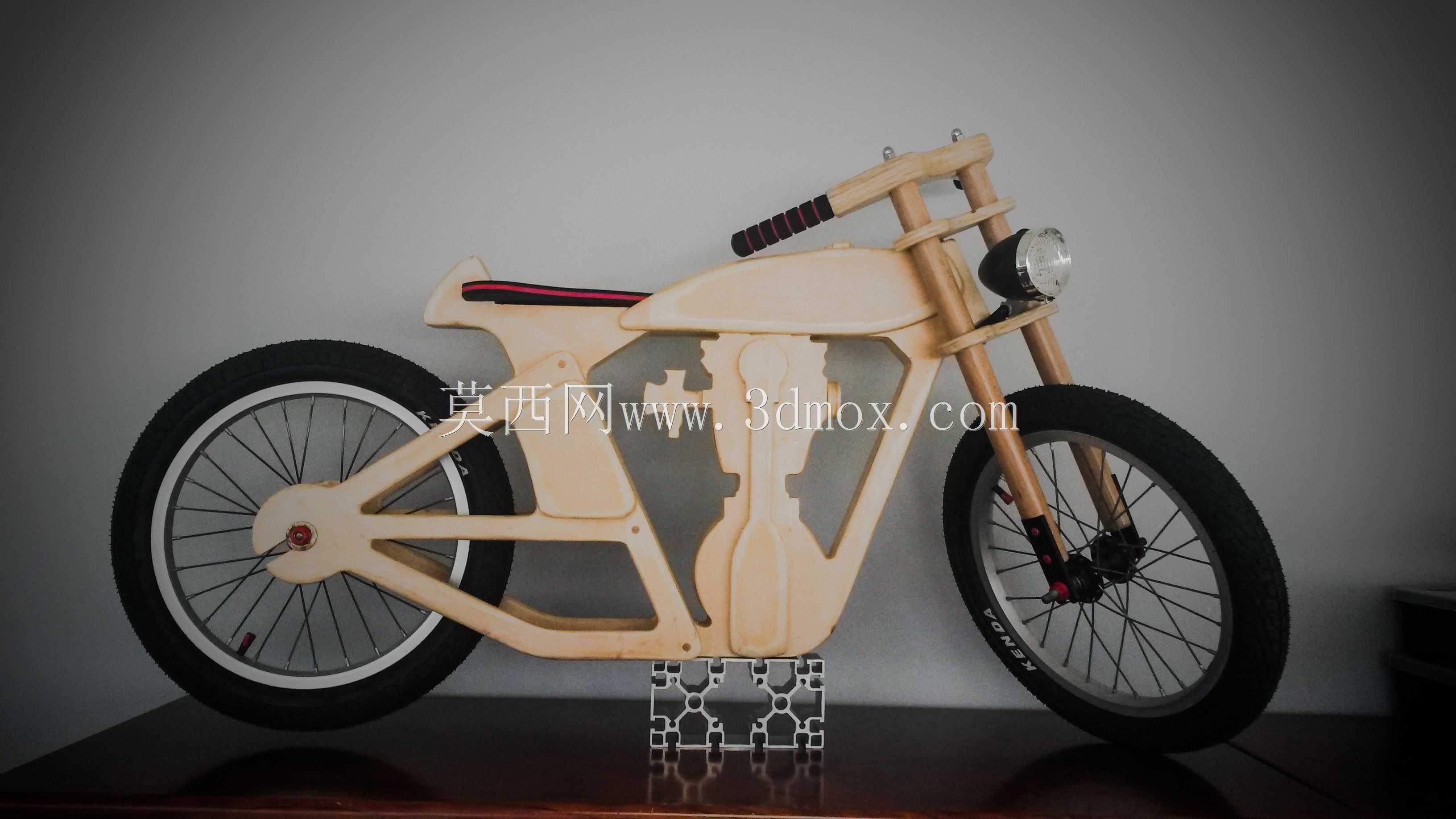

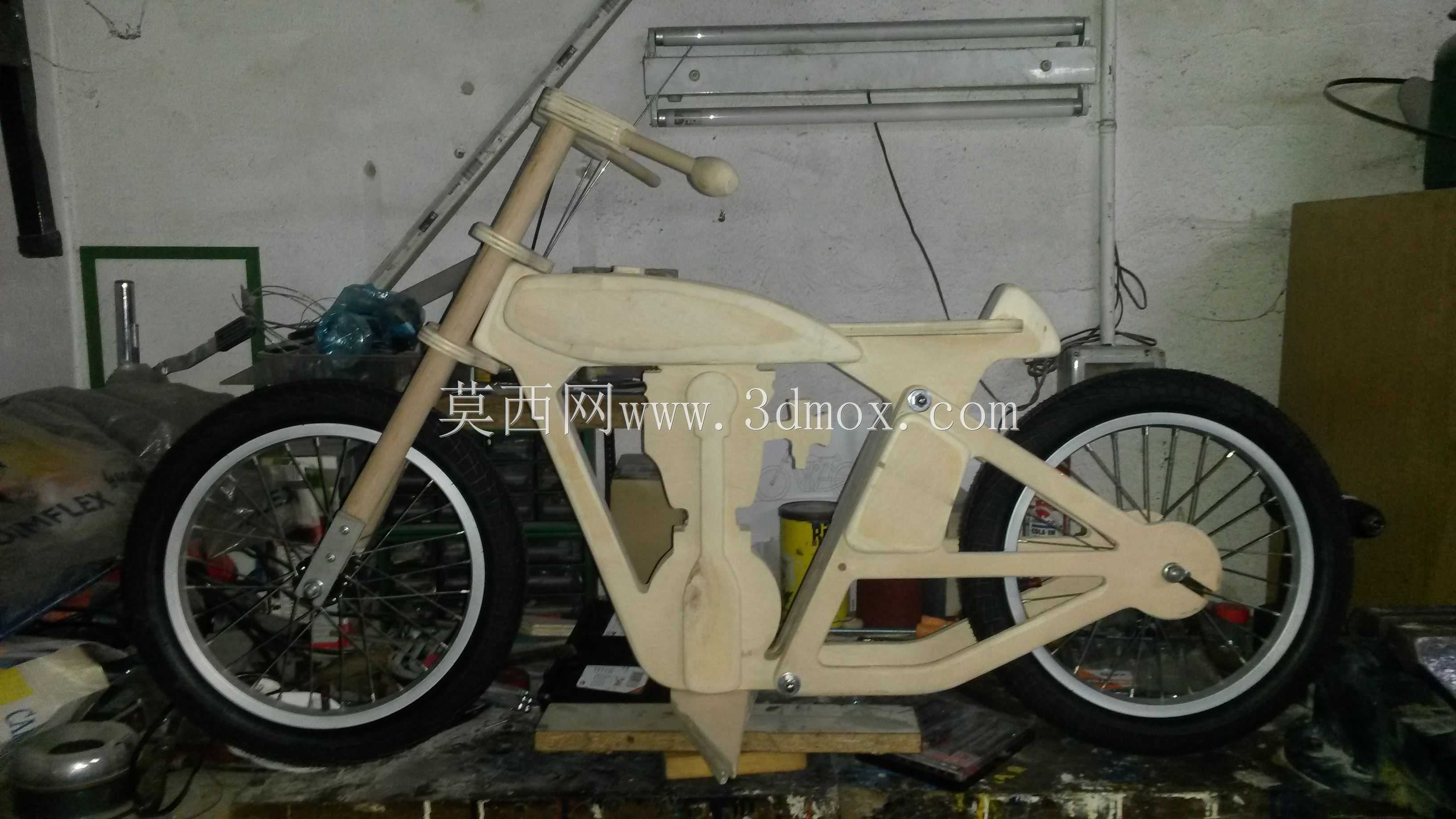

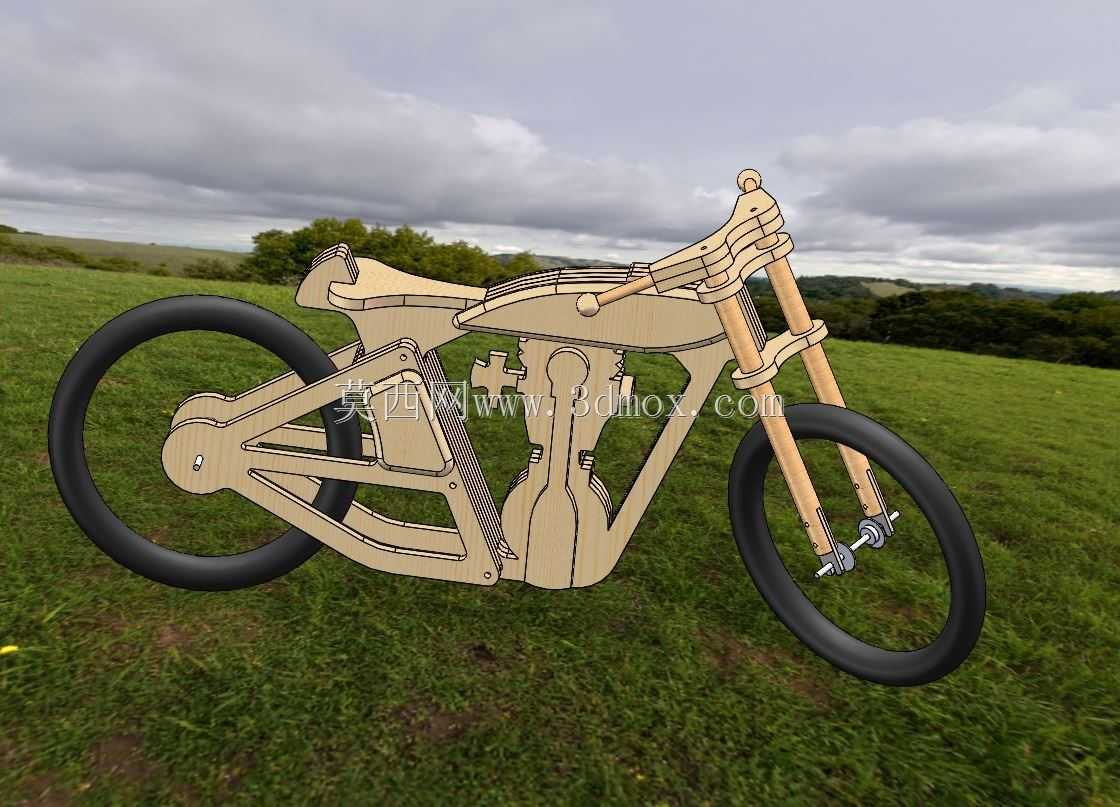

胶合板拼装式无脚踏平衡代步车结构

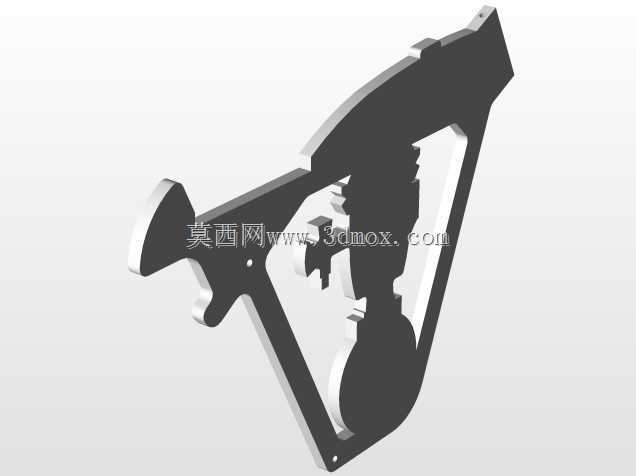

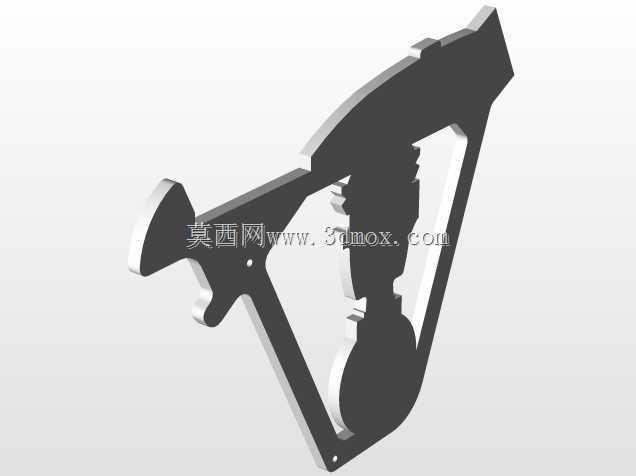

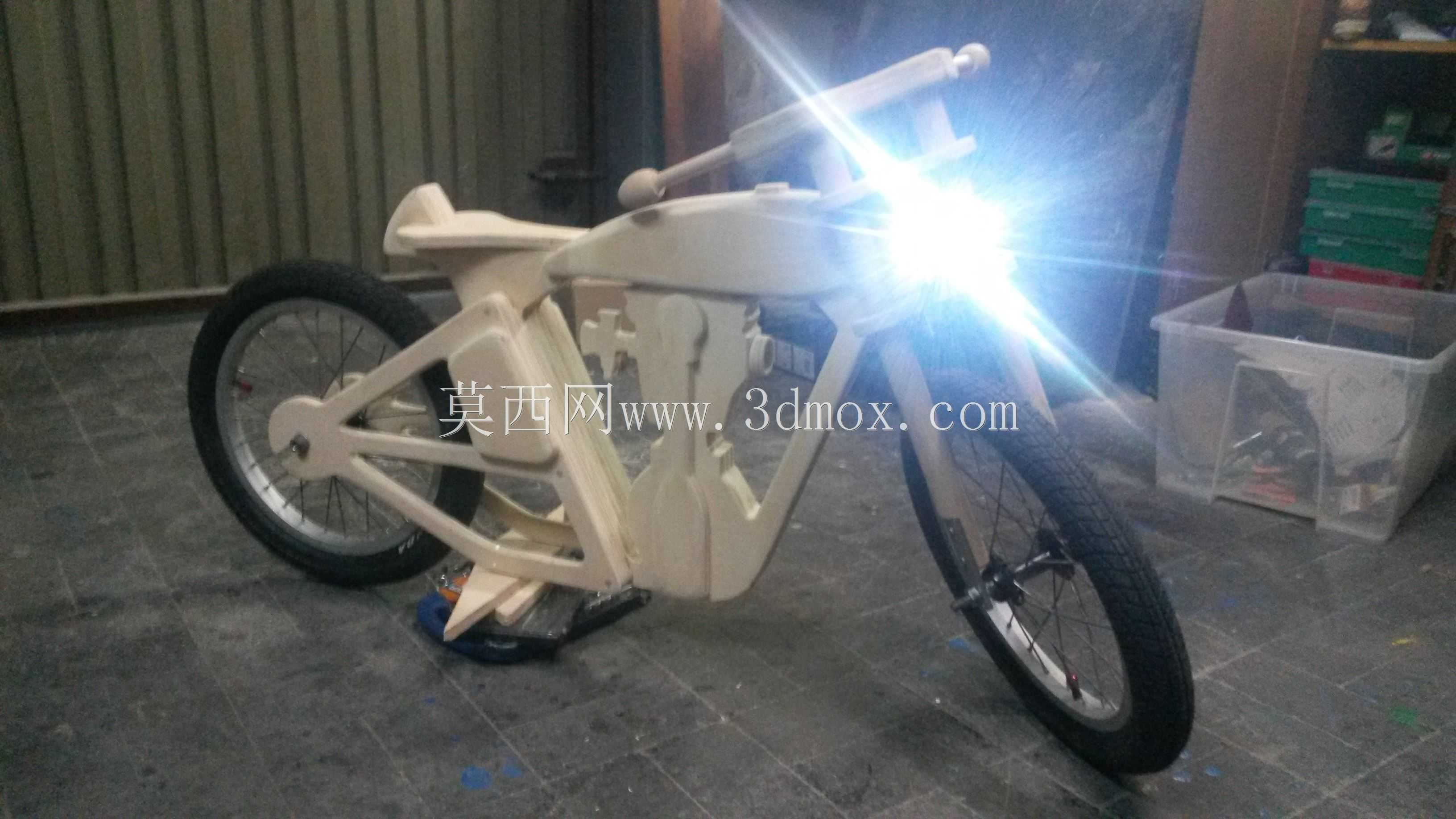

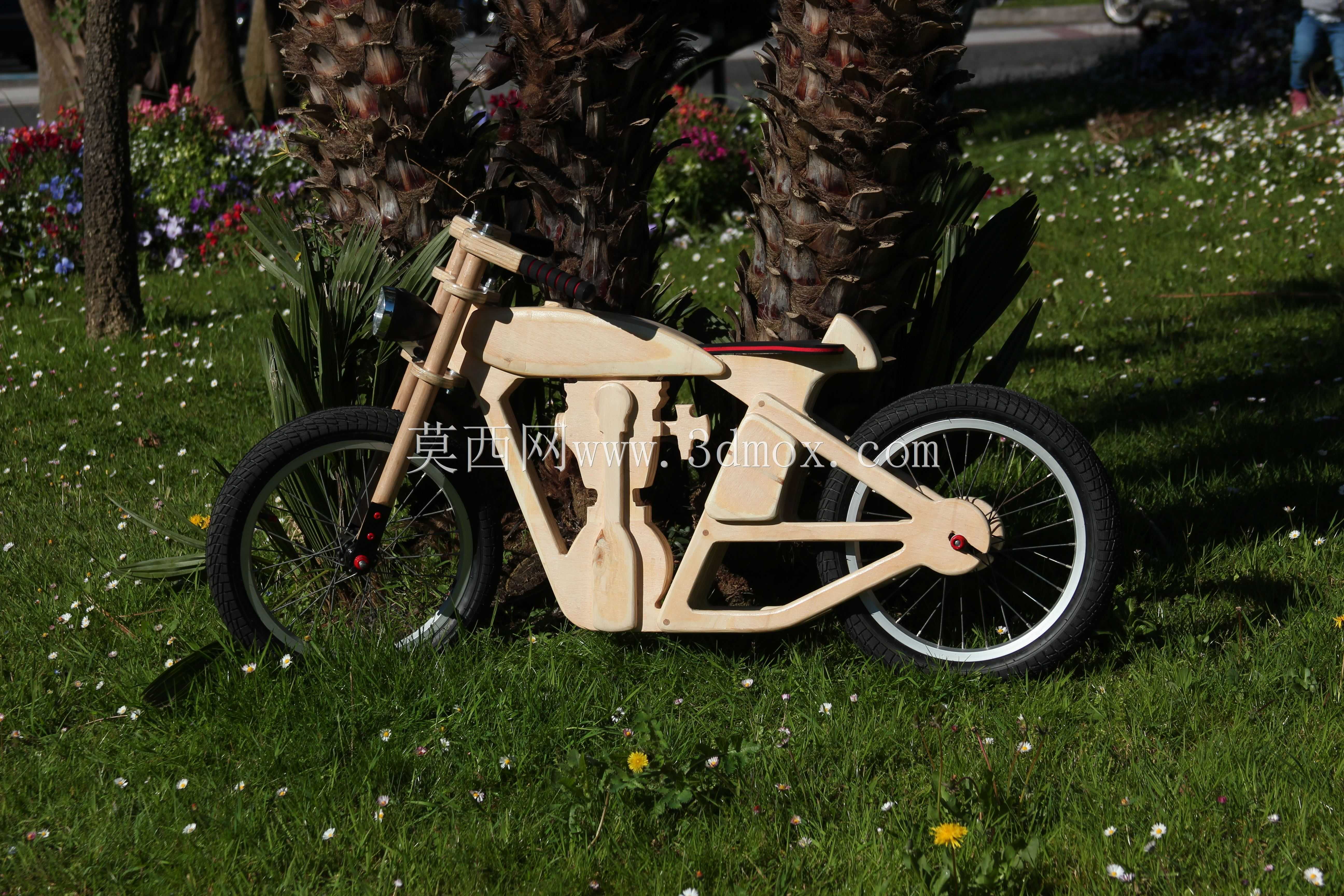

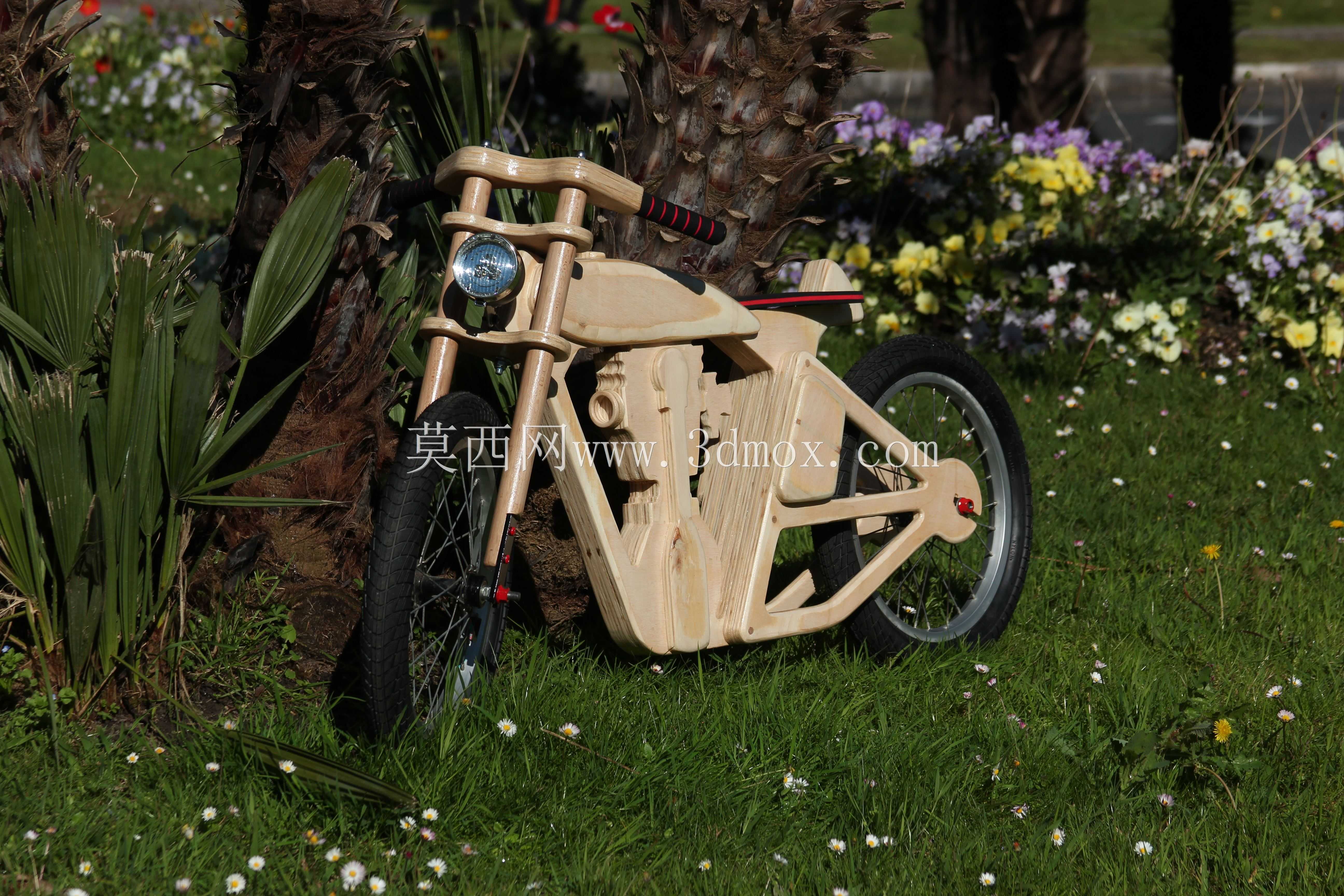

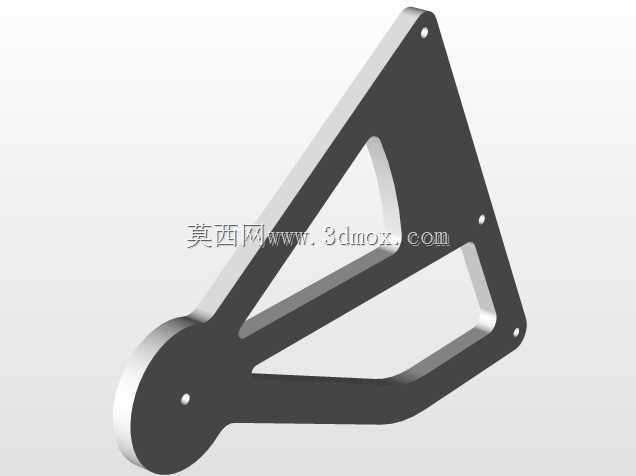

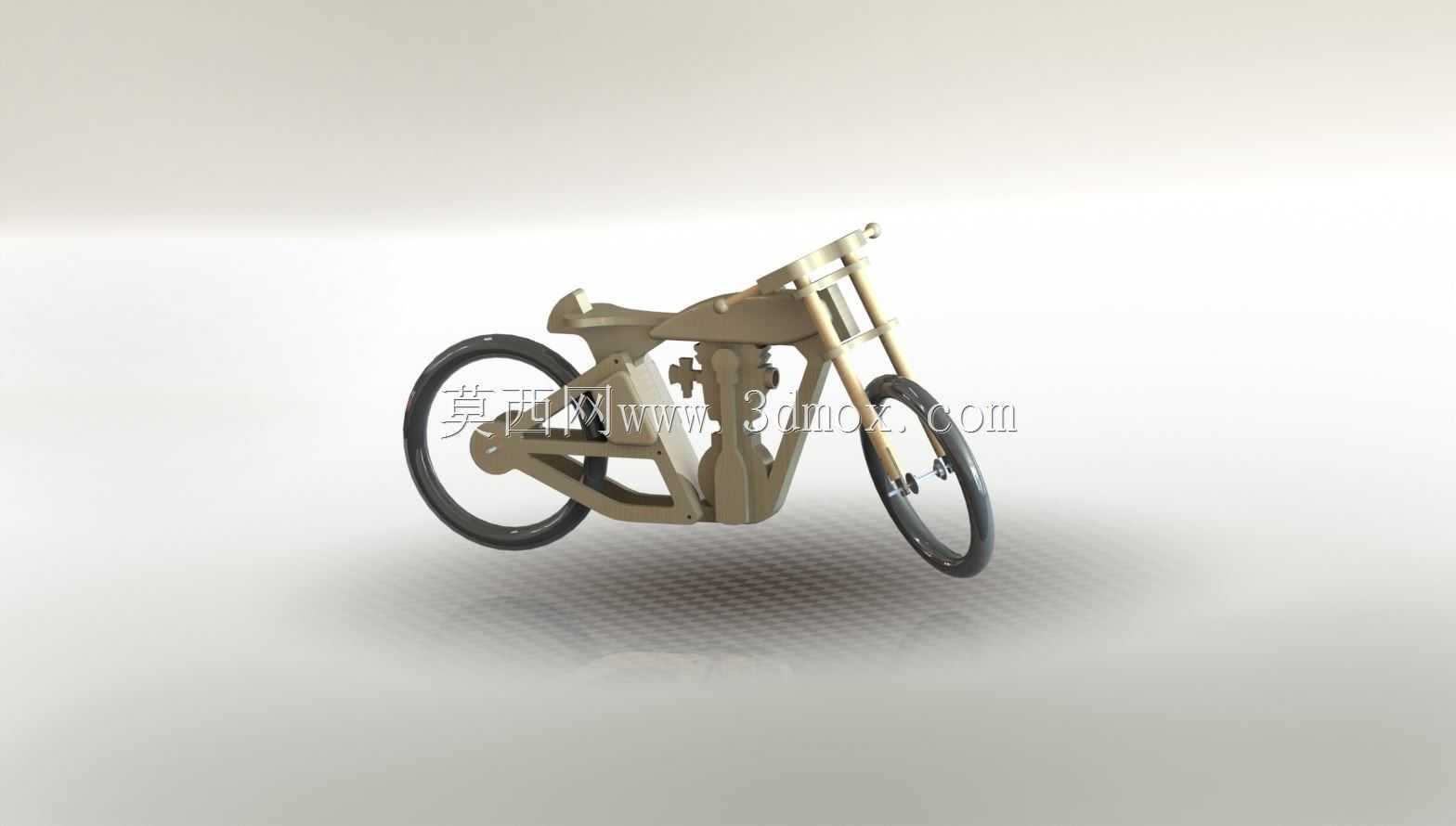

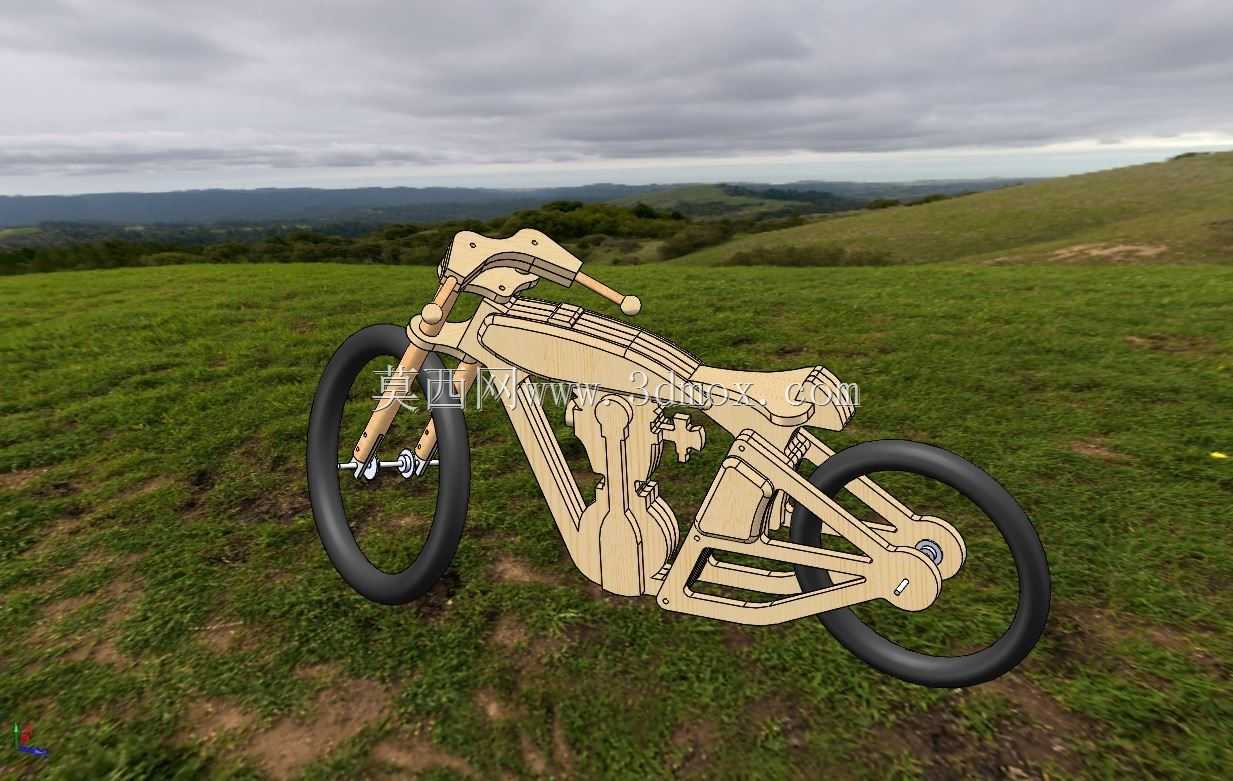

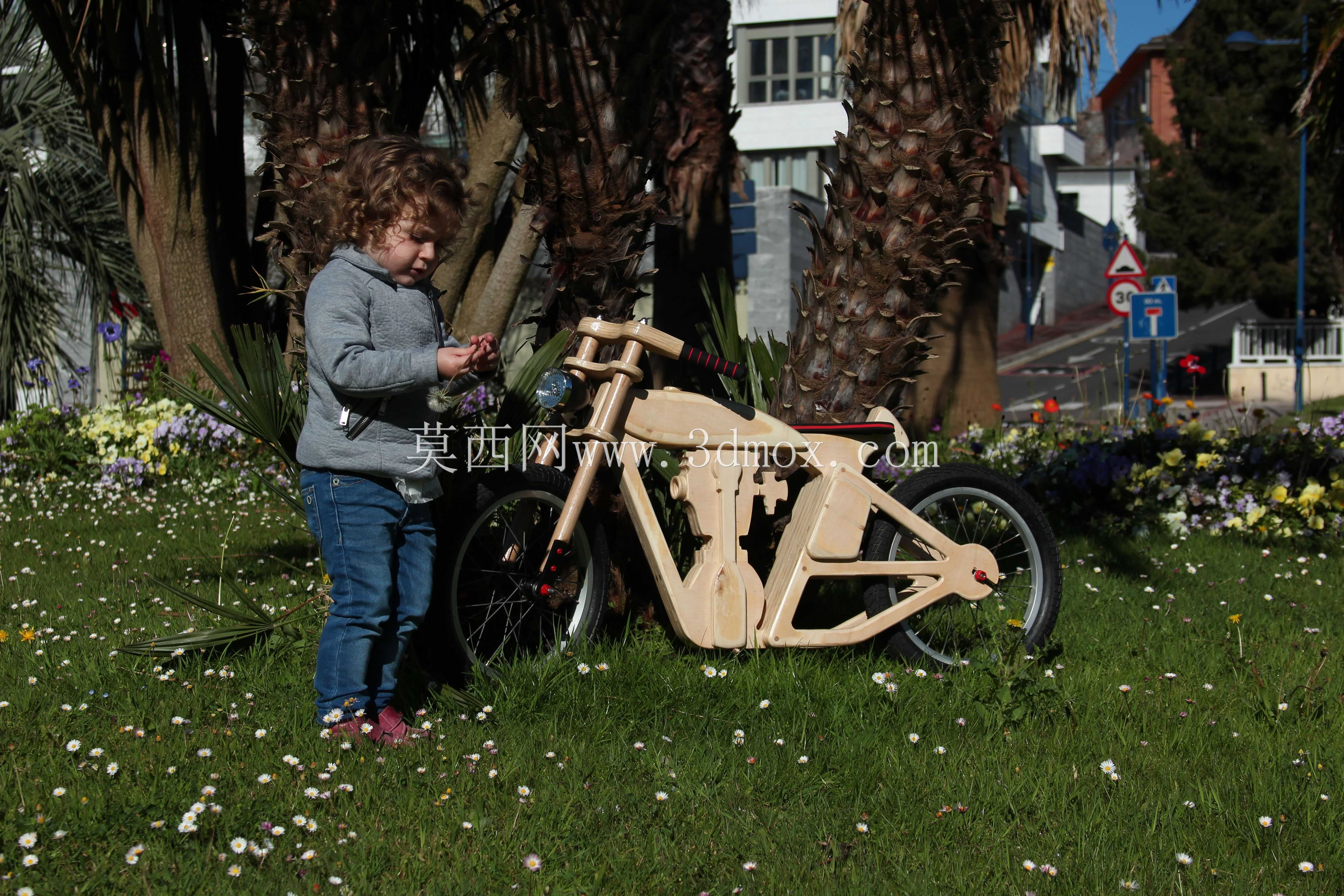

这款无脚踏平衡代步车采用15毫米厚胶合板作为核心加工基材，整体结构以板材切割拼接为主要成型方式，无需复杂的金属焊接或注塑工序，适配小型木工加工场景的快速打样与小批量生产需求。从实际使用场景来看，该结构主要面向低龄儿童平衡感训练场景，也可作为休闲代步的轻量化创意载具，整体无外露尖锐金属连接件，所有拼接部位均做了圆角过渡处理，避免使用过程中出现磕碰划伤的风险。设计阶段优先考虑板材的利用率，所有车架构件均采用平面切割轮廓，可通过激光切割机或数控雕刻机一次性完成所有板材零件的加工，无需额外的三维曲面铣削工序，加工门槛低，材料损耗率控制在较低水平。车架主体采用层叠拼接与榫卯嵌合的组合连接方式，关键受力部位预留了螺栓穿装孔位，可通过标准紧固件完成整体锁紧，装配过程无需专用工装夹具，普通用户可参照装配关系完成整车组装。前后轮均采用标准充气橡胶轮胎，轮轴部位设计有适配标准轴承的安装位，轮距与轴距参数经过反复校核，既保证滑行过程中的侧向稳定性，又避免轴距过长导致转向费力的问题。车把部位采用与车架同材质的胶合板弯折成型结构，握持部位的轮廓符合人体工学弧度，转向限位结构直接在车架头管部位一体切割成型，无需额外加装金属限位块，减少零件数量的同时提升了结构可靠性。整车的安装边界充分考虑家用场景的存放需求，整体宽度控制在常规楼道通行允许的尺寸范围内，竖直放置时占用的地面空间不足0.2平方米，便于家庭角落收纳。从结构强度角度来看，15毫米厚度的多层胶合板在拼接完成后，车架主体的垂直承重能力可满足常规体重的使用需求，板材拼接处的受力方向均与板材层压方向垂直，避免长期受力出现层间开裂的问题。传动部位未设置脚踏与链传动结构，完全依靠使用者脚部蹬地提供动力，简化结构的同时降低了故障概率，也更适配平衡训练的核心使用需求。前后轮的安装同轴度通过板材上的定位孔精度保证，切割加工时只要保证孔位的位置公差，即可完成顺畅的轮组转动，无需后期复杂的调校工序。
