长矛卷轴用双盘式枪盘结构设计

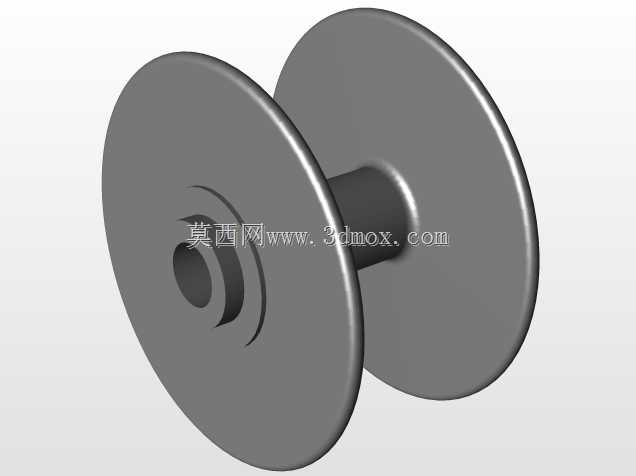

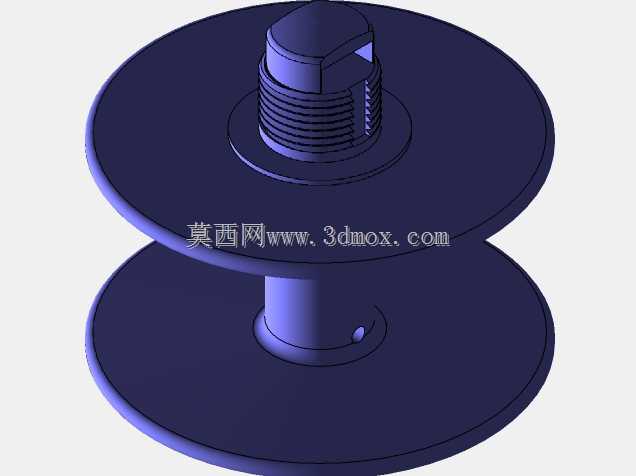

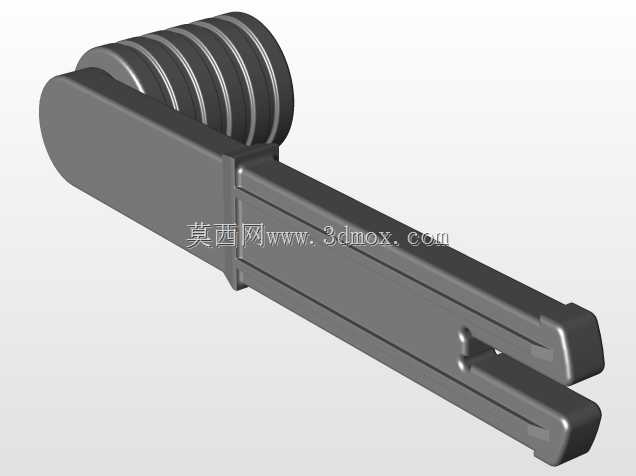

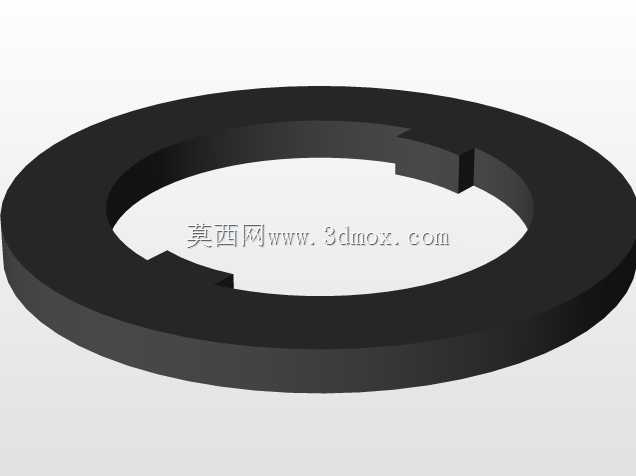

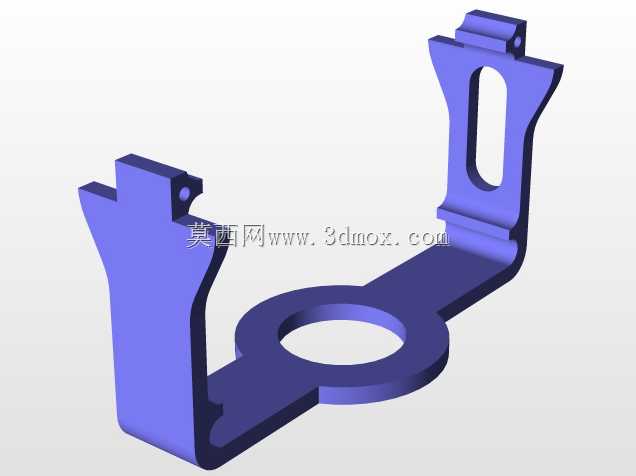

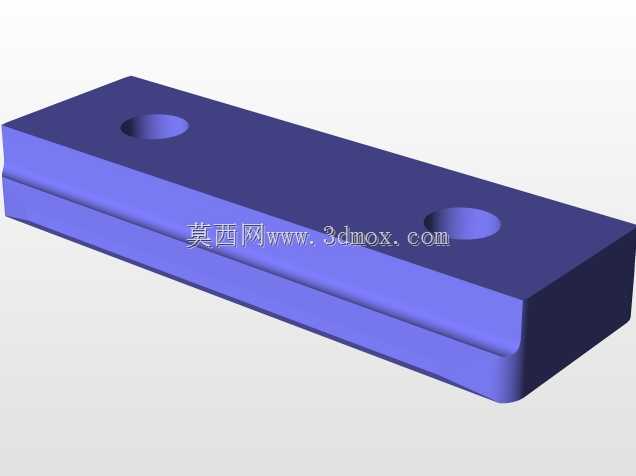

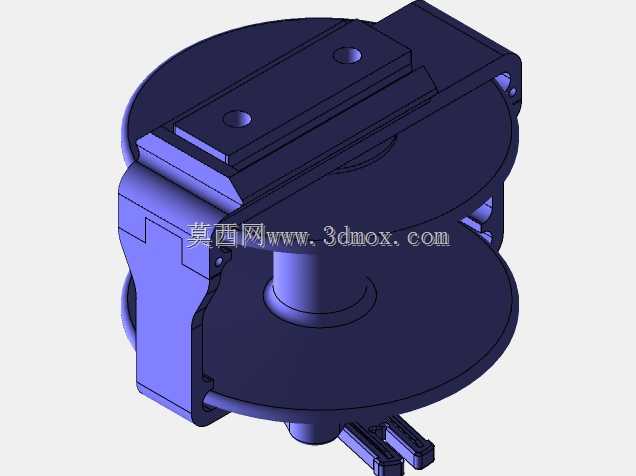

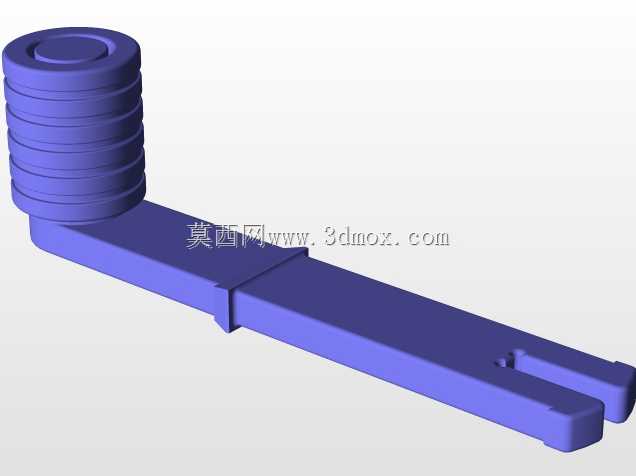

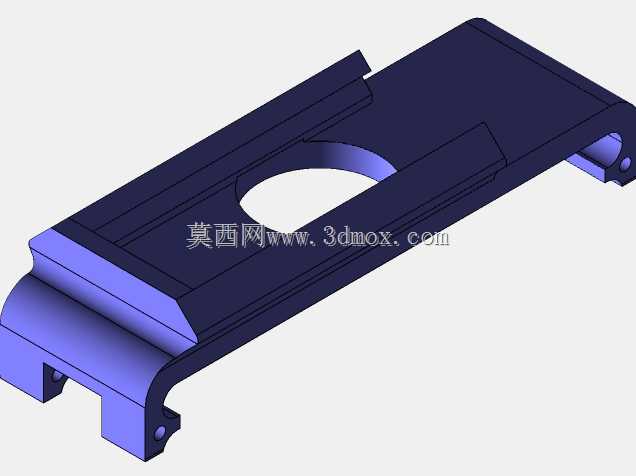

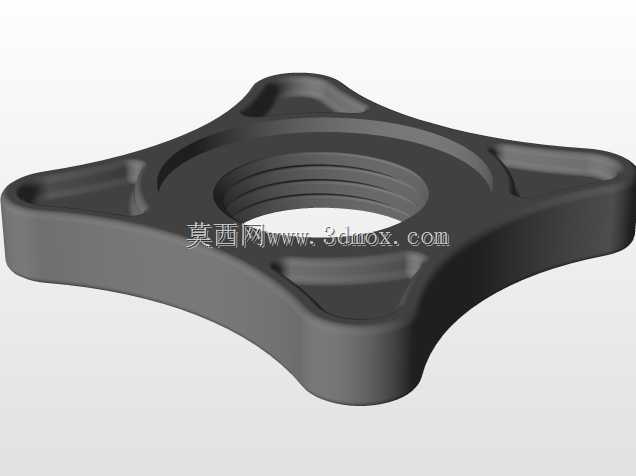

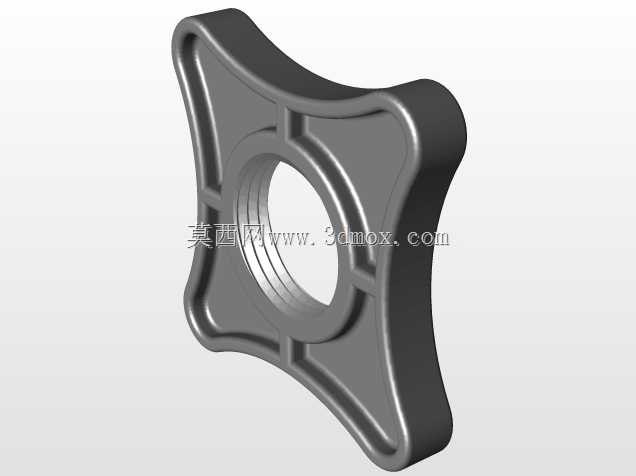

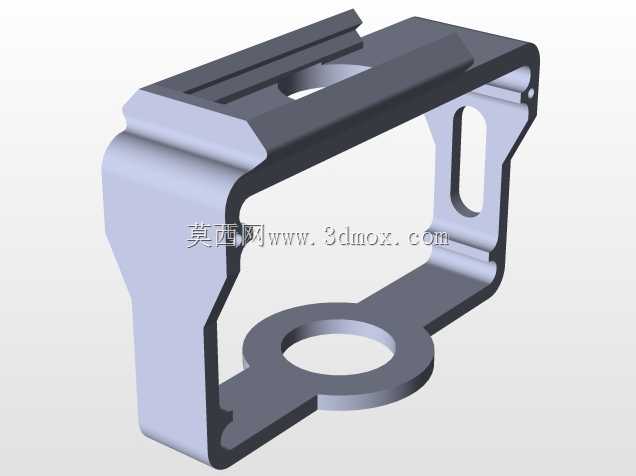

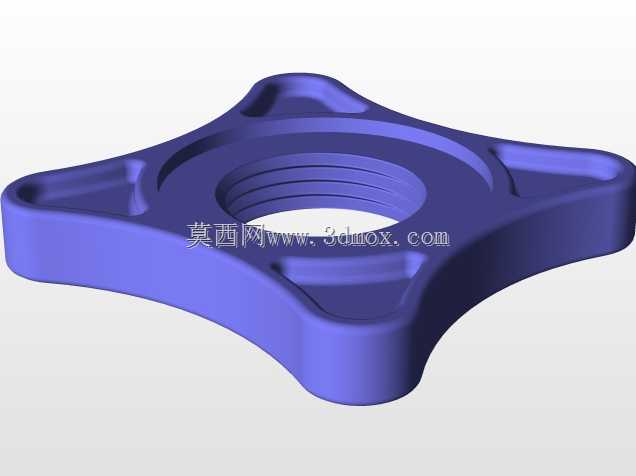

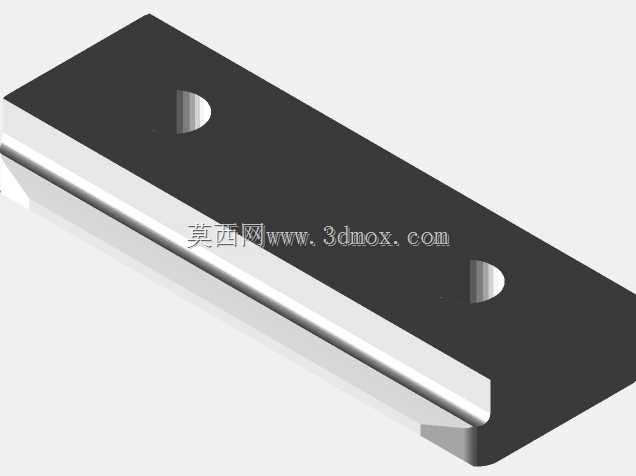

该枪盘是长矛卷轴的核心承载部件，主要应用于户外垂钓、长线布设、绳缆收纳等需要规整缠绕长线类物料的场景，承担绳缆的有序缠绕、限位防脱以及与卷轴支架的连接固定作用。从结构设计来看，整体采用上下双圆盘的对称布局，上下盘体直径一致，能够在缠绕绳缆时形成两侧的物理限位，避免绳缆在收卷过程中从盘体边缘滑脱，盘体表面做平整化处理，减少绳缆收放过程中的摩擦剐蹭，延长绳缆的使用寿命。中间的立柱结构作为缠绕的核心承载轴，立柱直径根据常规适配的绳缆弯曲半径设定，既保证绳缆缠绕时不会因弯曲半径过小产生折损，也避免轴径过大导致整体结构冗余、单圈缠绕绳缆长度不足的问题。顶部的连接柱做了外螺纹结构设计，搭配柱身的开槽结构，既可以通过螺纹实现与卷轴上部支架的快速旋接固定，开槽结构还能在安装时提供卡接定位的点位，防止枪盘在随卷轴转动收线时发生跟转松脱，顶部的异形端头可以适配手动摇柄或者驱动连接件，实现动力的输入，带动整个盘体转动完成收线动作。底部的立柱端做了圆弧过渡的收边结构，与下盘体的连接处做了加厚处理，提升根部的结构强度，避免长期承受绳缆拉力时出现根部断裂的问题，底部柱身预留的小圆孔可用于穿入固定销，实现与卷轴下部转轴的限位连接，保证盘体转动时的同轴度，减少转动过程中的径向跳动。设计过程中充分考虑了安装边界的适配性，上下盘体的间距根据常规单次收纳绳缆的总长度做了匹配，既保证足够的收纳容量，也控制整体的轴向尺寸，避免安装后占用过多的支架空间，顶部螺纹段的长度适配常规支架的安装板厚度，不需要额外加装过长的紧固件就能完成锁紧，整体结构没有多余的复杂曲面，加工成型难度低，不管是采用注塑成型还是金属切削加工都能快速实现量产，各部位的圆角过渡处理既避免了尖锐边角划伤操作人员，也能减少应力集中点，提升部件的抗冲击能力，在实际使用中，即使绳缆收卷时拉力出现瞬时波动，盘体也能保持稳定的结构形态，不会出现形变导致的卡滞问题。
