雨刷电机驱动电动卷筒收放机构

　　这套电动卷筒结构围绕轻型线缆、软管或柔性带状物料的自动收放需求展开，核心动力采用标致206车型配套的雨刷电机，属于典型的小功率低速大扭矩改造应用。雨刷电机本身自带蜗轮蜗杆减速级，输出端具备自锁趋势，在卷筒停止供电后能够抑制负载反向拖拽造成的自由松脱，这一特性非常适合户外卷帘、篷布收卷、灌溉软管回收、临时供电线缆盘绕等轻载场景。

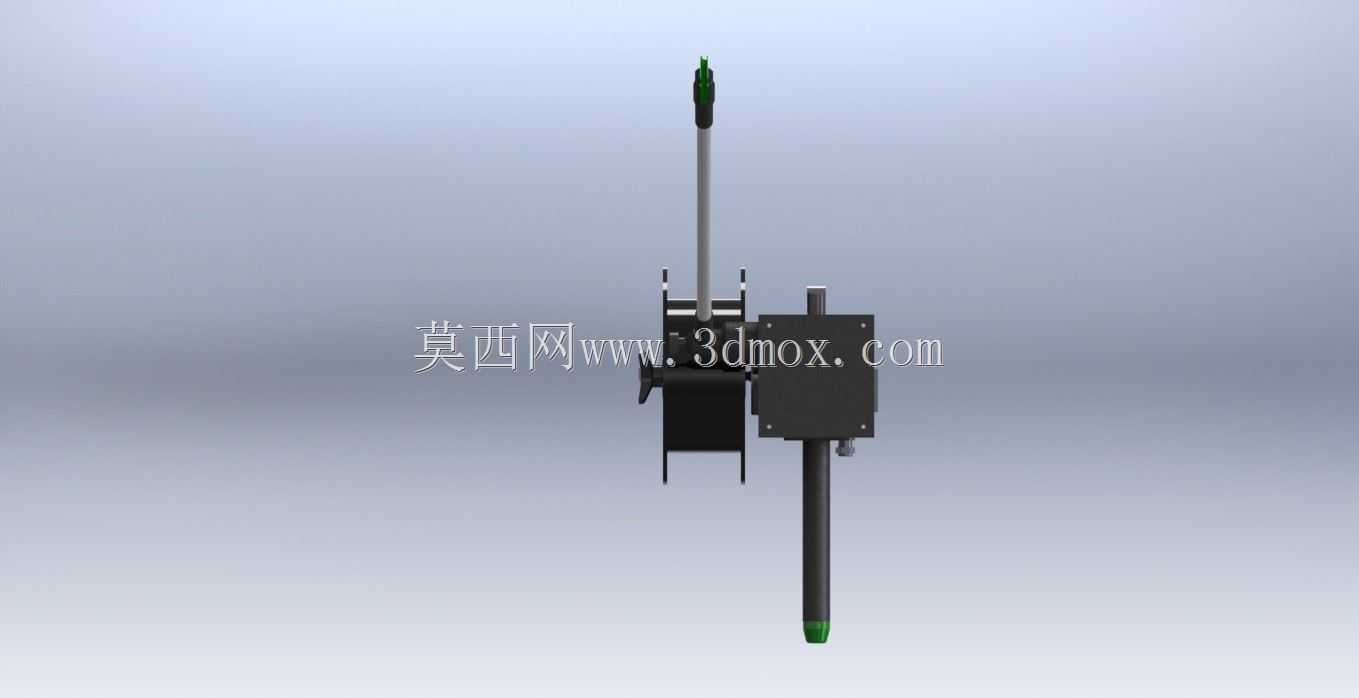

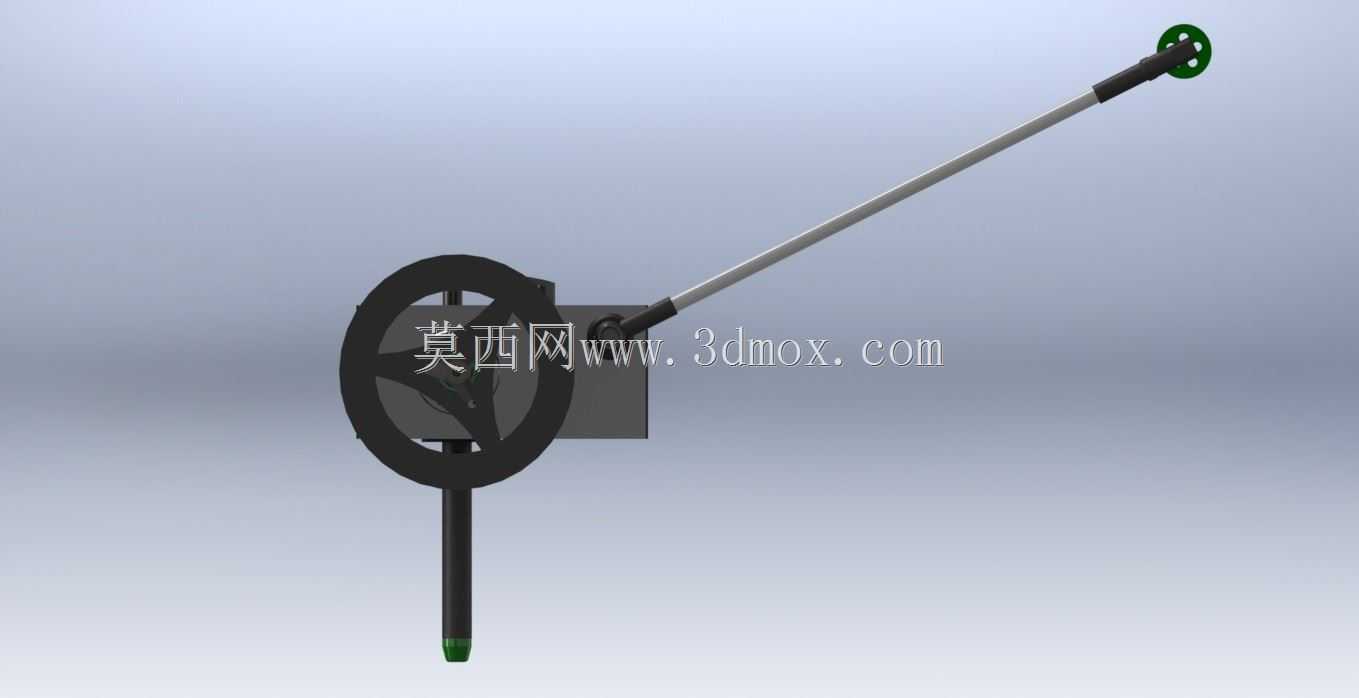

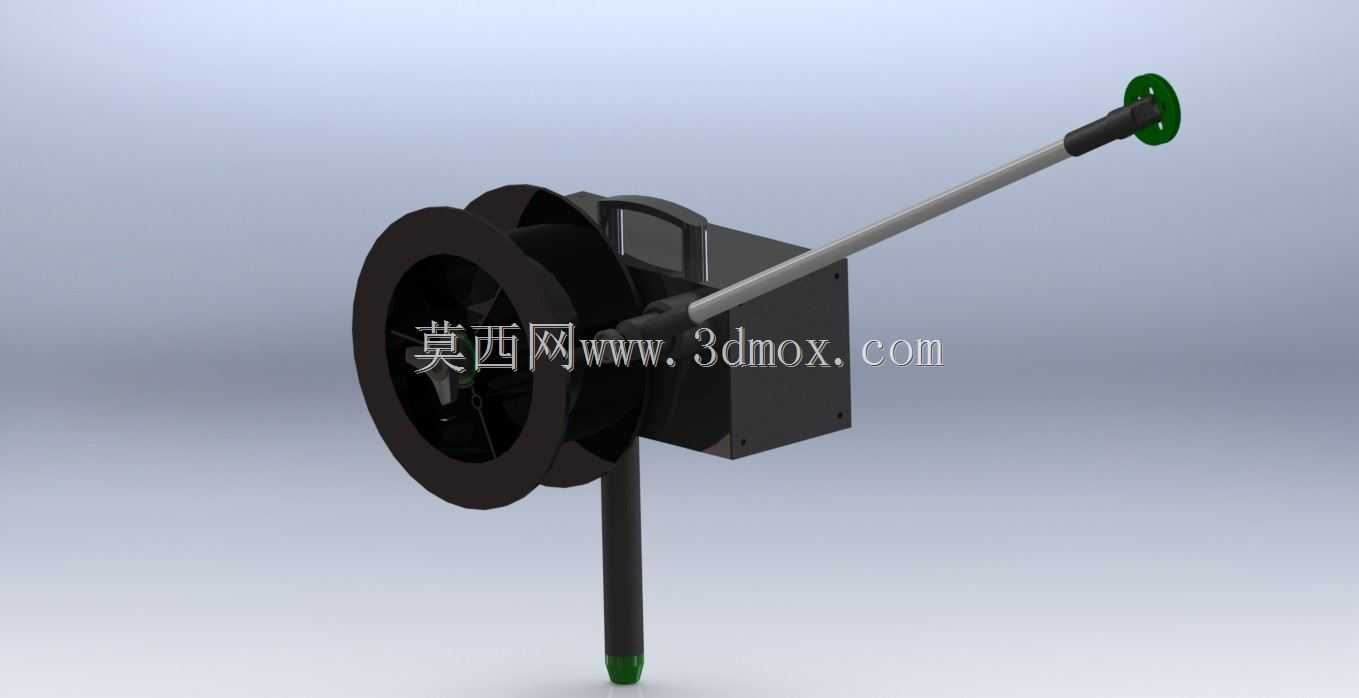

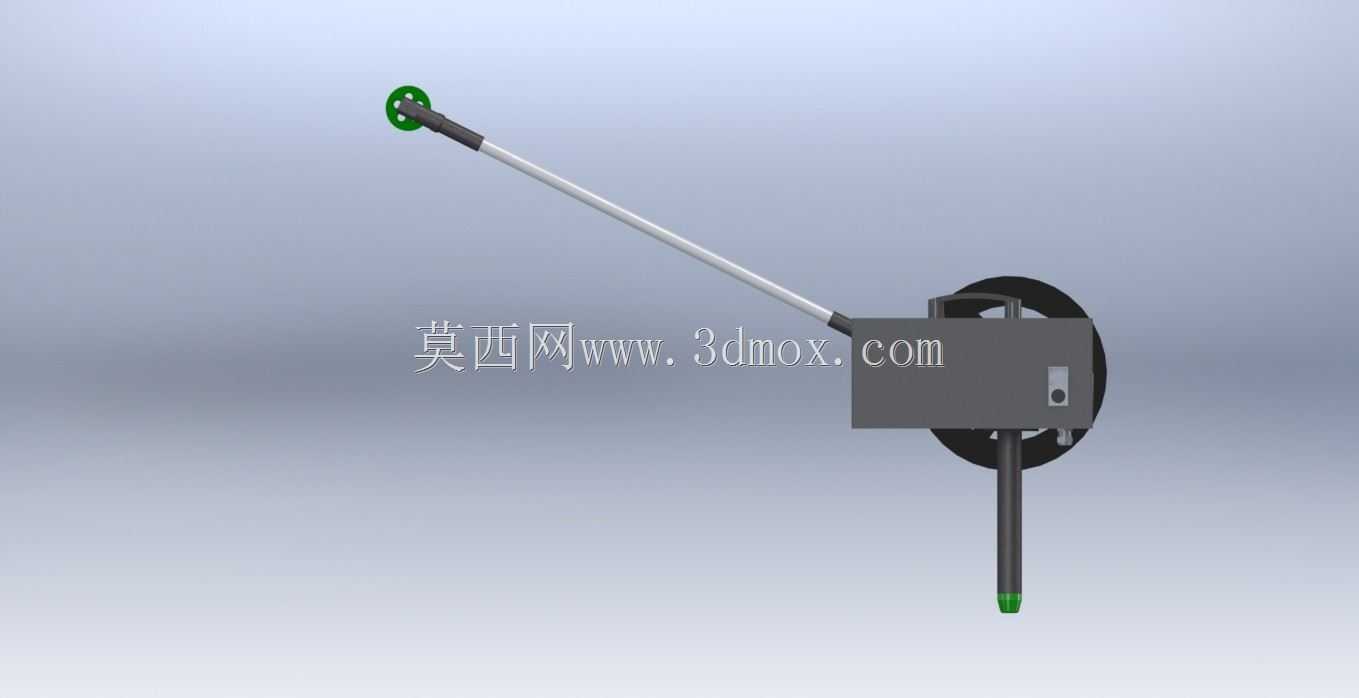

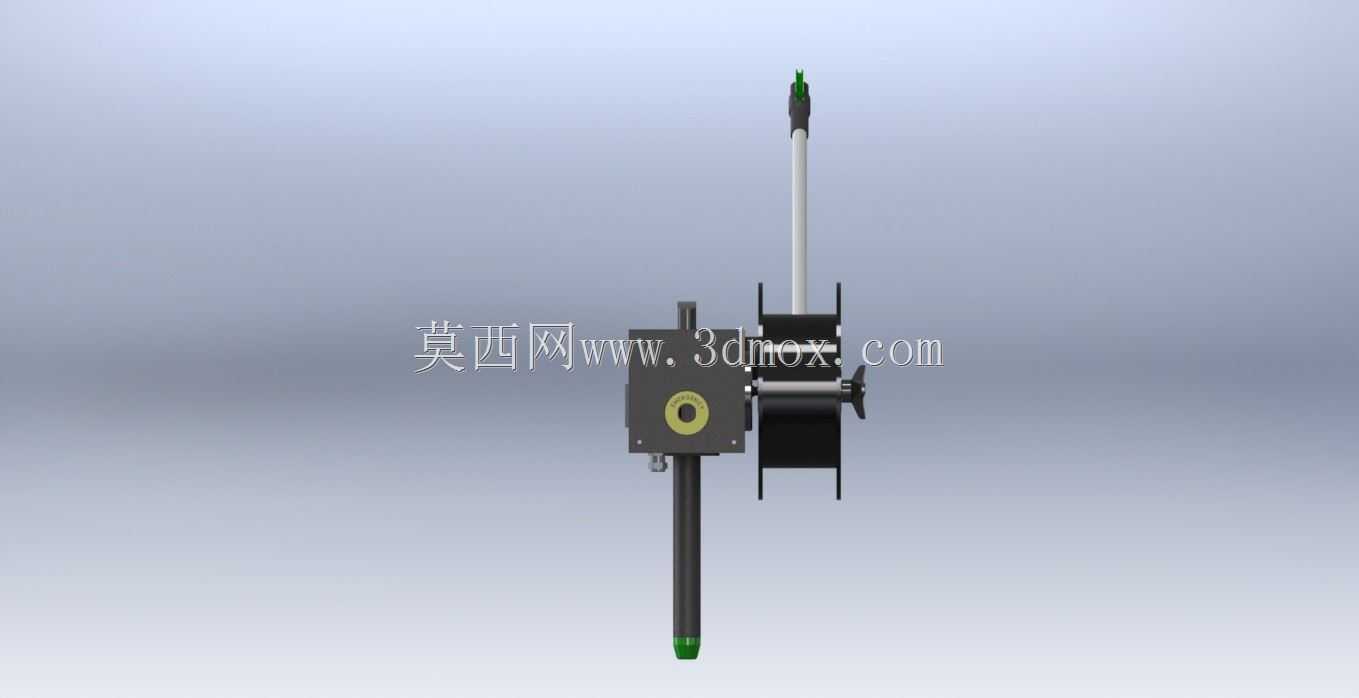

　　从整机布置来看，动力单元与卷筒本体采用并列侧装方式，电机输出轴通过减速箱体连接卷筒主轴，箱体侧面预留圆形检修盖，内部传动件可在不拆解整体机架的情况下单独维护。卷筒两侧设置限位挡盘，挡盘直径大于卷绕物料的最大盘绕外径，避免收卷过程中软质物料从侧边脱出。机架主体由立式支撑杆、横向安装板和底部固定座组成，长支撑杆向上延伸并在顶端设置导向端头，向下同样保留伸出段，可根据安装现场选择上端悬挂、底部支撑或侧壁夹持三种固定方式。

　　实际选型时需要先明确卷绕对象的单位长度重量、最大盘绕直径以及满载时的卷筒转动惯量。雨刷电机的额定输出扭矩有限，更适合直径不大、拉力需求较低的柔性负载；若用于篷布侧帘，需要在卷筒与帘布连接端增加压条，保证帘布端部均匀受力，避免局部拉扯撕裂。卷筒的有效宽度决定了单次可收纳物料的平整排布宽度，挡盘间距应比物料宽度留出少量侧向间隙，间隙过大会造成收卷时左右窜动，间隙过小则容易在物料边缘出现摩擦卡滞。

　　安装边界方面，立式支撑杆的中心线与卷筒轴线保持垂直，横向安装板承担电机和卷筒的全部倾覆力矩，板厚与加强筋需要按满载工况下的悬臂弯矩校核。底部固定座开设安装孔位，可通过螺栓固定在设备机架、车厢侧板或厂房立柱上；若安装面存在振动，应在结合面增加减震垫并采用防松螺母。顶端导向端头用于约束被收放物料的进出方向，使物料在卷绕前保持近似切线方向进入卷筒，减少偏载带来的排线紊乱。

　　控制逻辑上，雨刷电机通常配合原车复位机构或外置限位开关使用，在卷筒到达完全收卷和完全展开两个极限位置时切断动力，防止电机长时间堵转。机构中手轮的保留为断电状态提供了手动操作可能，现场调试或应急释放时可直接转动手轮带动卷筒，不必拆卸电机连接。三维建模过程中需要重点核对电机输出轴与卷筒主轴的同轴度、减速箱壳体与安装板的螺栓孔位，以及卷筒转动时与支撑杆、电机外壳之间的运动间隙，避免在极限卷径下发生干涉。整体结构没有复杂的专用零部件，多数钣金件、轴件和标准紧固件均可常规加工，适合小型设备改造与非标自动化项目直接参考。
