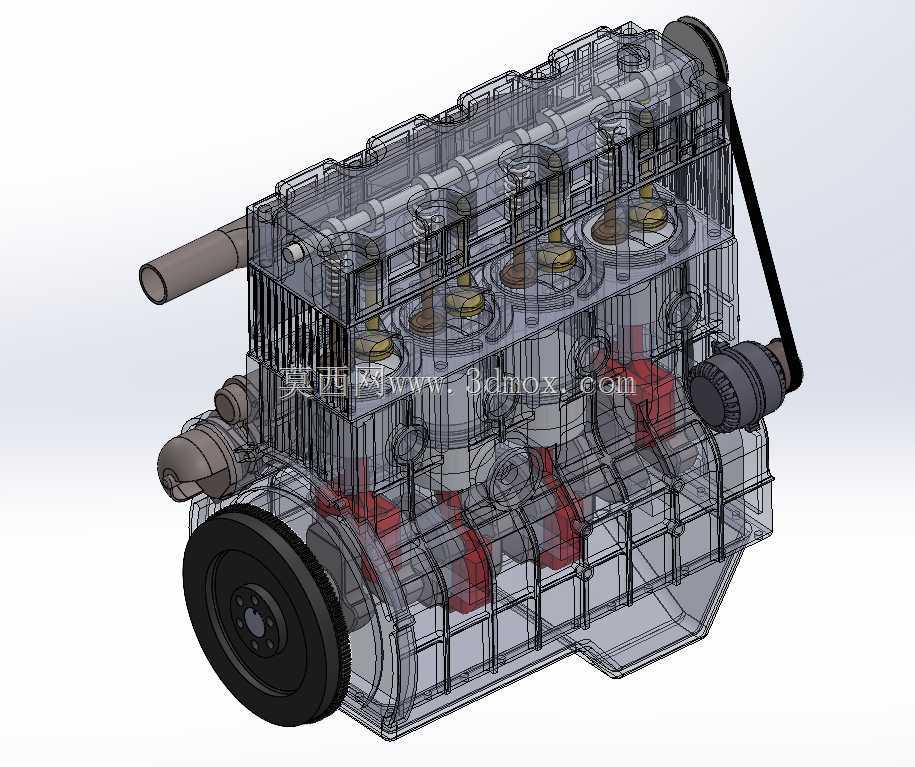

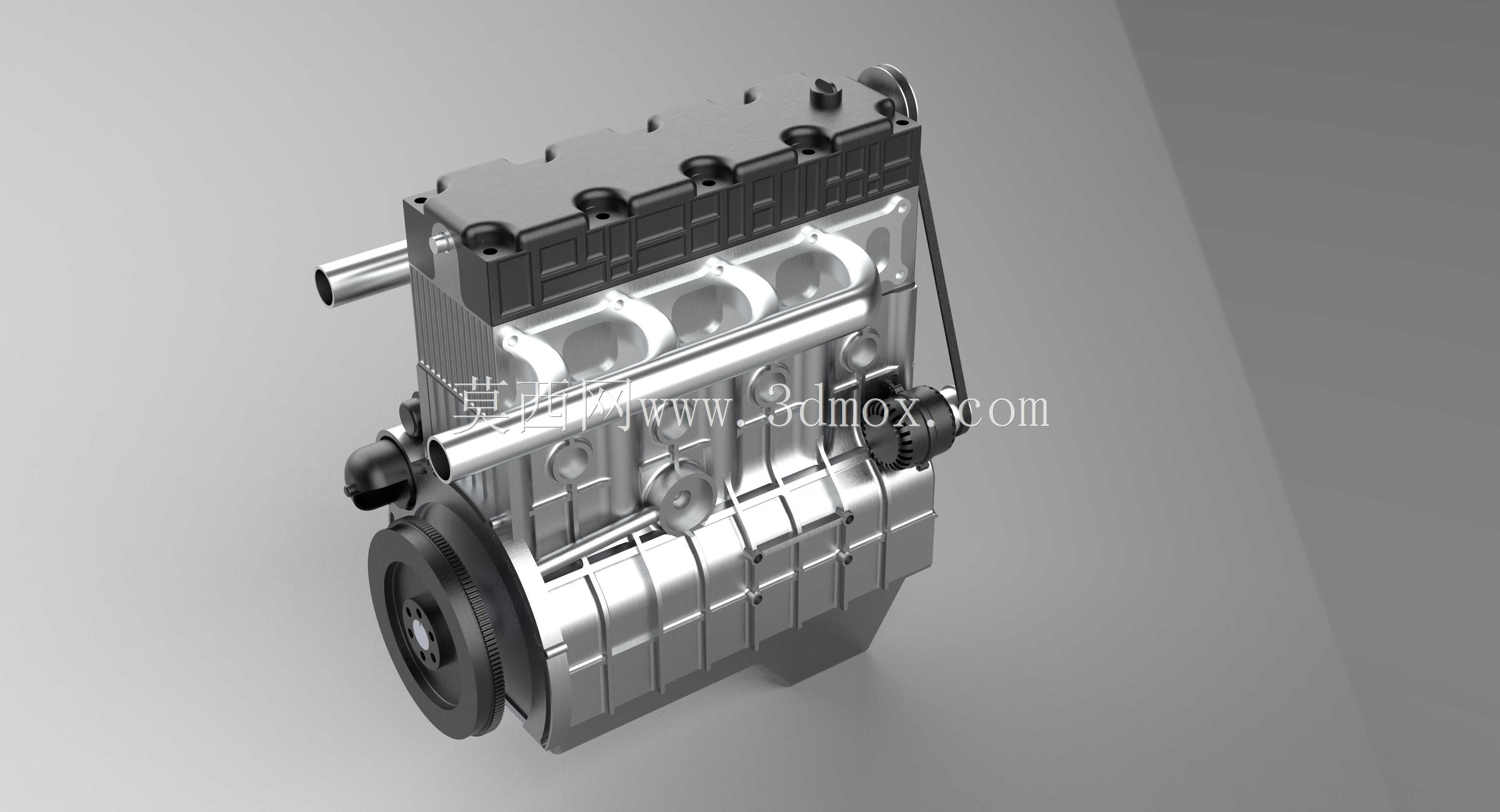

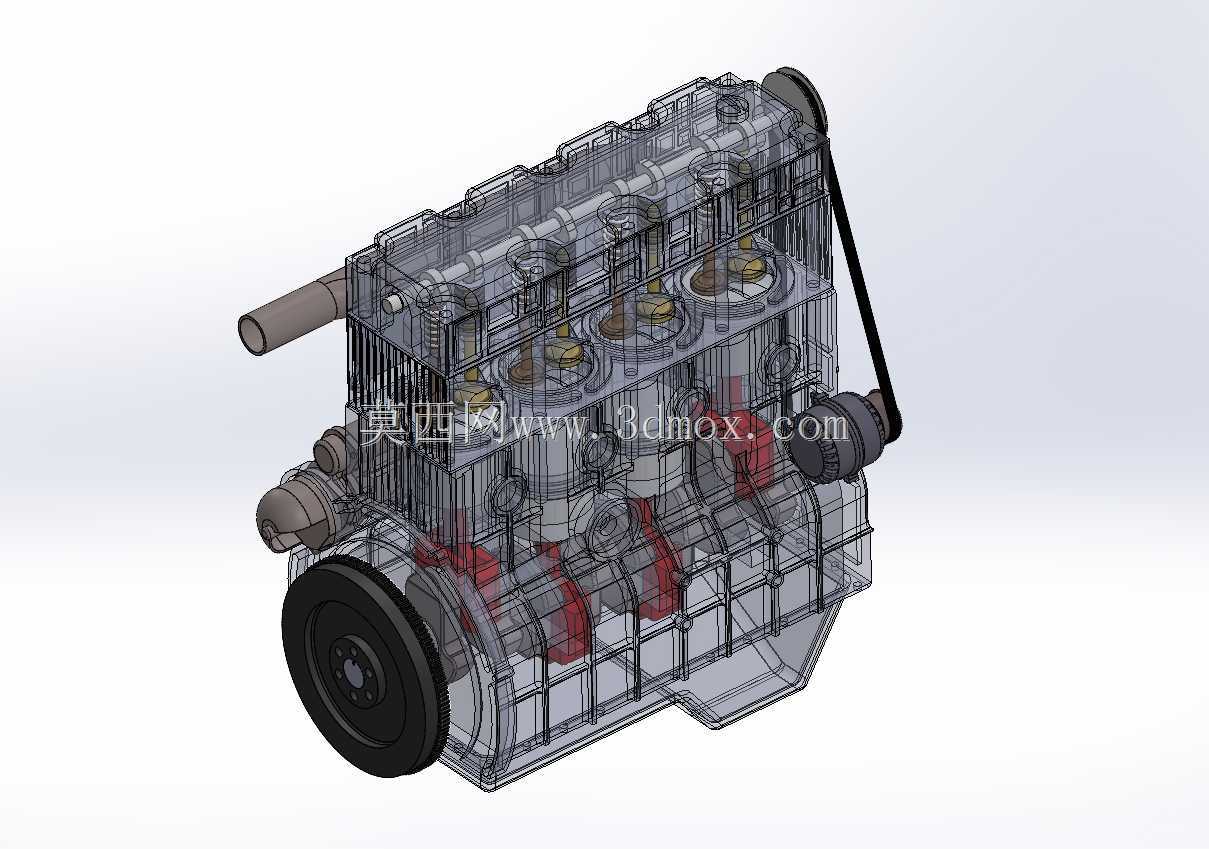

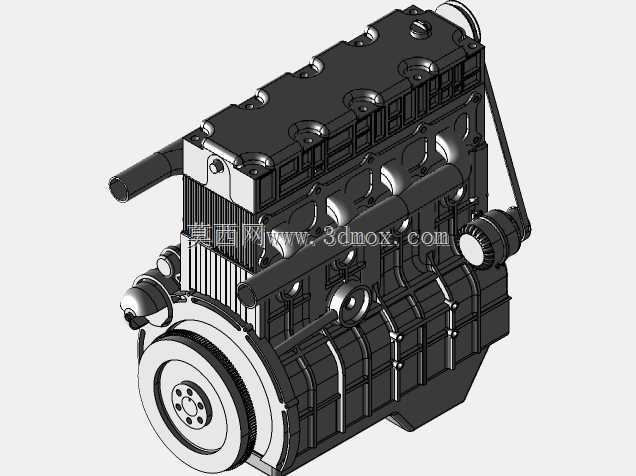

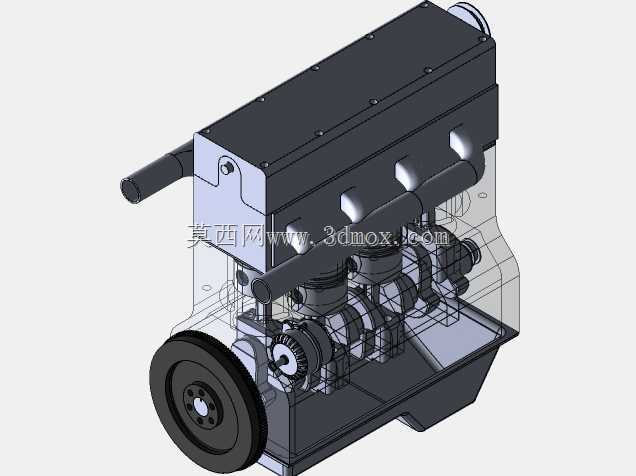

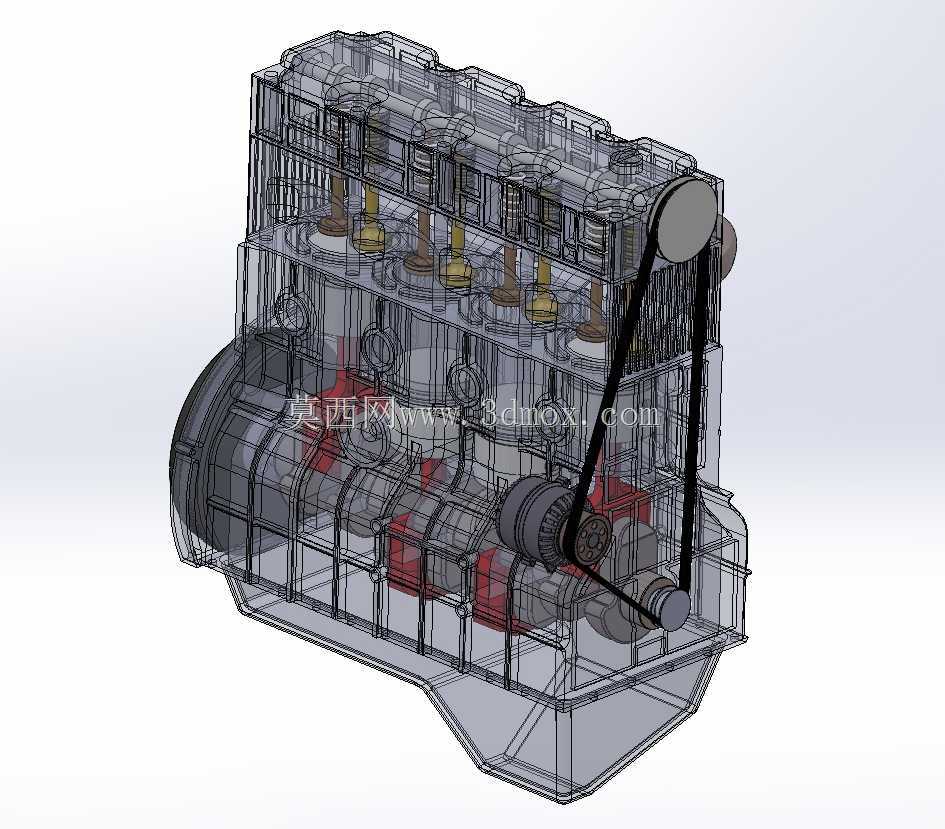

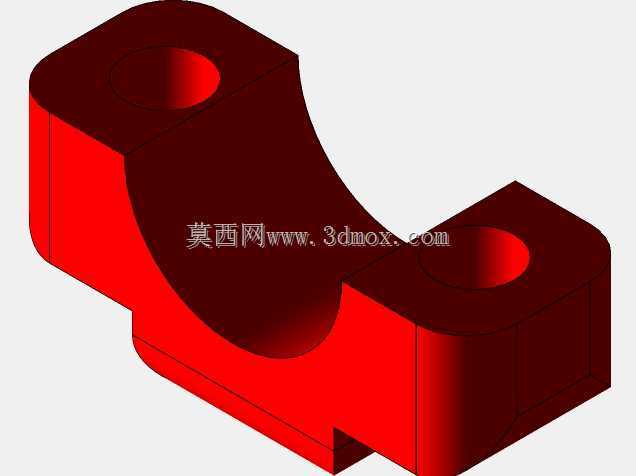

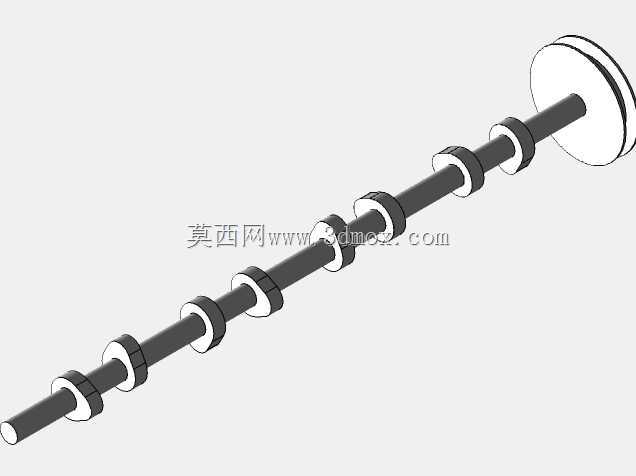

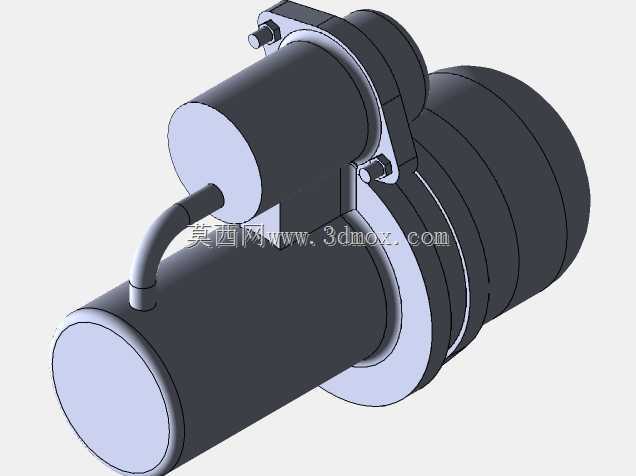

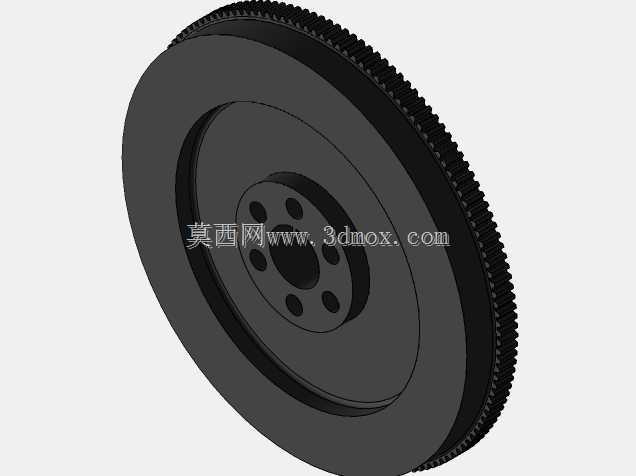

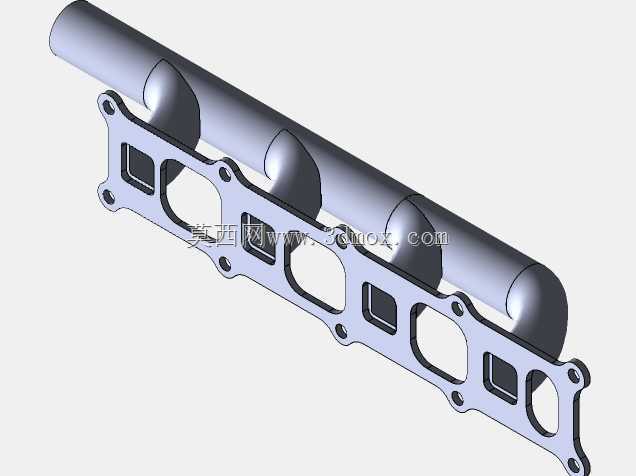

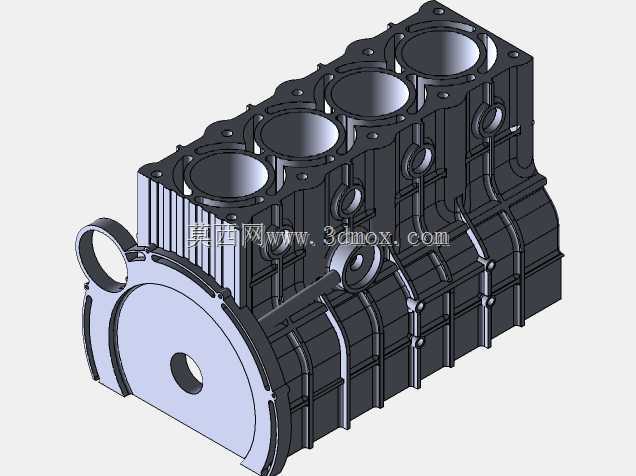

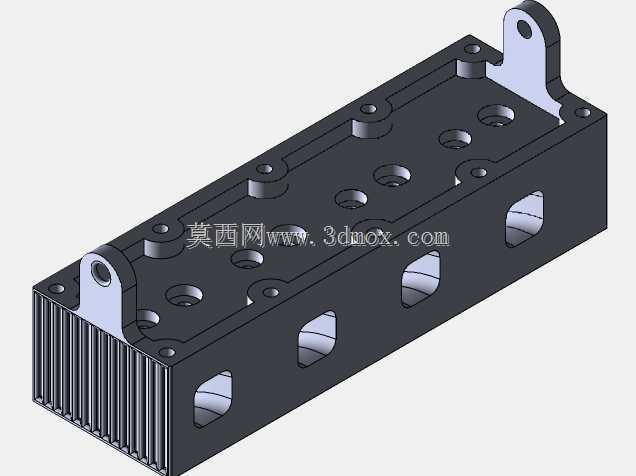

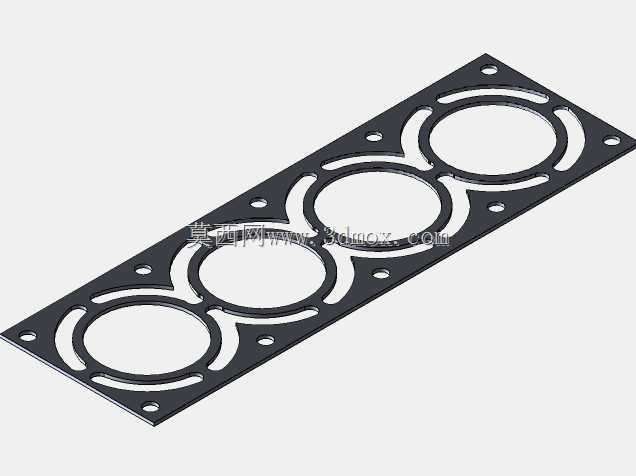

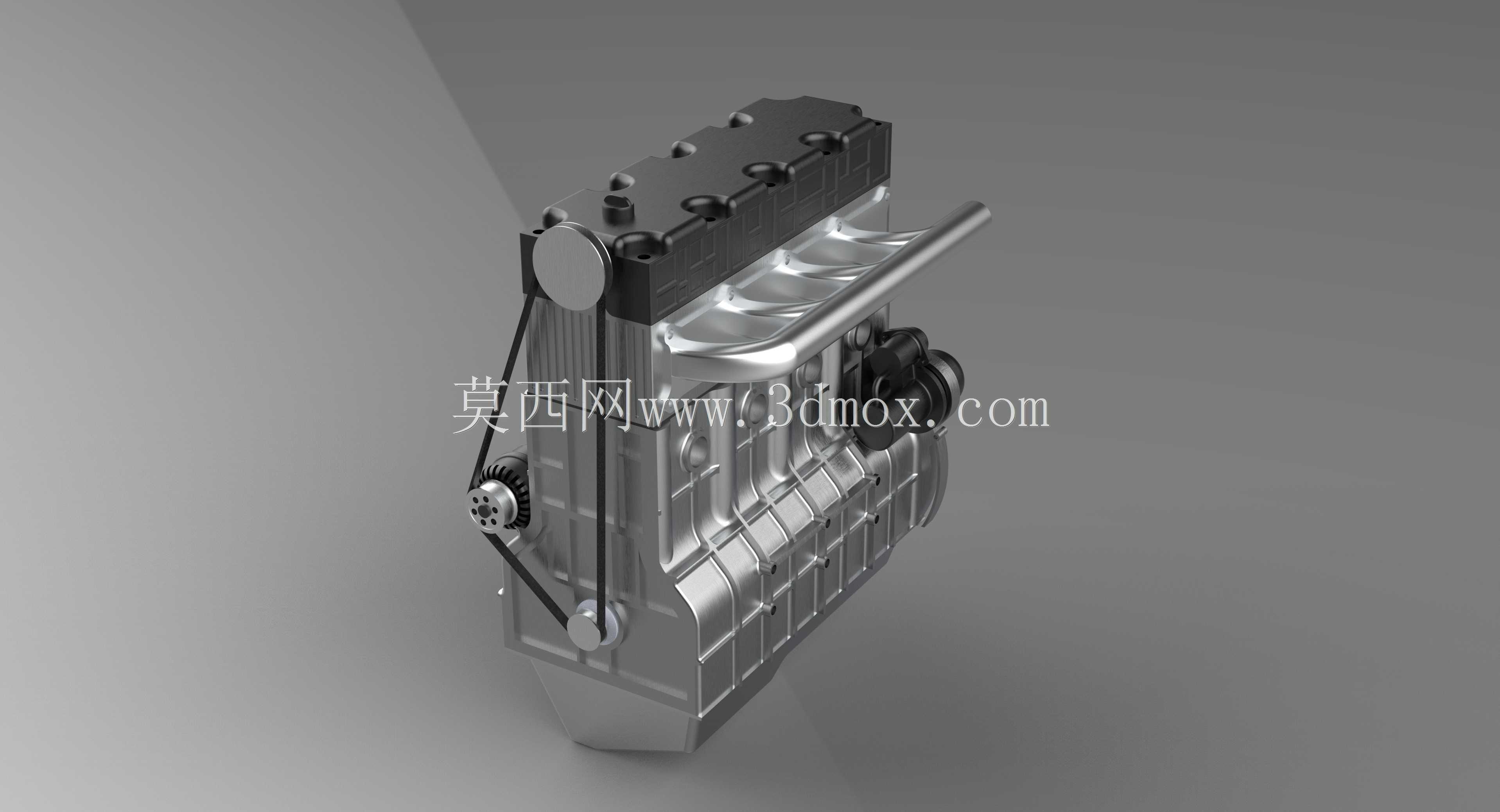

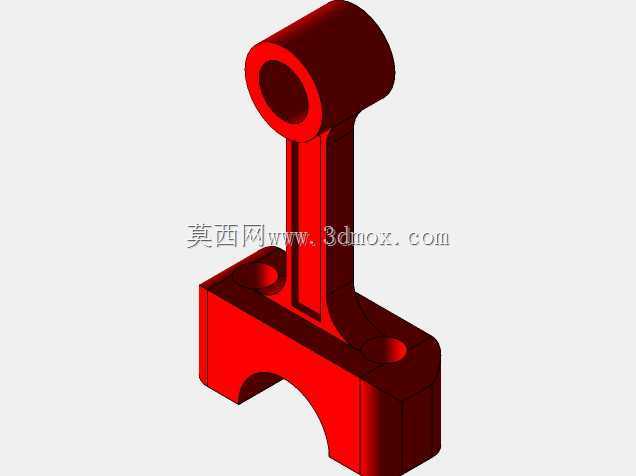

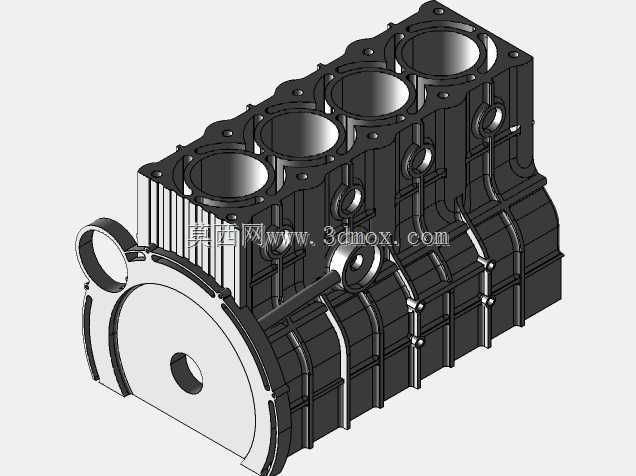

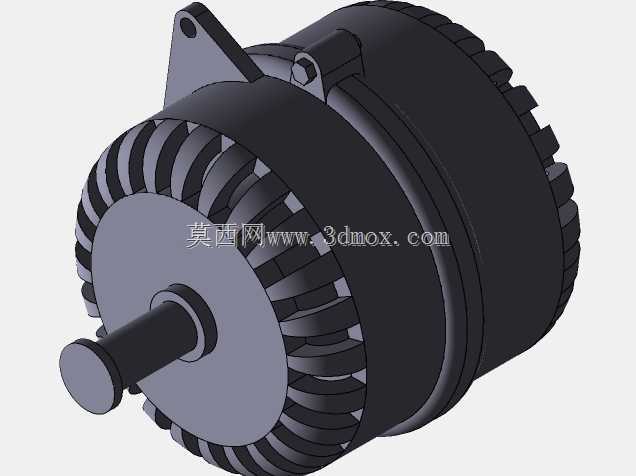

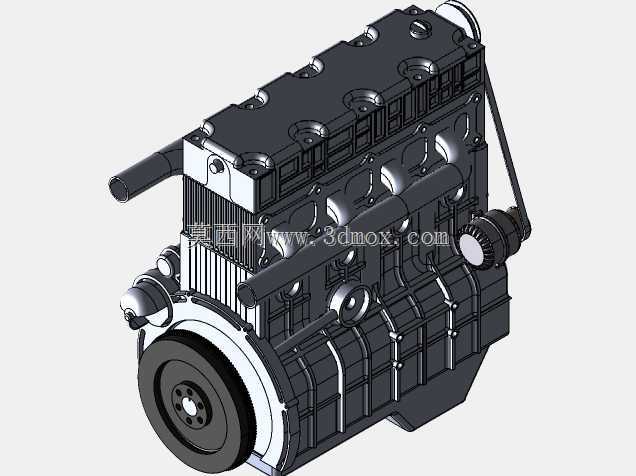

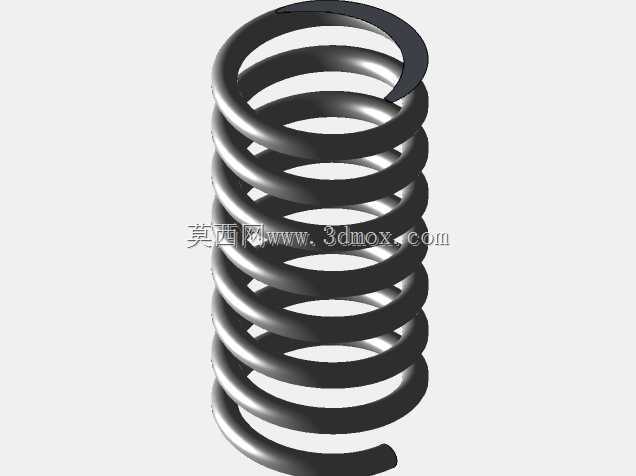

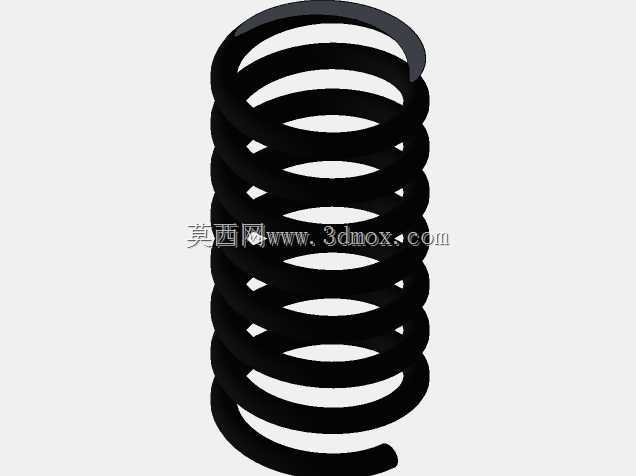

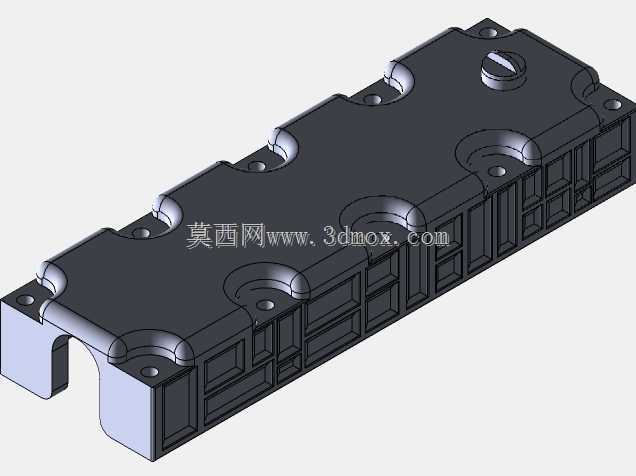

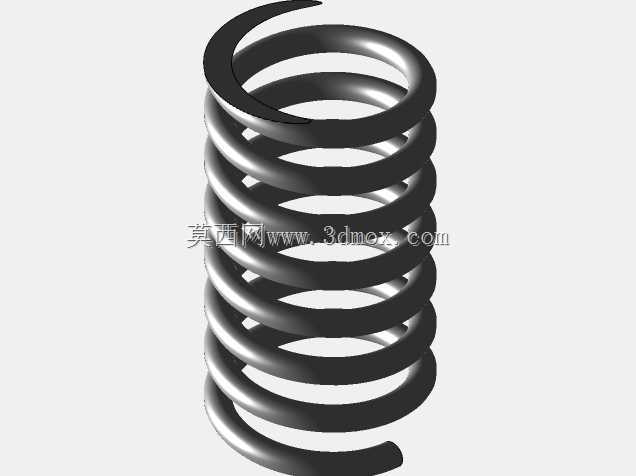

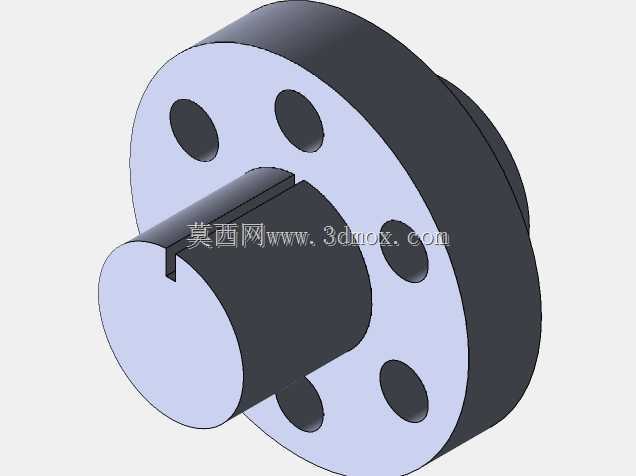

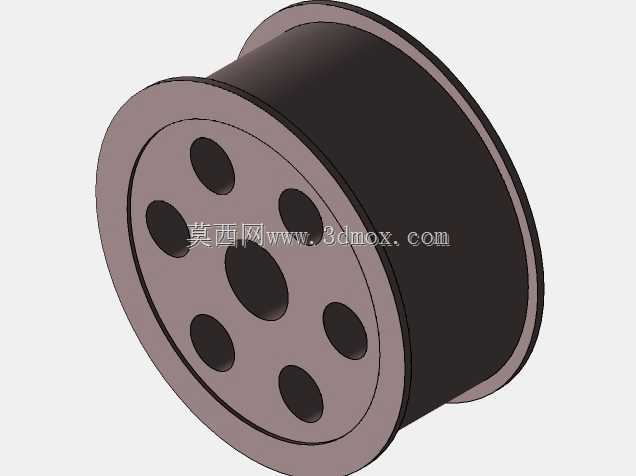

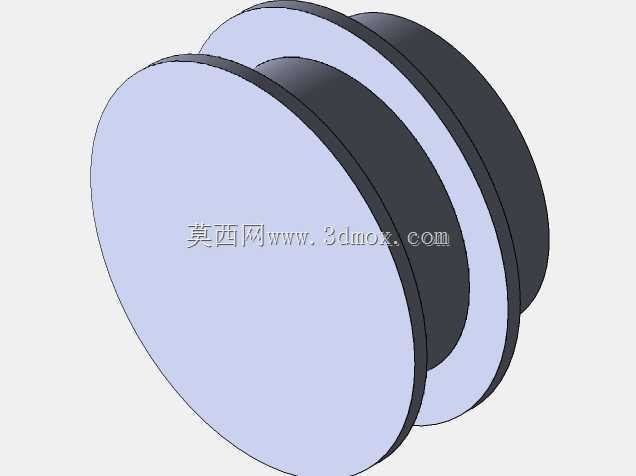

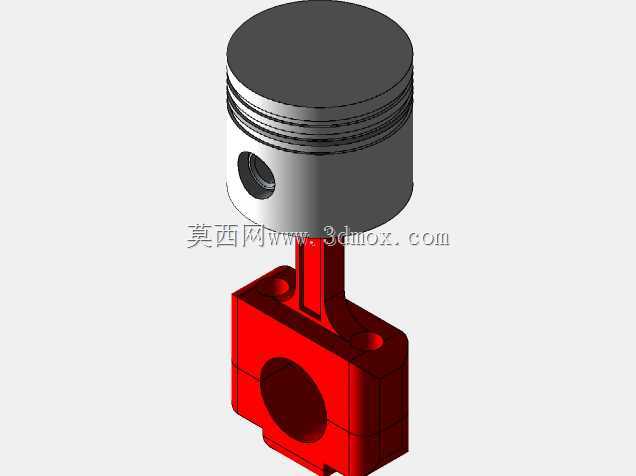

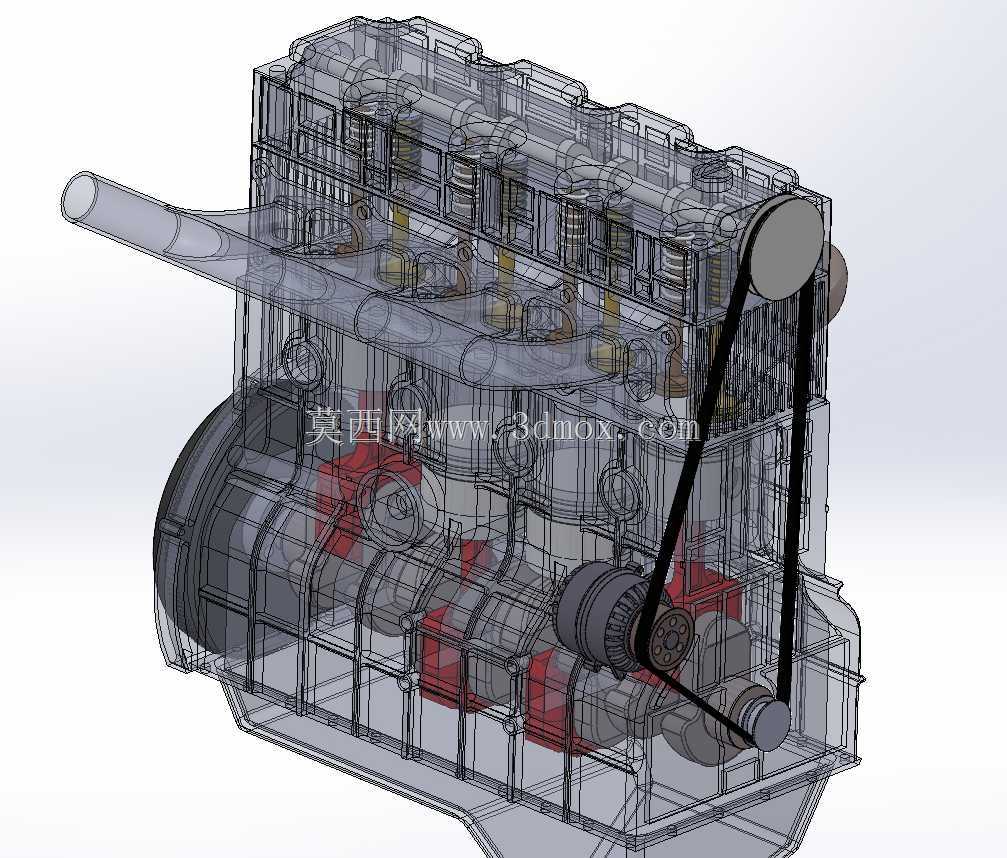

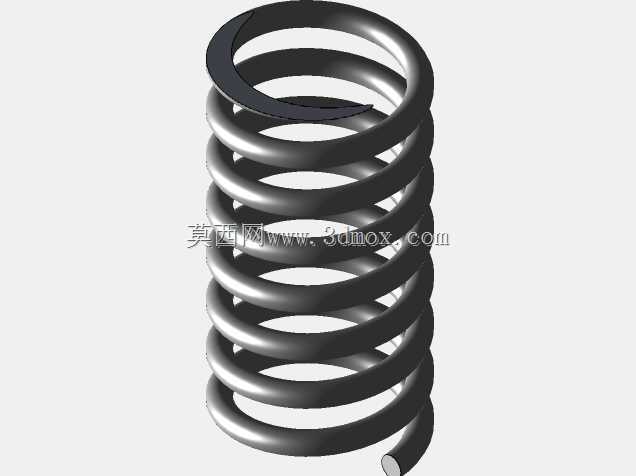

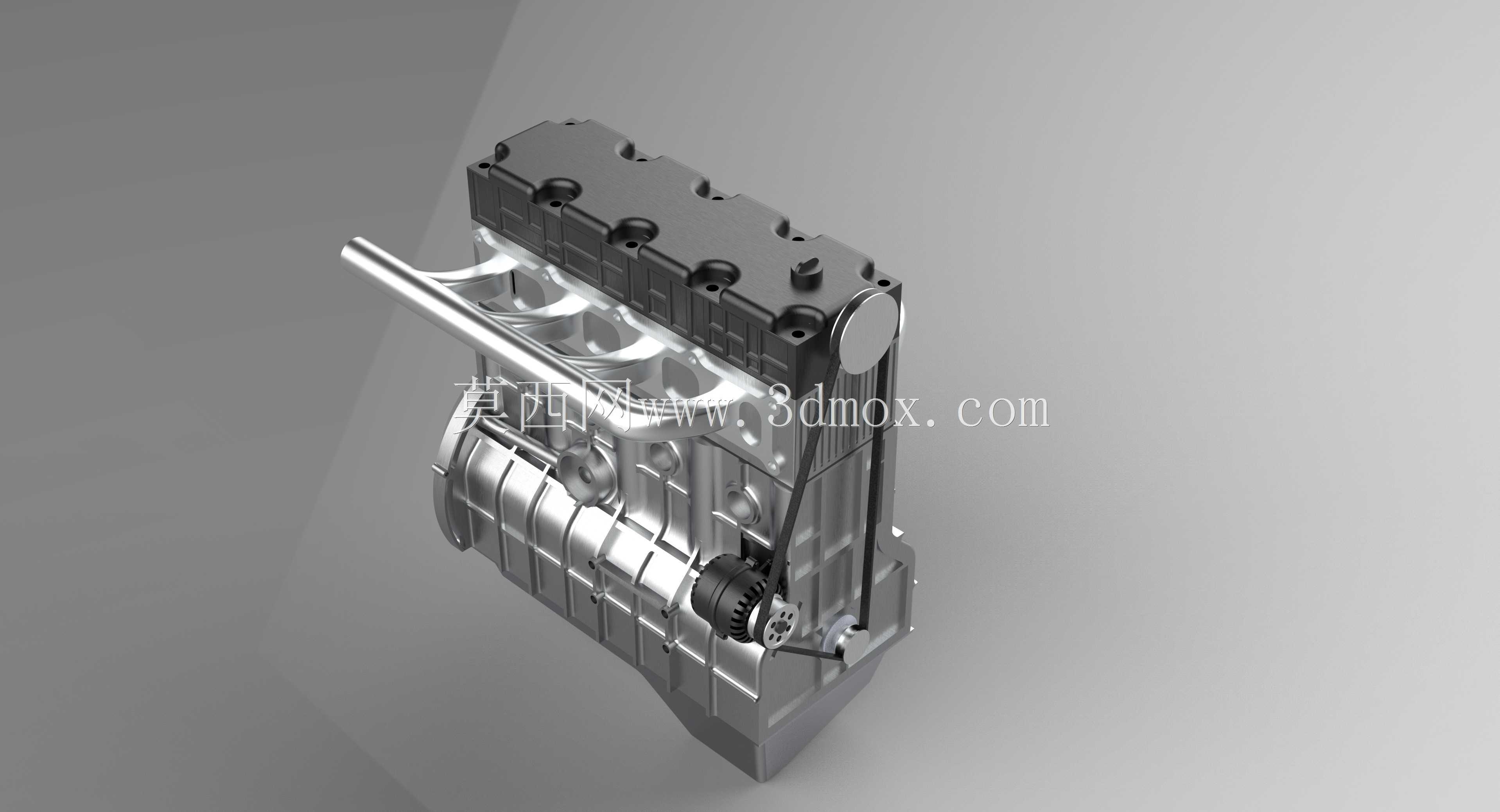

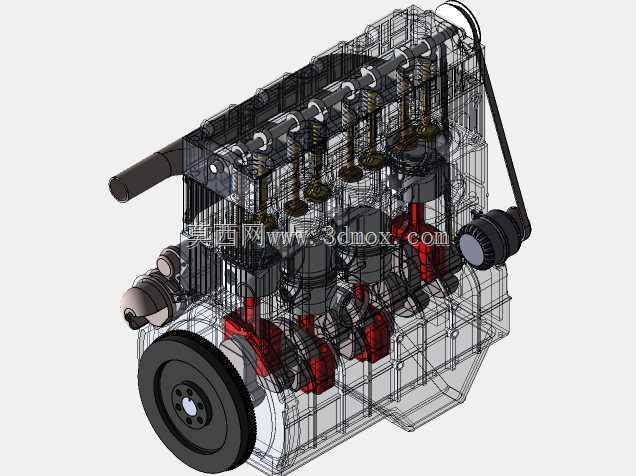

直列四缸201马力汽油发动机结构展示

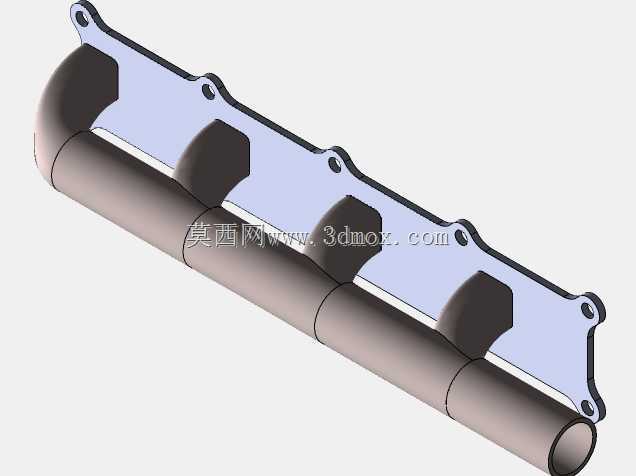

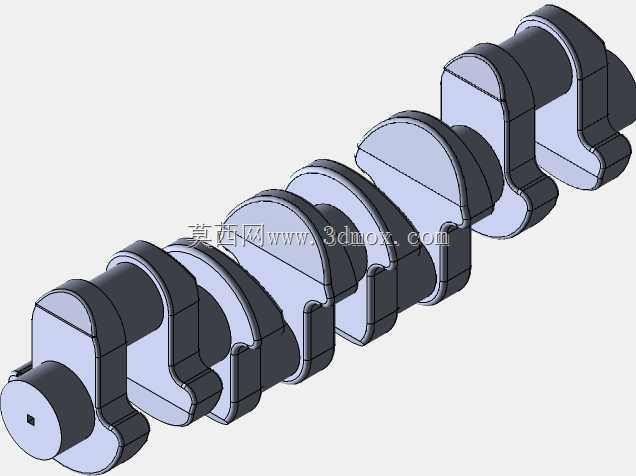

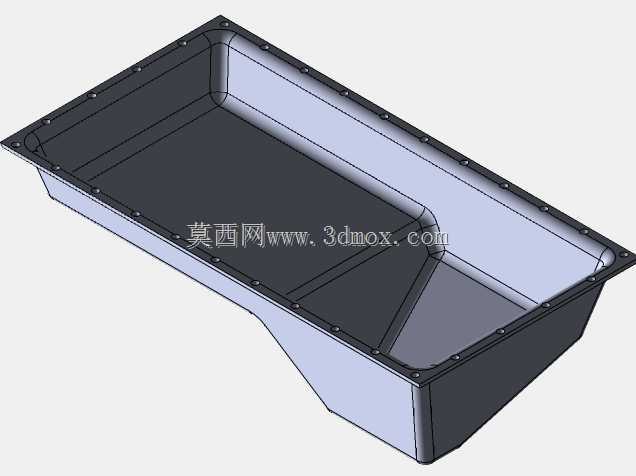

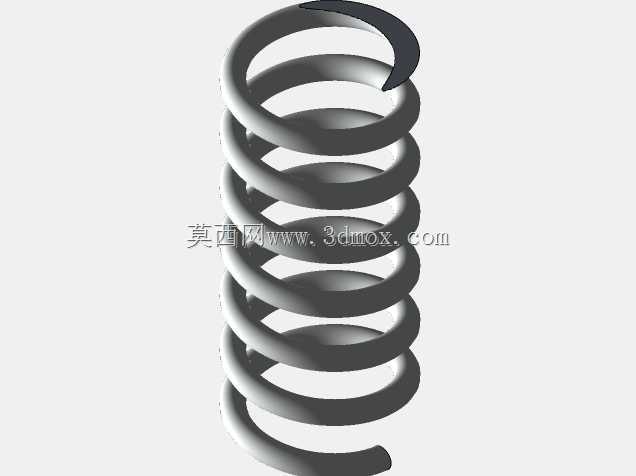

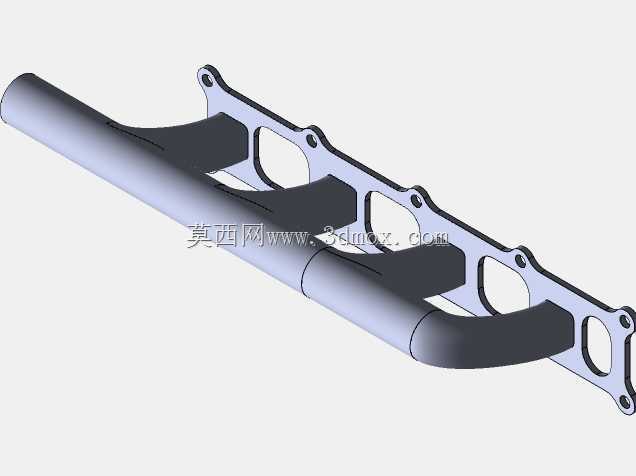

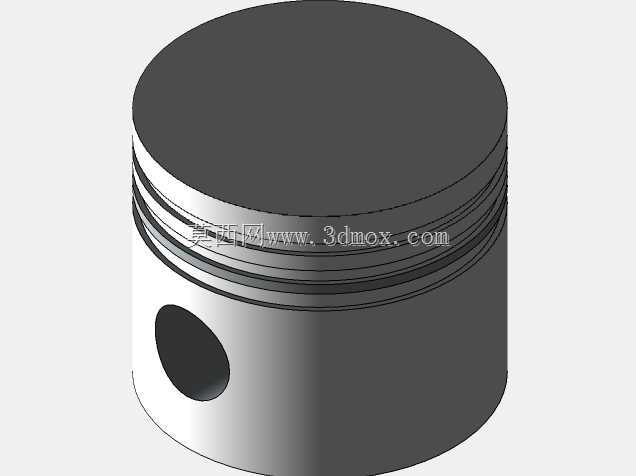

这款直列四缸汽油机的结构设计，充分兼顾了民用乘用车动力配套的通用性与制造成本控制需求，在紧凑级家用轿车、轻型商用载货车辆的动力配套场景中应用极为广泛。不同于三缸机型存在的动力输出间断区间，四缸布局在曲轴每旋转180度即可完成一个气缸的做功冲程，动力输出的平顺性优势明显，无需额外加装大质量平衡轴来抵消一阶振动，能有效降低动力总成的整体重量与后期维护复杂度。从结构设计逻辑来看，整机采用整体式缸盖布局，将进排气道、凸轮轴安装座、冷却水道集成在单个缸盖铸件内，相比V型、水平对置等多缸布局需要配套两个独立缸盖的设计，大幅减少了密封结合面数量，降低了冷却液渗漏、气缸密封失效的故障概率。倾斜式缸体安装的设计思路，主要是为了适配前置前驱车型的机舱布局需求，在降低动力总成整体高度的同时，能为前悬结构、转向系统留出更多布置空间，避免机舱垂直方向尺寸过大导致的整车造型受限问题。从安装边界来看，整机前端轮系集成了水泵、发电机、空调压缩机的安装位，通过单根多楔带驱动附属部件，轮系张紧结构采用自动张紧轮设计，无需定期人工调整皮带张紧度；后端与变速器连接的安装面采用标准化的止口定位结构，匹配不同扭矩容量的手动、自动变速器时，仅需调整适配转接板即可完成对接，无需改动缸体本体结构。缸体下部的油底壳采用冲压钢板结构，在保证储油容量的前提下预留了足够的离地间隙，避免车辆通过起伏路面时油底壳发生磕碰损坏。进排气系统的接口位置也做了通用化设计，进气侧预留了节气门、进气歧管的标准安装法兰，可根据不同车型的动力标定需求匹配自然吸气或涡轮增压进气方案；排气侧的排气歧管安装面采用平面密封结构，能适配不同排放标准的三元催化转化器安装需求。整机内部的曲柄连杆机构采用全支承曲轴设计，每个曲柄臂两侧都设置主轴颈支撑，曲轴刚性更强，能承受201马力输出下的交变载荷，减少高转速工况下的曲轴形变，延长发动机的大修间隔。配气机构采用顶置凸轮轴布局，凸轮轴直接驱动进排气门，减少了推杆、摇臂等中间传动部件的运动惯量，能适配更高的发动机转速区间，提升动力响应速度。冷却系统的水道采用纵向贯穿式设计，冷却液从缸体一侧进入后依次流经四个气缸的外壁，再进入缸盖内部冷却燃烧室、进排气门座等高温区域，水流路径顺畅，不存在冷却死区，能避免局部过热导致的缸盖变形、气缸垫冲蚀等故障。润滑系统采用转子式机油泵，安装在曲轴前端直接由曲轴驱动，供油压力稳定，能在发动机启动瞬间快速建立油压，为各摩擦副提供润滑保护。
