平衡重式内燃叉车工业设备三维结构

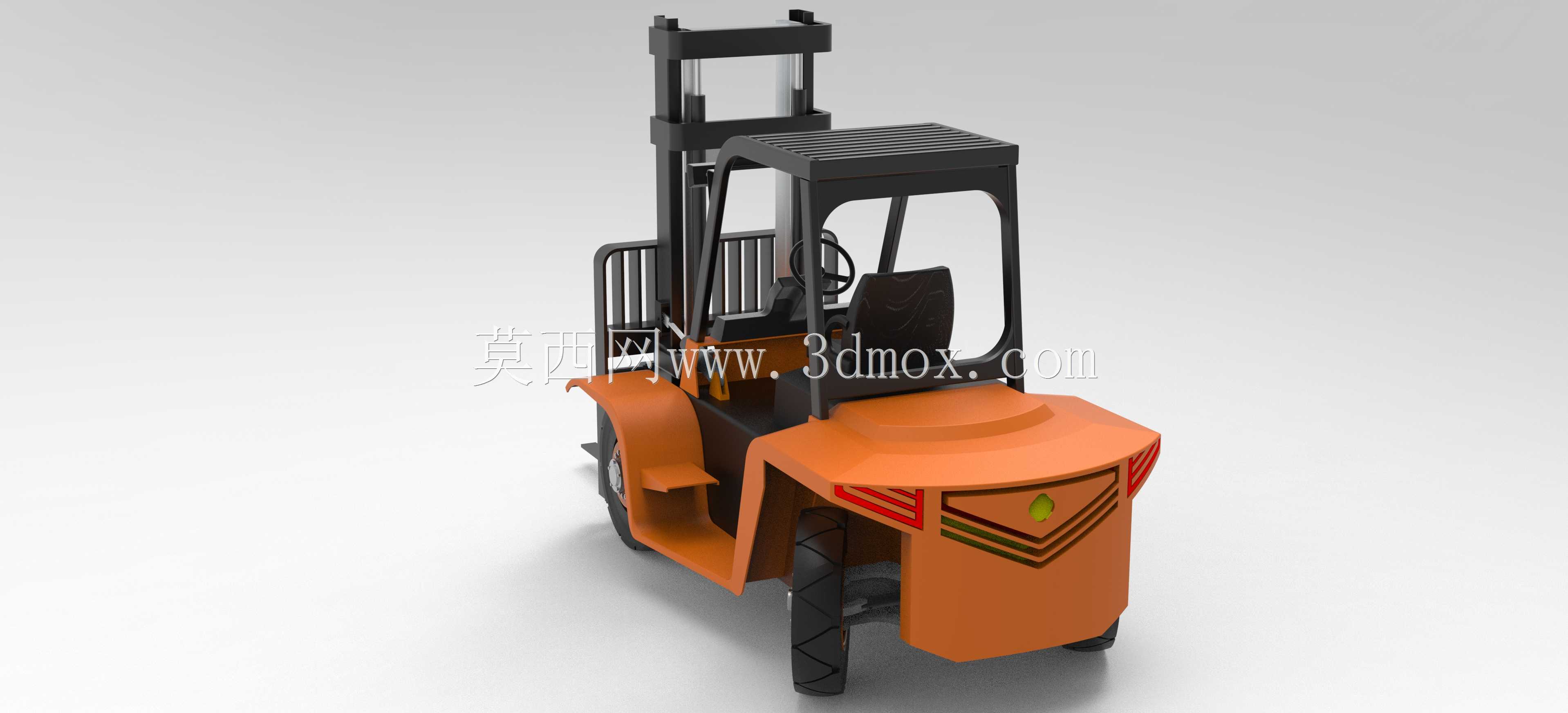

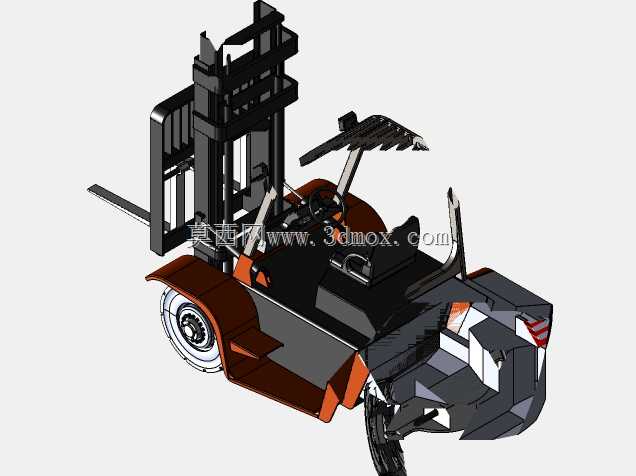

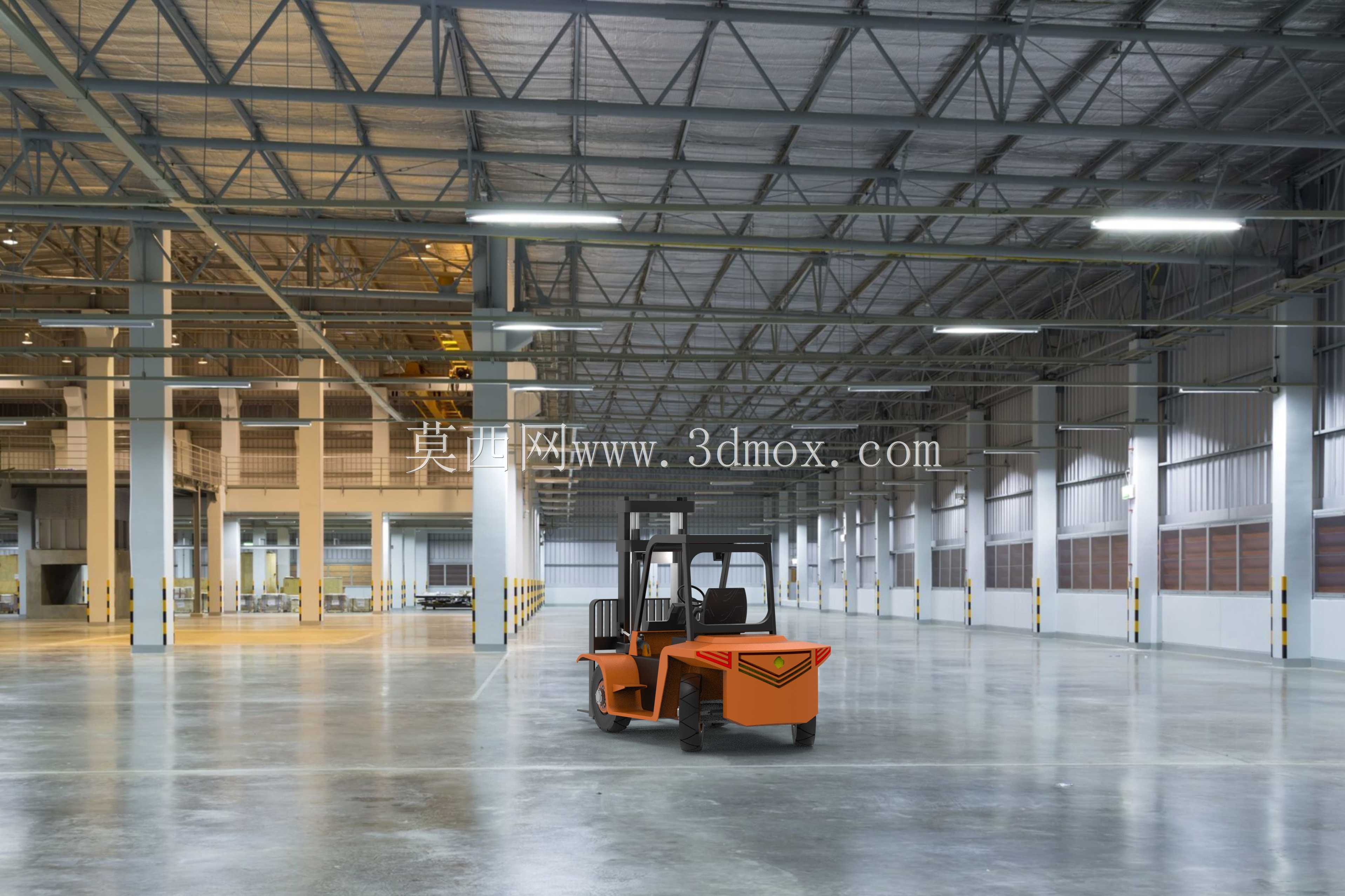

厂内物流周转场景里，这类平衡重式叉车是衔接仓储区与生产工位、装卸货台的核心作业设备，日常承担托盘货物的短距离转运、堆高码垛、货柜装卸作业，适配厂区硬化路面、仓储地坪、货场平整地面的作业环境，可覆盖从1吨到数吨级的常规货物搬运需求，是制造企业、物流仓储节点、港口货场的标配作业装备。从结构设计逻辑来看，整车采用后部配重块平衡前部载荷的经典布局，抵消货叉举升货物时产生的前倾力矩，无需额外支撑腿即可完成作业，适配标准托盘、非标货载的叉取需求，作业时转弯半径控制在同级别设备的合理区间，可在常规宽度的厂区通道、货架巷道内完成转向、调头操作。整车的功能模块划分清晰，前部为可垂直升降、带一定前倾后仰角度的门架总成，货叉通过滑架安装在门架导轨上，起升油缸带动链条传动实现货叉的升降动作，倾斜油缸控制门架的倾角，叉取货物时门架前倾便于货叉插入托盘间隙，举升后行驶时门架后倾保证货物靠稳，避免行驶过程中货物滑落。中部为驾乘操作区，集成转向操纵机构、起升与倾斜操作手柄、油门制动踏板、座椅与防护顶棚，操作布局符合常规工业车辆的人机工程逻辑，驾驶员可在坐姿状态下完成所有行驶与作业操作，视野覆盖前部货叉作业区域与周边行驶环境。后部为动力舱与配重块集成区域，内燃机型的动力单元布置在配重块前方，通过传动系统连接前轮驱动桥，后轮为转向桥，这种驱动转向布局兼顾了重载作业的牵引力需求与转向灵活性。从安装边界与尺寸适配角度，建模时严格还原了整车的实际尺寸比例，整车长度包含货叉的伸展尺寸、宽度不含外伸后视镜的本体宽度、门架回落状态下的整车高度、最大起升高度对应的门架伸出高度，都符合常规同吨位平衡重叉车的尺寸区间，可直接用于厂区物流通道规划的仿真验证、仓储货架布局的适配校验、作业人员操作培训的可视化演示。细节结构上，轮胎采用工业车辆专用的实心轮胎或充气轮胎选型，轮辋结构与实车一致，车身覆盖件的钣金折角、散热格栅开口、警示标识安装位、车灯布置位置都按照实车结构还原，液压管路的走向、油缸的铰接点位置、链条的排布路径都符合机械设计的实际逻辑，没有出现结构干涉、运动行程矛盾的问题，可用于结构原理演示、作业动画制作、虚拟场景搭建等用途。
