开放式管架结构电动两轮车承载车架

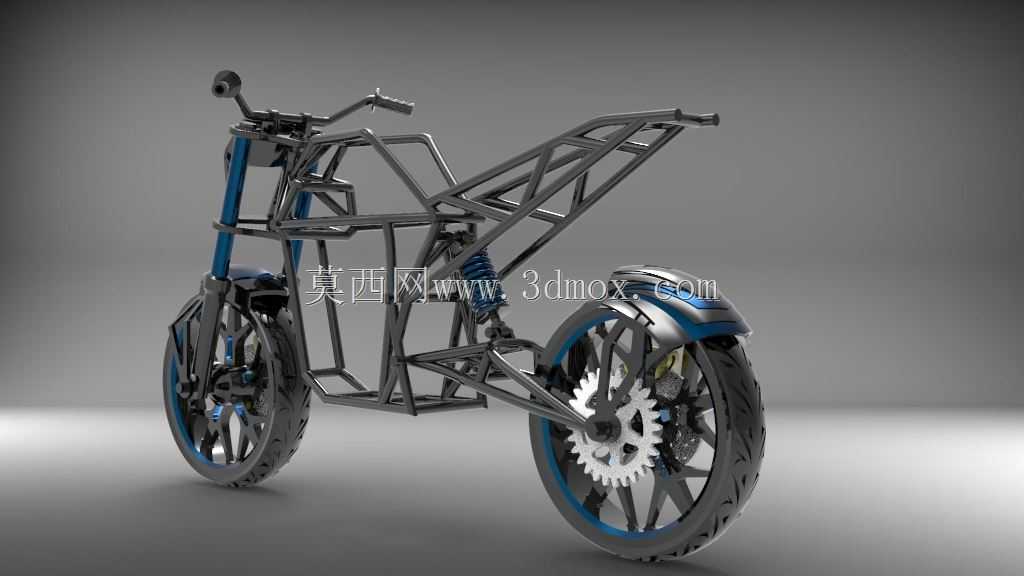

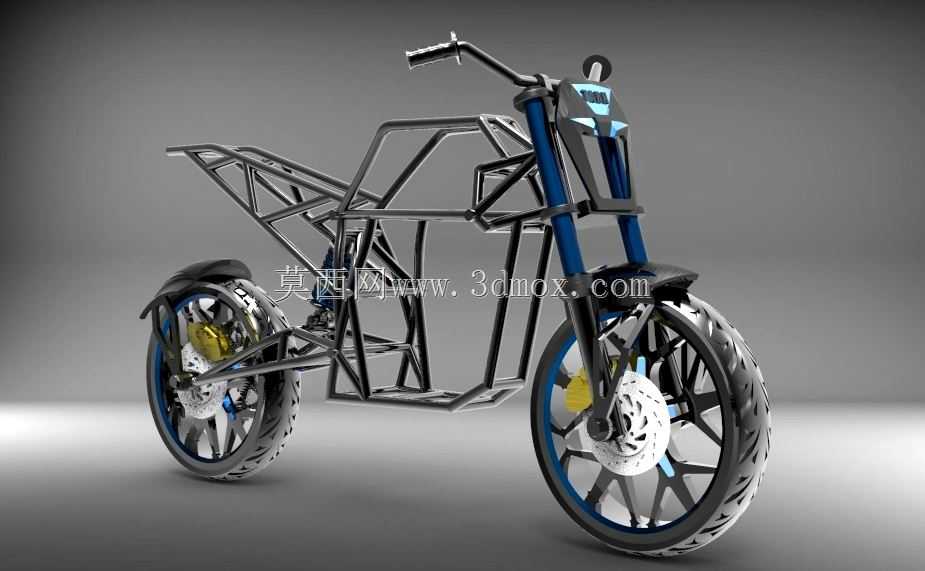

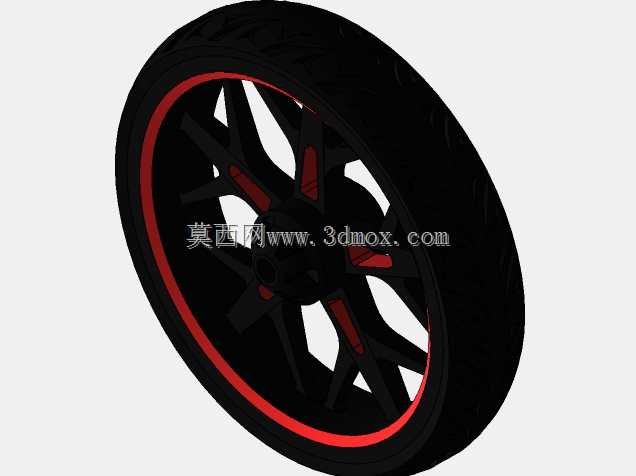

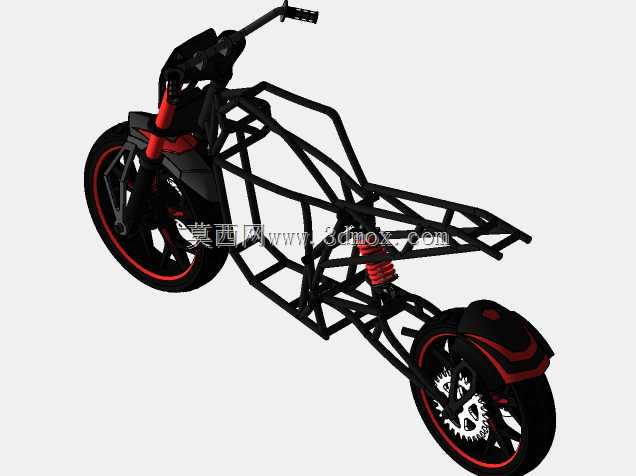

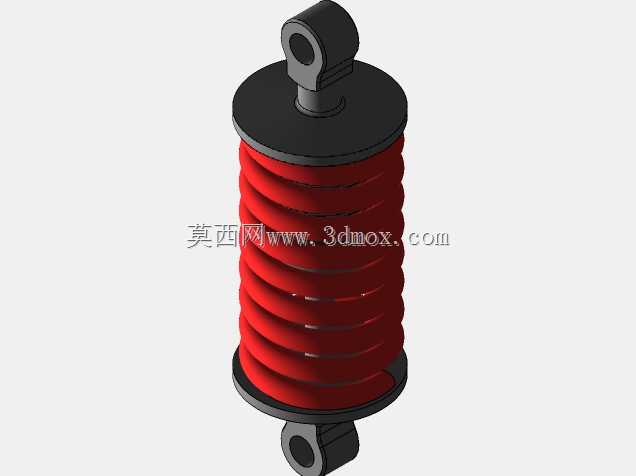

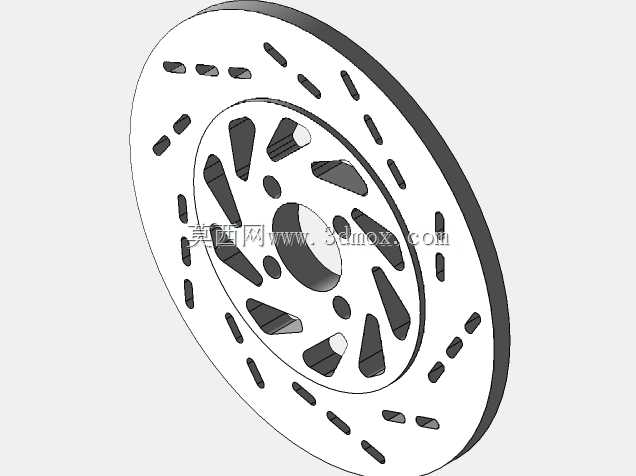

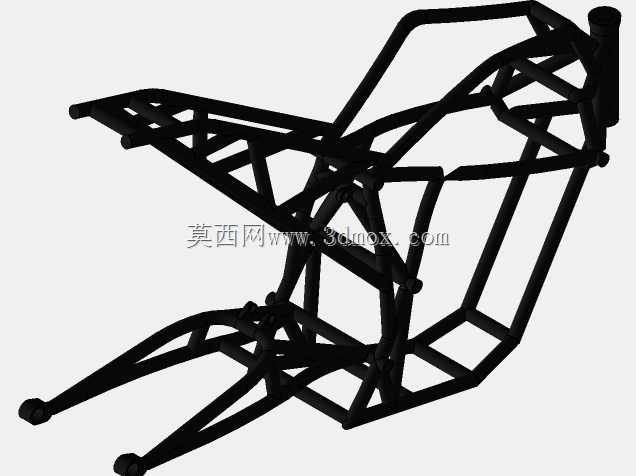

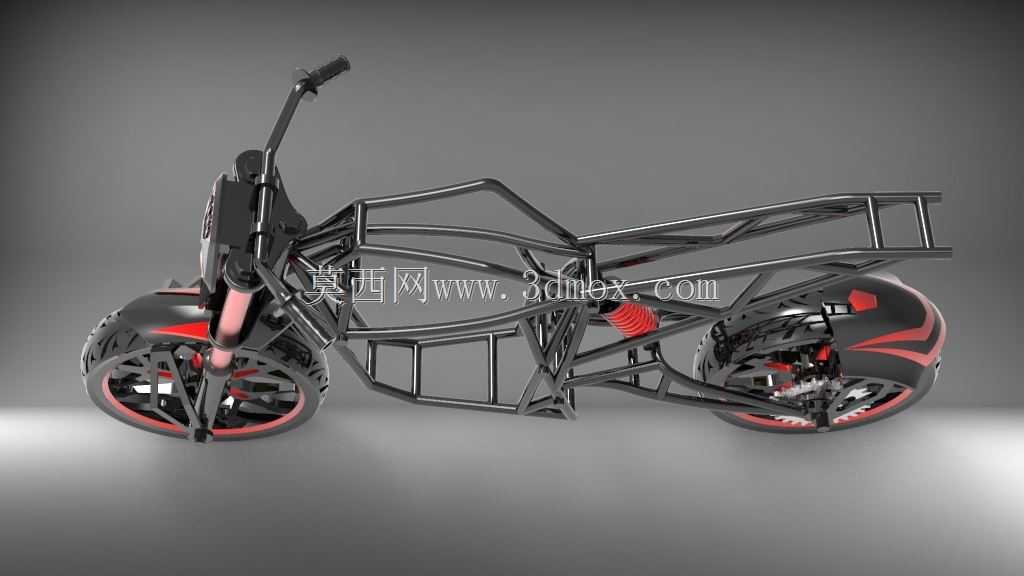

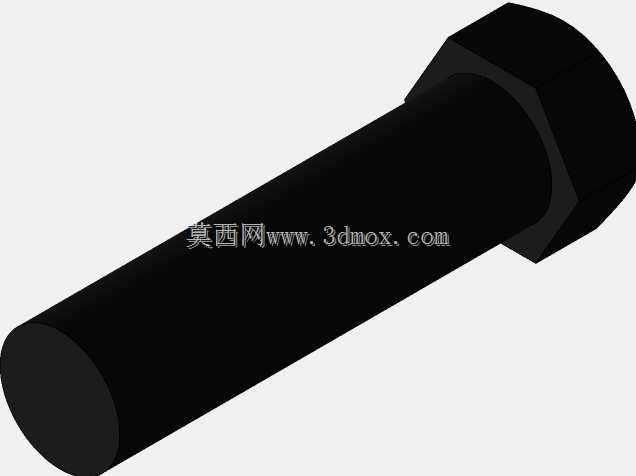

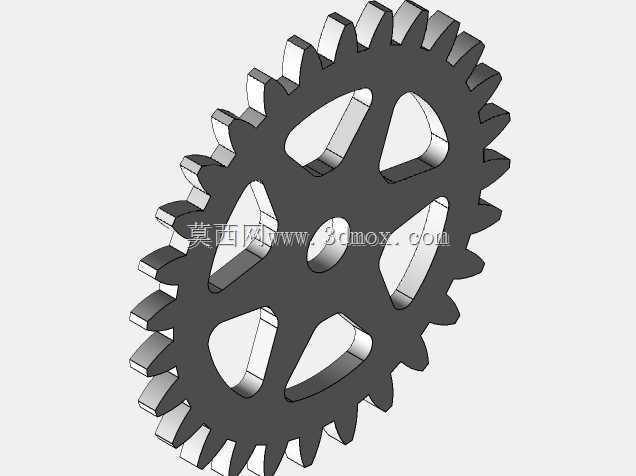

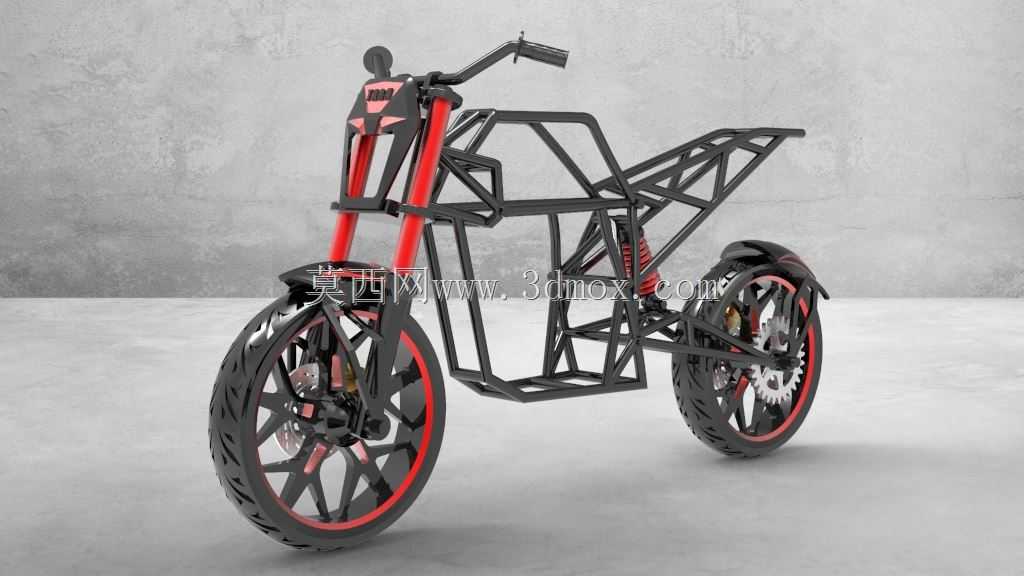

这款车架采用空间管桁架式的开放式设计，核心定位是面向城市短途出行场景的轻量化电动两轮车承载基体，区别于传统踏板电动车的封闭壳体式车架，所有构件完全外露，既方便生产环节的焊接精度校验，也给后期改装、维修预留了充足的操作空间。从结构布局来看，前部采用双竖管连接转向柱与主承载横梁，转向立管的安装角度经过匹配调校，预留了标准尺寸的前减震器安装位，可兼容市面常见的倒置式或正置式电动两轮车前叉，前轮轴安装位的同轴度公差控制在常规两轮车的通用精度范围内，适配直径17-19英寸的常规电动两轮车轮组，碟刹安装座直接集成在前叉连接端，无需额外加装转接片即可匹配常规浮动碟刹卡钳。中部的主承载区采用多段异型钢管拼接成笼式框架，没有设计封闭的电池舱壳体，框架内部的横向、纵向连接杆件预留了灵活的电池安装边界，可根据不同续航需求，适配不同容量规格的方形锂电池组，安装点位预留了通用的螺栓固定孔位，不需要对车架做二次切割、焊接即可完成电池固定；同时框架下部预留了中置电机的安装支座，也可根据配置需求调整为轮毂电机方案，电机走线的过线空位直接在管件拼接处预留，避免后期布线时额外开孔破坏车架结构强度。后段的后摇臂连接位采用对称双吊耳结构，可适配常规双弹簧后减震，后轮安装位的宽度匹配常规电动两轮车的后轮开档尺寸，碟刹、链轮的安装位置与常规两轮车通用规格保持一致，降低配套零部件的选型成本。车架的整体焊接节点都做了应力分散处理，管件连接处采用斜口拼接而非直面对接，能有效降低骑行过程中颠簸载荷带来的应力集中问题，外露的框架结构也方便日常骑行中对车架焊缝、连接点位的损耗情况做直观检查，不需要拆解外覆盖件即可完成常规的结构维保。这种开放式设计的另一个优势是支持用户根据自身使用需求调整附属配件的安装位置，比如车筐、后货架、脚踏等部件，都可以在框架的管件上找到合适的固定点位，不需要额外焊接支架，适配城市通勤、短途代步、个性化改装等多种使用场景。
