电脑CPU散热用薄型水冷排结构设计

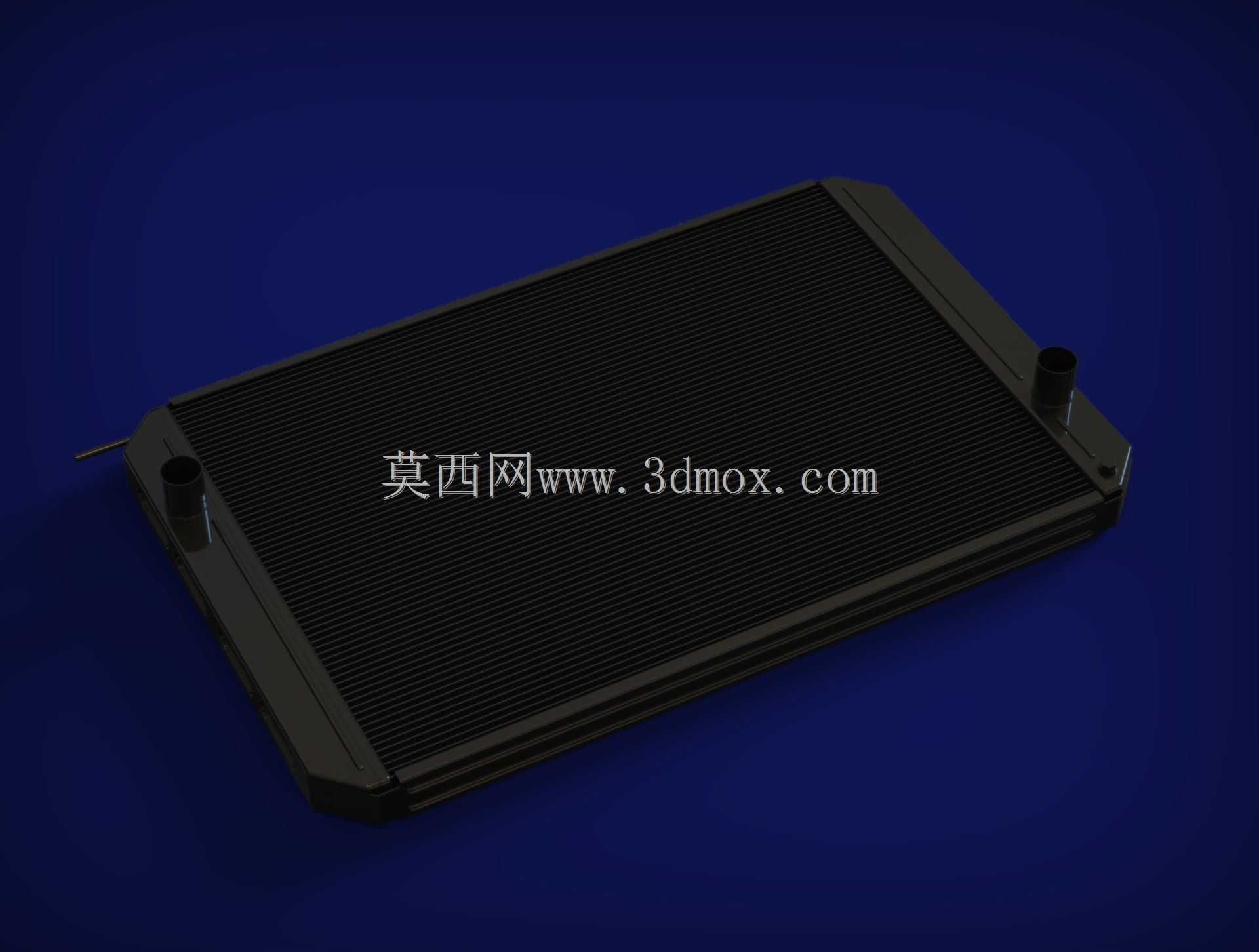

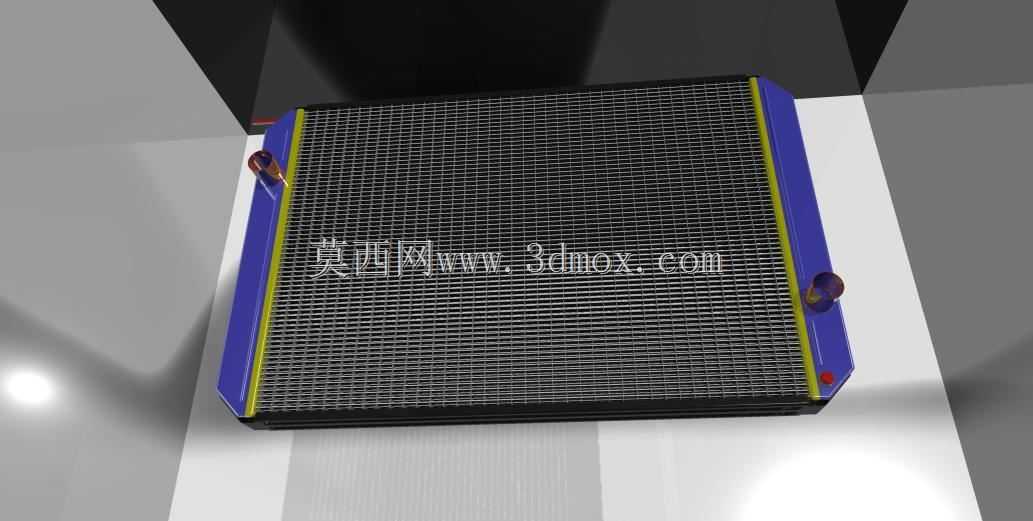

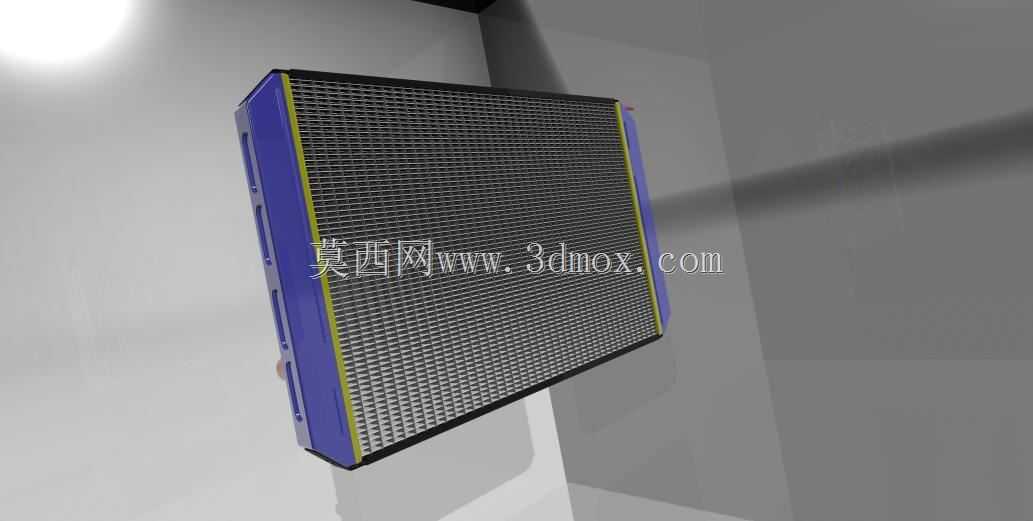

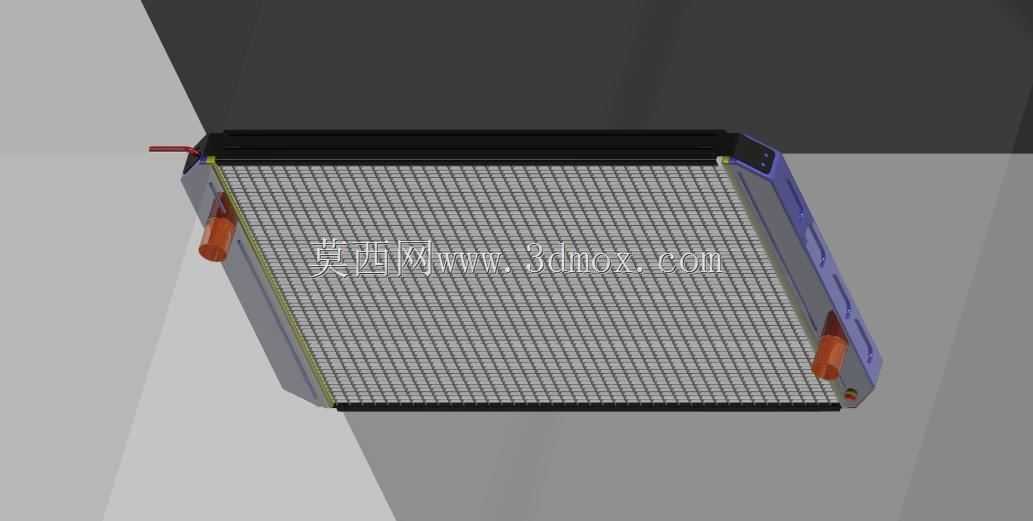

这款水冷排属于液冷散热回路中的核心热交换部件，日常应用场景覆盖台式电脑CPU散热、工业小型工控板卡散热、小功率激光模组温控、小型电子设备恒温散热等多个领域，核心作用是将回路中冷却液携带的热量通过翅片结构快速扩散到流经的空气中，完成热交换循环，保障发热元器件始终工作在合理温度区间。从结构设计思路来看，整体采用扁平方正的薄型化布局，主体散热芯体采用密集平行微通道翅片结构，这种结构能在有限的体积内最大化拓展热交换接触面积，同时控制空气流经时的风阻在合理区间，适配常规120mm/240mm规格的散热风扇安装，不需要额外定制特殊规格的送风部件。进出水接口采用侧置凸台设计，接口位置做了加厚处理，能够兼容常见的快插水冷接头、宝塔接头，安装时可以根据机箱内部走线方向调整接头朝向，避免管路弯折影响冷却液流速。外壳边框采用圆角过渡设计，既可以避免安装时锐边划伤操作人员，也能提升整体结构的抗形变能力，在运输或者安装紧固过程中不容易出现边框变形挤压内部翅片的问题。安装边界方面，整体厚度控制在常规薄型水冷排的通用尺寸范围内，侧边预留的安装孔位完全适配标准风扇安装孔距，不管是安装在机箱冷排位、设备内部散热支架上，都不需要额外打孔改位，安装孔周边做了局部加厚，多次拆装也不会出现孔位开裂的问题。功能特性上，内部流道采用均匀分流设计，冷却液进入水室后会被均匀分配到每一条散热流道中，不会出现局部流道流量不足导致的散热效率不均问题，翅片与散热基板采用紧密结合工艺，热阻控制在较低水平，能够快速将冷却液的热量传导到翅片表面，配合风扇送风可以快速带走热量。在实际选型使用中，这款水冷排可以根据散热功率需求搭配不同转速的风扇，低转速下就能满足常规功耗元器件的散热需求，高转速下可以应对更高负载的发热场景，侧置的接口设计也能在狭小安装空间内减少管路占用的空间，适配更多紧凑结构的设备安装需求。设计过程中也充分考虑了不同使用场景的兼容性，整体外轮廓没有突出的异形结构，安装时可以紧贴机箱内壁或者设备安装面，不需要预留额外的避让空间，进出水接口的高度也经过优化，接上接头后不会和风扇安装位产生干涉，整体装配流程顺畅，不需要额外做结构修改就能完成组装。
