开槽圆螺母用内止动垫圈结构设计

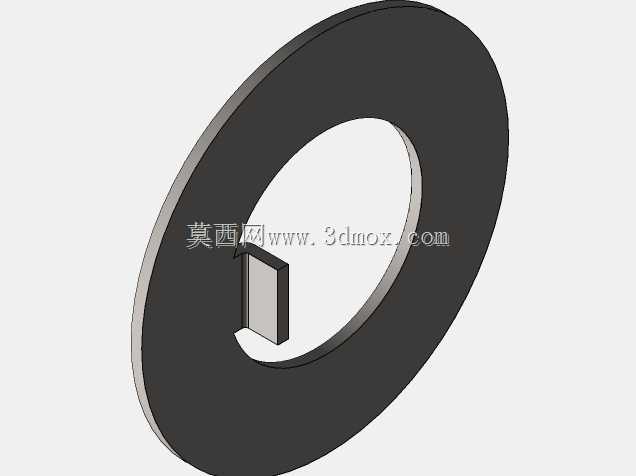

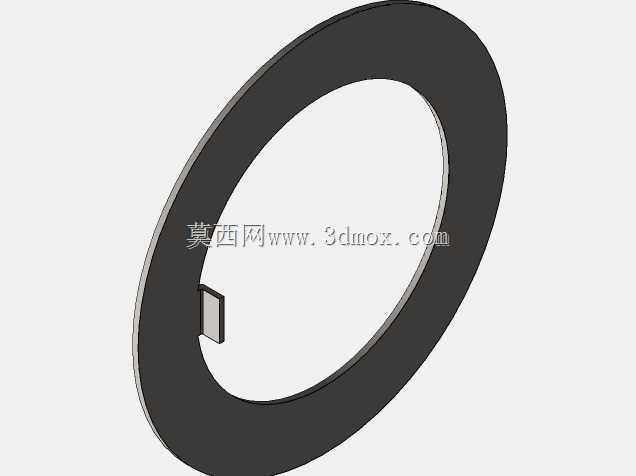

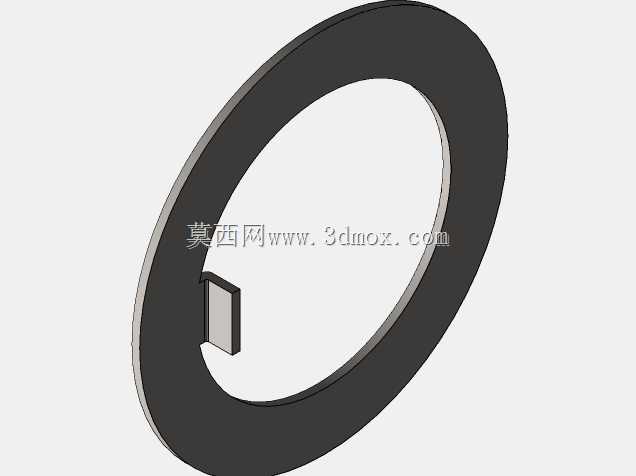

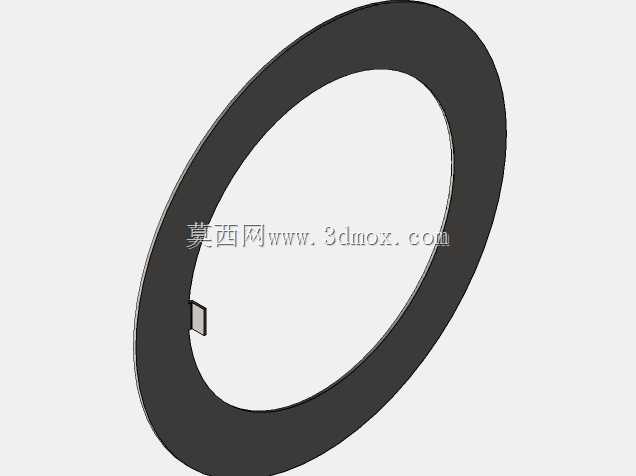

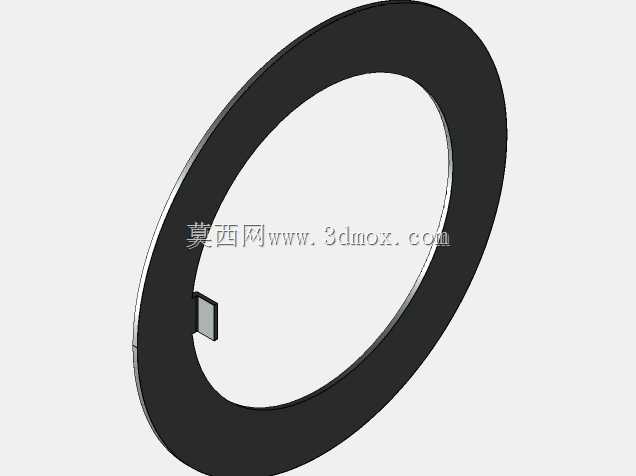

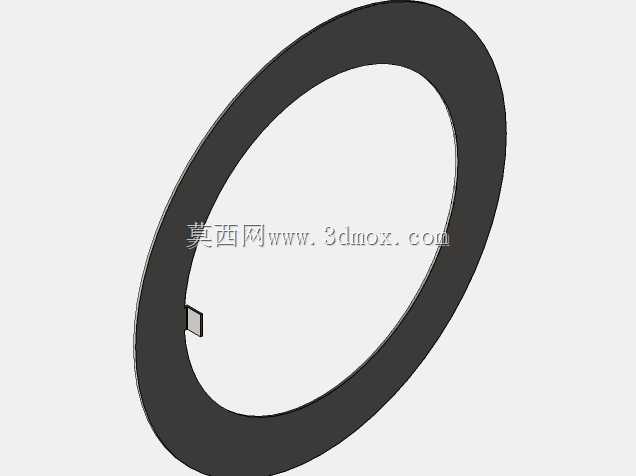

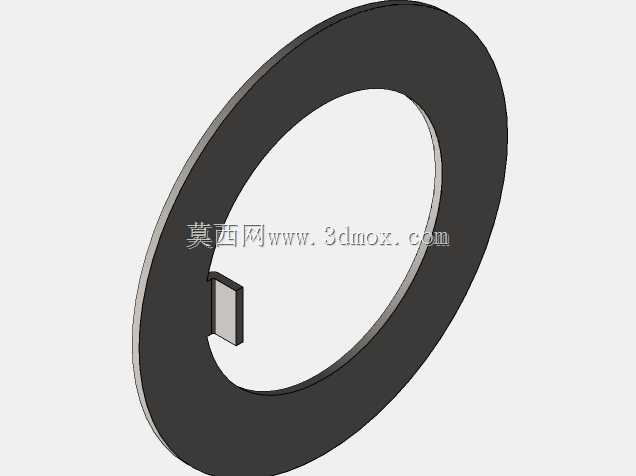

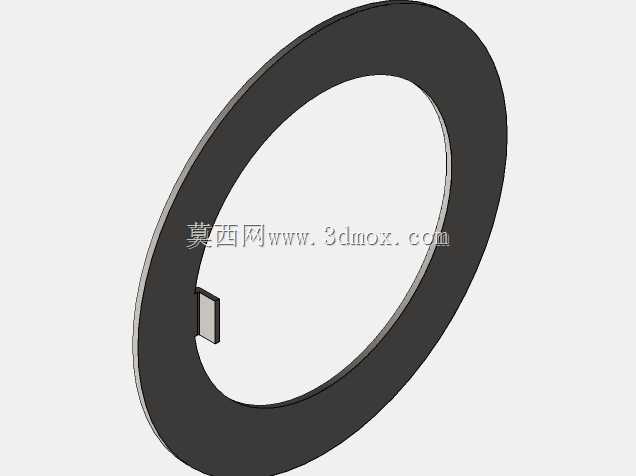

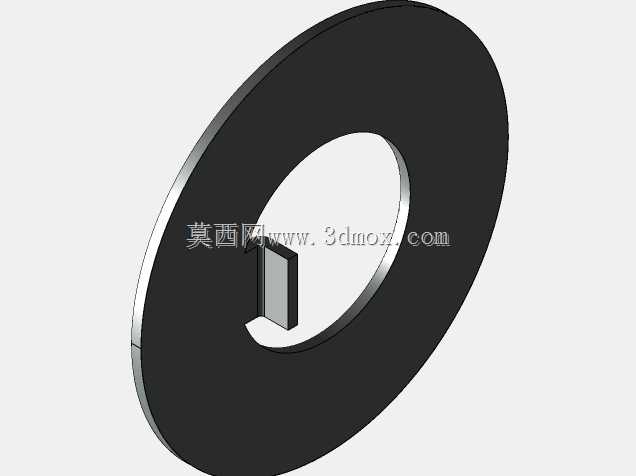

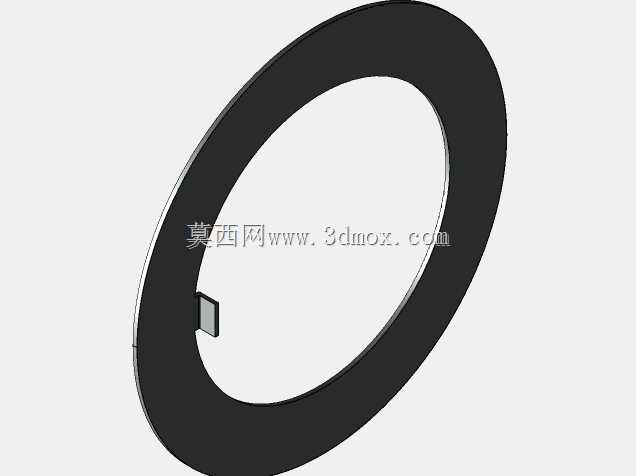

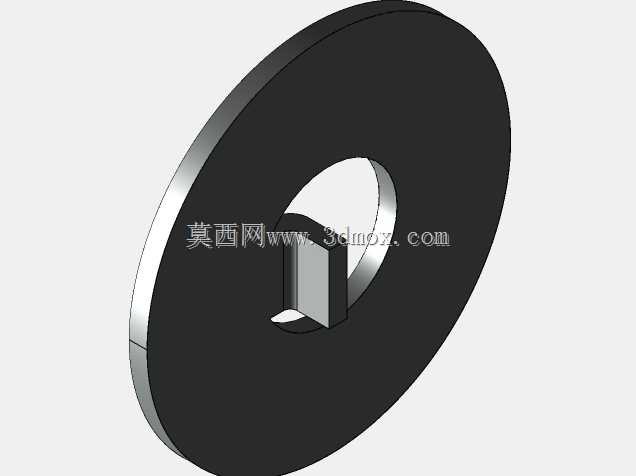

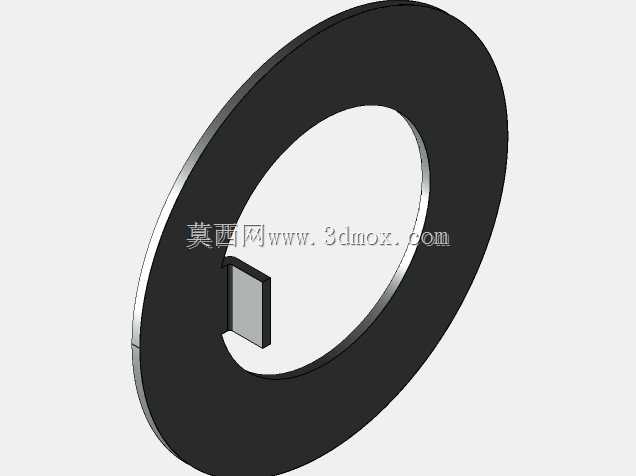

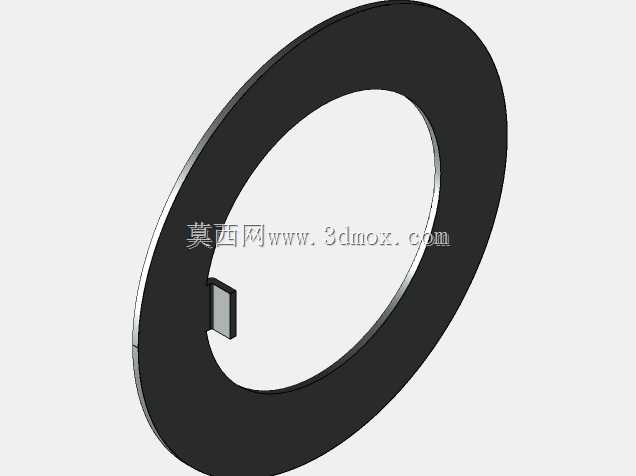

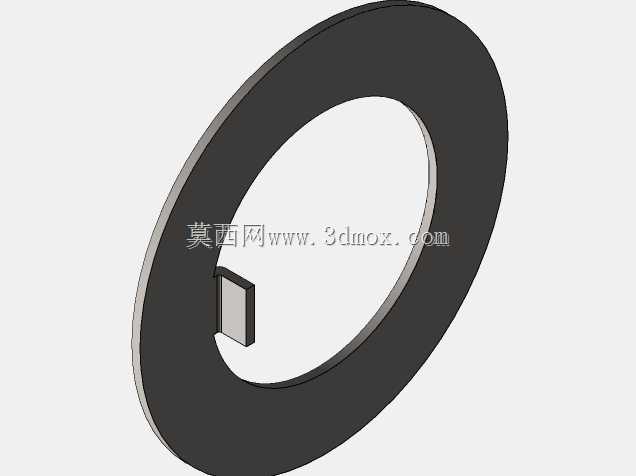

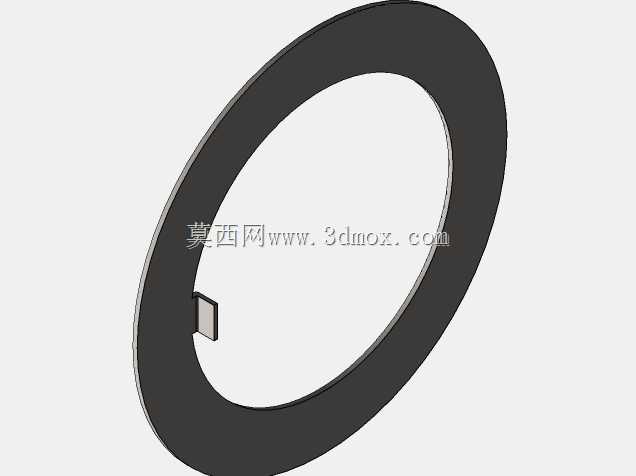

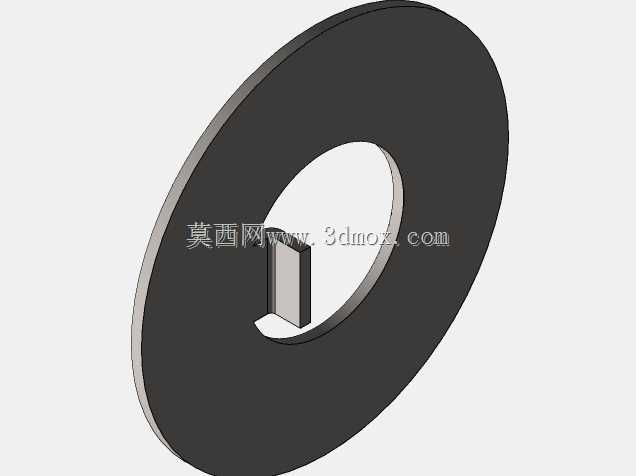

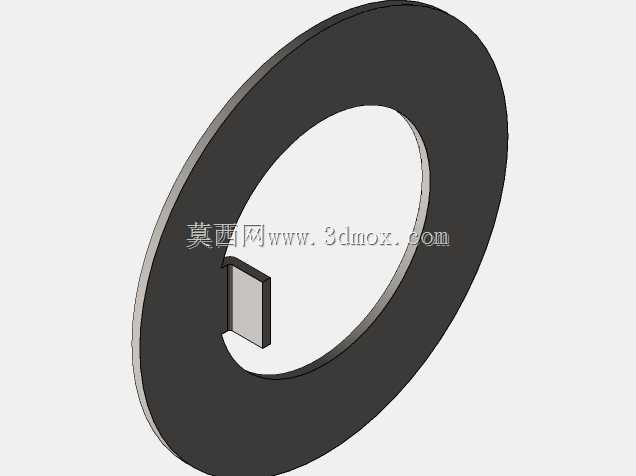

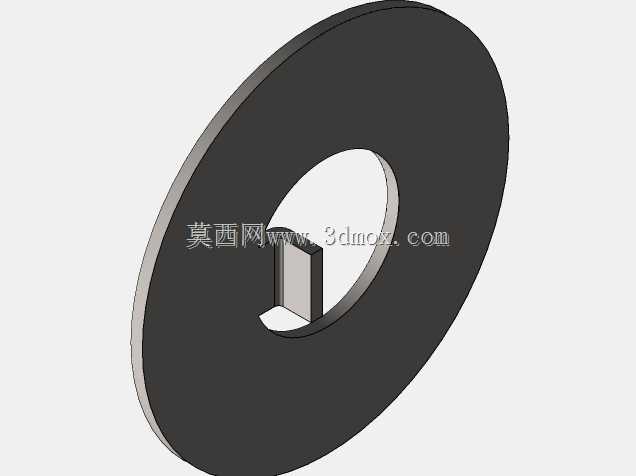

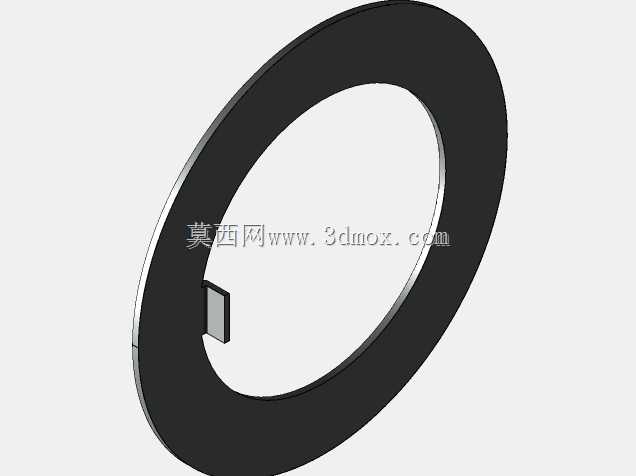

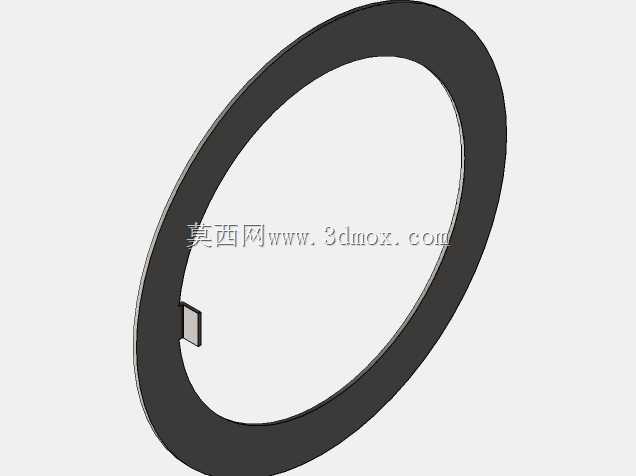

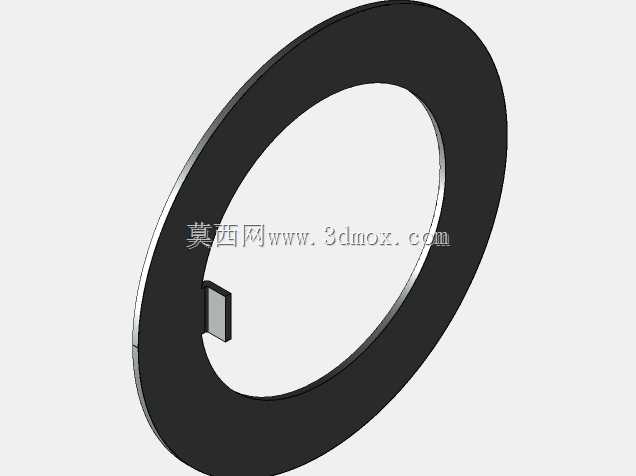

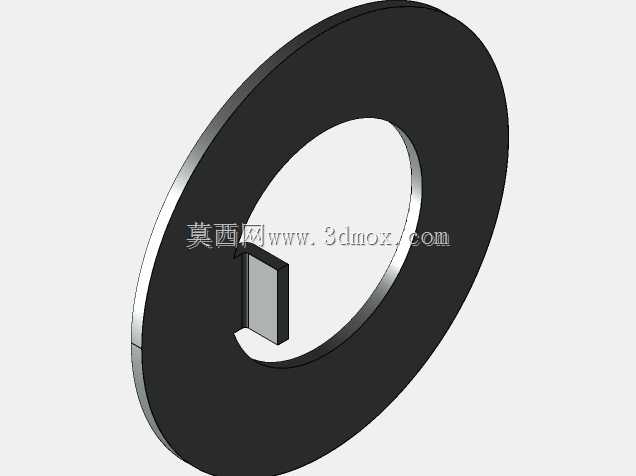

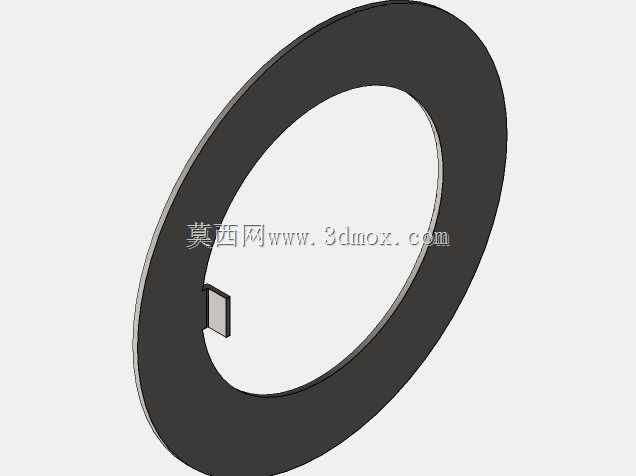

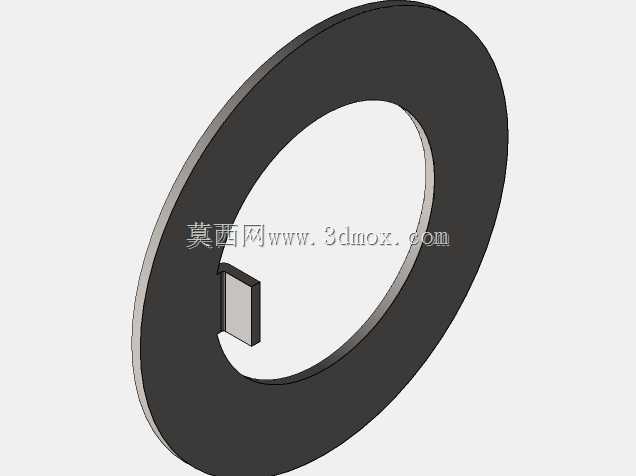

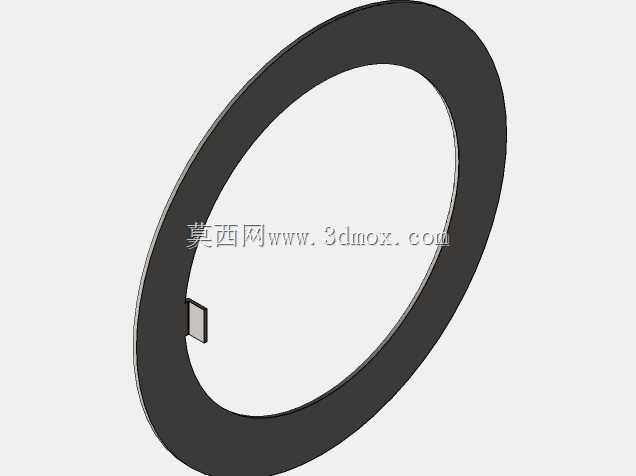

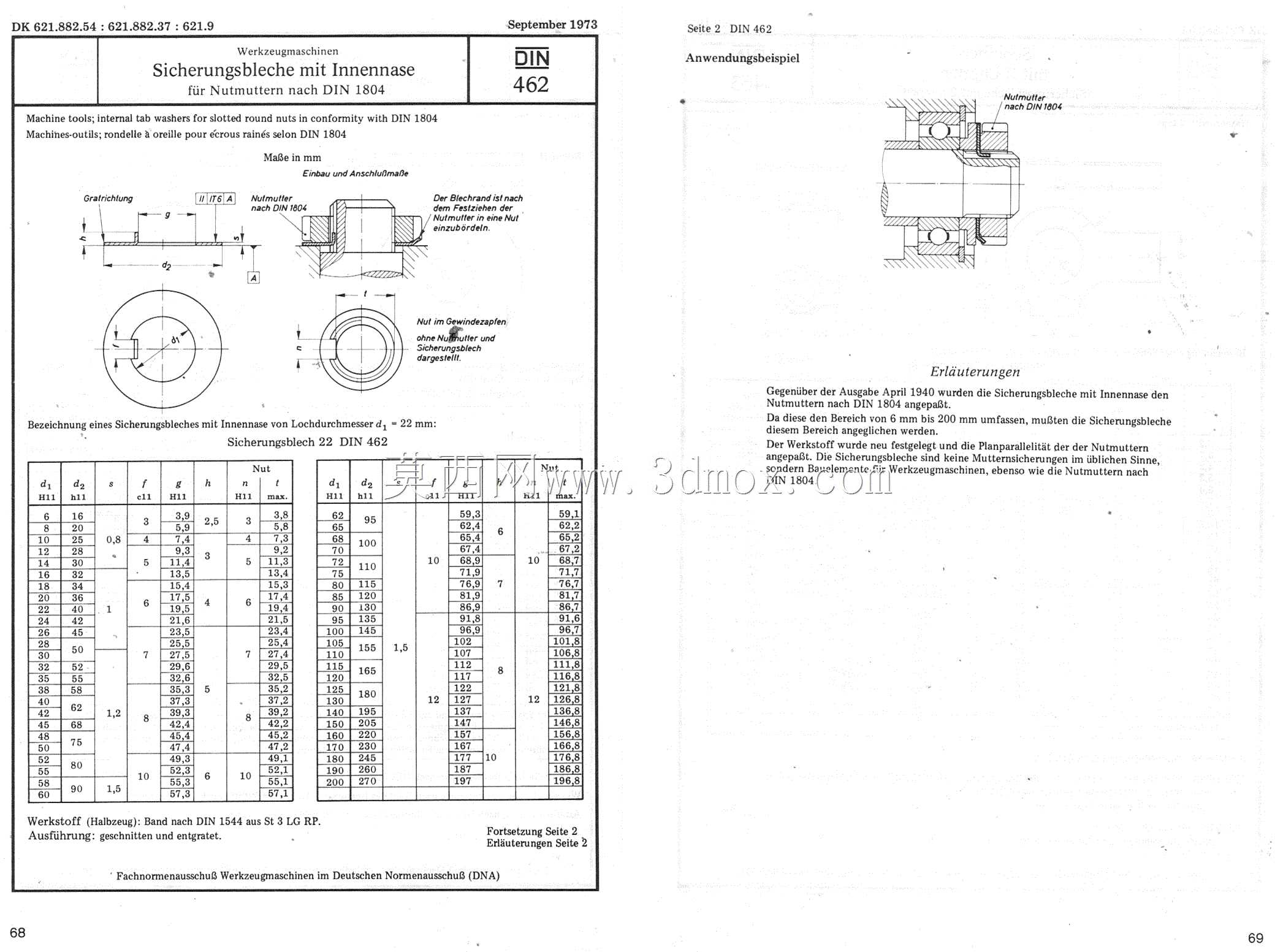

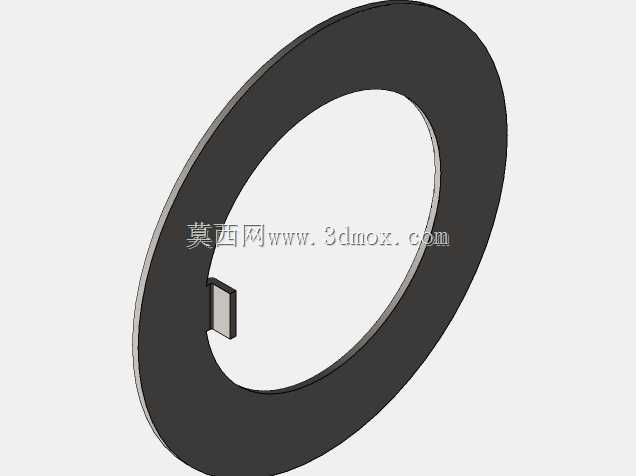

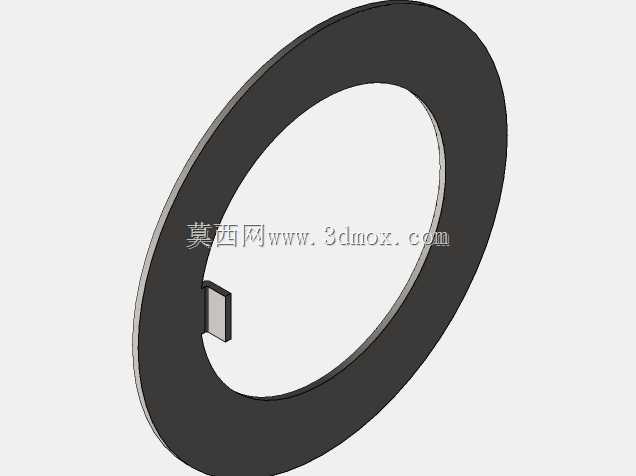

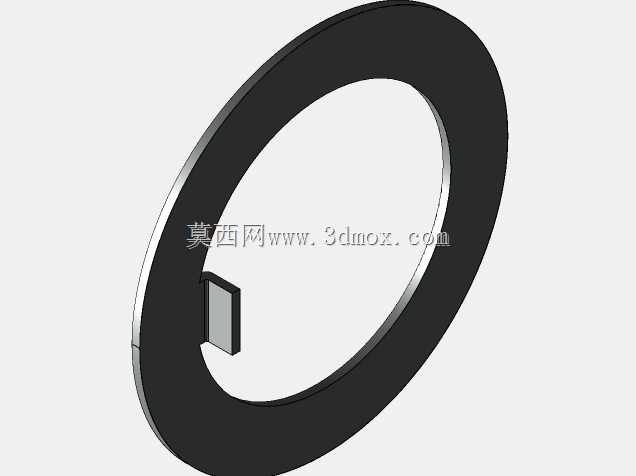

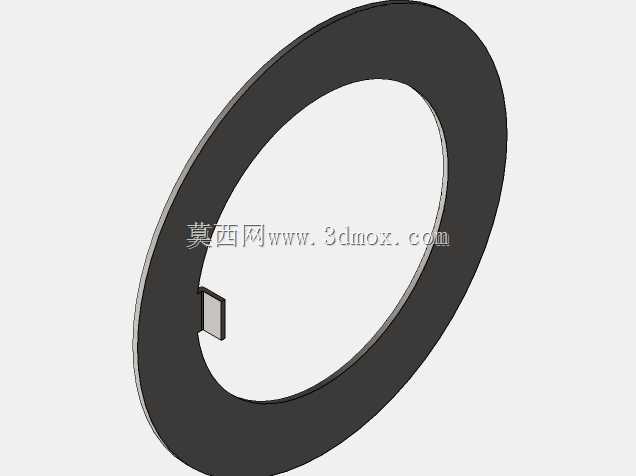

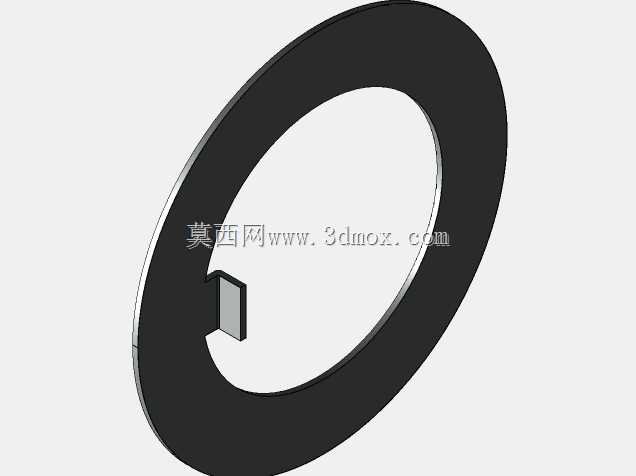

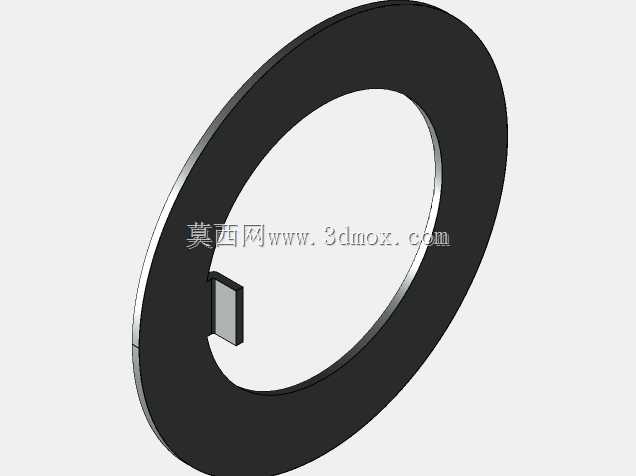

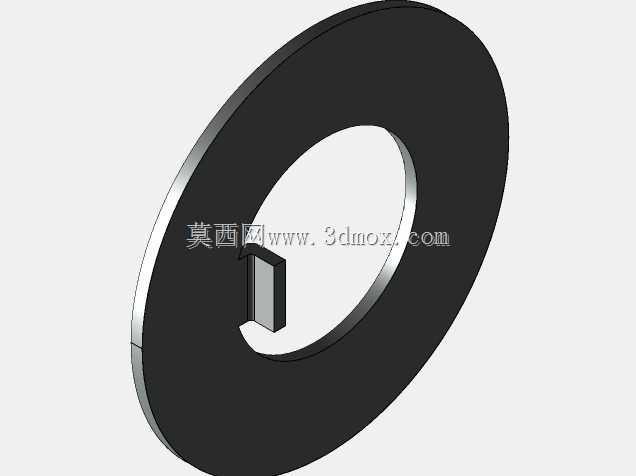

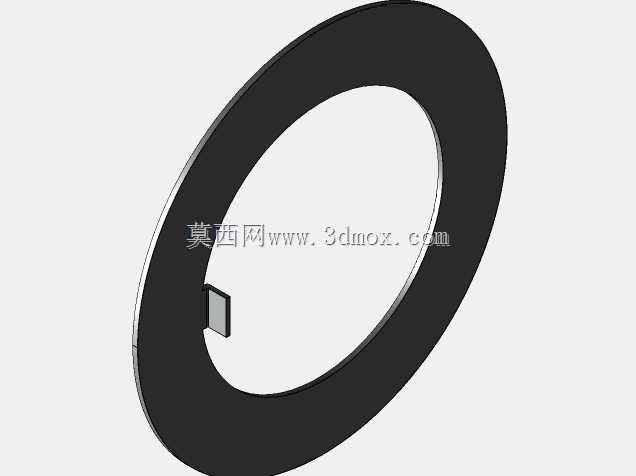

在重型机械传动、风电主轴连接、矿山设备辊轴装配等存在持续振动载荷的工况场景中，螺纹连接的防松失效是长期困扰装配运维的核心问题，开槽圆螺母配套的内止动垫圈，正是针对这类大扭矩轴系锁紧需求开发的机械防松零件。这类垫圈的核心作用，是通过机械结构的刚性咬合，彻底阻断螺纹副在交变载荷下的回旋松脱路径，相比弹簧垫圈、尼龙嵌件等防松形式，它能承受更高的冲击载荷，且不存在材料老化、弹性衰减的问题，在需要长期免维护的重载轴系装配中应用极为广泛。从结构设计逻辑来看，这款内止动垫圈采用扁平环形本体设计，内圈冲压成型的凸舌是实现防松功能的核心结构，装配时需要将内圈凸舌完全卡入轴类零件预先加工的轴向键槽内，让垫圈与轴形成周向刚性固定，待圆螺母拧紧到指定预紧扭矩后，再将垫圈外圈对应位置的耳片弯折，嵌入圆螺母外缘的开槽内，这样就形成了轴-垫圈-螺母三者的刚性周向约束，无论轴系运转时产生多大的周向振动扭矩，螺母都无法相对于轴发生转动，从根本上消除了螺纹松退的可能。设计过程中需要严格匹配对应规格开槽圆螺母的尺寸边界：垫圈的内径要略大于配套轴的公称直径，保证装配时能顺利套入轴体，同时内凸舌的宽度要与轴上键槽的宽度保持小间隙配合，避免凸舌在键槽内存在过大旷量导致防松失效；垫圈的外径要略小于配套圆螺母的外径，保证外圈耳片弯折后能完全贴入螺母的开槽内部，不会突出螺母外缘影响周边零件的装配空间；垫圈的厚度需要结合预紧扭矩计算，既要保证拧紧螺母时垫圈不会被压溃变形，也要保证外圈耳片具备足够的塑性变形能力，方便现场装配时用工具弯折到位，不会因为硬度过高发生脆断。在实际选型装配时，还要注意安装边界的适配：轴上的键槽长度要超出垫圈安装位置足够距离，避免凸舌卡入深度不足导致受力时剪切断裂；螺母拧紧后要选择与开槽对齐的耳片进行弯折，不能强行转动螺母来对齐耳片，否则会破坏预设的螺纹预紧力；弯折耳片时要保证弯折处贴合螺母端面与开槽侧壁，不能存在虚贴间隙，否则振动工况下耳片容易反复弯折发生疲劳断裂。这类止动垫圈的结构看似简单，但是每个尺寸的公差配合都直接影响防松可靠性，建模时需要精准还原内凸舌的位置、外圈耳片的分布角度，以及环形本体的厚度参数，才能为后续的装配模拟、干涉检查提供准确的模型依据，避免实际生产装配时出现配合错位、无法安装的问题。
