医用注射器精细结构三维设计模型

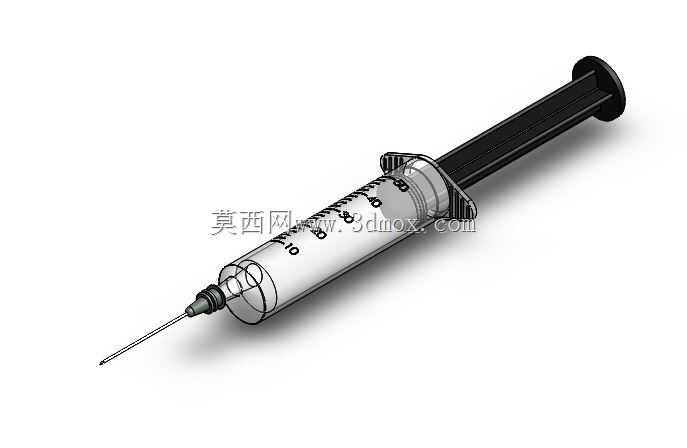

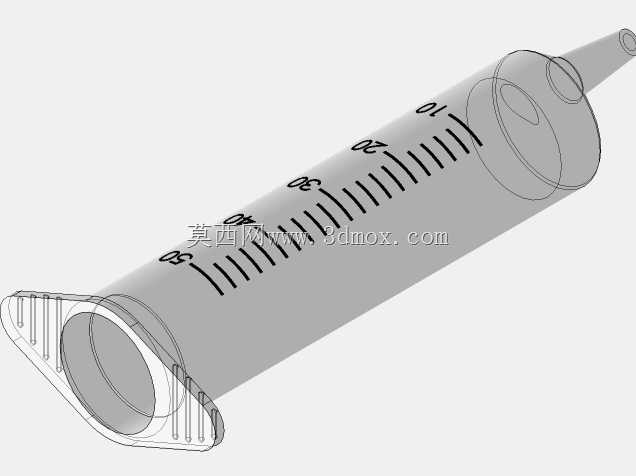

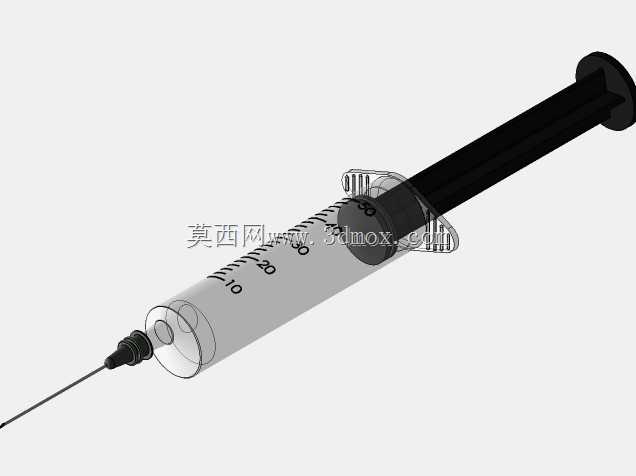

在临床诊疗、实验室液体操作等场景中，注射器是应用频次极高的通用器具，其结构合理性直接影响操作流畅度与使用安全性。这款注射器的结构设计围绕液体精准抽吸、推注的核心需求展开，整体由中空外筒、带橡胶密封塞的滑动柱塞、针头连接座、金属穿刺针四个核心组件构成，各部件的配合公差经过严谨考量，确保柱塞滑动时无卡顿、无液体渗漏。外筒外壁设置清晰的容量刻度标识，刻度排布符合临床读数习惯，操作人员可直观把控抽吸或推注的液体体量，满足不同剂量的给药、取样需求。外筒端部的指压翼结构做了加宽圆弧处理，操作时手指施力更均匀，长时间操作也不易产生压痕，同时能避免推注过程中器具打滑。柱塞端部的按压盘直径与指压翼尺寸匹配，单手操作时拇指施力的受力面充足，可精准控制推注速度，适配静脉推注、药剂抽吸、实验室微量液体移取等不同场景的操作要求。针头连接座采用标准鲁尔接头结构，可适配不同规格的一次性针头，连接后同轴度误差控制在极小范围内，避免穿刺时针头偏晃带来的额外组织损伤。橡胶密封塞的唇边结构经过优化，与外筒内壁的接触压力均匀分布，既保证滑动阻力处于舒适区间，又能在抽吸时形成足够负压，避免推注过程中出现液体沿柱塞渗漏的问题。建模过程中对各部件的装配边界做了明确约束，外筒内径、柱塞外径、密封塞压缩量的参数匹配经过反复校核，确保装配后整体同轴度符合使用要求，不会出现柱塞偏磨导致的密封失效问题。金属穿刺针的针座与针管连接位置做了过渡圆弧处理，避免应力集中导致的针管断裂风险，针尖的斜面角度符合临床穿刺的力学要求，可降低穿刺阻力。整体结构没有冗余设计，所有特征都服务于实际操作的实用性，各部件的脱模斜度、壁厚均匀性都符合注塑生产的工艺要求，可直接用于后续的模具开发、结构验证工作，也能作为医用器具设计的参考案例，帮助设计人员快速理解这类耗材的结构设计逻辑与装配约束要点。
