Creality Ender3v2打印机静音冷却改装组件

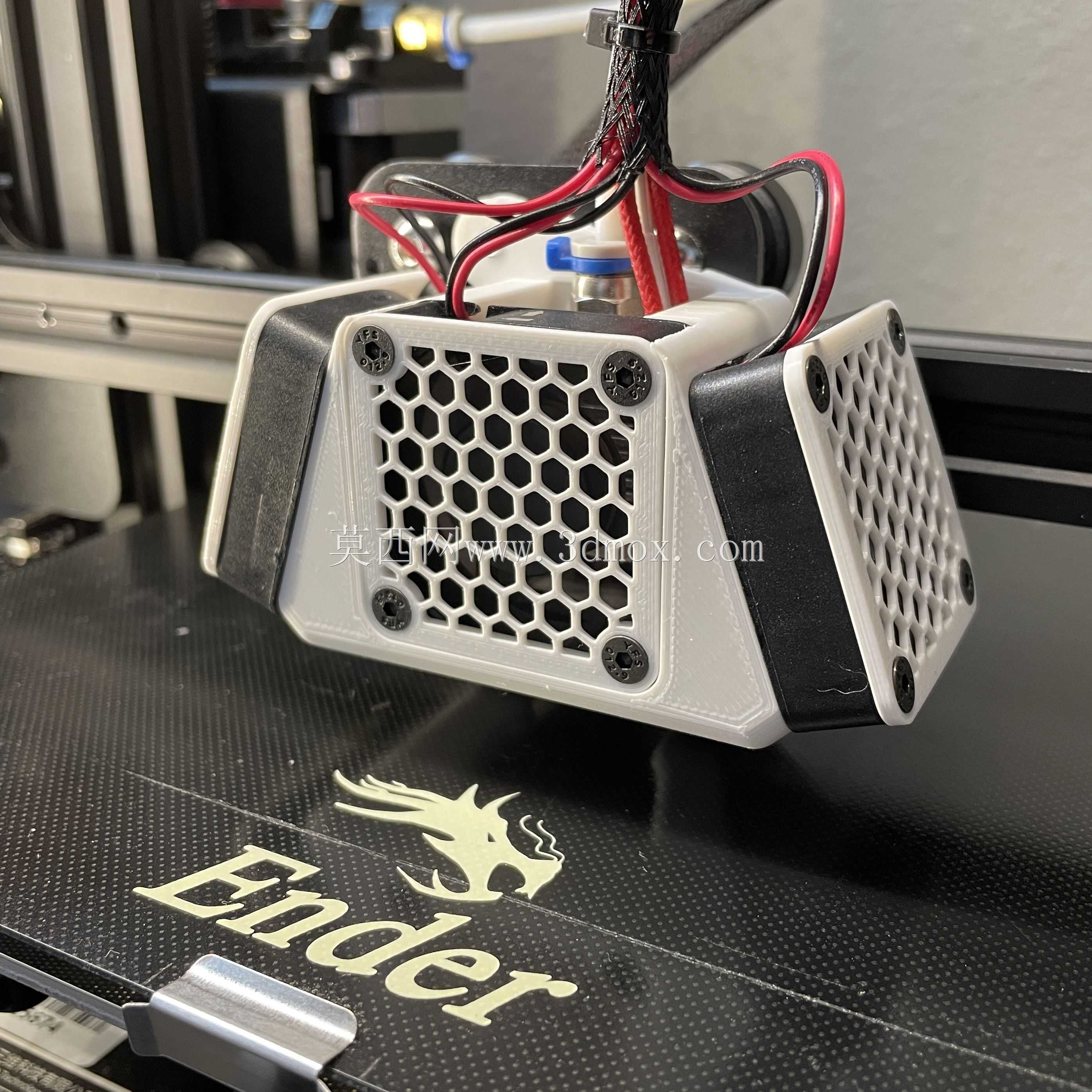

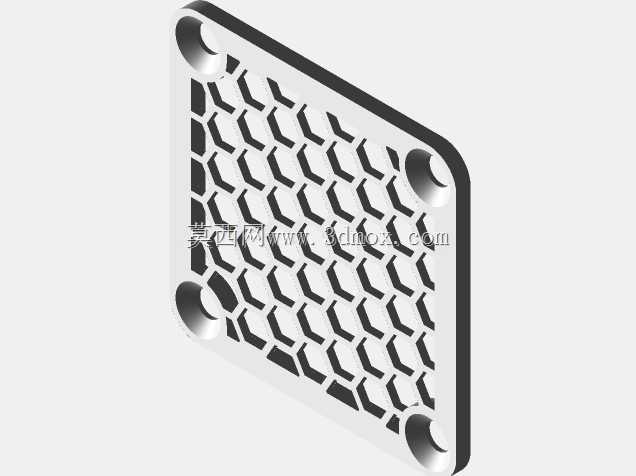

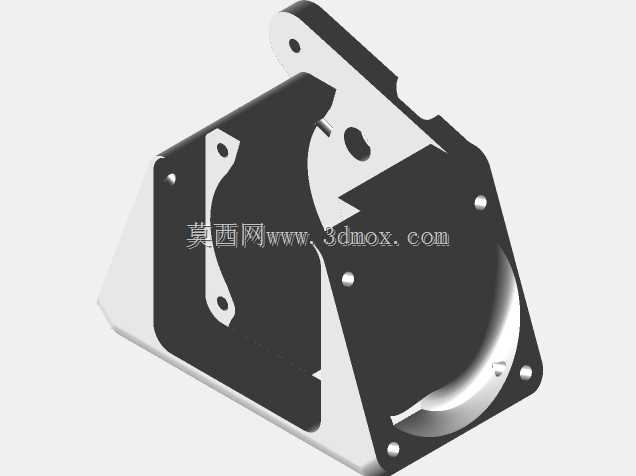

桌面级FDM 3D打印作业场景中，设备运行噪音一直是影响工作室、创客空间使用体验的核心痛点，多数入门级机型的步进电机在细分驱动加持下运行噪音已控制在较低水平，冷却风扇的风噪与转动振动成为主要噪音来源，这套冷却改装组件正是针对Creality Ender 3 v2机型的散热痛点开发，可直接替换原厂热端冷却总成。组件采用双侧对称风道布局，替代原厂单方向吹丝冷却结构，两个对置布置的风扇可在喷嘴出料位置形成均匀的环形冷却风场，避免单侧吹风导致的丝材冷却不均、模型翘边、层间结合力不足等打印缺陷，尤其在打印PLA等需要快速冷却的耗材时，可有效提升悬垂面、薄壁结构的打印成型质量。设计过程中严格匹配Ender 3 v2热端的安装基准，所有固定孔位对应原厂安装点位，可直接通过M3螺丝完成固定，无需对原有X轴滑台、热端加热块结构做额外打孔或切削改装，安装边界完全避让原有同步带、线材走线槽、自动调平传感器的运动路径，不会干涉打印头全行程的X、Z向运动，改装后打印头的整体外伸尺寸控制在原厂总成的尺寸范围内，不会减少原有打印平台的有效成型幅面。结构主体采用蜂窝状通风网格设计，在保证结构强度的前提下最大化通风面积，降低风阻带来的额外噪音，两侧风扇安装位预留了标准40mm风扇的安装空间，可适配常规24V静音轴流风扇，替换原厂高转速风扇后，可在保证散热风量满足热端冷却、丝材定型需求的前提下，将整机运行噪音降低至接近静音水平。风道内部做了导流斜面设计，可将风扇吹出的气流精准导向喷嘴下方的丝材挤出位置，避免气流直吹加热块导致的温度波动，同时兼顾加热块上部喉管的散热需求，防止喉管温度过高导致的耗材提前软化、堵头故障。组件的分体式结构设计也方便后期维护，风扇损坏时可单独拆卸更换，无需拆解整个冷却总成，适配创客日常设备改装、维护的实际操作需求，也可作为同结构机型冷却系统改装的设计参考，建模过程中所有安装位的公差配合均按照FDM打印件的成型精度做了适配，直接打印即可完成装配，无需二次打磨修整。
