皮带驱动式直线运动导轨模组结构

项目分类:3D模型 发布时间:2021-07-26 ID:213620
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构
  • 皮带驱动式直线运动导轨模组结构

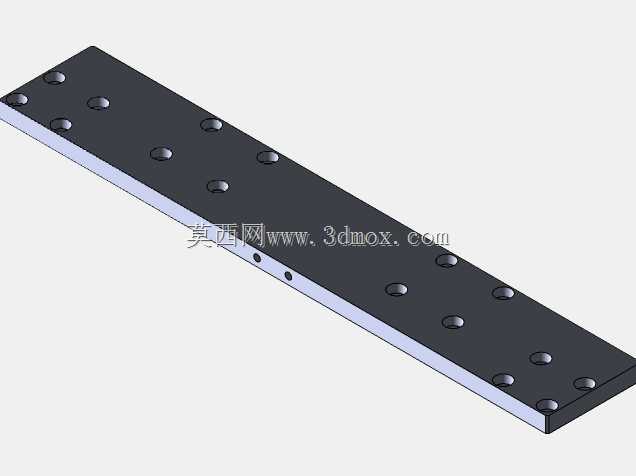

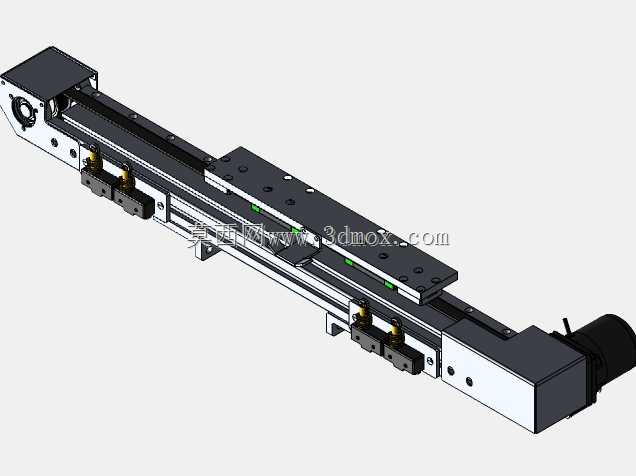

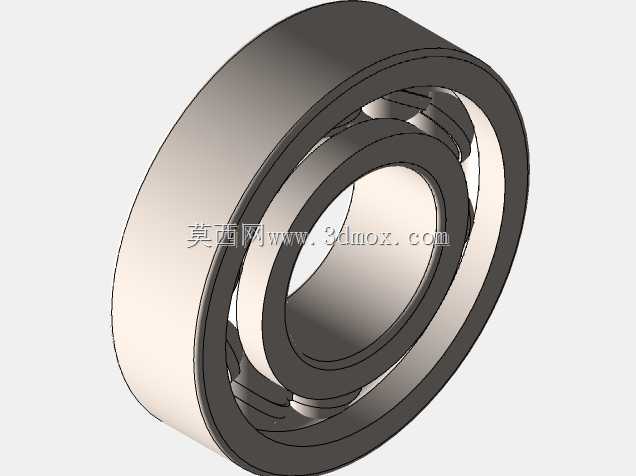

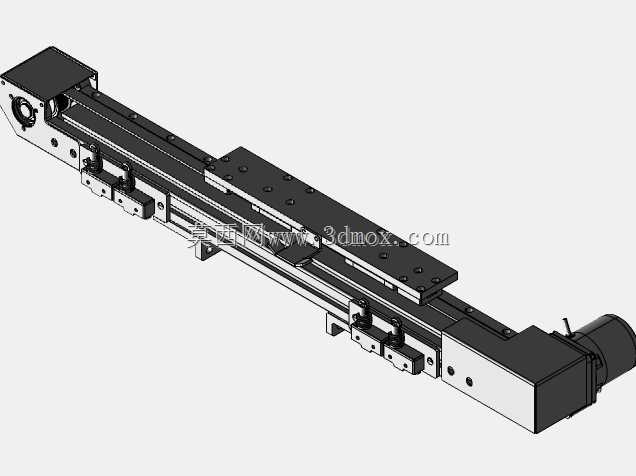

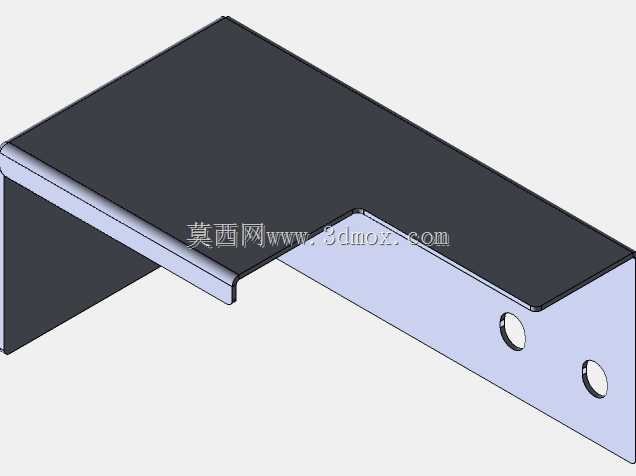

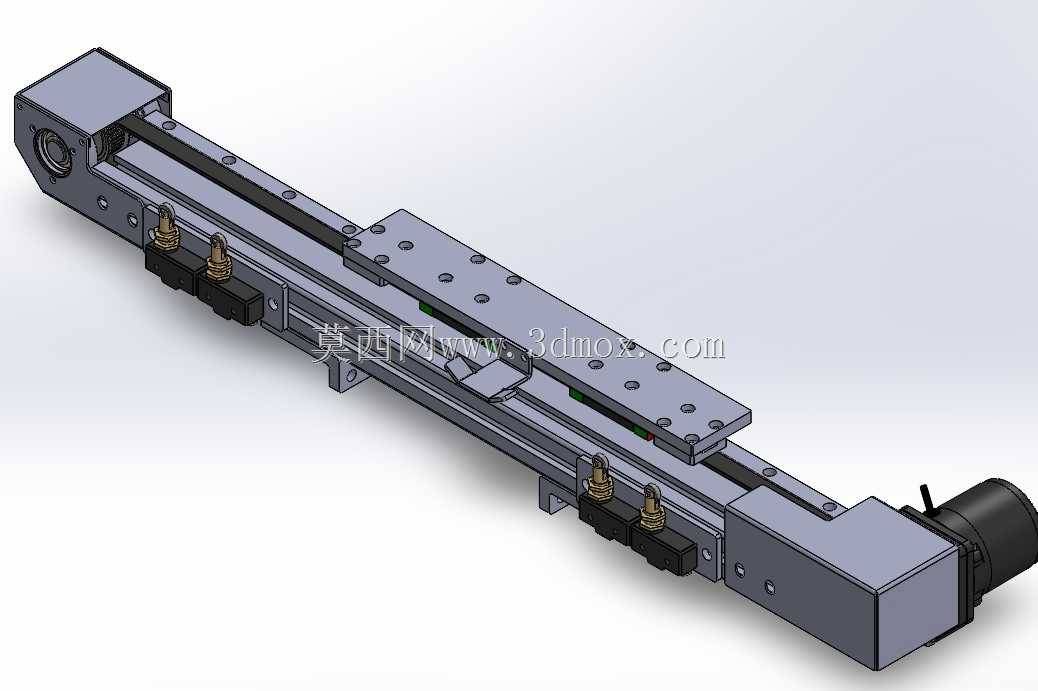

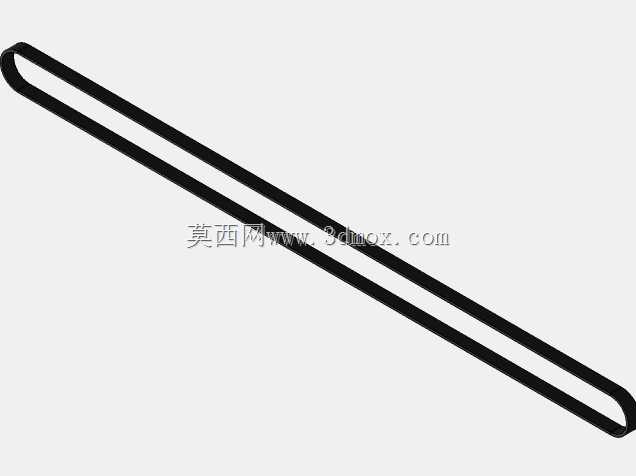

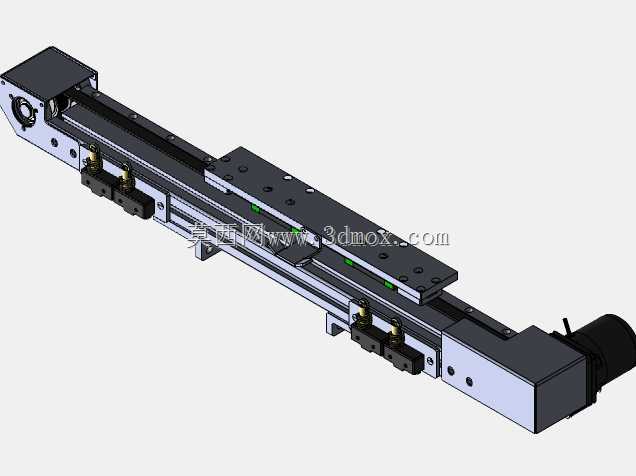

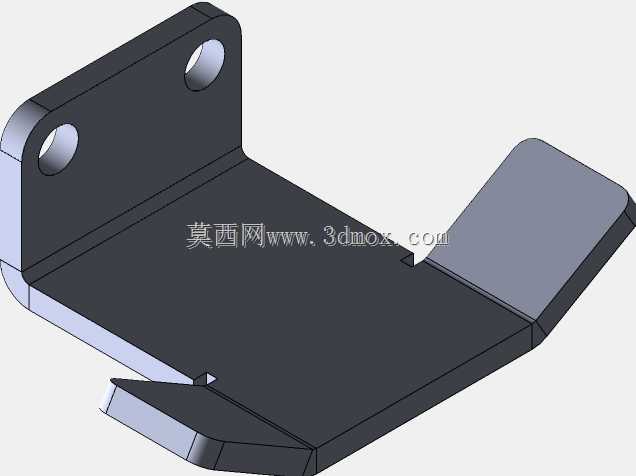

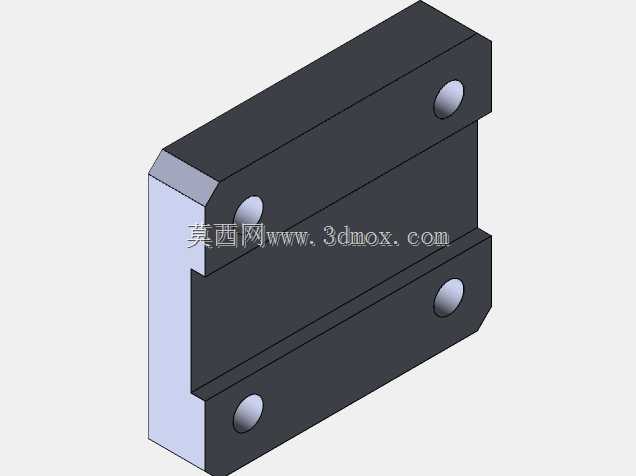

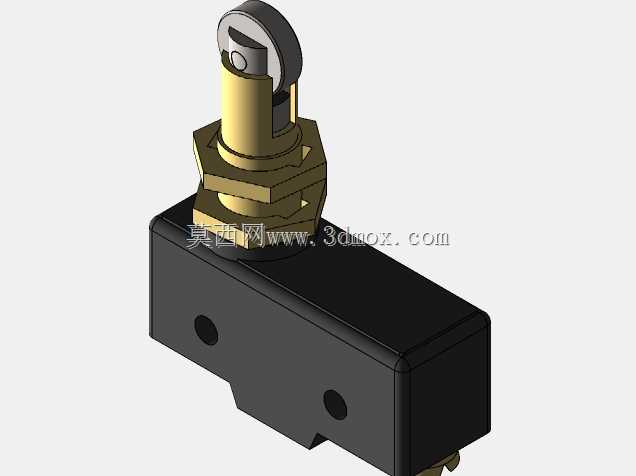

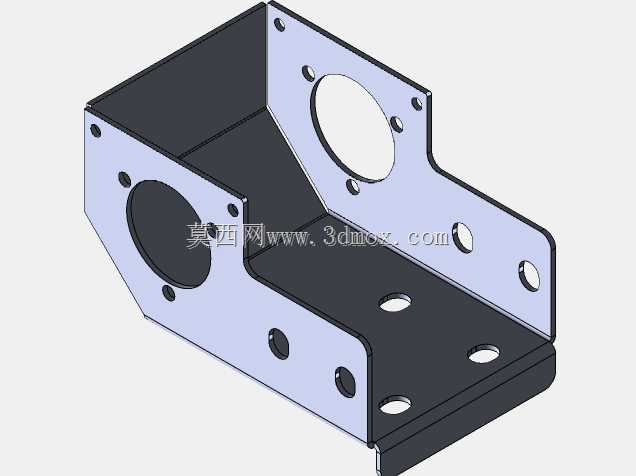

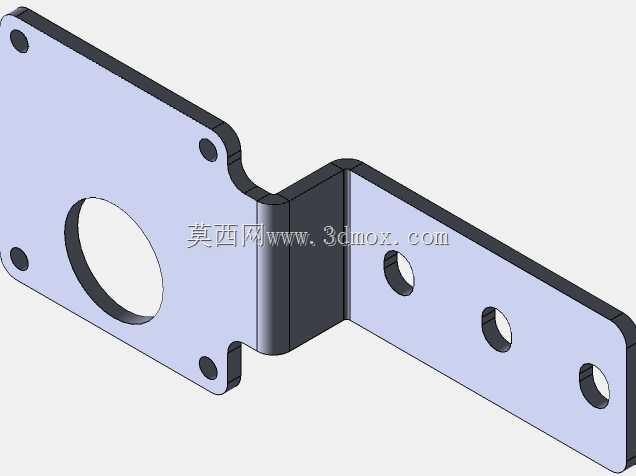

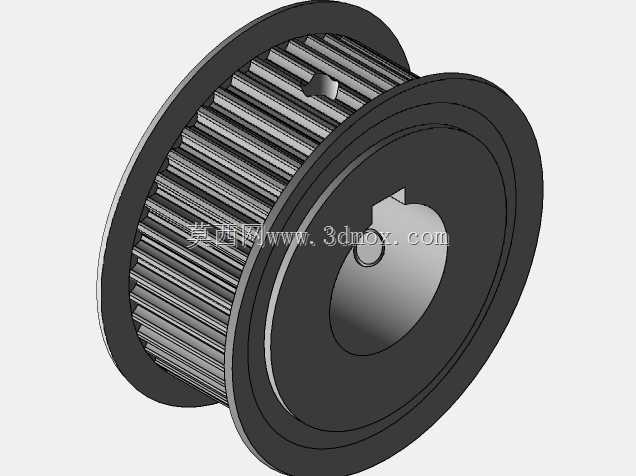

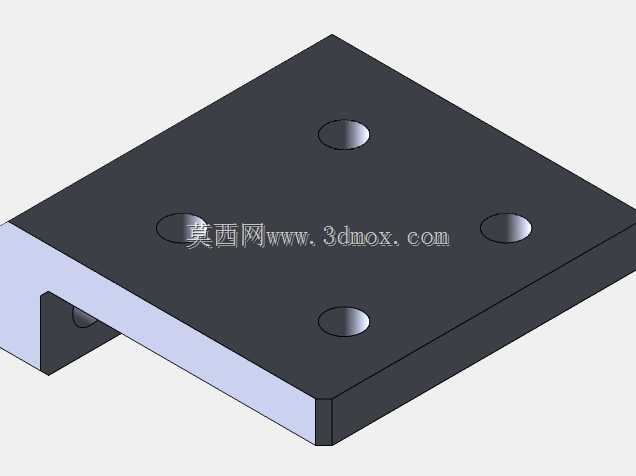

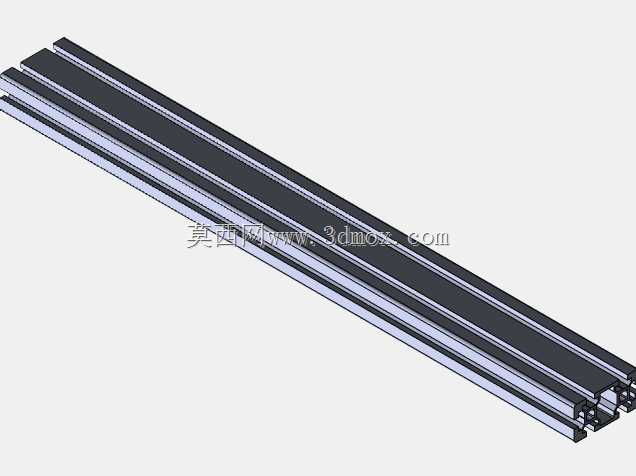

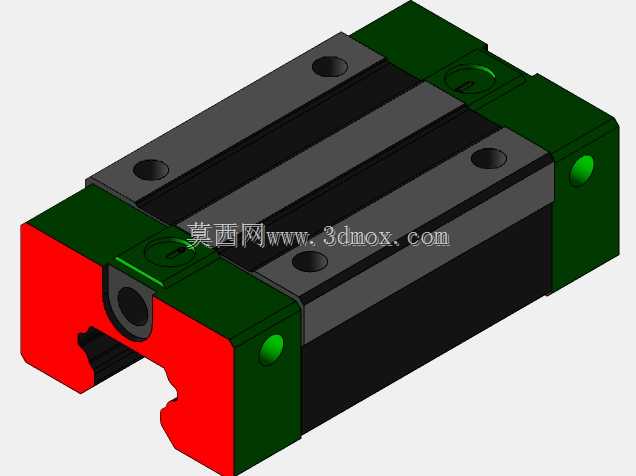

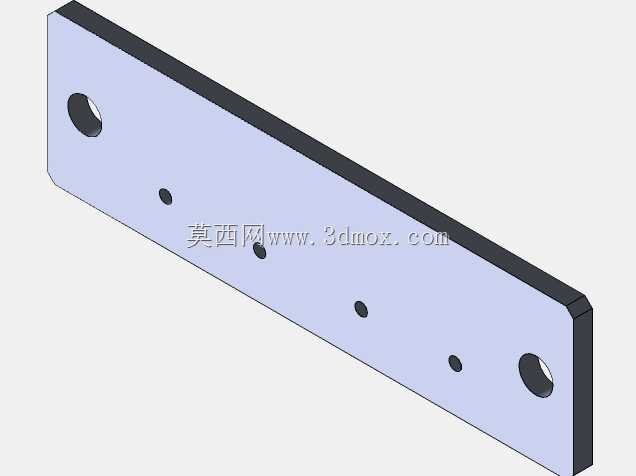

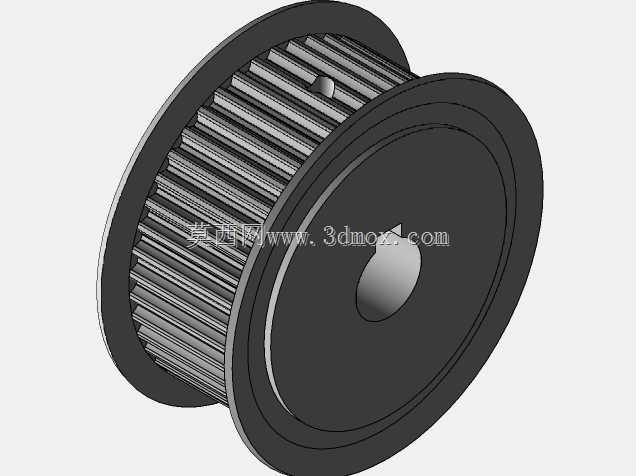

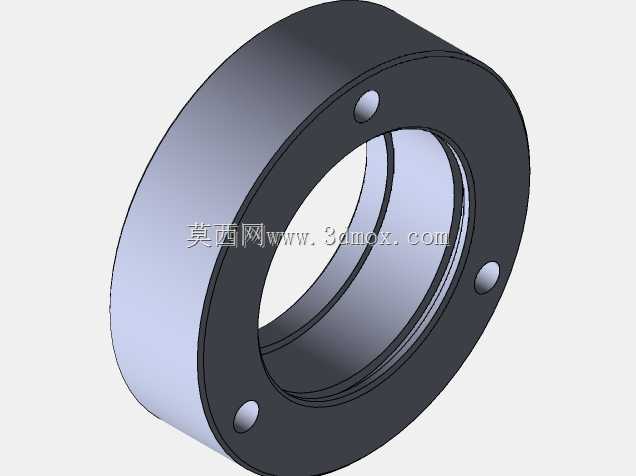

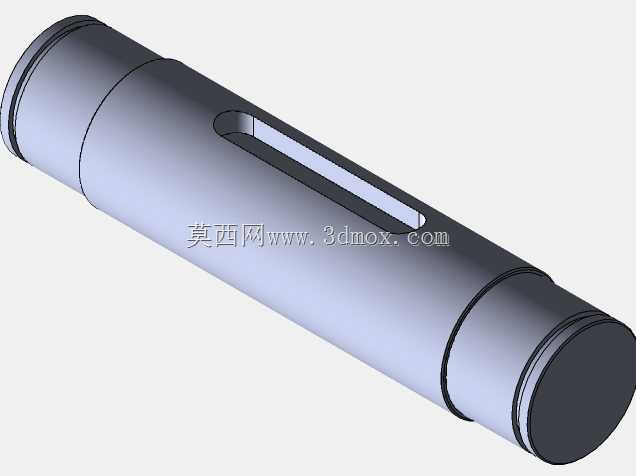

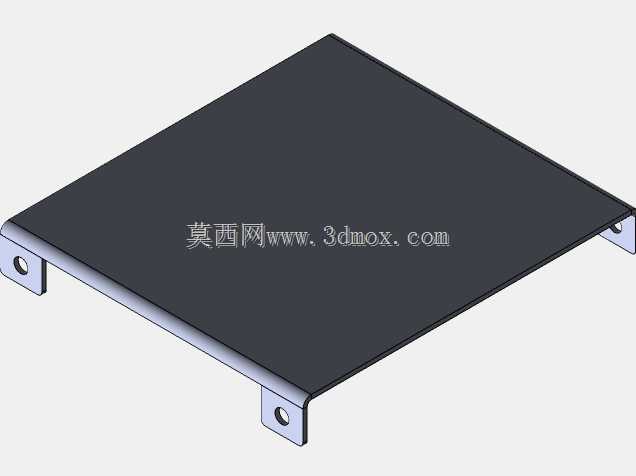

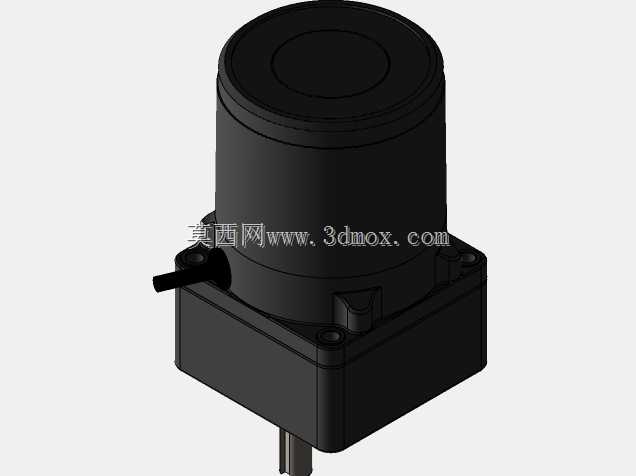

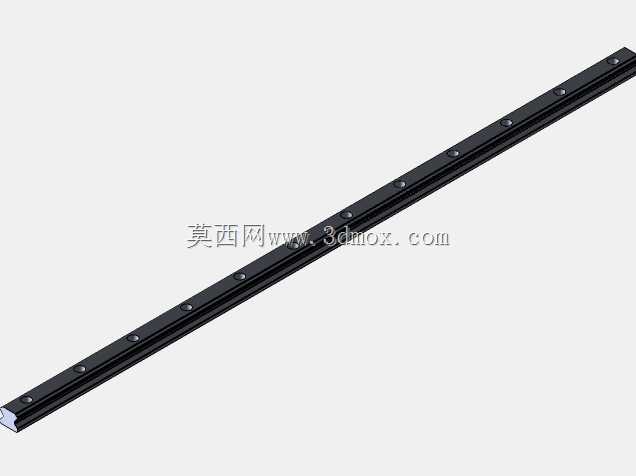

这款皮带驱动的直线运动导轨,在3C电子组装生产线、光伏组件搬运工位、小型包装设备送料机构里的应用十分普遍,相比丝杆传动的同行程模组,它的运行速度更快,适合长行程、轻负载的往复直线运动场景,日常维护仅需定期检查皮带张紧度、给滑轨补充润滑脂即可,运维成本比丝杆类模组低不少。从结构设计来看,整体采用铝型材作为基座主体,既保证了整体刚性,又控制了模组自重,两端的端座集成了皮带轮安装位与张紧调节结构,不需要额外设计张紧支架,安装时直接通过基座上的T型槽或者侧面安装孔就能固定在设备机架上,滑台部分预留了多组标准安装螺孔,可直接搭载吸盘、夹爪、小型工装等执行部件,不需要额外加工转接板。设计时首先确定了额定负载下的运行平稳性要求,滑轨采用双列滚珠直线导轨副,布置在皮带传动副的两侧,抵消滑台运动时的偏载力矩,避免单侧受力导致的滑块磨损加快问题;皮带选用同步齿形带,传动时无滑差,重复定位精度可以满足大部分中低速自动化工位的需求,端座处的主动轮直接与驱动电机连接,可根据安装空间选择直连或者侧装电机的布局,图中展示的是电机侧装的结构,能缩短模组整体长度方向的安装尺寸,适合设备内部安装空间局促的场景。安装边界方面,模组整体宽度控制在常规标准线性模组的尺寸范围内,滑台的运动行程可根据实际需求裁切铝型材长度调整,不需要重新开模制作主体结构,两端的限位缓冲块集成在端座内侧,滑台运行到行程端点时会先接触缓冲胶垫,避免硬碰撞损坏传动部件,走线槽集成在铝型材基座的侧面,传感器、驱动电机的线缆可以直接藏在槽内,避免运动时线缆拖拽剐蹭。实际选型时需要注意,这类皮带驱动导轨的垂直安装负载要远小于水平安装负载,垂直使用时需要额外加装制动装置,防止断电后滑台下坠,水平使用时也要根据运行速度调整两端缓冲的行程预留,高速运行时不能让滑台直接撞击端座。建模时所有安装孔位、配合尺寸都按照实际加工公差设置,滑块与导轨的配合、皮带轮与齿形带的啮合间隙都做了还原,可直接用于设备布局的干涉检查、安装模拟,也能作为同类型模组设计的参考蓝本,调整型材长度、电机安装位就能衍生出不同行程、不同安装方式的变体结构,减少重复建模的工作量。
