高精度线性导向直线导轨

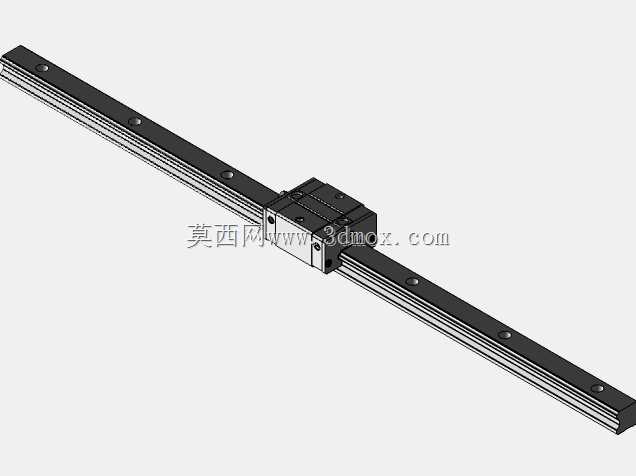

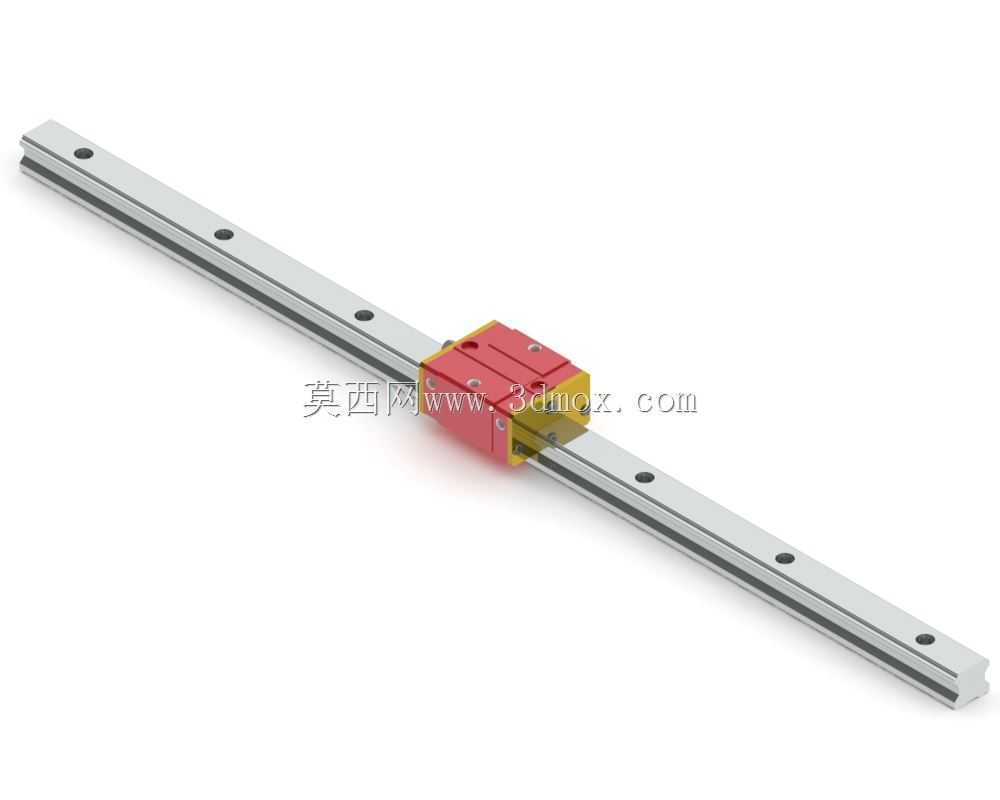

在自动化生产线、数控机床、精密检测设备的结构搭建中，直线导轨是决定设备运行精度与负载稳定性的核心导向部件，这套线性导向结构的建模完全贴合实际工业装配需求，可直接用于设备选型阶段的干涉校验与布局模拟。从实际应用场景来看，这类导轨常被布置在机床的进给轴、点胶设备的位移模组、视觉检测平台的移动基座位置，承担滑动端的精准导向与负载承载作用，相比传统的光轴导向结构，其滚道型面的接触刚性更强，高速运行下的振动抑制表现更优，能有效降低滑块往复运动时的偏摆误差。

设计过程中优先考虑了安装边界的通用性，导轨本体采用标准矩形截面，沿长度方向等距布置沉头安装孔，孔位间距符合通用工业安装规范，可直接适配市面常见的铝型材框架、铸铁安装基座的孔位布局，无需额外做安装面的二次改孔加工。滑块部分采用分体式锁紧结构，侧面预留注油通道接口，日常维护时可直接通过注油嘴向内部滚道补充润滑脂，无需拆解滑块结构，能大幅降低设备运维的时间成本。

建模时还原了导轨滚道与滑块内部滚珠的配合关系，滑块端面的密封件结构也做了等比例复刻，实际选型时可通过模型直观确认滑块在全行程移动时的周边安全间隙，避免后续装配时出现滑块与周边管线、工装夹具的运动干涉。导轨的端部做了倒角处理，既方便安装时滑块的顺利套入，也能去除加工毛刺避免安装过程中划伤操作人员。滑块的安装面设置了定位销孔与螺纹安装孔，可直接固定负载工装，定位销孔的位置精度控制在标准公差范围内，能保证负载安装后的重复定位精度满足精密加工类设备的使用要求。

从功能特性上看，这套导向结构可承受径向、反径向以及横向的多方向负载，在偏载工况下依然能保持稳定的运行精度，不会出现滑块卡滞、爬行的问题，适合中高速往复运动的设备场景。建模时对导轨的长度、滑块的宽度尺寸都做了参数化预留，设计人员可根据实际设备的行程需求快速调整导轨长度，也可根据负载重量选择适配的滑块规格，无需从零开始搭建基础模型，能有效缩短设备研发阶段的结构设计周期。
