Z15ATC24多版本数控镂铣加工设备

这套结构面向中小型板材、塑料件、轻型有色金属件的平面铣削、钻孔、开槽与轮廓修边作业，常见于家具样板制作、广告标识加工、治具基板修整、设备面板开孔以及小批量自动化零件试制。整机采用龙门移动式布局，工作台固定，X、Y轴承担横梁与滑座的平面进给，Z轴带动主轴完成垂向切削，整体刚性分配更适合中轻载连续加工，同时能减少运动件惯量对启停响应的影响。

台面集成真空吸附结构，底板内预留真空气路与分区密封边界，工件可通过多个M8螺栓压块辅助固定，也可直接依靠真空板吸持。这种复合装夹方式在薄板加工中能降低压板干涉，在较厚工件或切削力较大的工序中又能补充机械夹紧，避免单件移位。台面孔阵按规则排布，便于根据工件外形调整吸附区域，也为后续增加挡块、定位销或专用夹具预留安装接口。

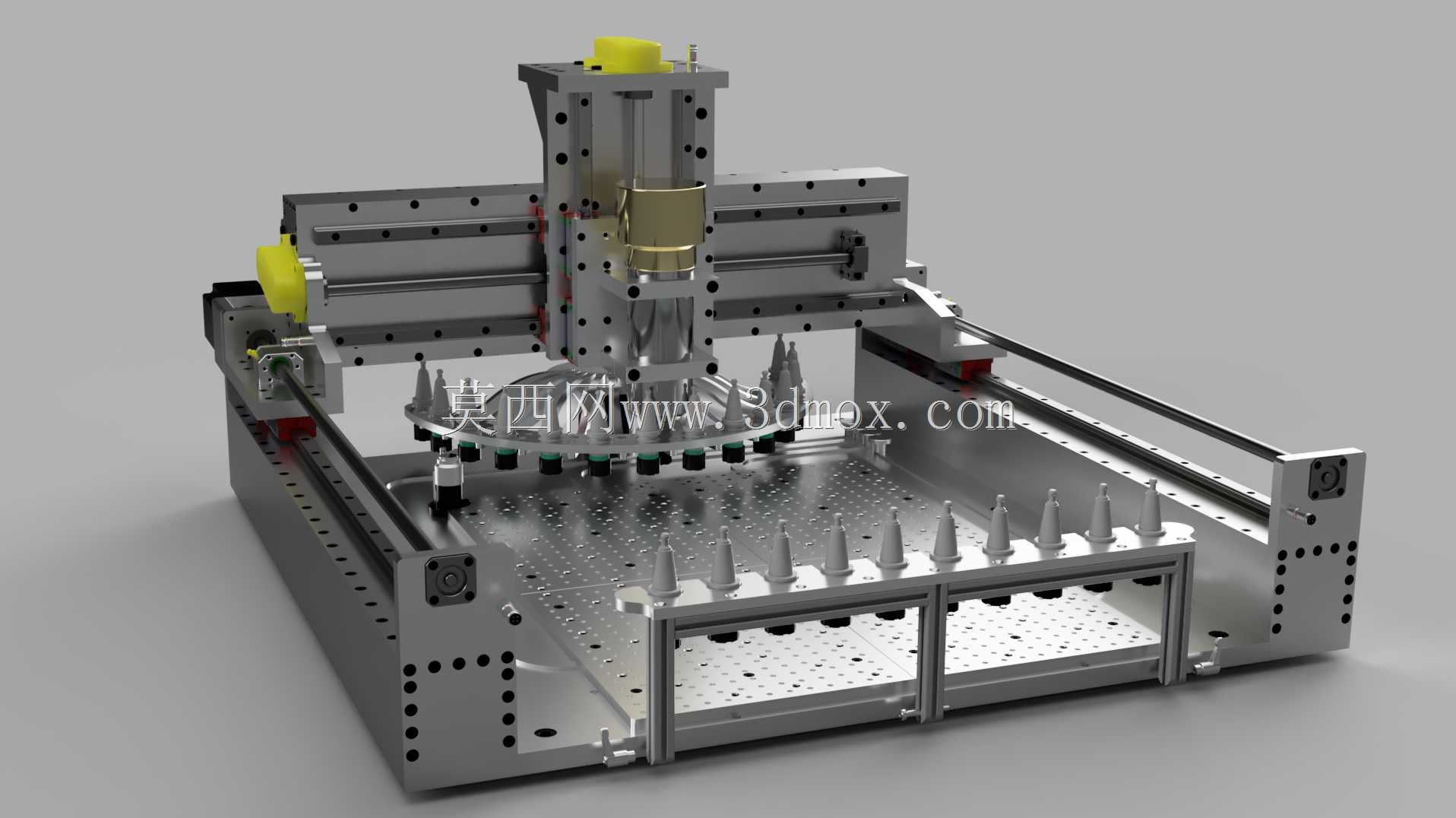

自动换刀部分围绕24位刀库展开，刀柄沿工作台前侧有序排列，主轴移动到换刀位置后完成松刀、取刀与复位。该设计减少了人工换刀停机时间，适合同一工件上连续使用不同直径铣刀、钻头或倒角刀的工序。主轴安装座兼容-80与-100心轴类型，相关安装孔位和连接边界经过预留，后续更换不同功率或转速的主轴时，不必大规模重构滑枕结构。

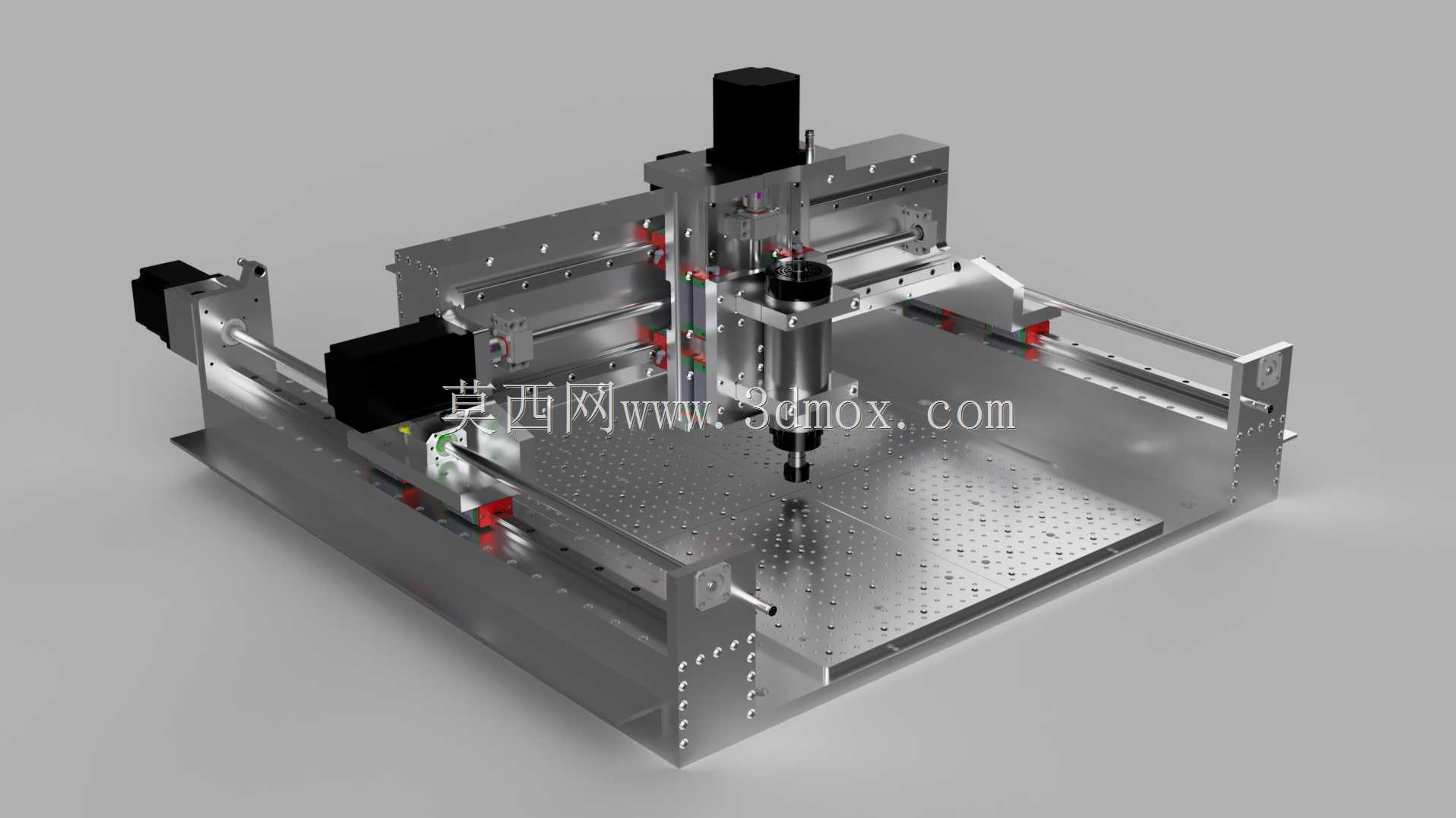

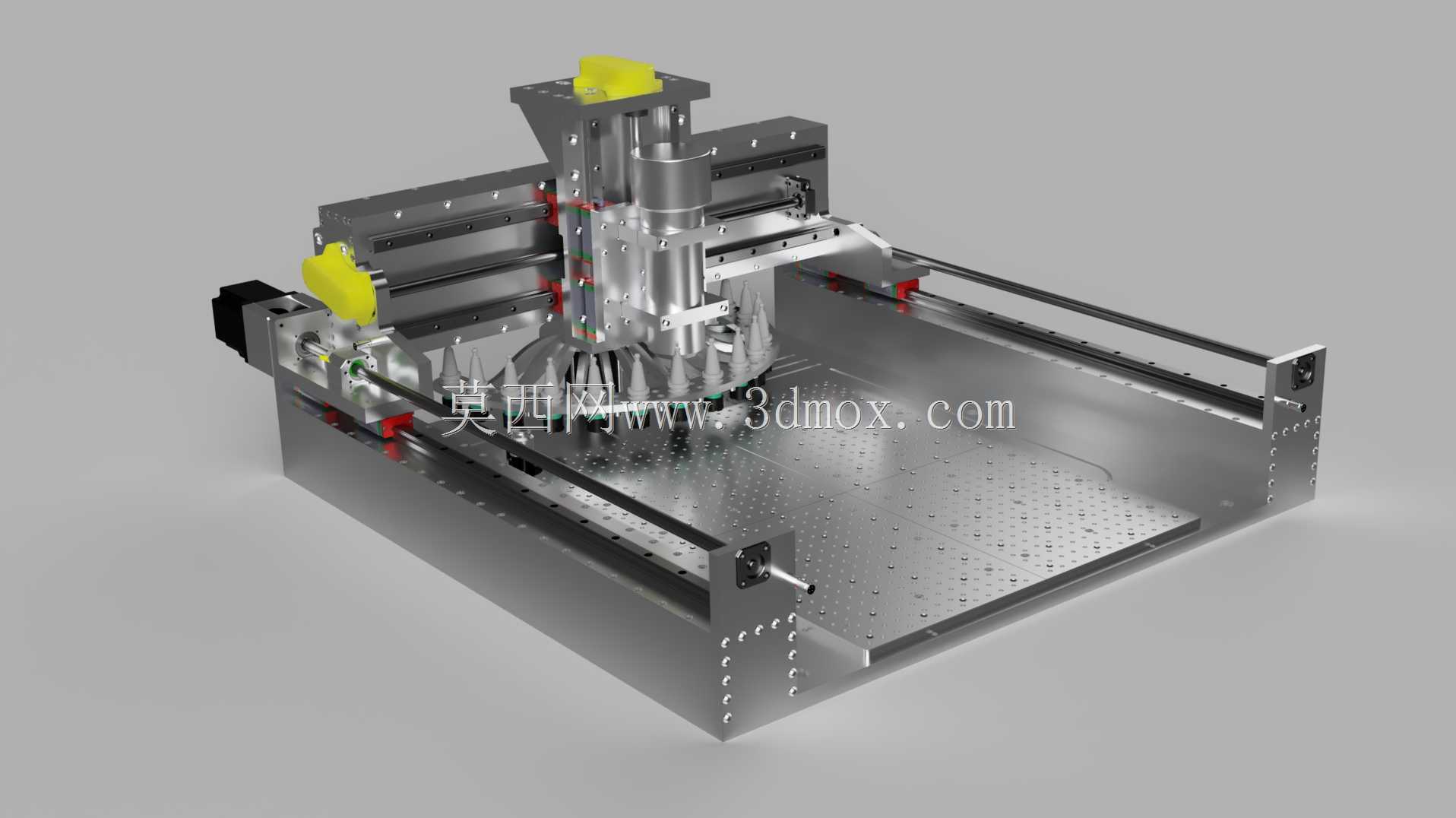

传动方面，X、Y、Z轴采用SFU16滚珠丝杠配合改进型螺母与螺母座，丝杠支撑、联轴器、导轨滑块和限位挡块的位置均在模型中明确表达。多主轴方案可根据需要配置GDK80、GDL80或JGL1003kW级主轴，以兼顾切削扭矩与高速精修。理论进给分辨率按0.025/0.05、5mm引线或10mm引线等组合进行匹配，便于工程师在选型阶段核算速度、脉冲当量与负载能力。

安全与检测环节布置了七个端部止动传感器，用于各轴硬限位前的减速与停止保护；版本中还加入刀具长度测量传感器，可在换刀后自动补偿刀长偏差。XY轴采用电缆拖链收纳动力线、编码器线与气管，Z轴支持手动添加，走线边界清晰，有利于现场装配时控制弯曲半径并避免线缆与运动部件干涉。

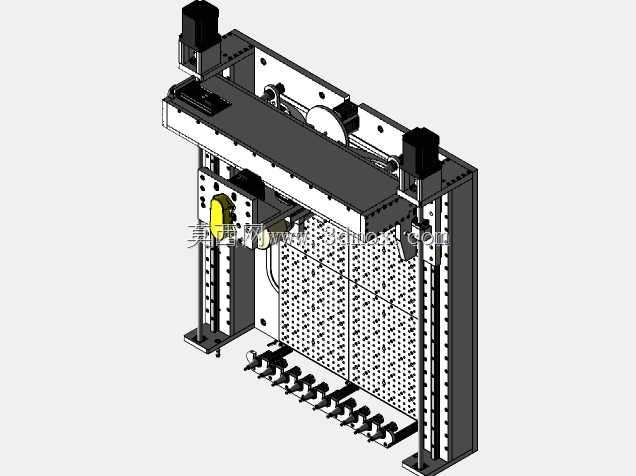

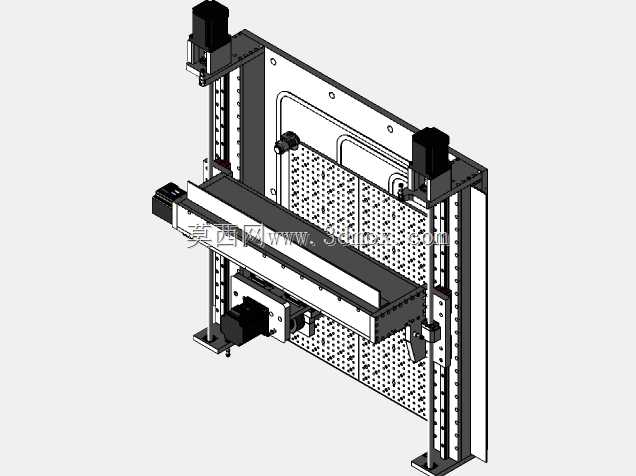

从安装边界看，设备主体围绕1700×350×350规格的数控路由器能力展开，底座、龙门横梁、滑座和主轴滑枕均以螺栓连接的板式构件为主，侧板上的阵列孔既承担装配定位，也为维修拆卸、附件扩展和局部加强提供余量。整机外形强调功能分区：下部为吸附工作台与刀库，中部为龙门导轨和拖链，上部为主轴及Z向进给单元。结构建模保留了紧固件、传感器、真空接口、主轴罩和刀位座等细节，可直接用于干涉检查、机构运动校核、加工区域确认以及外购件选型比对。
