35规格数控龙门铣床整机结构设计

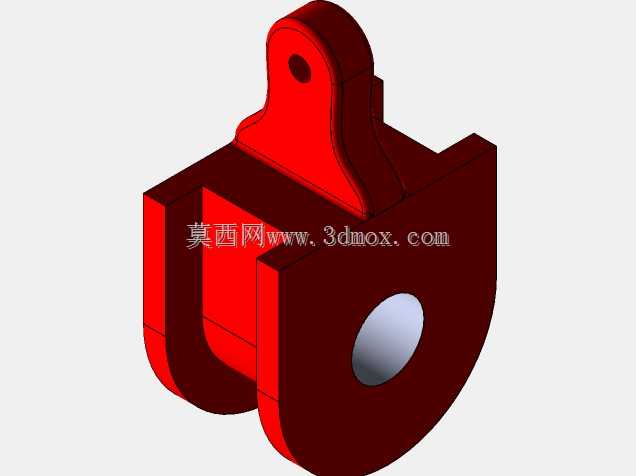

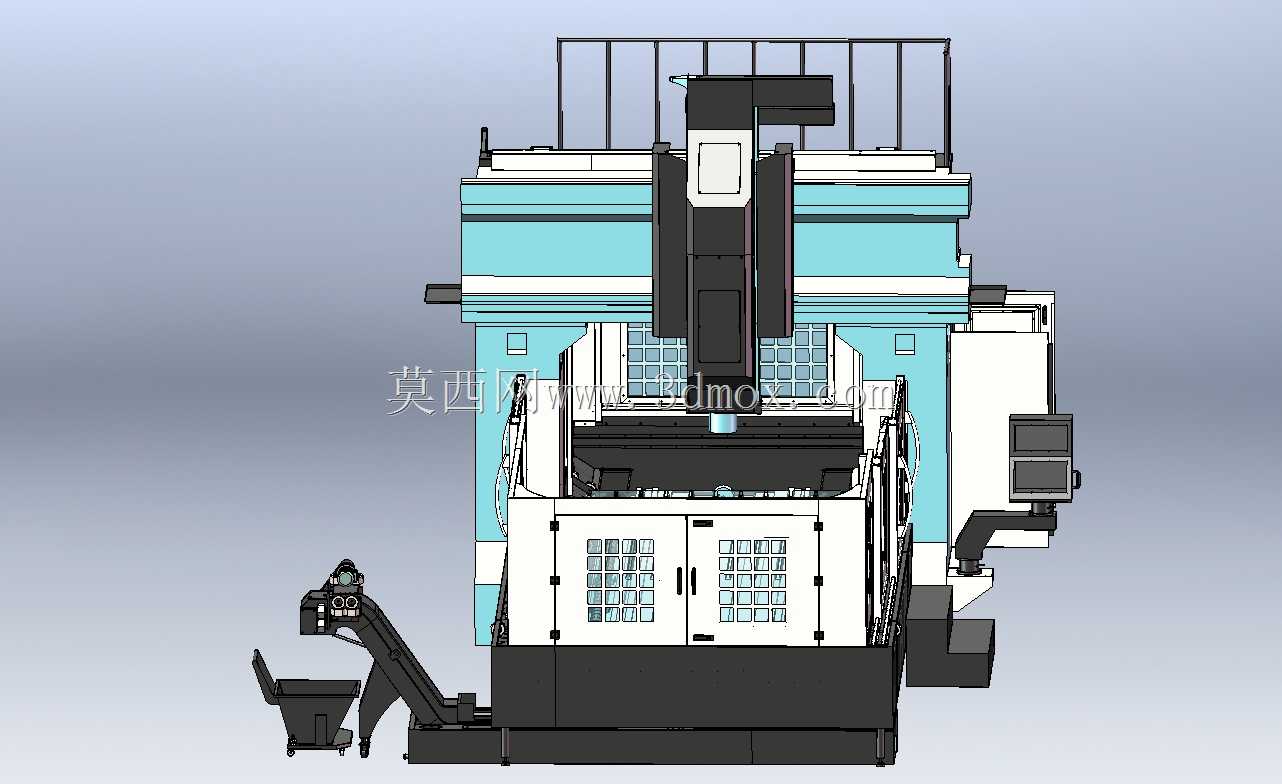

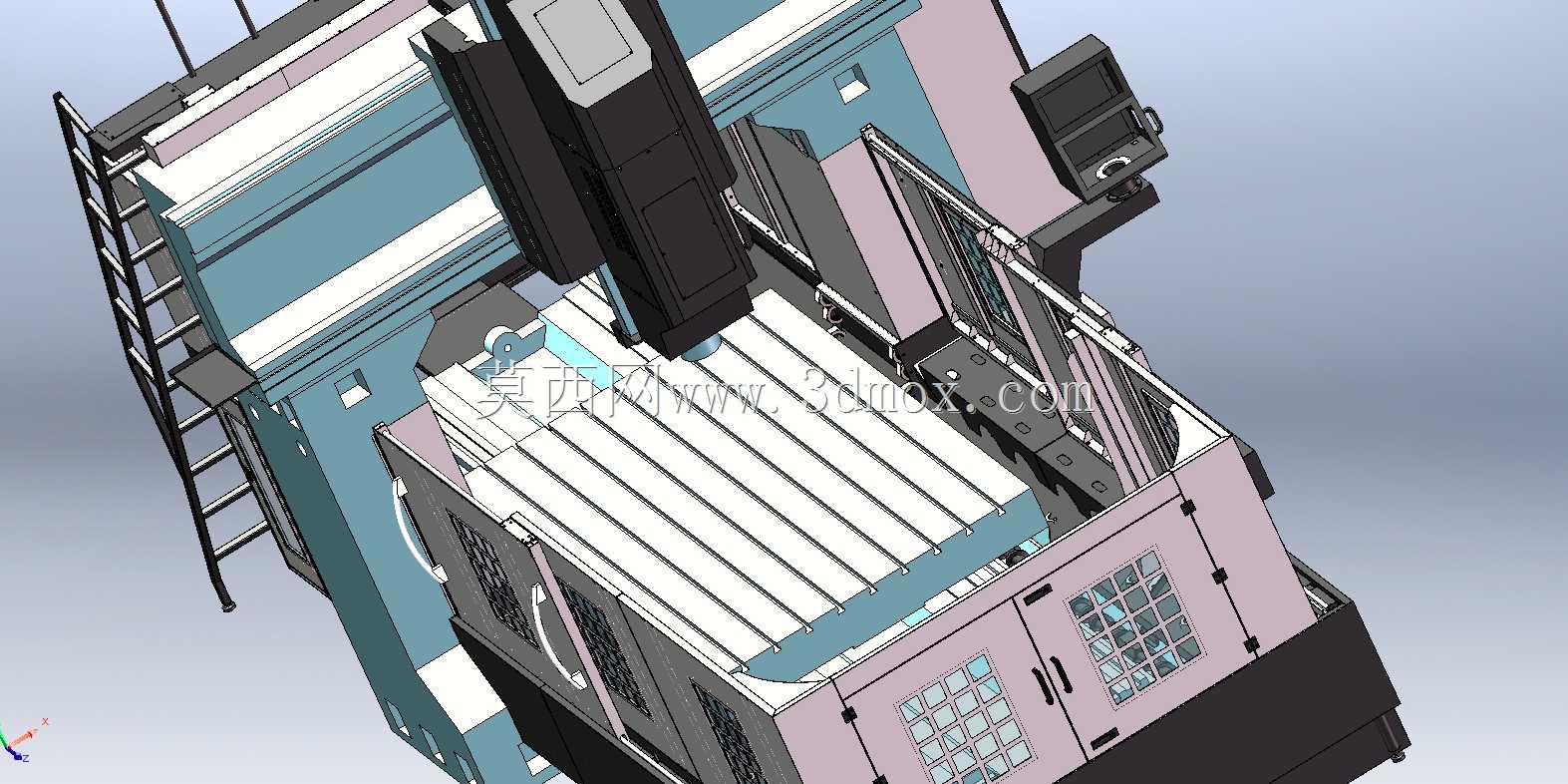

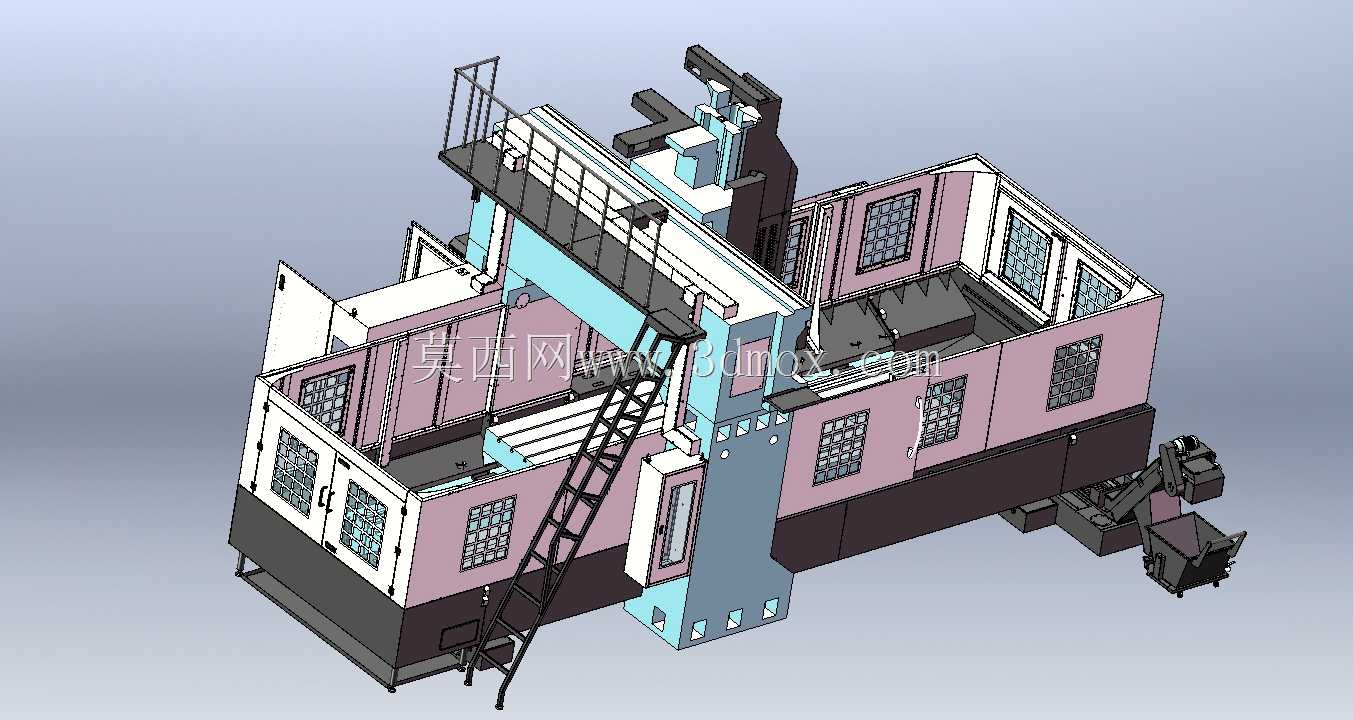

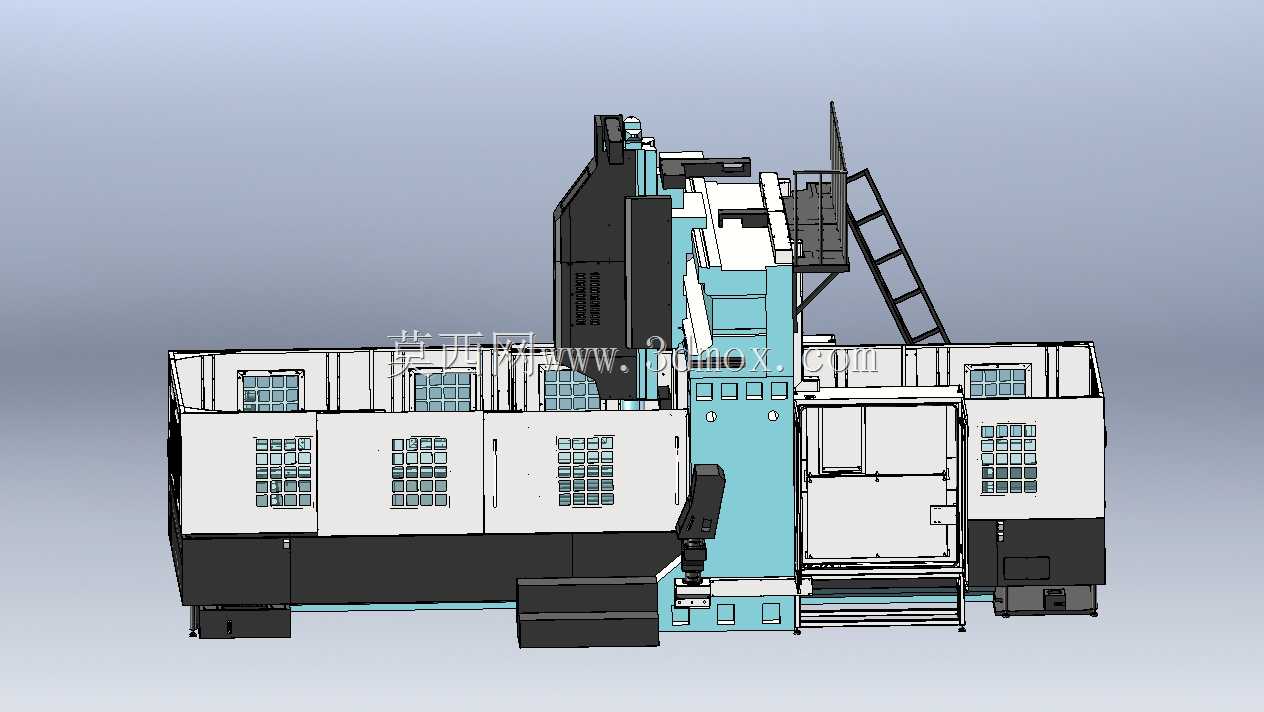

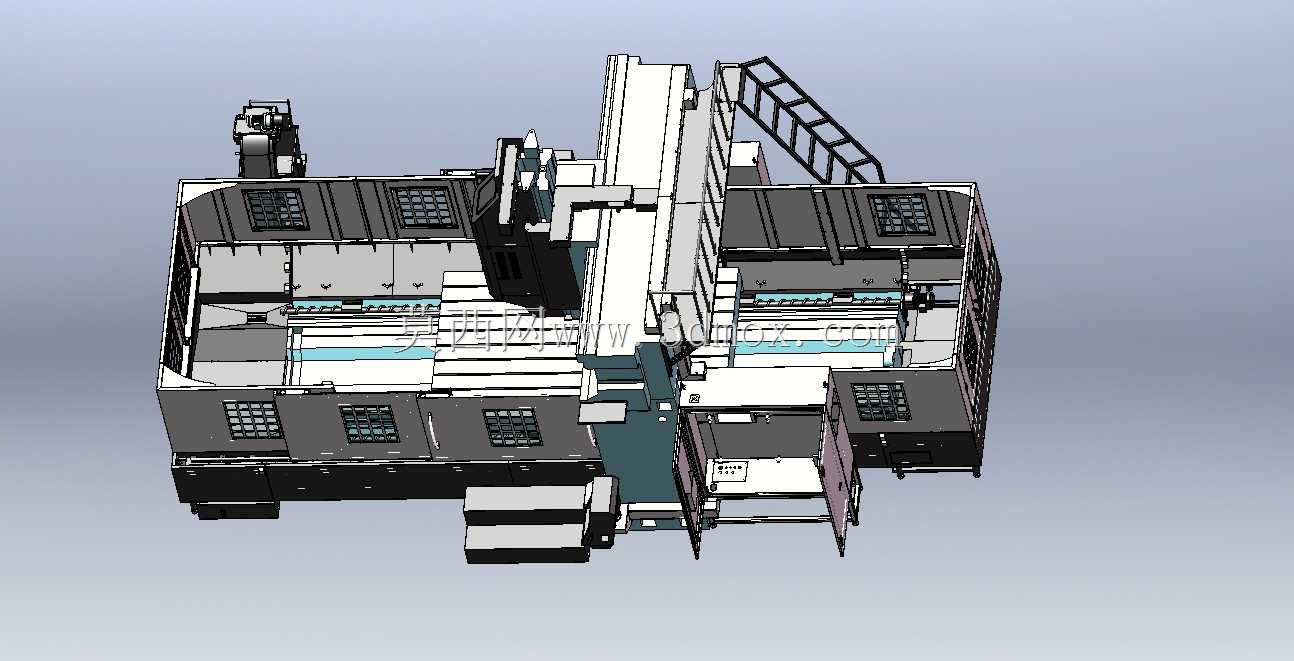

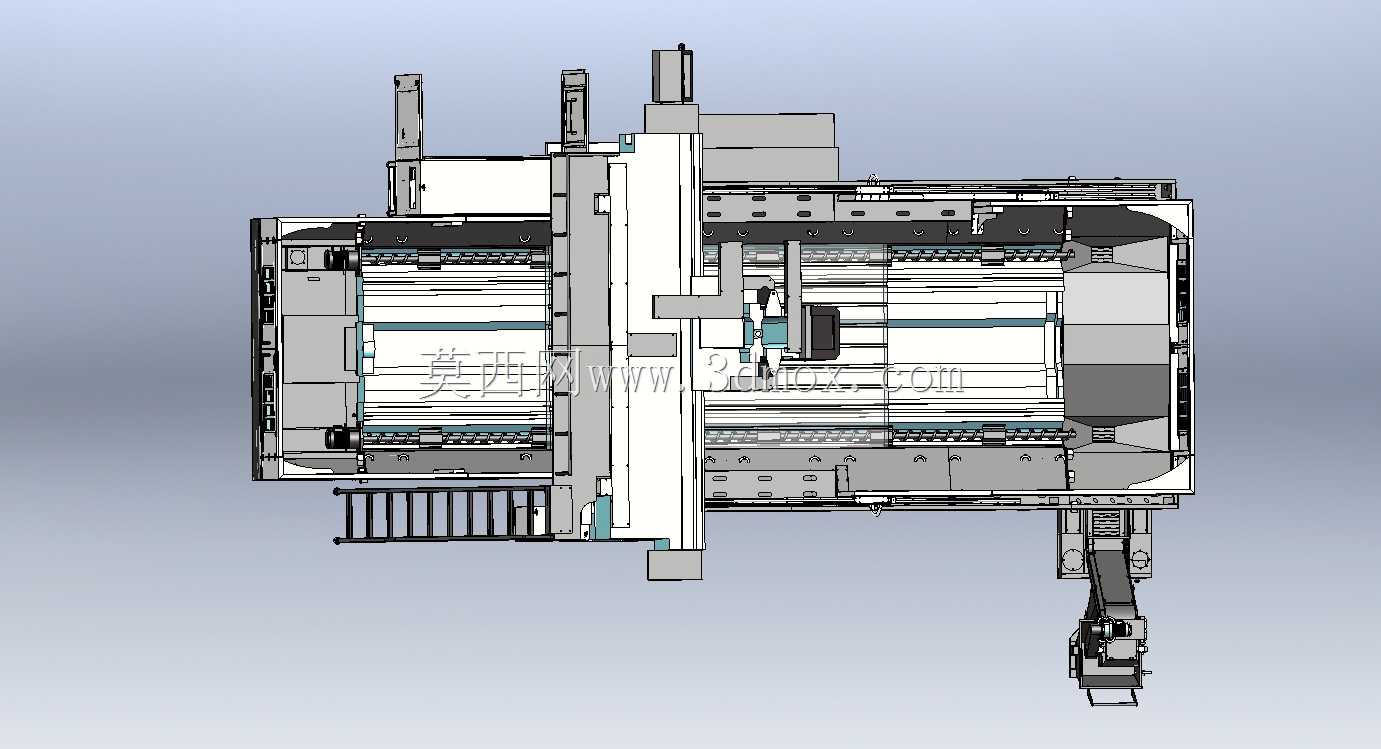

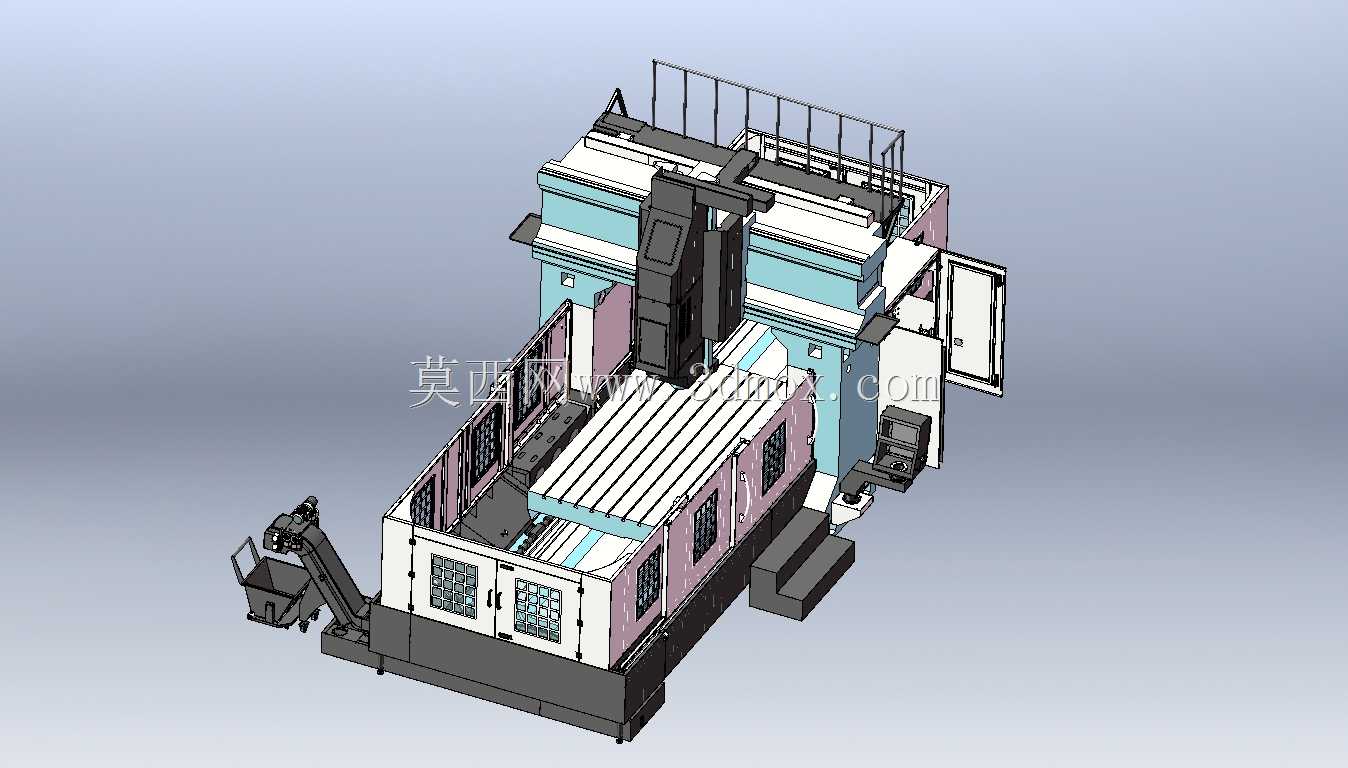

这款数控龙门铣床主要面向大型结构件、重型模具的平面、斜面、空间曲面以及孔系加工场景，在船舶配套结构件加工、工程机械重型构件铣削、大型汽车覆盖件模具精加工、风电零部件粗精加工环节都有广泛应用，可适配黑色金属、有色金属及部分非金属复合材料的铣削、钻削、镗削、铰孔等多工序加工，一次装夹即可完成多面加工，有效减少大型工件多次装夹带来的定位误差，提升重型零件加工精度一致性。从结构设计逻辑来看，整机采用定梁式龙门框架布局，床身与龙门立柱采用一体化高刚性铸铁结构设计，内部布置米字型加强筋结构，可抵消大切削量加工时产生的切削振动，保证主轴在全行程范围内的刚性输出。主轴箱采用滑枕式结构，沿横梁导轨做横向进给运动，工作台沿床身导轨做纵向进给运动，垂直方向进给由滑枕沿主轴箱导轨完成，三轴进给均采用重载直线导轨搭配大直径滚珠丝杠传动，配合伺服电机直连驱动，可保证低速进给无爬行、高速进给无振动，满足粗加工大切削量进给与精加工微量进给的不同工况需求。整机外围配置全封闭安全防护结构，操作侧设置双开防护门方便工件吊装，侧面预留爬梯与顶部检修平台，方便设备日常维护时对顶部传动部件、润滑管路的检修作业，排屑系统采用链板式排屑器布置在床身侧方，可将加工产生的切屑自动输送至集屑车，减少人工清理切屑的工作量。从安装边界来看，整机纵向行程覆盖3.5米加工范围，横向行程适配龙门内宽尺寸，安装时需预留地基深度不低于800mm，周边预留不小于1.2米的操作与维护空间，设备总重量满足重型切削的刚性需求，地基需做水平防震处理，避免周边设备振动传导影响加工精度。设计过程中对各运动部件的干涉情况做了全行程校验，防护钣金与运动部件的安全间隙控制在15mm以上，避免高速运动时出现剐蹭，润滑系统采用集中自动润滑设计，可定时定量对各导轨、丝杠传动副加注润滑脂，减少人工维护频次，延长传动部件使用寿命。操作面板布置在设备前部可旋转支架上，操作人员可根据工件装夹位置调整面板角度，方便加工过程中对刀、参数调整等操作，电气柜采用独立密封结构布置在设备侧方，预留散热通风通道，可适配车间多粉尘、多油污的加工环境。
