透明外壳可视化结构辊轴承三维设计

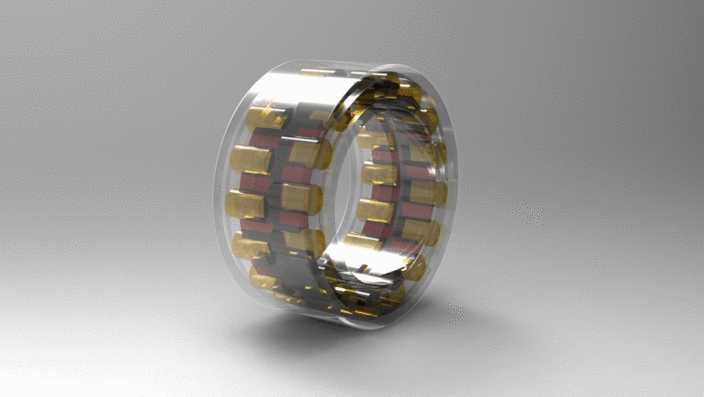

本辊轴承三维设计采用参数化建模思路完成整体结构搭建，建模过程中优先对轴承核心承载结构进行基准定位，先完成内圈、外圈的环形基体轮廓绘制，通过回转特征生成基础环体结构，再对滚道曲面进行曲率连续优化，保证滚动体运转时的接触应力均匀分布。滚动体采用圆柱辊子构型，按照等节距圆周阵列规则完成排布，每颗辊子与保持架的兜孔结构做间隙配合设计，保持架采用分段式隔仓结构，相邻辊子之间设置定位隔挡，避免运转过程中辊子出现偏斜、相互摩擦的问题。为直观展示轴承内部装配关系，设计中额外增加了透明外壳结构，外壳采用高透材质参数设置，渲染阶段调整材质的折射率、透光率与表面粗糙度参数，模拟透明工程塑料的视觉效果，既可以完整呈现内部辊子、保持架的排布逻辑，也能清晰展示轴承的整体装配层级。材质分配阶段，金属内圈、外圈与辊子采用金属材质，调整金属度、粗糙度参数模拟轴承钢的哑光金属质感，保持架部分采用铜合金材质参数，呈现暖调金属色泽与金属内、外圈形成视觉区分，透明外壳添加轻微的环境反射效果，提升整体渲染的真实感。结构设计阶段针对3D打印的工艺特性做了适配优化，对所有锐边做圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂，将最小壁厚控制在适配打印工艺的合理区间，层厚参数匹配常规FDM3D打印机的成型精度，保证打印成品可以完整还原轴承的结构细节，同时满足装配演示的功能需求。整体模型完成装配校验后，通过渲染环境搭建，添加柔和的环境光与定向补光，突出透明外壳的通透质感与内部金属零件的结构层次，最终呈现出结构清晰、细节完整的可视化辊轴承模型，可用于机械结构教学、装配演示、3D打印成型验证等多个场景。
