农用复式作业深松整地设备结构设计

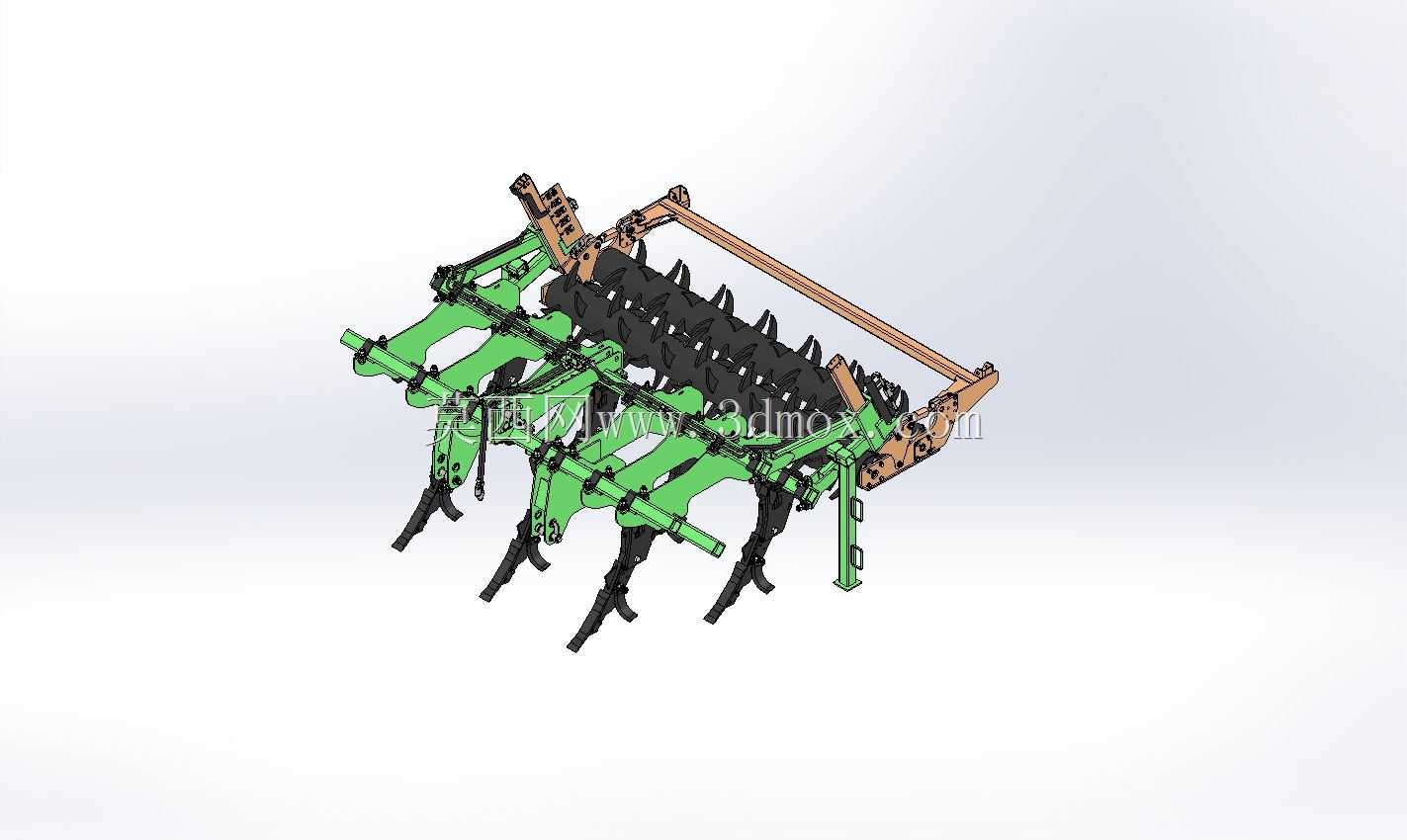

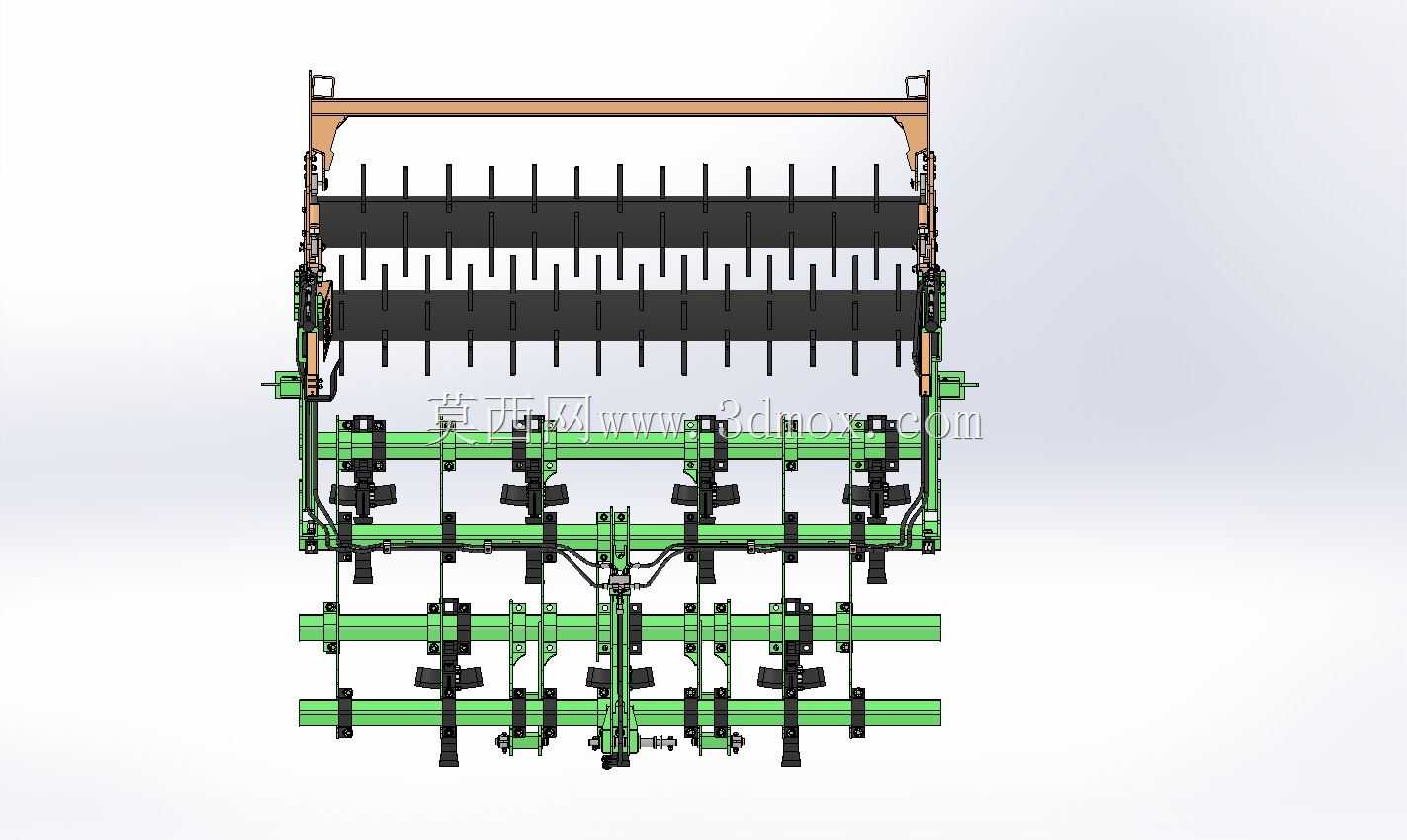

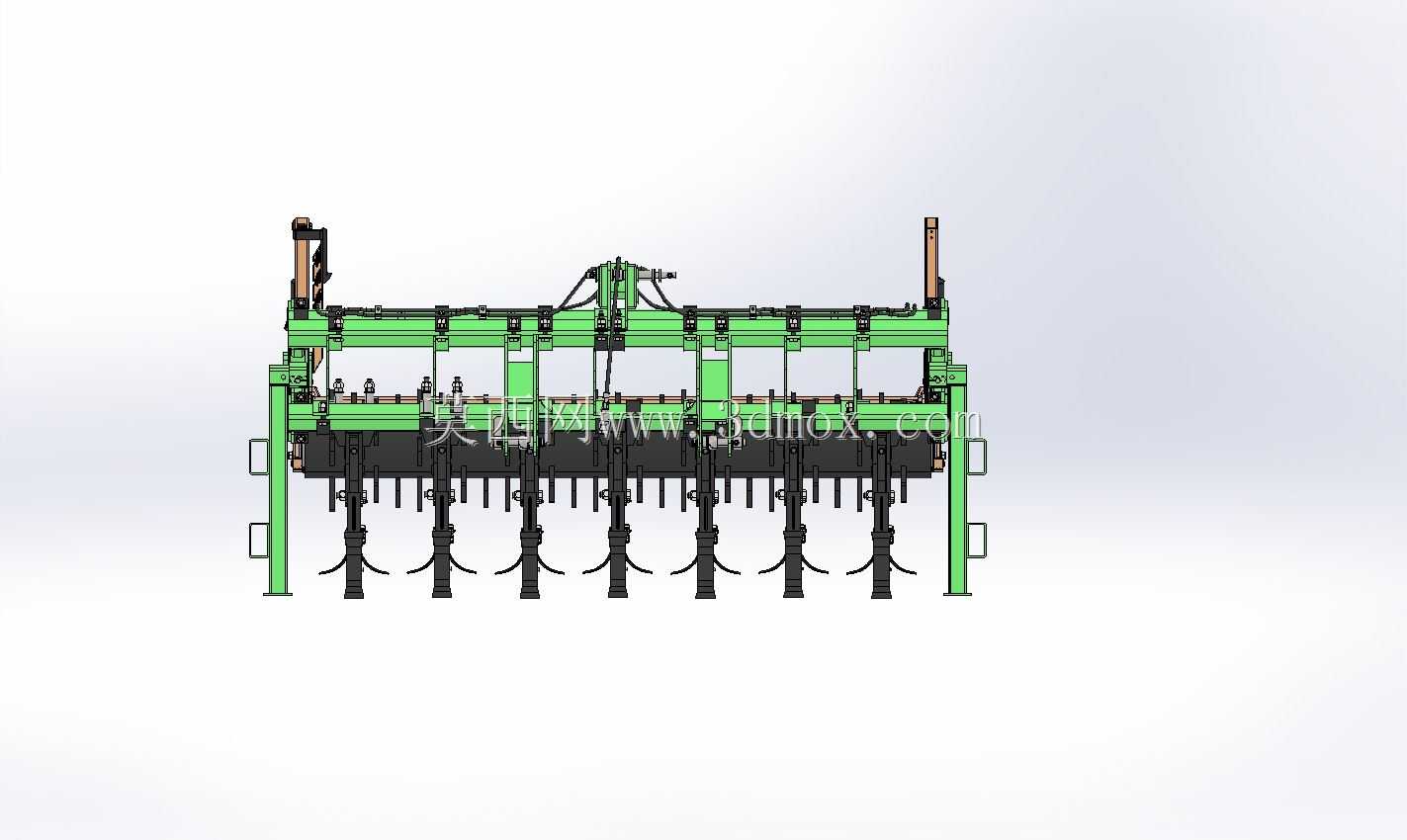

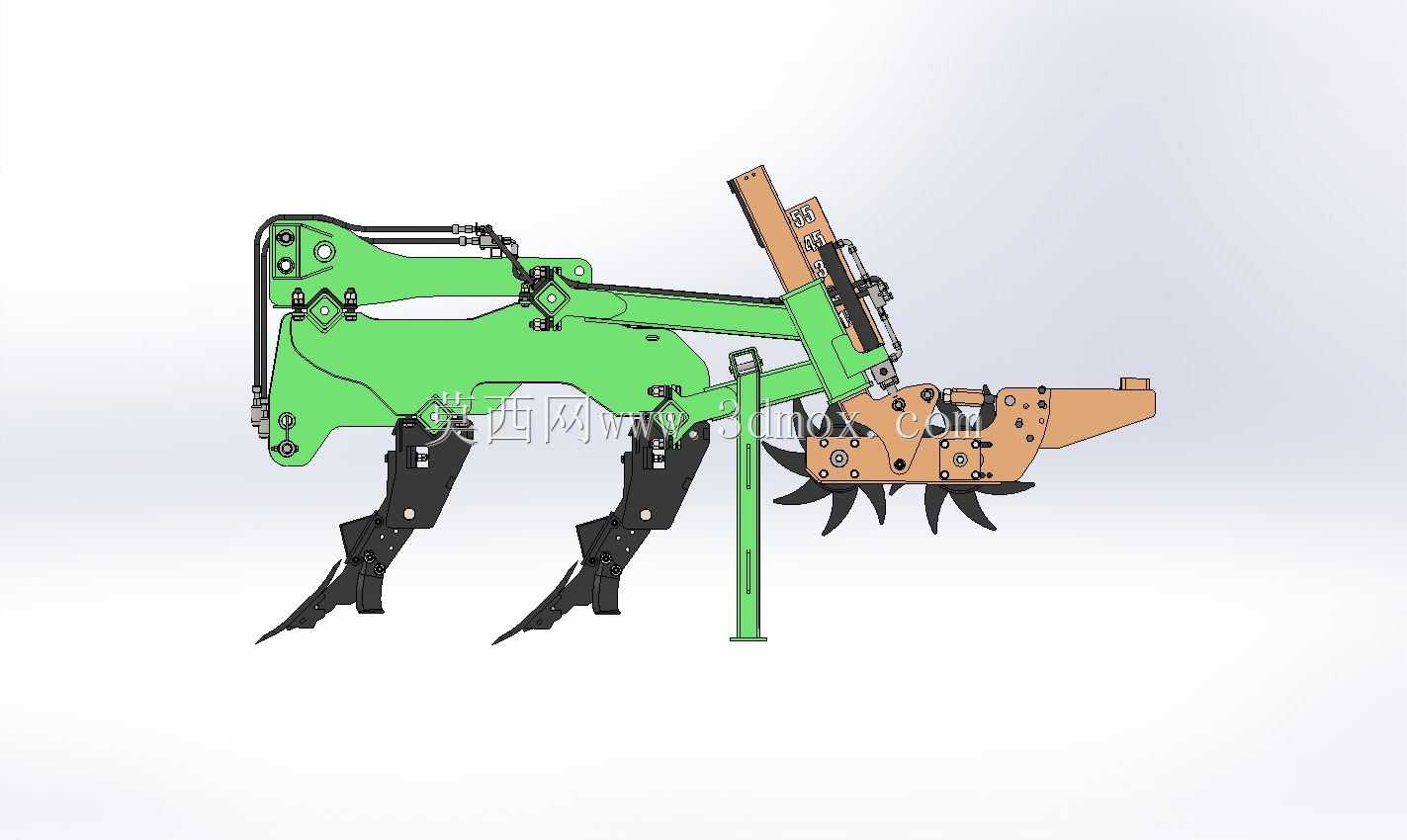

该深松设备主要面向旱作农业区的耕地保护性耕作场景，适配大马力轮式拖拉机作为牵引动力，可在作物播种前或收获后完成深层土壤疏松作业，打破长期浅耕形成的犁底层，提升土壤的透水透气性能，增强雨水入渗能力与土壤蓄水保墒效果，同时不打乱原有土层结构，减少表层土壤的风蚀水蚀风险，广泛适用于东北黑土区、华北旱作区、西北黄土高原区的大田耕地整理作业，也可配合秸秆还田工序完成复式作业，降低农机进地频次，减少作业过程对土壤的反复碾压。设备整体采用多排深松铲交错排布的结构设计，作业幅宽适配3米幅宽的标准化农艺种植要求，各深松铲按照前后错位的方式安装在主梁框架上，作业过程中相邻铲体的作业范围互不干扰，避免出现土壤拥堵、铲体缠草的问题，深松铲选用弧形凿式铲型，入土角经过反复优化调整，既能够保证铲尖顺利切入30至40厘米深度的土层，又能降低作业过程的牵引阻力，减少配套动力的功率损耗。设备的主梁采用高强度矩形钢管焊接成型，整体框架做了加强筋补强设计，能够承受深松作业过程中遇到硬质土层、石块时的冲击载荷，各深松铲与主梁的连接位置设置了过载保护结构，当作业阻力超过设定阈值时，铲体会自动向上抬升避让障碍物，避免铲柄断裂或主梁变形。设备上部设置了横向连接架与拖拉机后悬挂系统匹配，挂接点的尺寸符合农用拖拉机三点悬挂的通用安装标准，用户无需额外改装即可完成挂接，挂接架上设置了多档位调节孔位，可根据作业需求调整整机的作业角度与入土深度。设备两侧设置了限深支撑结构，可根据地块的土壤条件与农艺要求灵活调整深松深度，保证整个作业幅宽范围内的耕深一致性，避免出现深浅不一的作业效果。深松铲的铲尖采用可更换的耐磨结构设计，长期作业磨损后只需更换铲尖部件即可，无需更换整根铲柄，降低设备的后期使用维护成本。设备的整体结构布局紧凑，运输状态下的外形尺寸满足农村道路通行的宽度要求，作业状态下各部件的运动边界经过校核，不会出现部件干涉、碰撞的问题，框架表面采用重型农机专用的防腐耐磨涂装处理，能够适应田间高湿、多尘、带腐蚀性肥料的作业环境，延长整机的使用寿命。
