GT2型6mm皮带无齿张紧轮结构设计

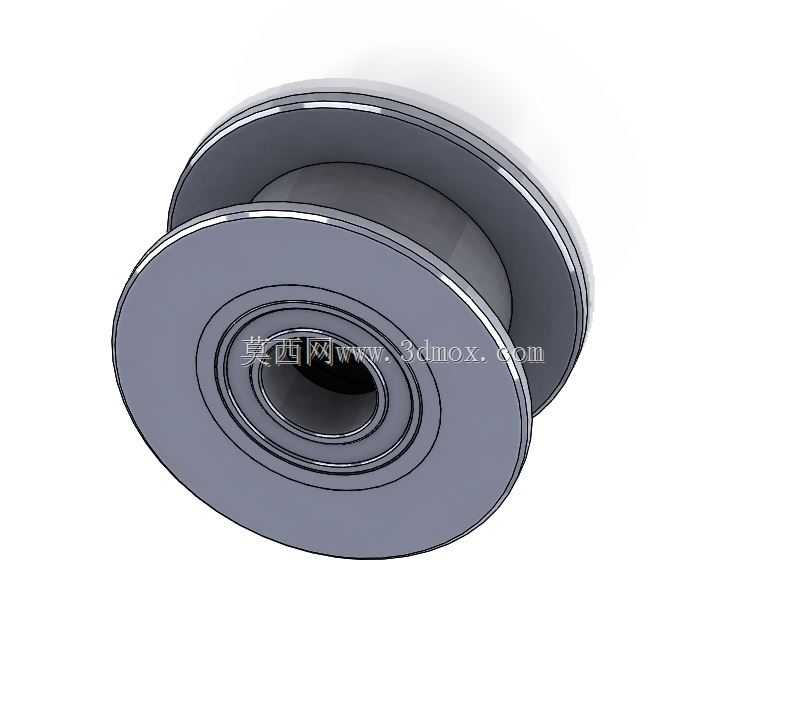

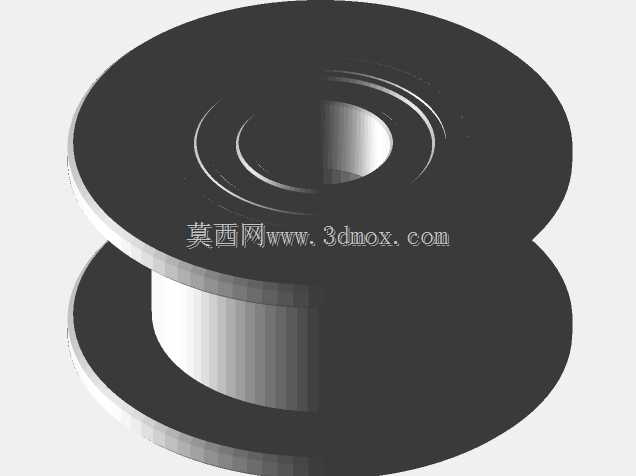

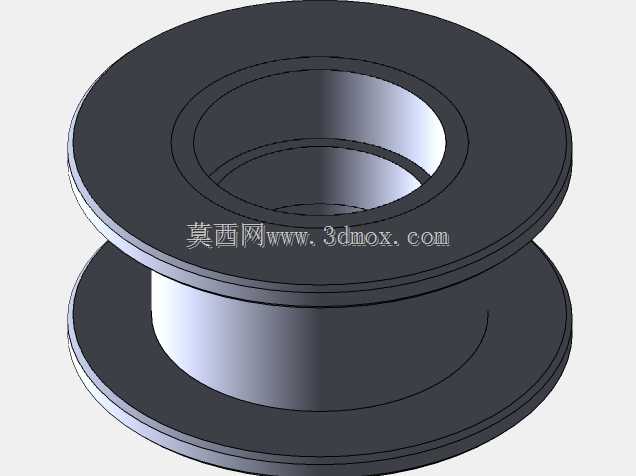

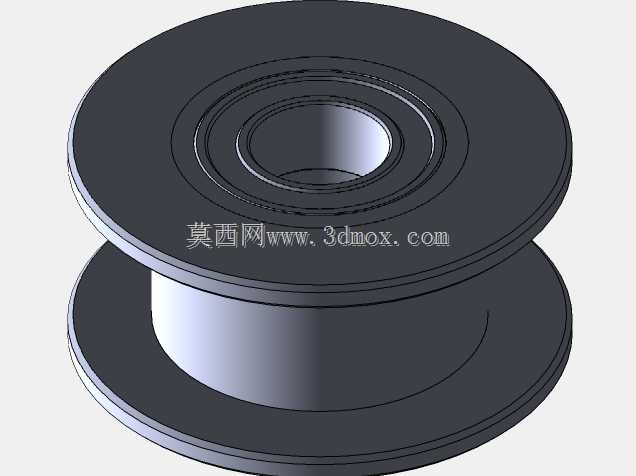

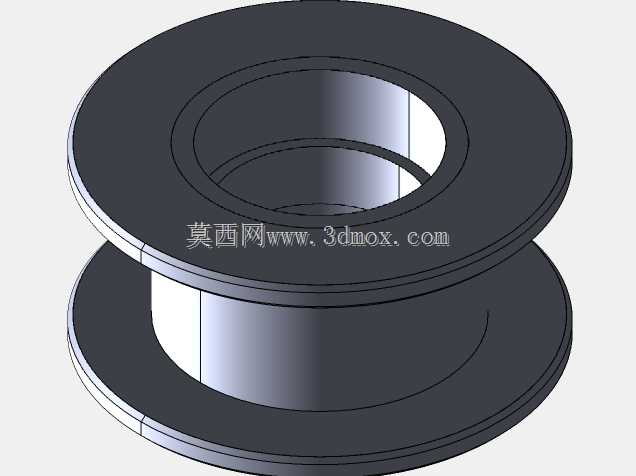

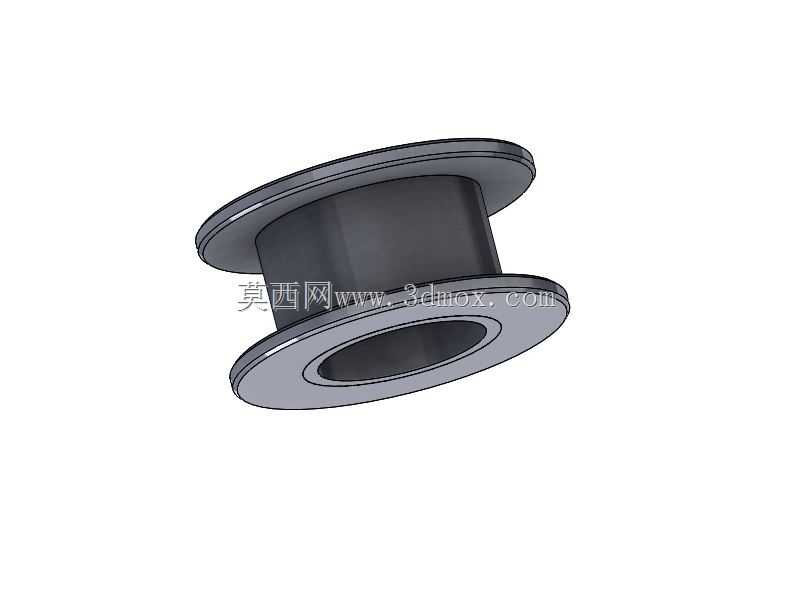

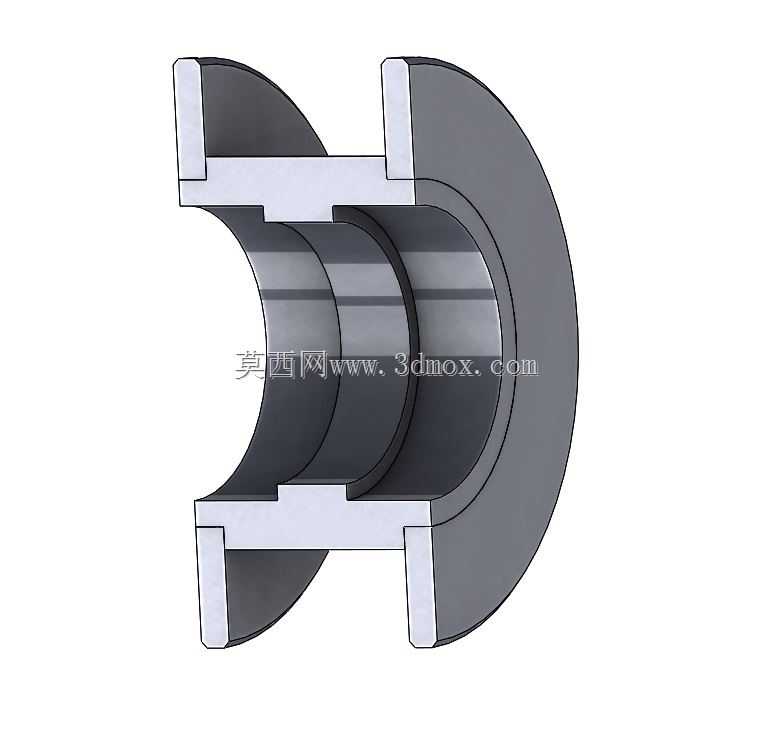

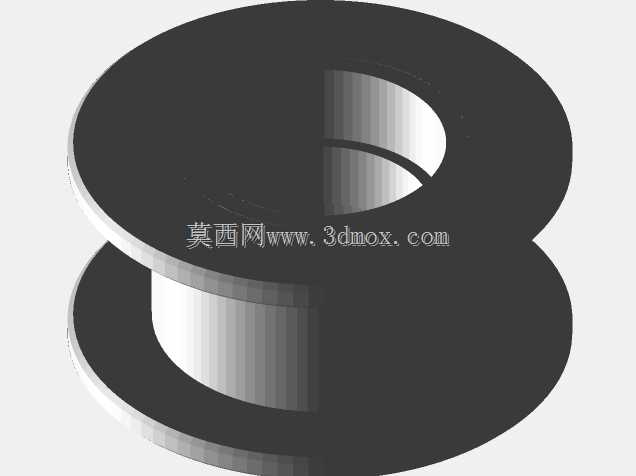

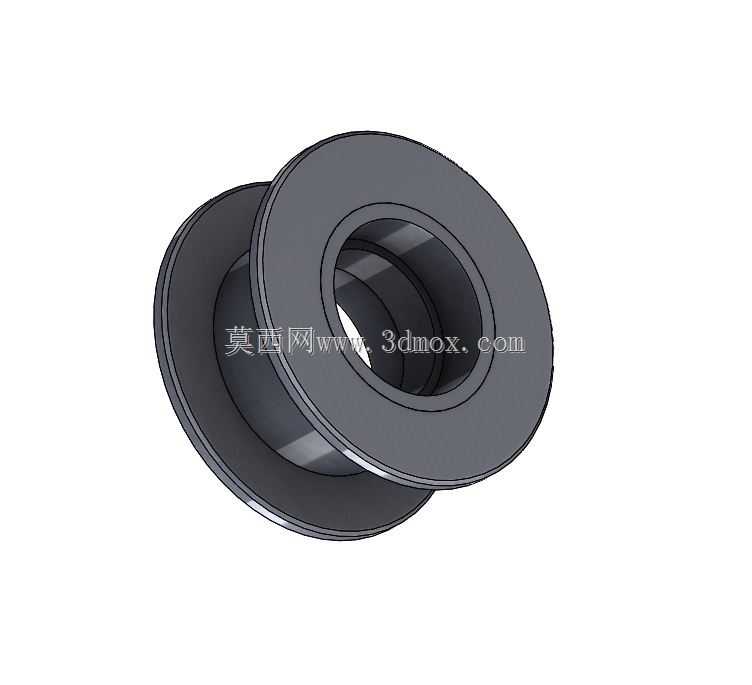

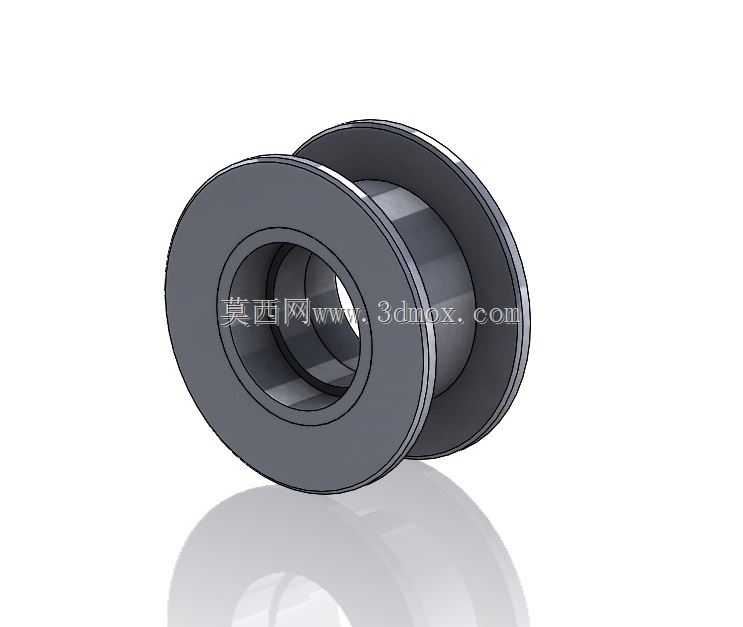

这款GT2规格无齿张紧轮，主要适配宽度6mm的同步齿形带传动场景，广泛应用在小型自动化传动机构、桌面级精密传动设备、轻工输送线的皮带张紧环节中，是同步带传动系统里保障传动精度、维持皮带合理张紧力的核心配套部件。在实际传动系统运行中，同步带长期受交变载荷作用会出现蠕变伸长，若张紧力不足会引发皮带跳齿、传动丢步、传动精度下降等问题，张紧力过大则会加剧皮带与带轮的磨损，提升传动系统的运行负载与噪音，这款无齿张紧轮正是为平衡这一矛盾设计，通过合理的安装位置调整，可将皮带张紧力维持在设计区间内，同时作为惰轮改变皮带的包绕路径，适配紧凑空间内的传动布局需求。该张紧轮采用无齿光面轮槽设计，轮槽型面经过适配6mm宽度GT2皮带的轮廓优化，槽宽与槽深严格匹配皮带的截面尺寸，运行时皮带与轮槽侧面贴合顺畅，不会出现卡滞、偏磨的问题，轮体采用内嵌深沟球轴承的结构设计，内置轴承的内孔直径3mm，轮体外径9mm，轮体总宽度适配6mm皮带的安装空间，安装时仅需将轴承内孔穿入对应直径的固定轴，即可实现轮体的顺畅转动，转动过程中径向跳动量控制在极小范围内，不会额外引发皮带的横向窜动。设计过程中重点考量了轮体的受力均衡性，两侧挡边的高度与厚度经过反复校核，既能够有效防止皮带运行过程中从轮槽脱出，又不会因为挡边过高与皮带侧边产生额外摩擦，轮体的材质选型兼顾了轻量化与耐磨需求，表面粗糙度经过优化，能够降低皮带运行过程中的摩擦损耗，延长皮带的整体使用寿命。在安装边界上，这款张紧轮的固定轴直径需与轴承内孔匹配，安装位置需要布置在皮带的松边侧，调整张紧力时以皮带按压挠度符合传动设计要求为准，不需要额外的复杂固定结构，安装维护十分便捷，既可以用在固定张紧位置的传动布局中，也可以适配带有张紧调整滑槽的活动安装结构，能够满足不同紧凑程度的传动系统设计需求，有效提升传动系统的运行稳定性，降低后期维护的频次。
