PCIE4.0提升板电缆与支架连接结构设计

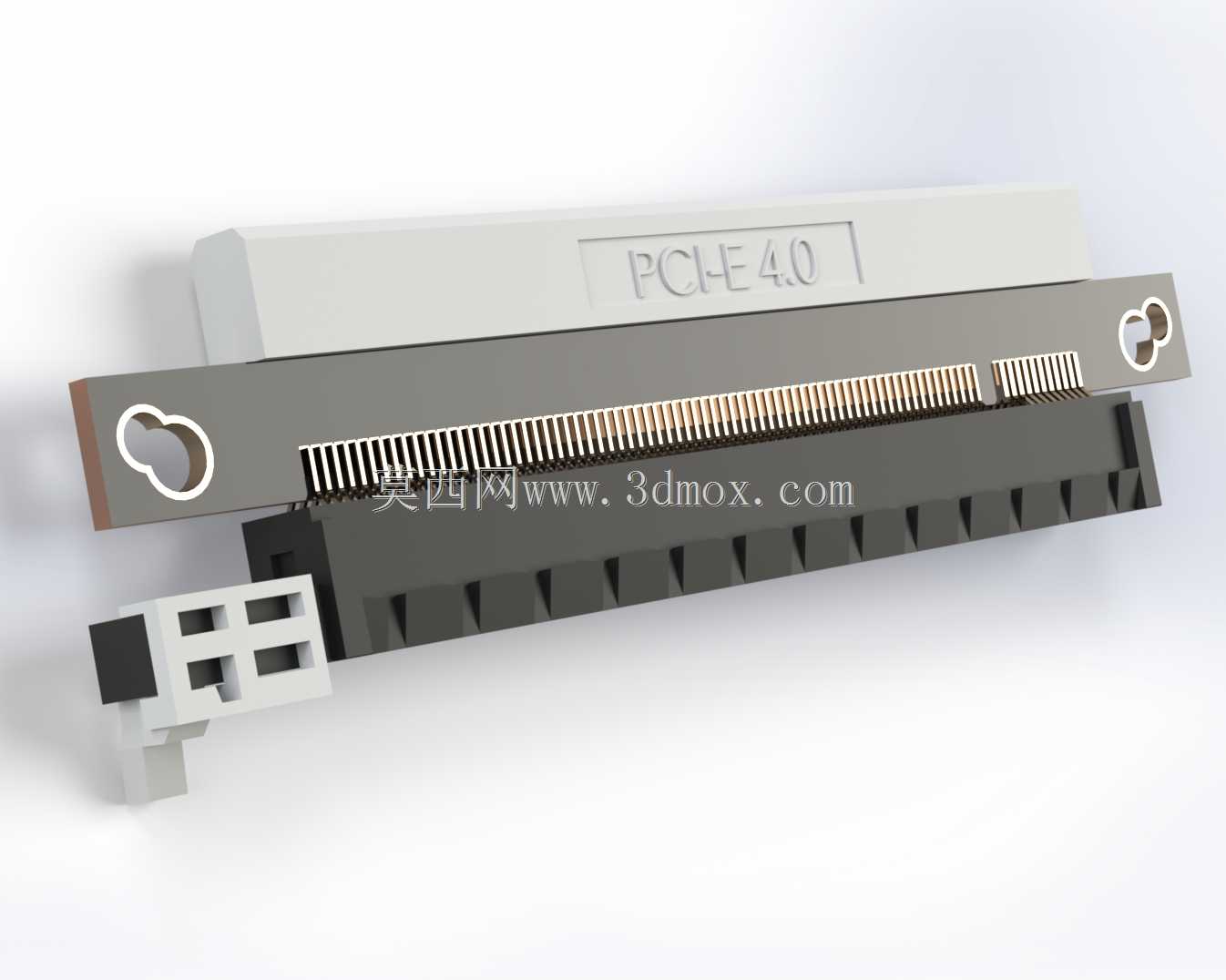

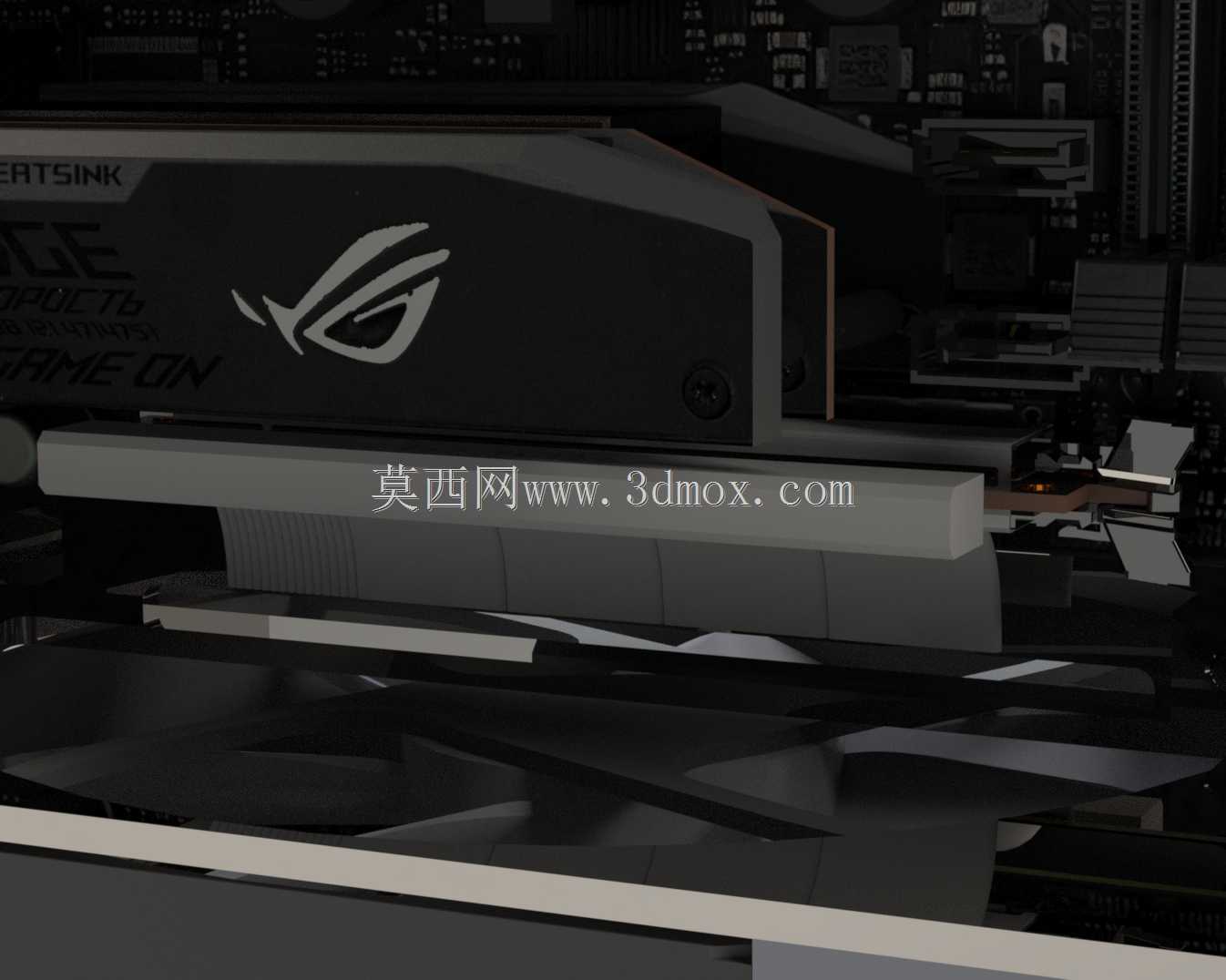

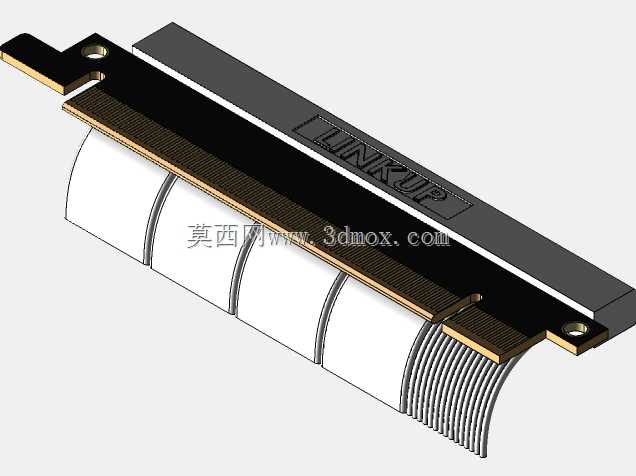

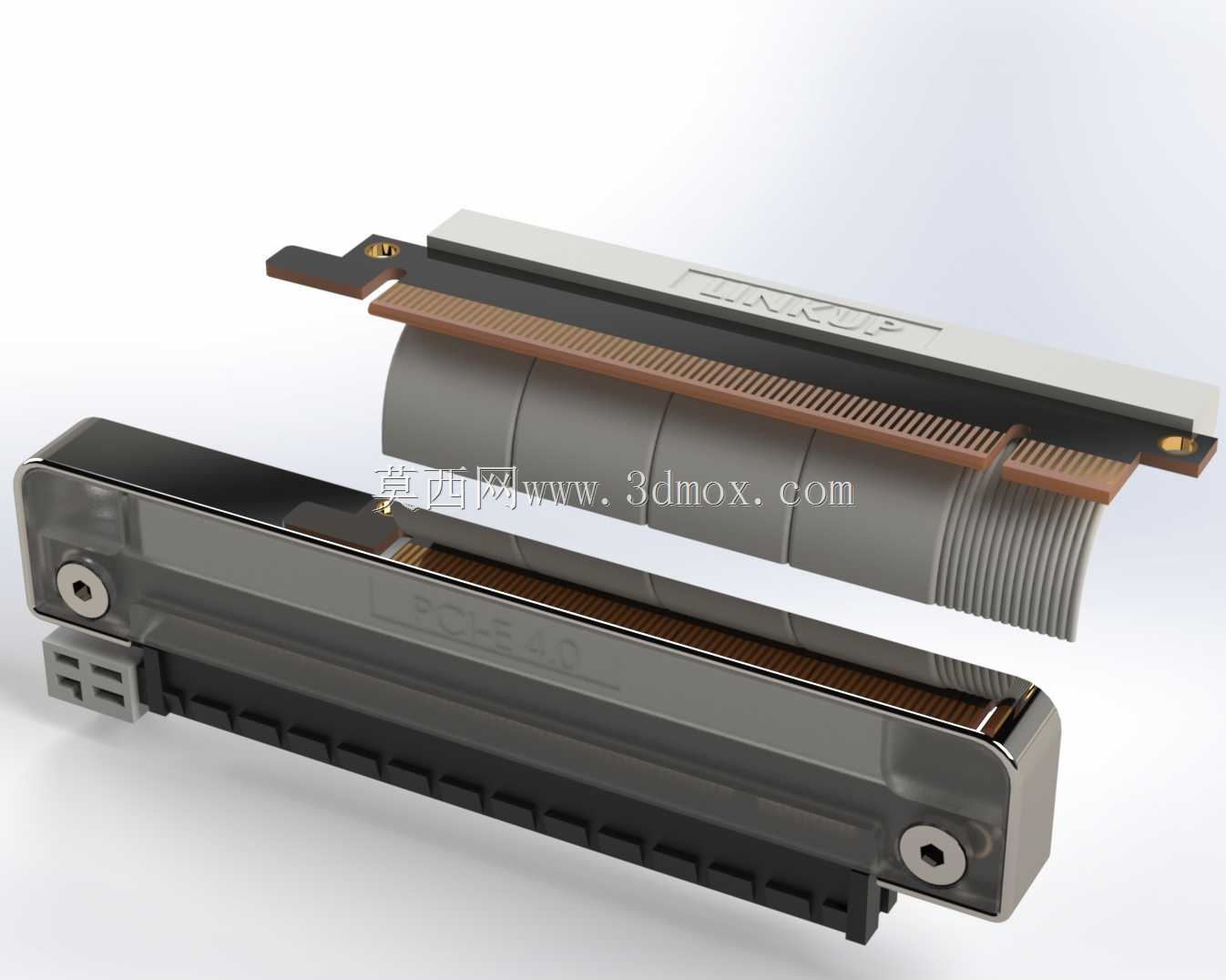

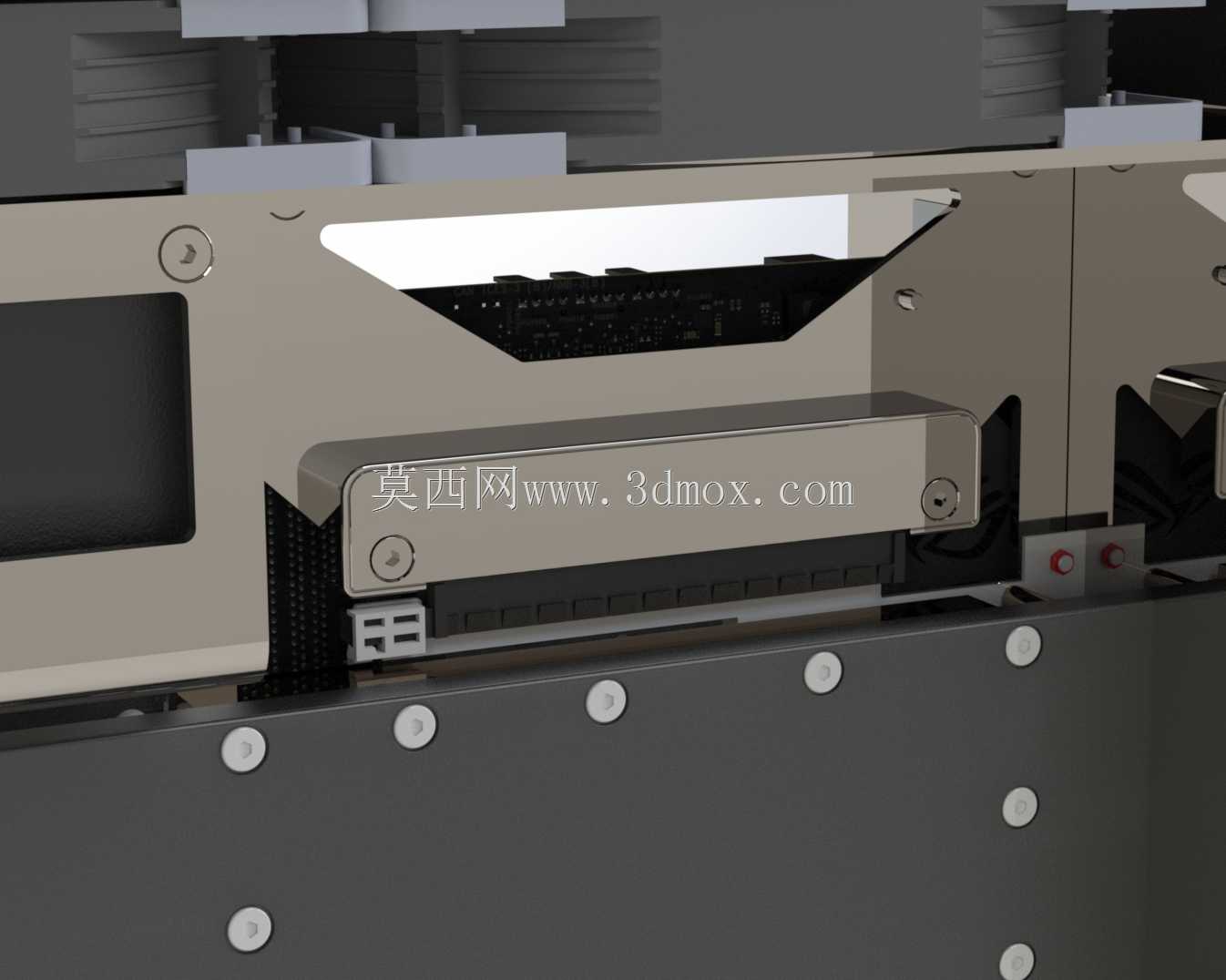

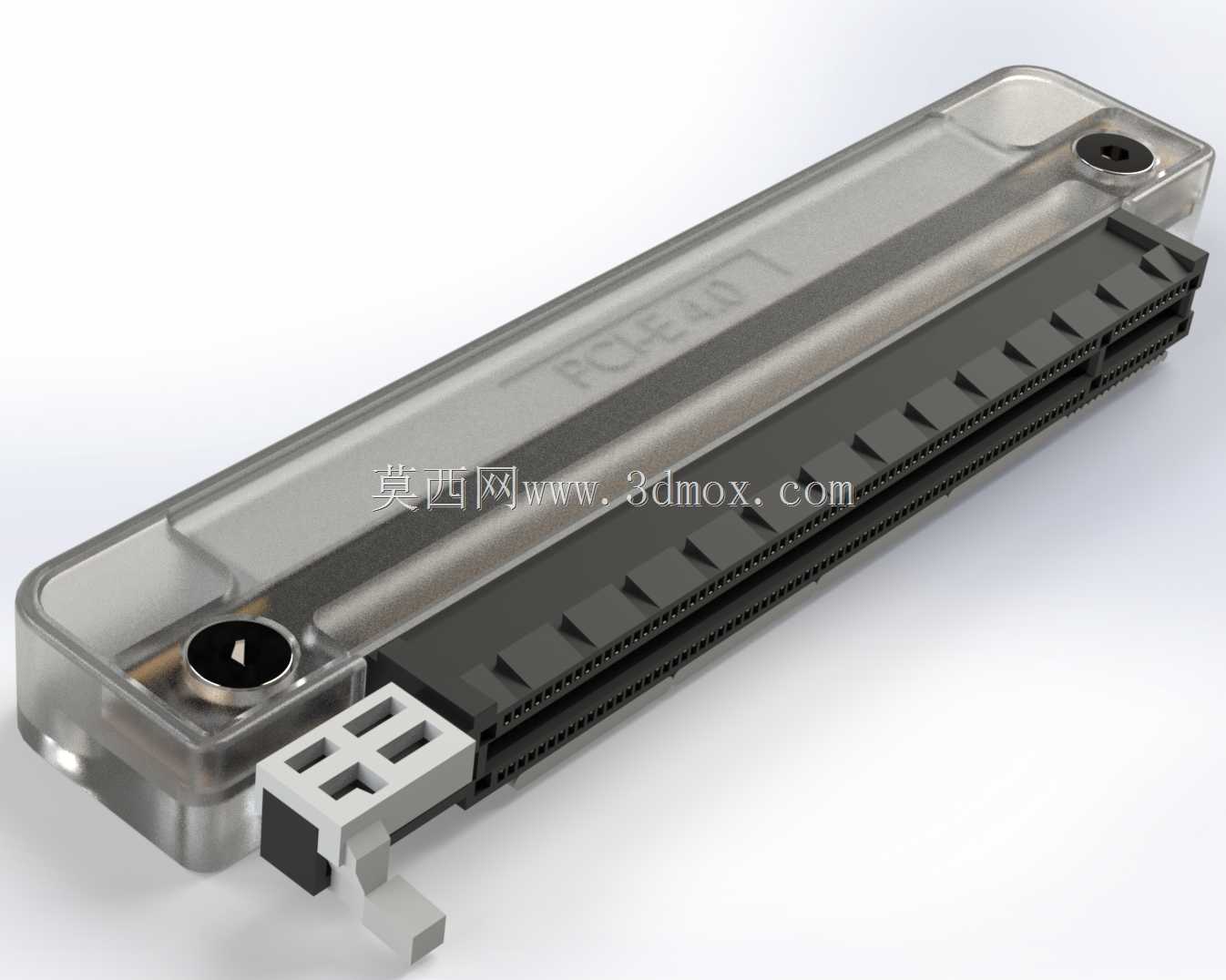

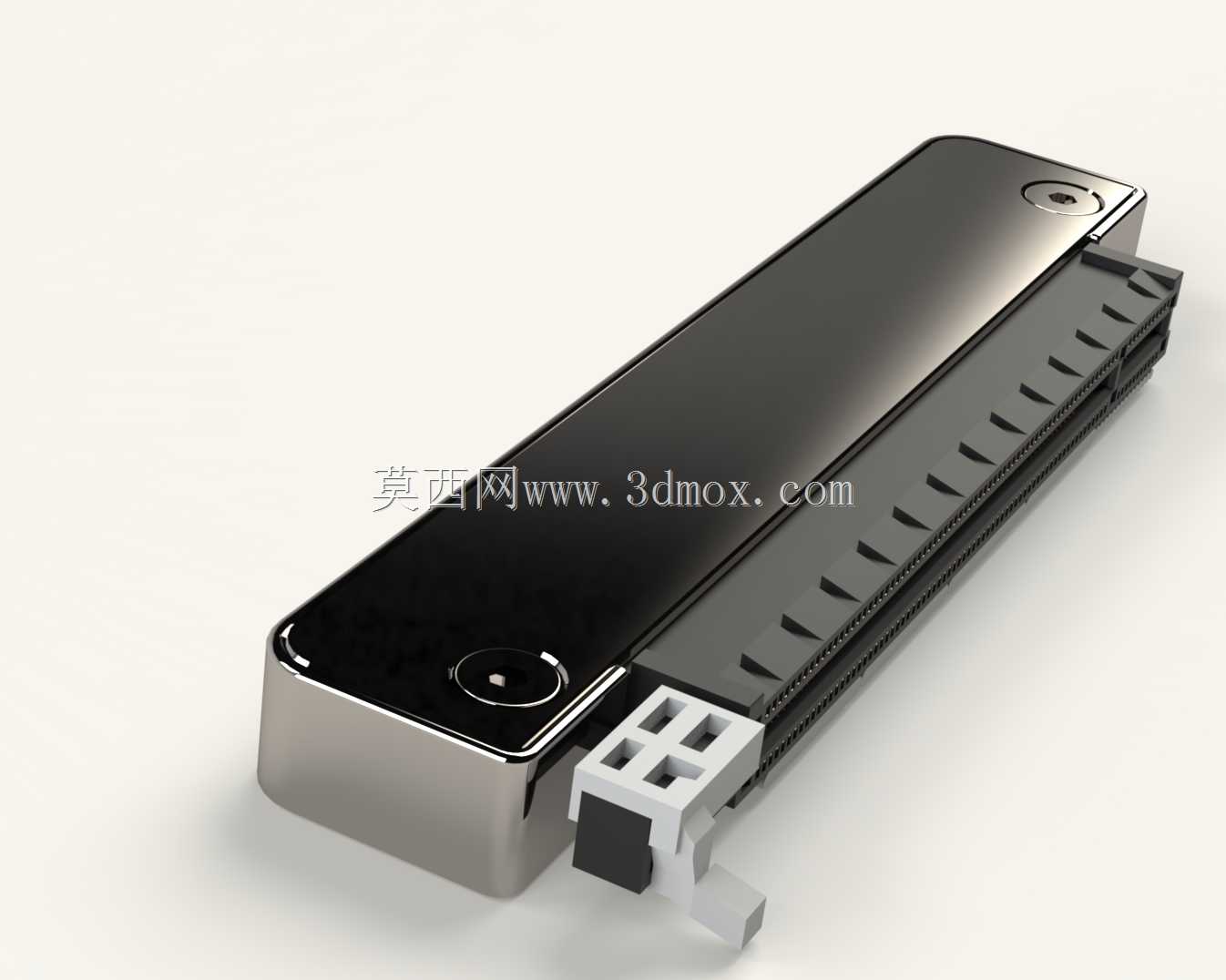

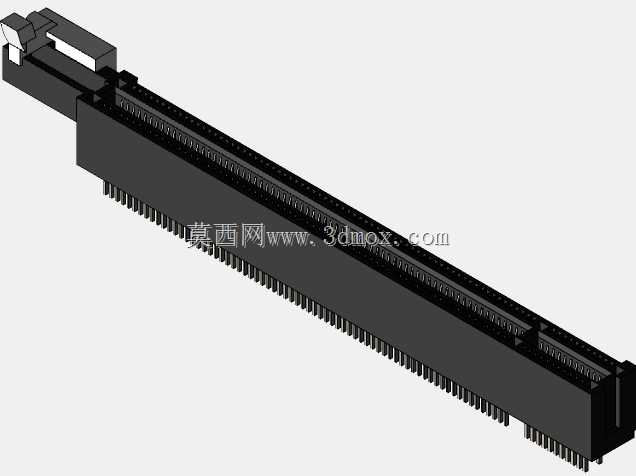

该结构主要应用于台式计算机内部硬件扩展场景，针对机箱内部空间受限、显卡等PCIE设备无法直接插装在主板原生插槽的使用需求，通过配套的柔性电缆与固定支架实现PCIE4.0信号的稳定延伸传输，解决小尺寸机箱、多卡并行安装、特殊风道布局下的硬件安装适配问题，广泛适用于ITX迷你机箱装机、开放式测试平台搭建、工业工控机内部硬件扩展等场景，能够在不损失PCIE4.0信号传输带宽的前提下，灵活调整扩展卡的安装位置，规避机箱内部散热模块、走线空间的干涉问题。从功能特性来看，该连接结构兼顾信号传输稳定性与安装可靠性，柔性电缆部分采用屏蔽层设计，可抵御机箱内部电源、风扇等部件产生的电磁干扰，保障高速信号传输的完整性，避免出现设备识别失败、传输速率降档、运行掉盘等问题；两端的连接端分别匹配主板PCIE插槽与提升板设备端接口，金手指部分做了耐磨抗氧化处理，可支持多次插拔调试而不出现接触不良问题；配套的支架结构用于固定提升板端的扩展设备，可根据机箱安装位的螺孔位置调整固定点位，承托扩展卡的重量，避免长期使用后因设备自重导致接口变形、接触松动的问题。在设计思路上，该结构优先考虑安装适配的通用性，支架部分预留了多组不同间距的安装孔位，可兼容主流机箱的PCI挡板位、自定义安装位的固定需求，电缆的弯折半径做了优化设计，既可以在狭小空间内完成弯折走线，又不会因过度弯折损伤内部线芯导致信号传输故障；连接端的卡扣结构可在插装完成后自动锁止，避免设备搬运、震动过程中出现接口松脱的问题。在外形尺寸与安装边界上，该结构的支架部分采用薄型金属冲压成型，整体厚度控制在2mm以内，不会额外占用机箱内部的横向空间，电缆长度可覆盖常规ATX、MATX、ITX机箱内从主板原生PCIE插槽到对应扩展安装位的走线距离，两端接口的插装深度与标准PCIE接口完全一致，安装后不会与周边的内存插槽、主板供电接口、散热模块产生空间干涉，用户在装机时无需额外对周边硬件进行调整，即可完成该连接结构的部署，同时支架的承托面做了防滑处理，固定扩展卡后不会出现设备移位、歪斜的问题，可保障长期使用的结构稳定性。需要注意的是，该结构目前处于设计测试阶段，主板侧的电缆连接部分的尺寸精度仍有优化空间，安装时需要注意对准插槽位置，避免暴力插装导致接口针脚损伤，可视化场景下可用于装机方案的预演、机箱内部空间布局的模拟验证，帮助用户提前确认硬件安装的可行性，减少实际装机过程中的试错成本。
