可调式压紧锁夹钣金结构设计

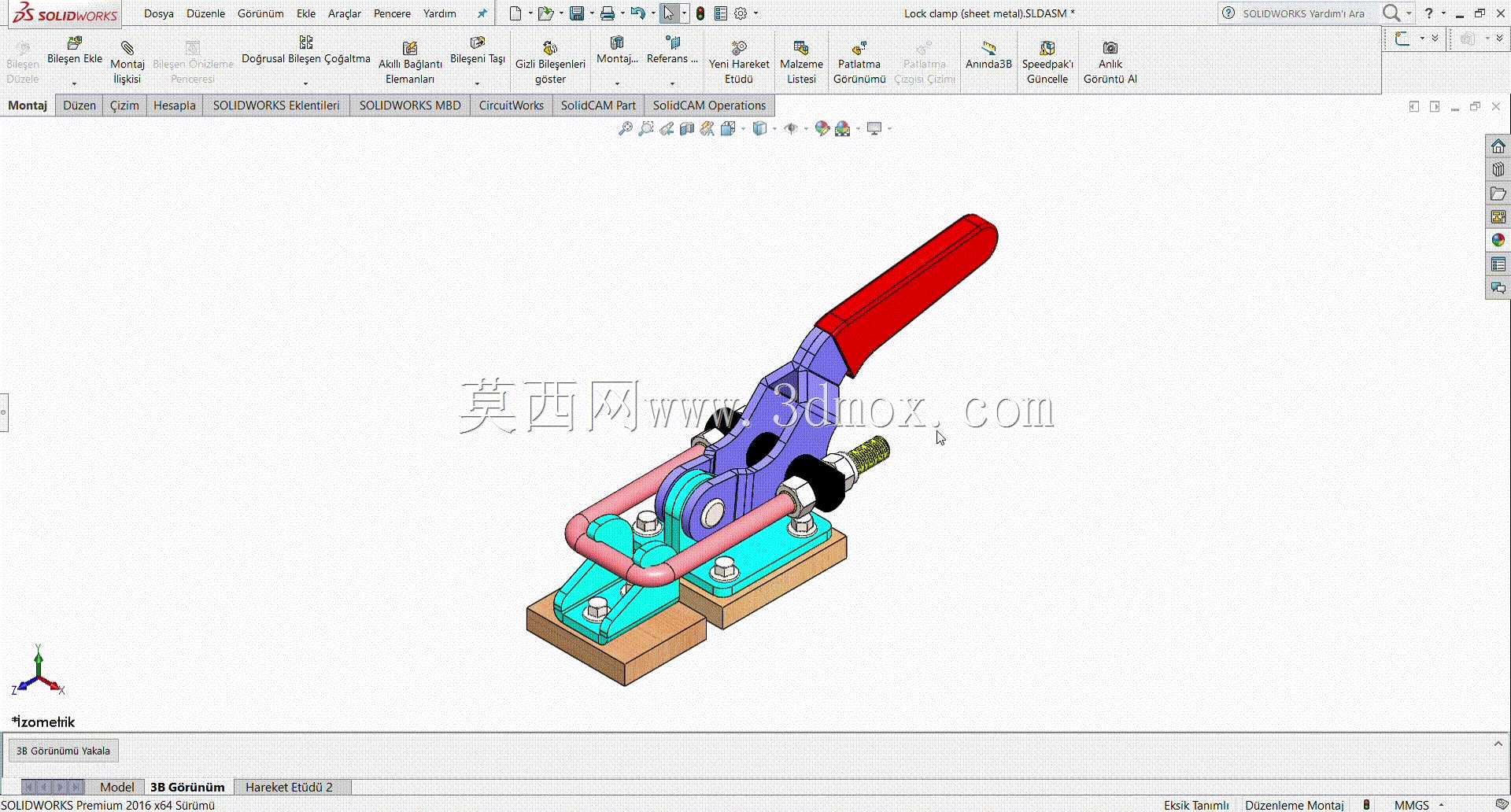

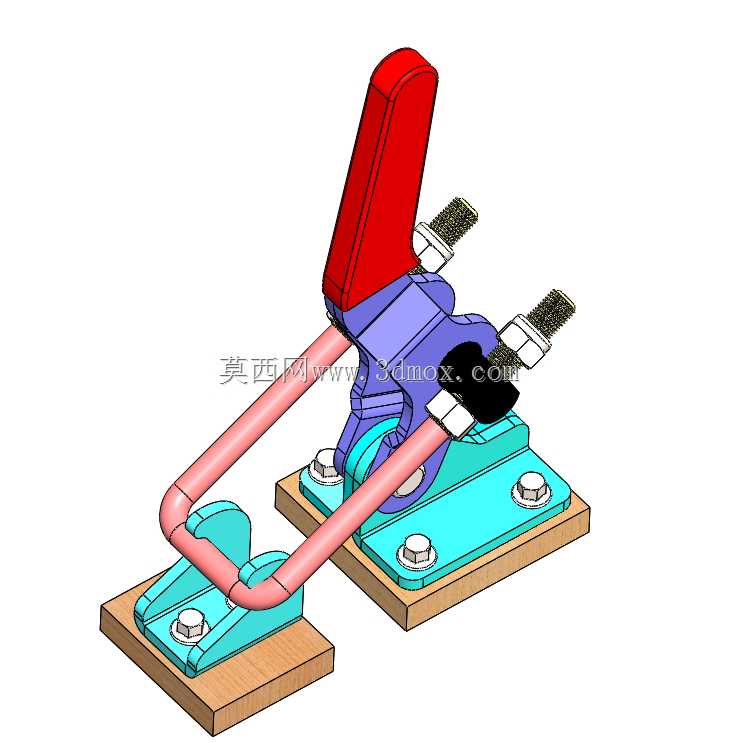

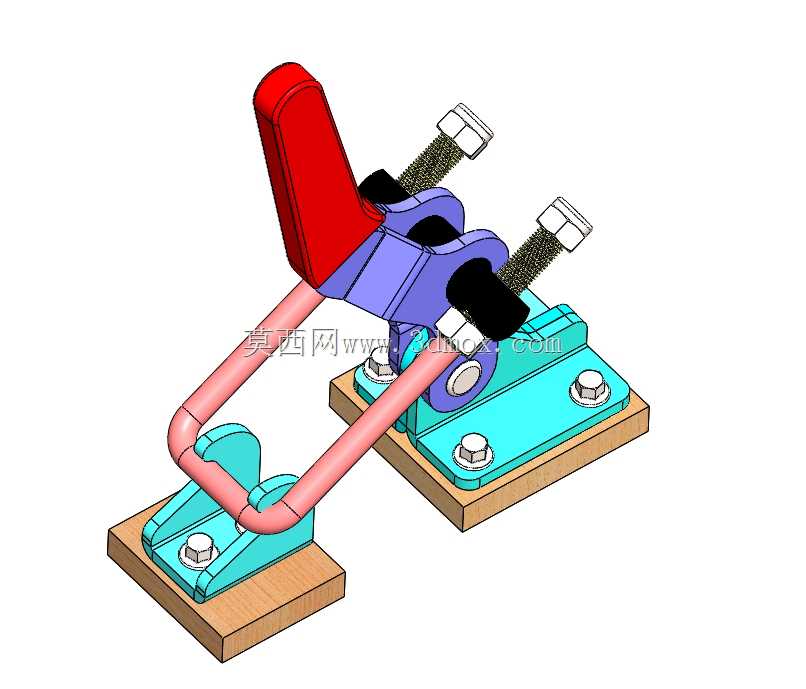

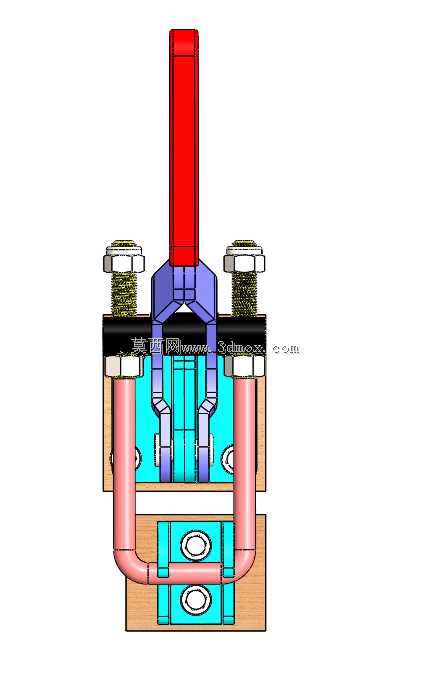

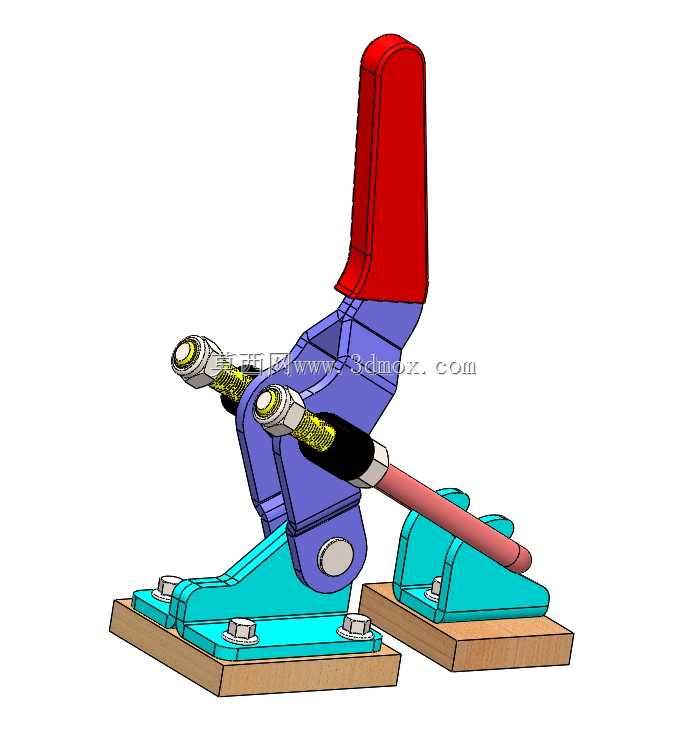

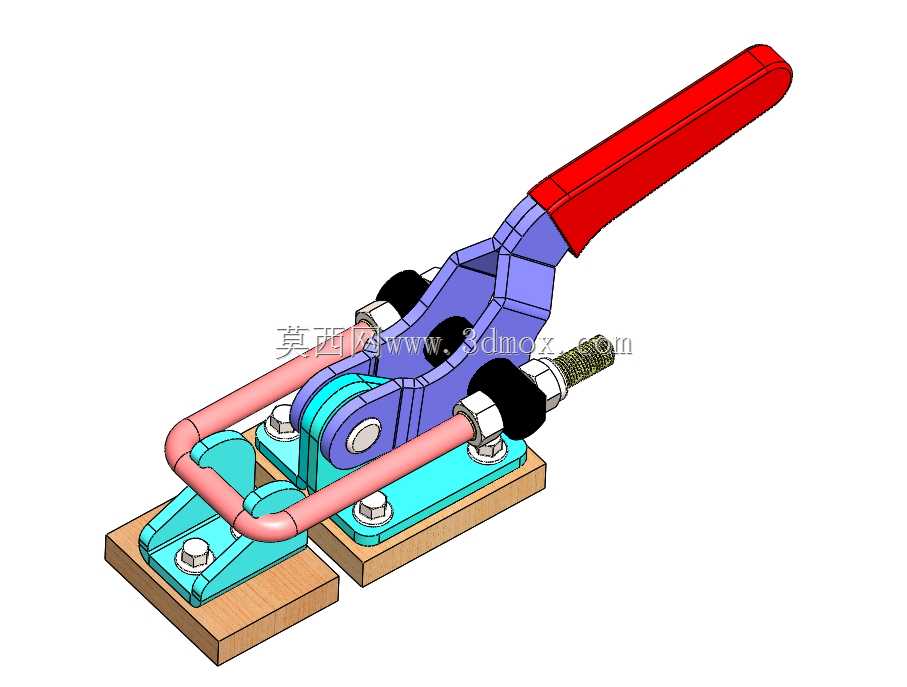

这款可调式压紧锁夹是工业生产场景中应用极为广泛的快速锁紧工装部件，常见于各类焊接工装台、木质工件加工工位、装配流水线定位工位以及小型零部件检测固定场景中，能够在不借助额外工具的前提下，快速完成工件的压紧固定与松脱拆卸，大幅降低工位操作的辅助时长，提升批量加工过程中的作业效率。在实际生产使用中，该锁夹主要承担工件的侧向与垂直向压紧定位作用，通过扳动长手柄驱动内部连杆机构完成死点锁紧，锁紧状态下可承受持续的侧向拉力与垂直方向的振动力，不会因为设备运行产生的振动出现松脱移位的情况，适配厚度存在小幅偏差的板材类工件固定需求。从功能特性来看，这款锁夹采用了杠杆与连杆死点锁紧的组合结构，前端的U型拉杆搭配可调螺纹端头，可根据待固定工件的实际厚度调整锁紧行程，无需额外加装垫片即可适配一定尺寸范围内的工件压紧需求；手柄部分采用加长力臂设计，操作时仅需施加较小的扳动力即可获得足够的压紧力，降低操作人员的劳动强度；底座采用双安装位设计，可通过螺栓直接固定在工装台面或者木质基座上，安装后整体结构稳定性强，反复扳动操作也不会出现基座松动的问题。在设计思路上，这款锁夹的主体受力构件采用钣金折弯成型工艺制作，在保证结构强度满足锁紧受力要求的前提下，尽可能降低构件的整体重量与加工成本，各铰接位置采用销轴连接，转动部位预留了足够的配合间隙，长期反复使用也不会出现卡滞问题；拉杆部分采用圆钢弯制成型，表面做防锈处理，适配车间多粉尘、多油污的复杂作业环境；端头的可调螺杆配备了防滑橡胶压头，压紧工件时不会在工件表面留下压痕，同时能够增大接触摩擦力，避免压紧过程中工件出现滑移。从安装边界来看，该锁夹整体安装 footprint 紧凑，双安装孔的孔位间距适配常规工装台的T型槽间距，安装时仅需在固定基座上加工对应规格的安装孔即可完成装配，锁紧状态下手柄的转动行程不会超出底座的侧边边界，不会与工位周边的其他工装部件产生运动干涉，适配狭小工位空间的安装使用需求；整体结构没有易损的精密构件，日常仅需在铰接位置定期加注润滑脂即可长期稳定使用，维护成本极低，能够适配多批次、长时间的连续生产作业需求。
