汪克尔转子发动机缸体及行星齿轮结构

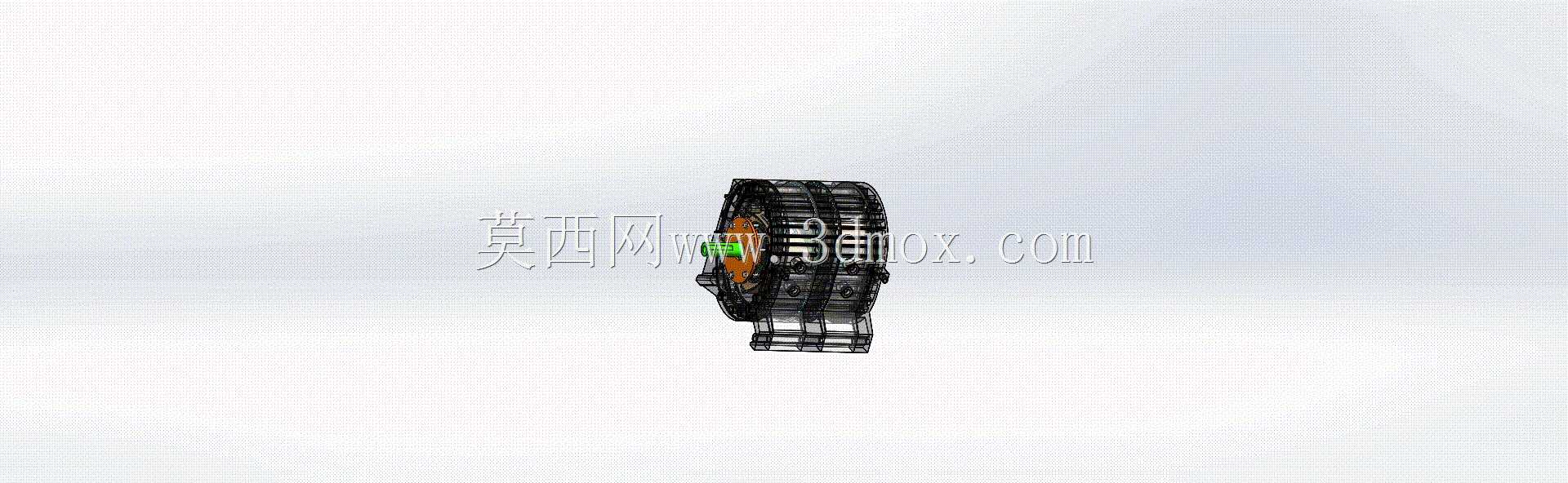

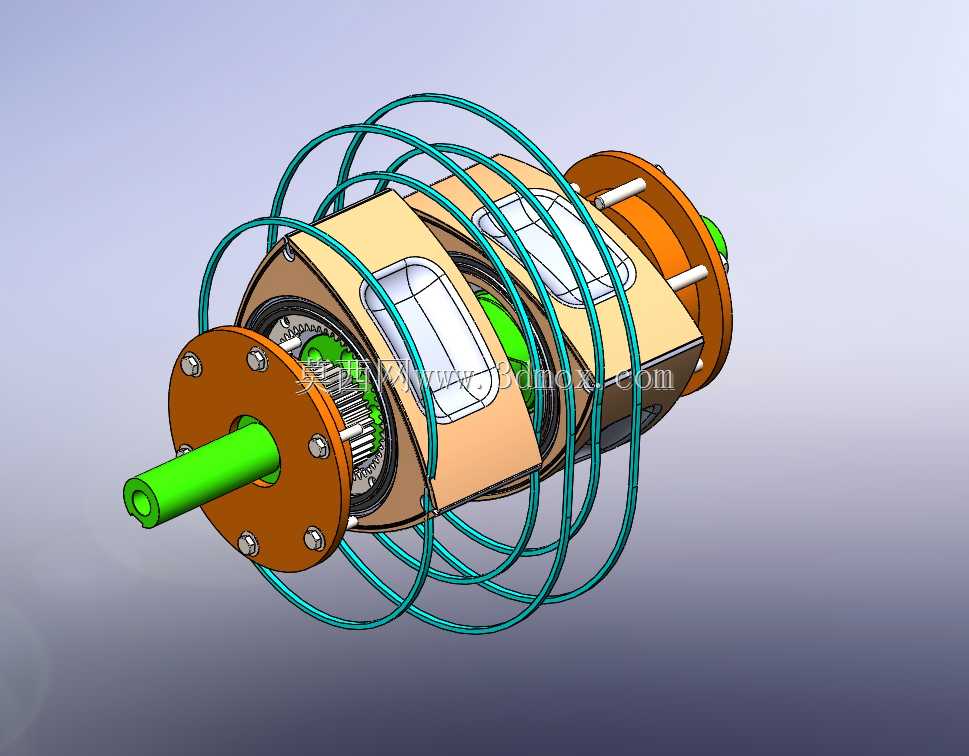

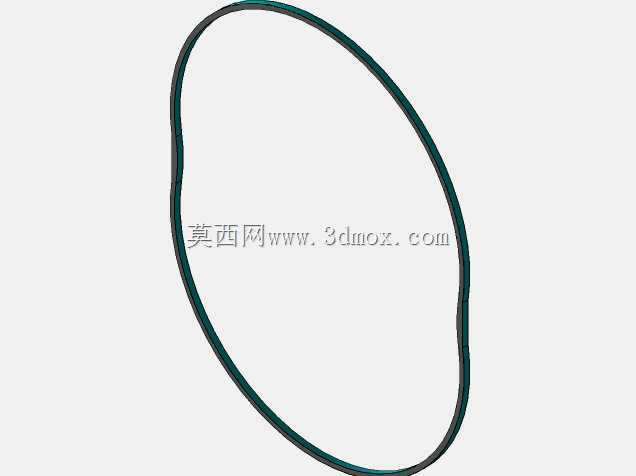

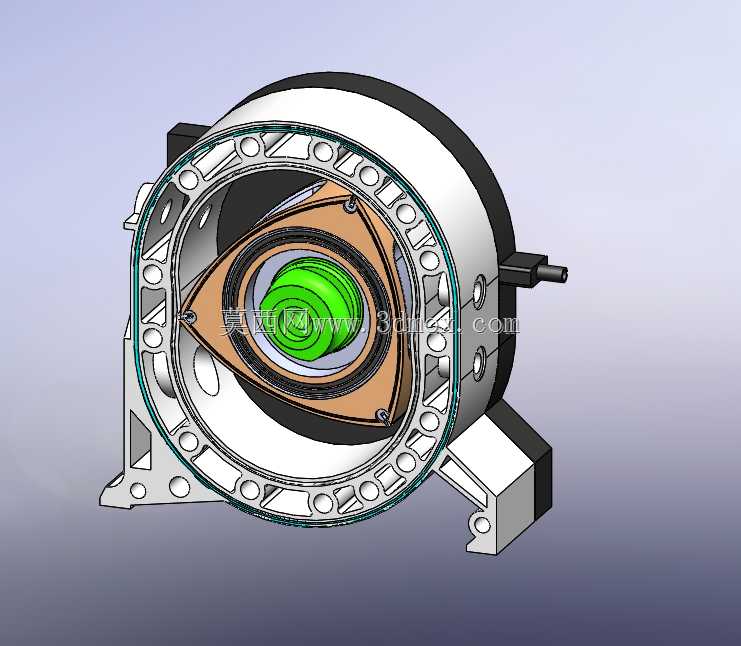

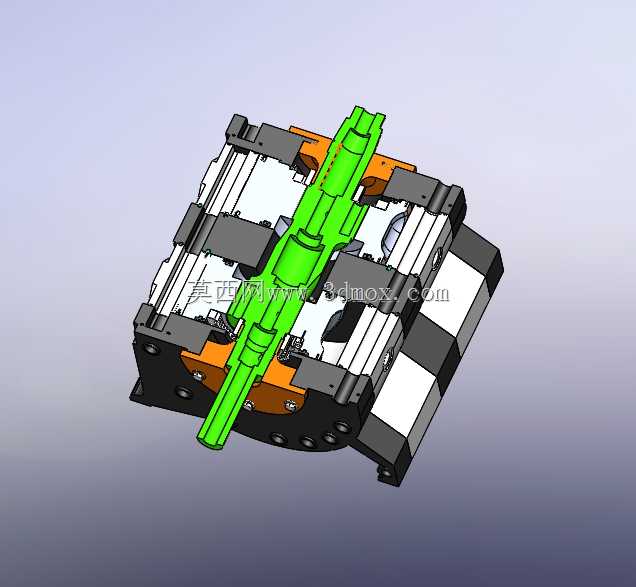

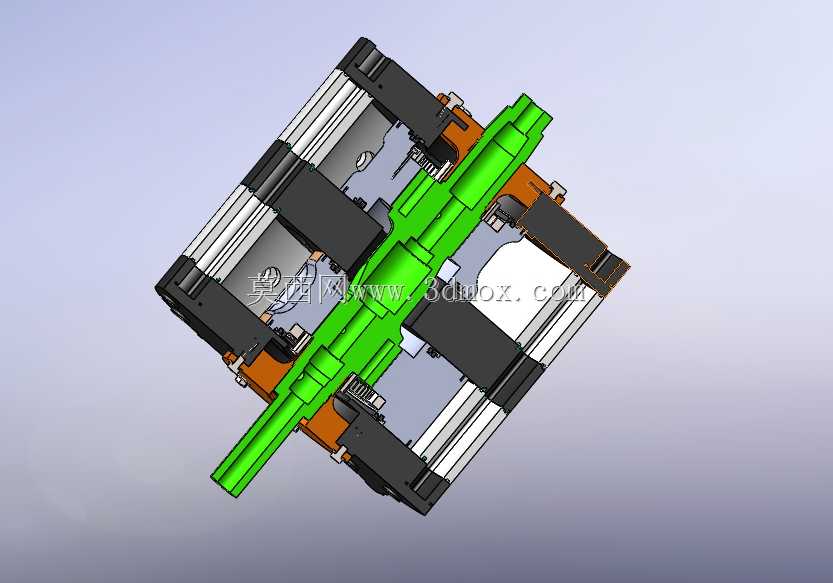

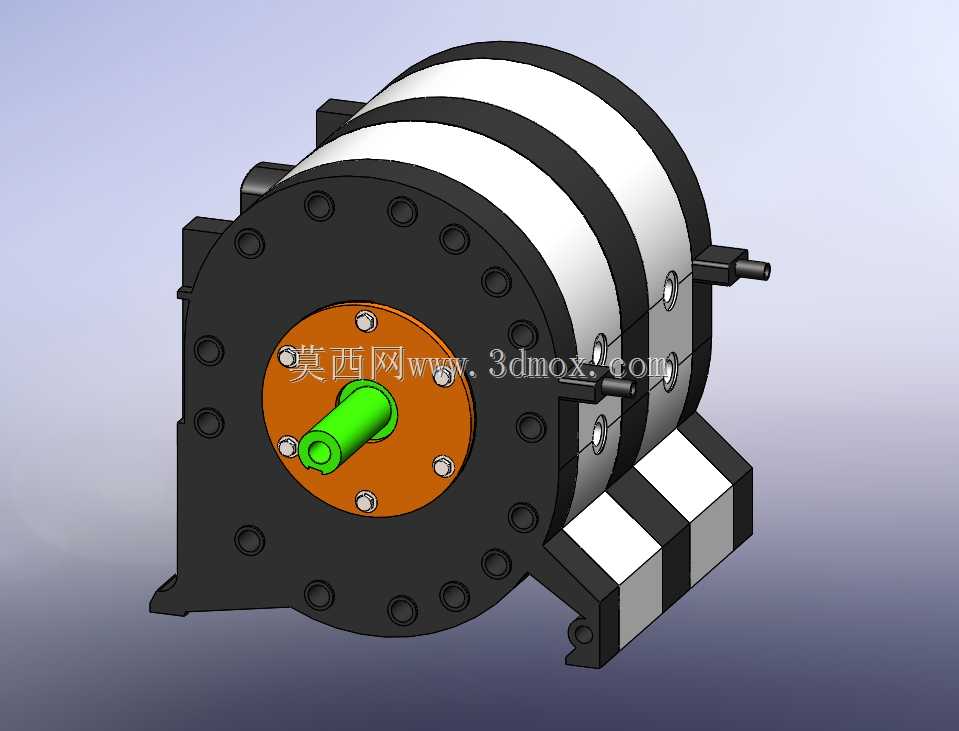

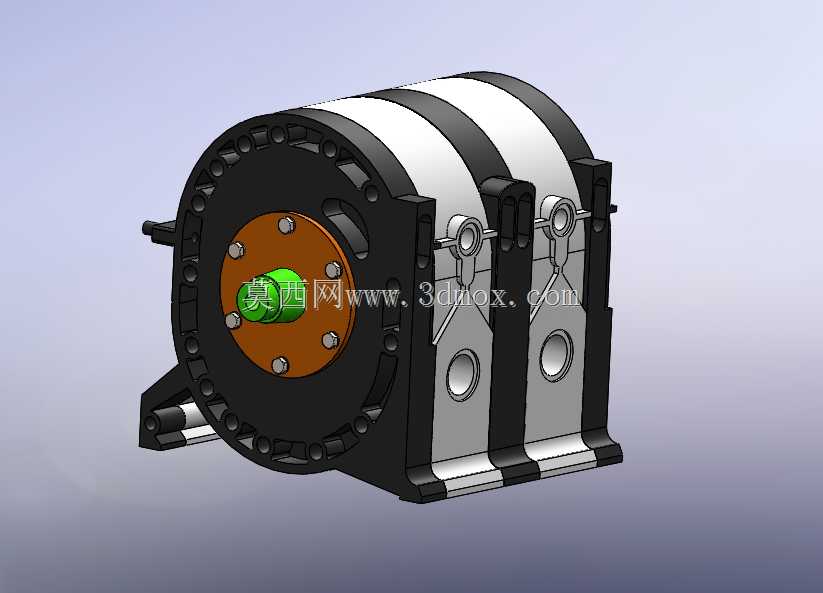

这款汪克尔转子动力装置的结构设计，核心围绕三角转子的旋转做功逻辑展开，区别于传统往复式活塞发动机的曲柄连杆结构，其行星齿轮组是保障转子按固定轨迹运行的核心部件，缸体作为整个动力单元的承载基体，需要同时兼顾密封、冷却、安装定位多重功能。在实际应用场景中，这类动力单元常被用于对动力体积、重量有严苛要求的轻型载人飞行器、小型竞速载具、特种便携动力设备领域，相比同功率等级的往复式发动机，其轴向尺寸更短，运动部件更少，高速运转时的振动水平更低。从设计思路来看，行星齿轮与转子的啮合参数经过反复校核，固定在端盖上的内齿圈与转子上的外齿轮保持固定传动比，确保转子在缸体型腔内始终保持正确的相位，不会出现刮蹭缸壁的问题；缸体的型线采用双弧外次摆线生成，表面预留了密封片的安装槽位，相邻缸体段之间的结合面做了平面度公差控制，保障工作腔的气密性，避免做功过程中出现燃气泄漏导致动力输出下降。安装边界方面，整个动力单元的支撑脚布置在缸体下方，安装孔位的同轴度、孔距公差按照通用动力安装基座的标准设计，可直接适配多数小型动力设备的安装机架，输入端的轴伸尺寸、键槽规格匹配常规联轴器的连接尺寸，不需要额外做转接结构即可对接负载端。缸体侧面预留的接口分别对应进气、排气、冷却介质通路，接口的位置布局充分考虑了外接管路的安装空间，不会出现管路与周边结构干涉的问题；行星齿轮组的润滑通道集成在端盖内部，可与缸体的润滑油路连通，不需要额外布置外置润滑管路，减少了整机的外接附件数量。在结构细节上，缸体的多层堆叠结构通过周向布置的螺栓紧固，螺栓的预紧力经过计算，既可以保证结合面的密封压力，又不会导致缸体受挤压产生形变影响型线精度；转子端面的密封件安装槽深度公差控制在微米级，保障高速运转时密封件既能贴合端盖平面，又不会产生过大的摩擦阻力。这类旋转动力结构的设计难点在于型线精度与密封结构的匹配，设计过程中需要反复模拟转子在不同转角下的腔室容积变化，确保进排气相位与做功行程精准匹配，同时行星齿轮的侧隙、齿面硬度都需要满足高转速长时间运转的可靠性要求，避免齿轮过早磨损导致转子运行轨迹偏移，引发整机故障。
