电磁驱动计量式化学加药泵结构设计

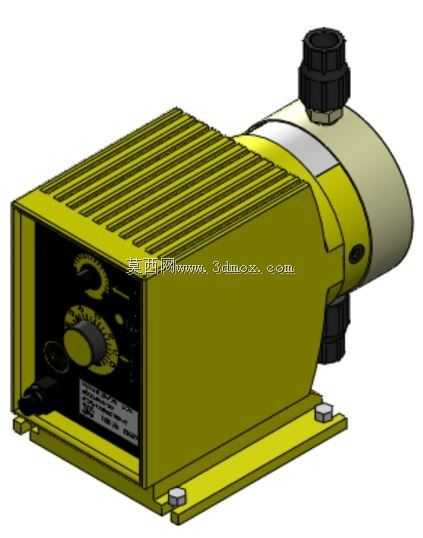

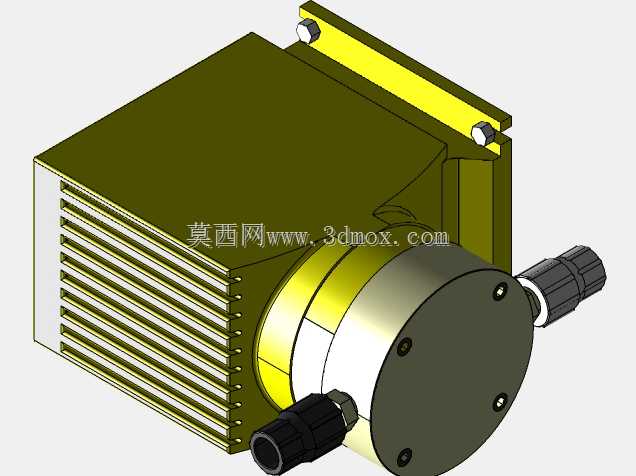

在水处理、化工制程、泳池运维、食品加工药剂投加这类需要精准控制药剂注入量的场景里，这类电磁驱动计量加药泵是核心投加单元，区别于普通离心泵的连续大流量输送，它的核心作用是按照工艺设定的流量，稳定、定量地将腐蚀性化学药剂注入到管路或者反应池内，避免药剂投加过量或者不足导致的工艺参数失控。从结构设计来看，这款泵采用电磁驱动的动力方案，省去了传统机械计量泵的减速机构、曲柄连杆结构，整体外壳做了一体化的散热筋设计，也就是模型上看到的主机部分平行排布的凸起筋条，电磁模块工作时产生的热量可以通过这些筋条快速散出，不需要额外加装散热风扇，降低了故障点。泵头部分和驱动腔体做了密封隔离设计，过流部件的腔体和电磁驱动单元完全分隔，即便输送的是酸碱类腐蚀性药剂，也不会出现药液渗漏侵蚀驱动部件的问题。安装层面，底部预留了标准化的安装固定孔位，安装底座为平整的金属支撑结构，现场安装时可以直接通过螺栓固定在设备机架、加药装置平台或者墙面支架上，不需要额外制作适配的安装转接件，进出口的管路接口采用标准外螺纹连接，和常规的化工管路接头可以直接适配，不需要定制非标转接头。功能设计上，泵体正面集成了流量调节旋钮和量程标识，操作人员可以直接通过旋钮调整冲程频率或者冲程长度，实现投加流量的线性调节，调节范围可以覆盖额定流量的0到100%区间，满足不同工艺负荷下的投加需求。建模过程中，对电磁驱动模块的腔体壁厚、散热筋的排布间距做了等比例还原，泵头部分的进出口接头位置、密封槽结构都按照实际装配关系做了还原，安装孔的中心距、底座的安装边界尺寸都和实物一致，不管是做加药装置的整体布局装配，还是单独做泵类设备的结构参考，都可以直接调用。这类泵的实际安装边界比较紧凑，整体长度方向不会超过常规的小型断路器安装位，宽度方向适配小型加药柜的内部安装空间，不需要预留过大的检修空间，日常维护只需要定期检查泵头的隔膜损耗情况即可，驱动部分因为没有机械摩擦件，长期运行的故障率很低。在做加药系统三维布局的时候，要注意预留泵头前方的操作空间，方便操作人员调整流量旋钮，同时进出口管路要做适当的支撑，避免管路重量全部压在泵头接口上导致接口渗漏。
