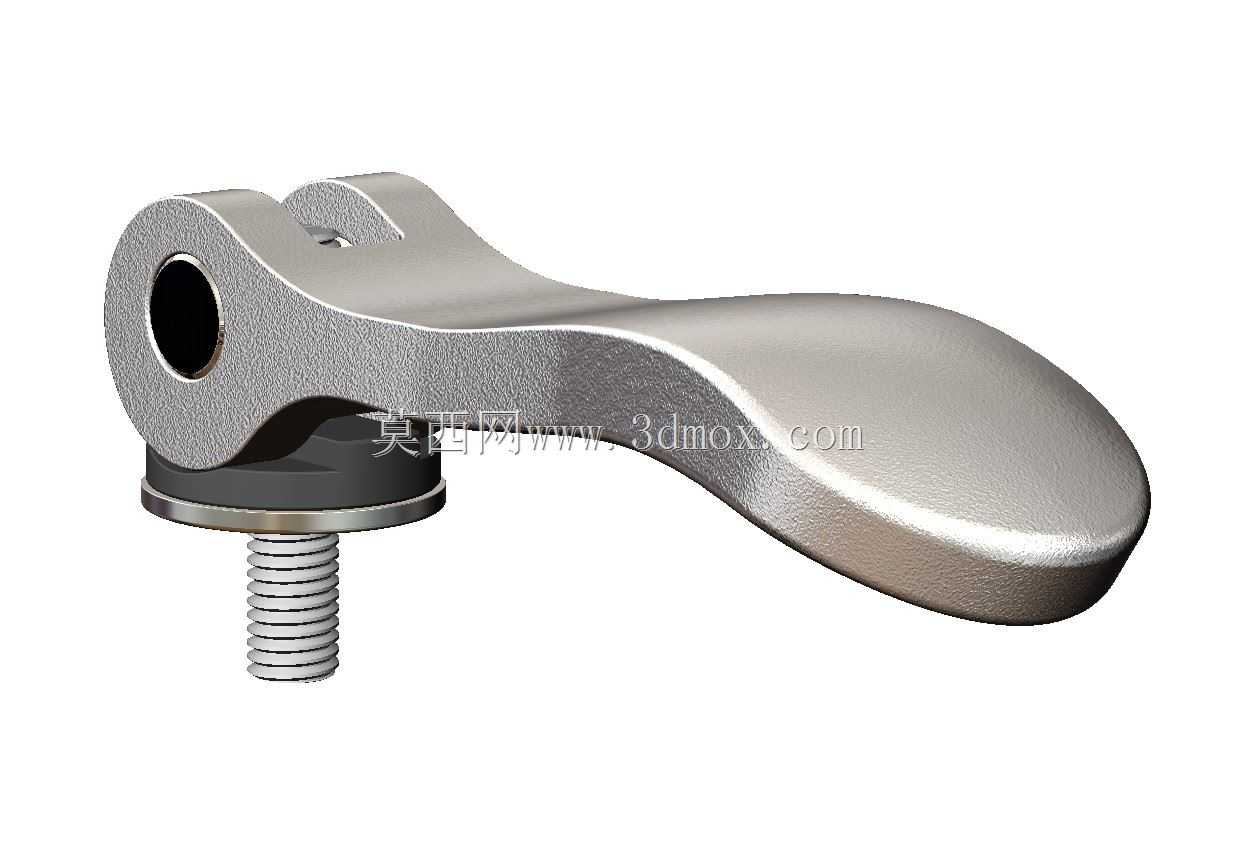

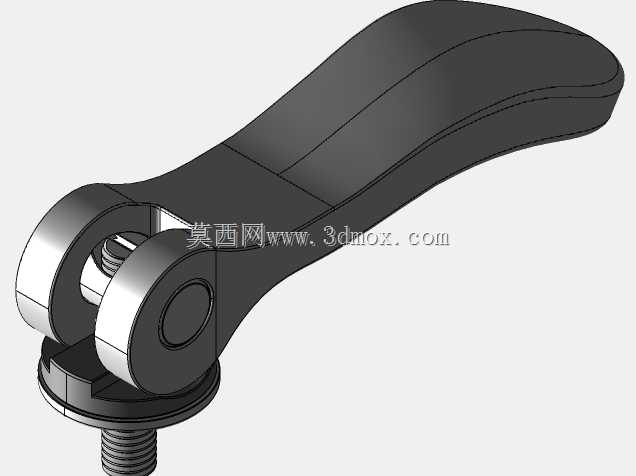

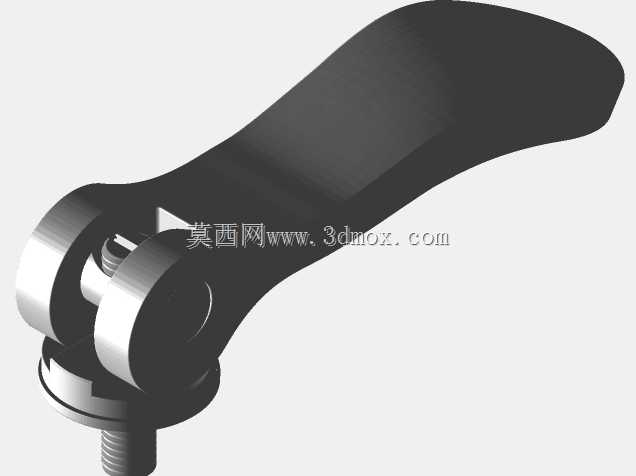

快拆式偏心凸轮夹紧杆结构设计

这款偏心凸轮结构的夹紧杆，是工业生产场景中应用极为广泛的快锁式操作部件，常见于工装夹具快速装夹、设备检修门快开锁紧、工位治具快速定位、可调机械臂关节锁止、3D打印平台调平锁紧、自行车座杆快拆、摄影器材支架锁紧等需要频繁拆装、快速调整松紧的作业场景，相比传统螺纹旋拧锁紧结构，它无需借助额外工具，单次扳动即可完成锁紧或释放动作，能大幅缩减工位调整、工件装夹的辅助作业时间，提升流水线换型、设备调试的整体作业效率。

从功能特性来看，该夹紧杆依靠偏心凸轮的行程差实现压紧锁止，扳动手柄至贴合安装面的锁止位时，凸轮段会推动下方的垫片压紧被固定件，产生足够的静摩擦力抵消负载带来的松动趋势，反向扳动手柄即可瞬间释放压紧力，允许被连接件快速调整位置或直接拆卸。手柄表面采用符合人体工学的流线型曲面设计，握持区域做了加宽圆弧过渡，操作时手掌受力均匀，即便长时间反复操作也不易产生硌手的不适感，扳动过程中力臂长度经过优化，普通操作人员无需施加过大握力即可达到可靠的锁紧力矩，避免锁止过松导致的部件移位，或是锁止过紧导致的手柄变形、螺纹损伤问题。

设计层面上，这款夹紧杆的凸轮轮廓经过反复校核，锁止点位设置在凸轮的自锁区间内，即便承受一定的振动载荷也不会出现自行松脱的情况，手柄与凸轮基座的连接部位做了加厚处理，抵消扳动时产生的弯曲应力，避免长期使用后出现连接部位断裂的问题。下方配套的外螺纹段采用标准公制螺纹规格，适配市面上绝大多数通用螺纹安装孔，安装时仅需在被固定件上加工对应规格的螺纹孔，或是搭配螺母使用即可完成装配，无需额外定制特殊连接结构。安装边界方面，手柄处于完全打开的释放状态时，整体外伸长度适配多数设备的侧边安装空间，不会与周边相邻的零部件产生运动干涉，锁止状态下手柄贴合安装基面，整体外凸高度较低，不会占用过多的外部操作空间，也不易被过往的物料、操作人员意外剐蹭导致误解锁。基座与被压紧件之间设置了耐磨垫片，既可以分散压紧力避免被固定件表面被压伤，也能减少凸轮转动时的磨损，延长整个部件的使用寿命，螺纹段长度预留了足够的调节余量，可适配不同厚度的被夹紧件，满足不同安装场景下的厚度适配需求。
