双Y轴驱动可移动机架小型数控雕刻设备

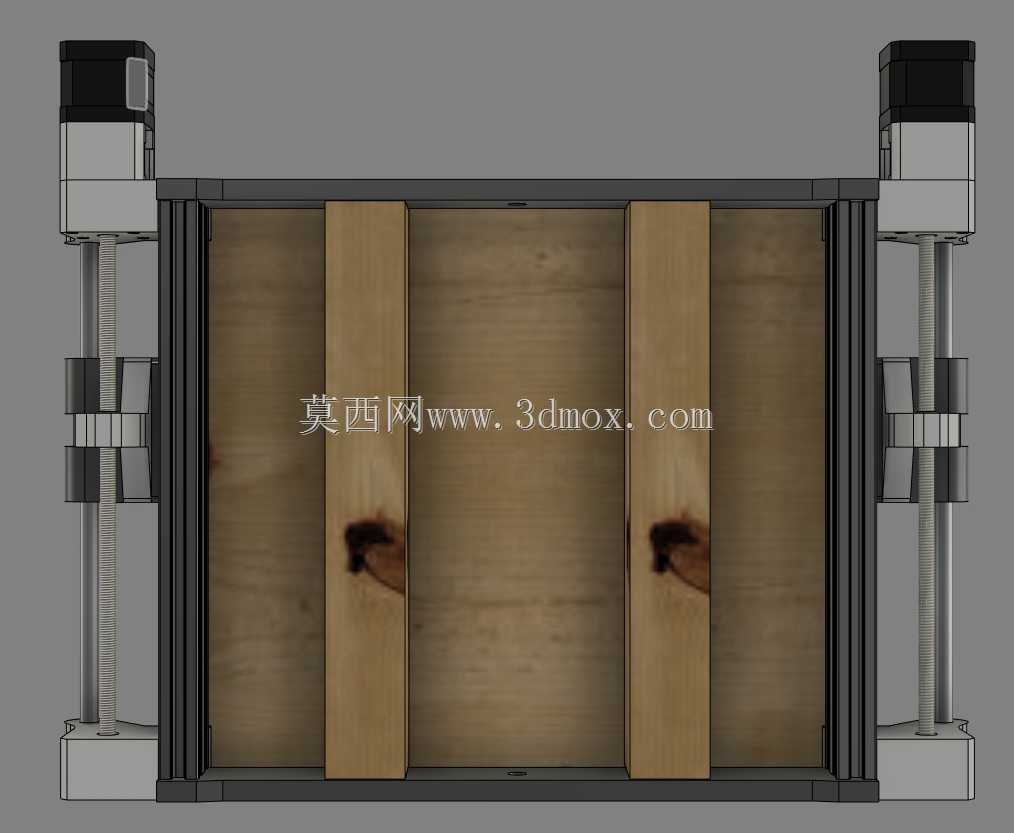

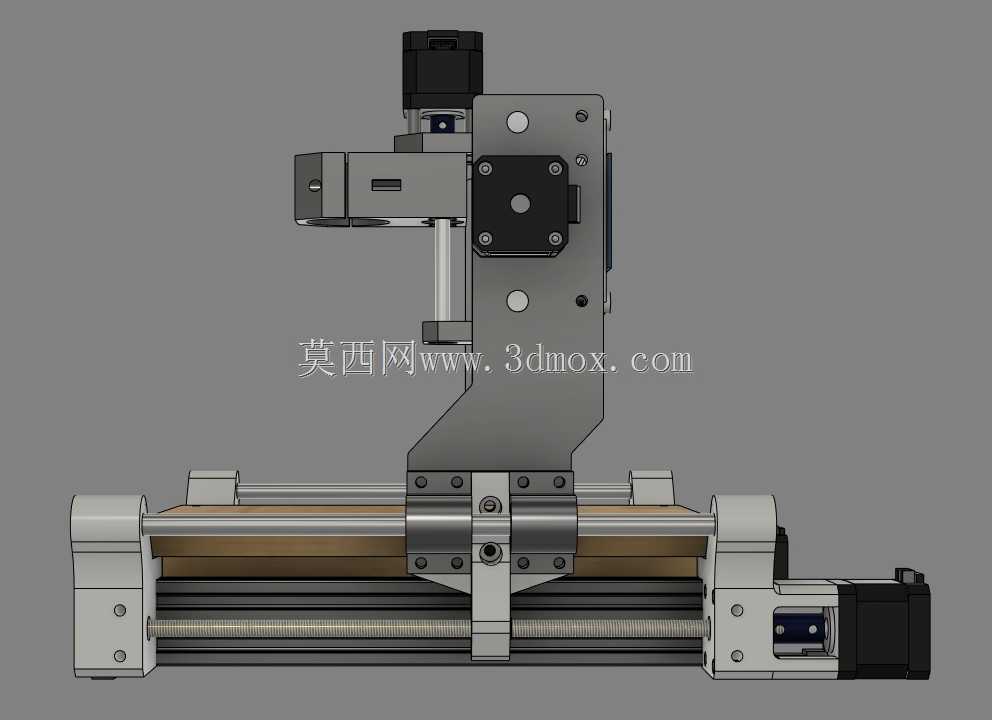

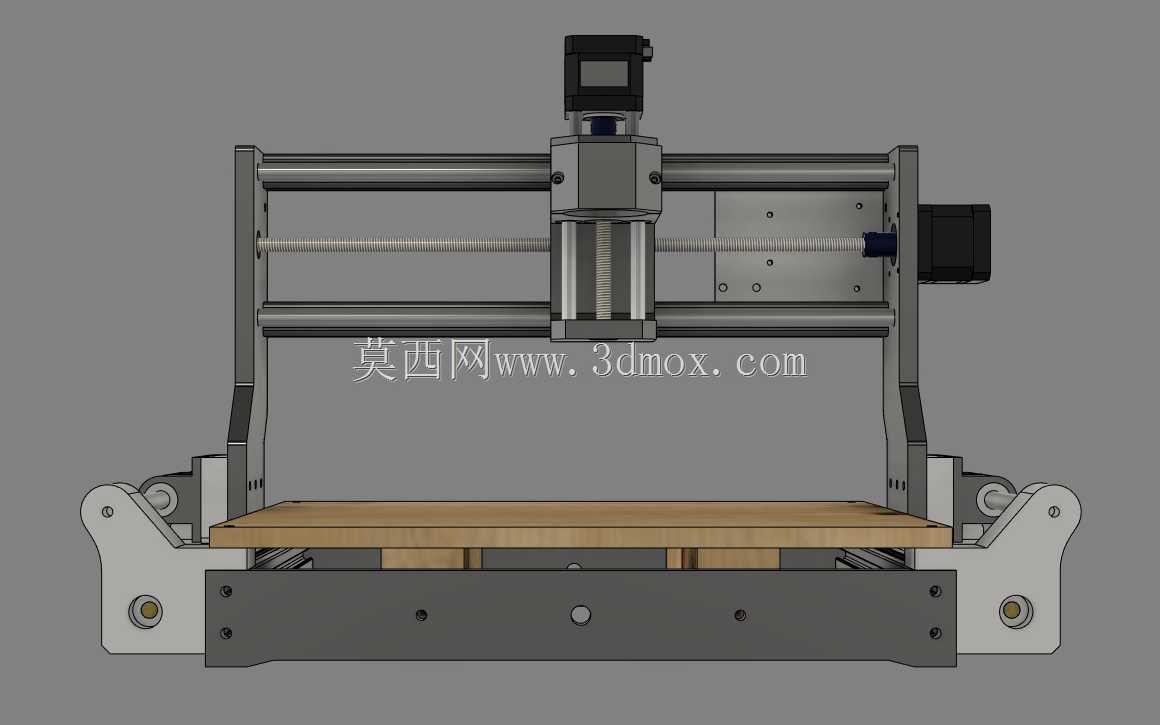

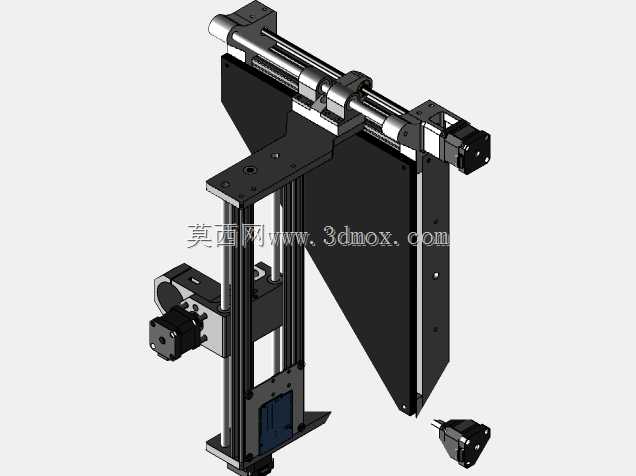

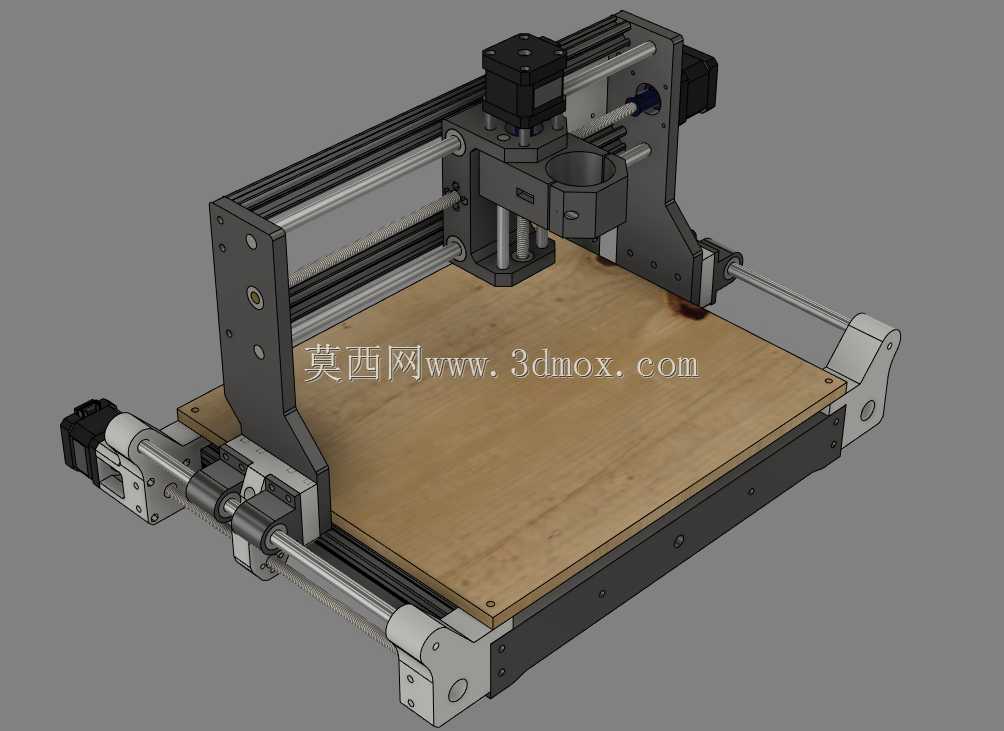

这款小型数控加工设备主要面向桌面级加工场景，可适配个人DIY创作、小型工坊打样、教学实训操作等多种使用场景，能够完成软金属、木材、塑料、亚克力等多种材质的平面雕刻、铣削、钻孔作业，填补了大型工业机床无法覆盖的小空间、小批量、个性化加工需求空白，在文创产品制作、电子外壳定制、模型零件加工、教学演示等领域都能发挥实用价值。设备整体采用龙门式架构布局，核心升级点在于为Y轴传动结构增设了第二台步进电机，替代原有单电机单侧驱动的结构形式，有效解决了传统小型CNC设备长行程Y轴传动时容易出现的两侧不同步、运行抖动、加工精度偏差的问题，双电机同步驱动的设计能够让Y轴运行更平稳，传动扭矩输出更均匀，即使在较长行程的加工过程中，也能保证龙门架两侧移动的一致性，大幅提升大尺寸工件加工时的精度稳定性。同时设备的X轴机架采用可移动设计，打破了传统小型雕刻机机架固定、仅工作台移动的结构限制，能够根据加工工件的尺寸、装夹位置灵活调整机架的作业范围，既可以适配不同规格的工作台装夹需求，也能在加工超长工件时拓展有效加工行程，提升设备的加工适配性。结构设计上采用光轴导轨搭配丝杆传动的成熟方案，兼顾了运行顺滑度与传动精度，主轴安装位预留了通用装夹口径，可根据加工需求更换不同功率的主轴模块，满足从轻量雕刻到小幅铣削的不同作业要求。设备整体外形紧凑，可直接放置在常规工作台面使用，安装边界无需预留过大的操作空间，各传动部件均采用模块化装配设计，日常维护、部件更换都十分便捷，机架主体采用金属板材与型材拼接结构，兼顾了结构刚性与整体重量控制，既能够抵抗加工过程中产生的振动，保证加工面的光洁度，也不会因为整机过重导致搬运、移位困难。工作台面采用平整木质垫板作为基础承载面，可根据加工需求更换为金属垫板、T型槽工作台等不同装夹载体，适配不同的工件固定方式，能够满足从薄型板材到块状坯料的多种装夹需求，设备的走线布局沿机架结构隐藏排布，避免加工过程中切屑、冷却液对线路造成损伤，提升长期使用的可靠性。
