汉德尔手柄零件注塑成型模具结构

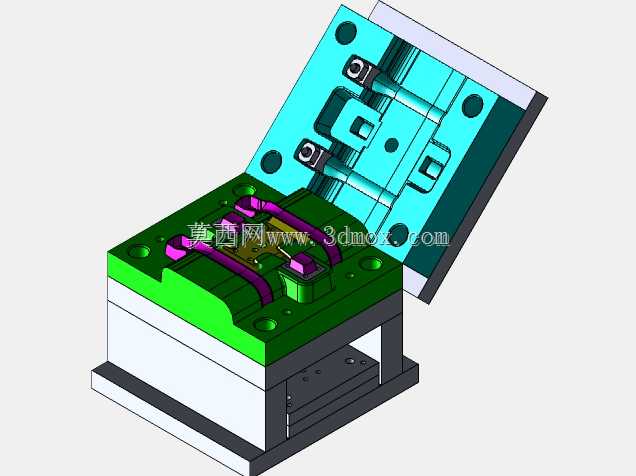

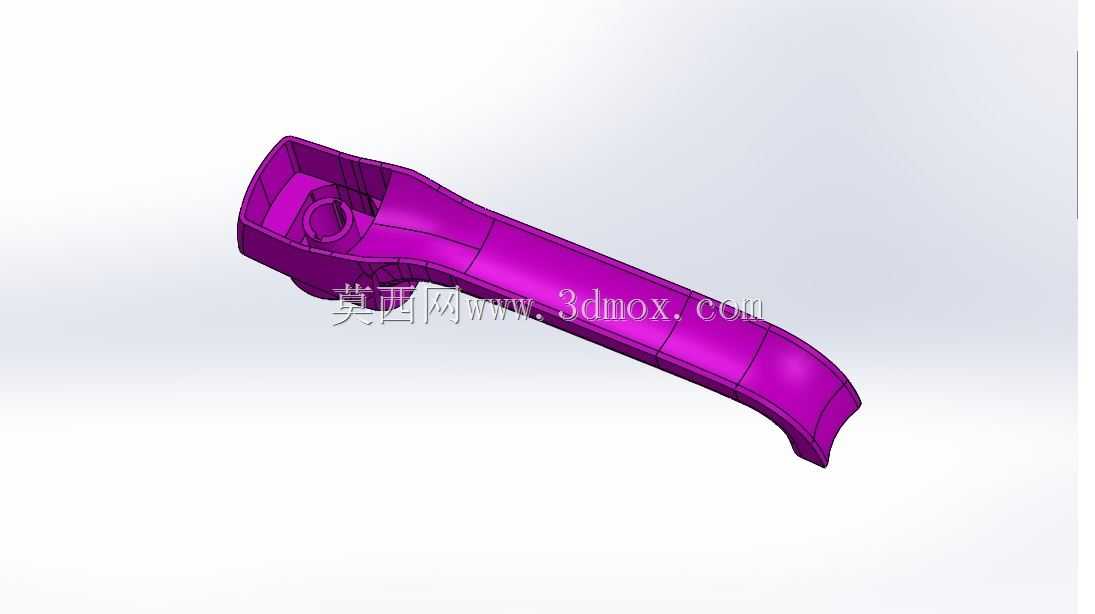

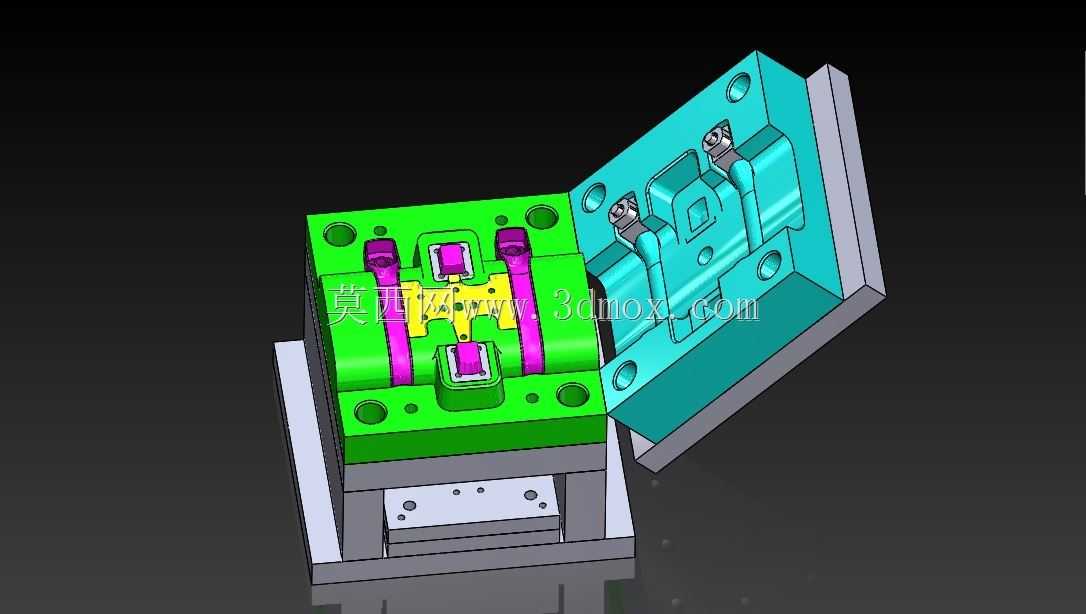

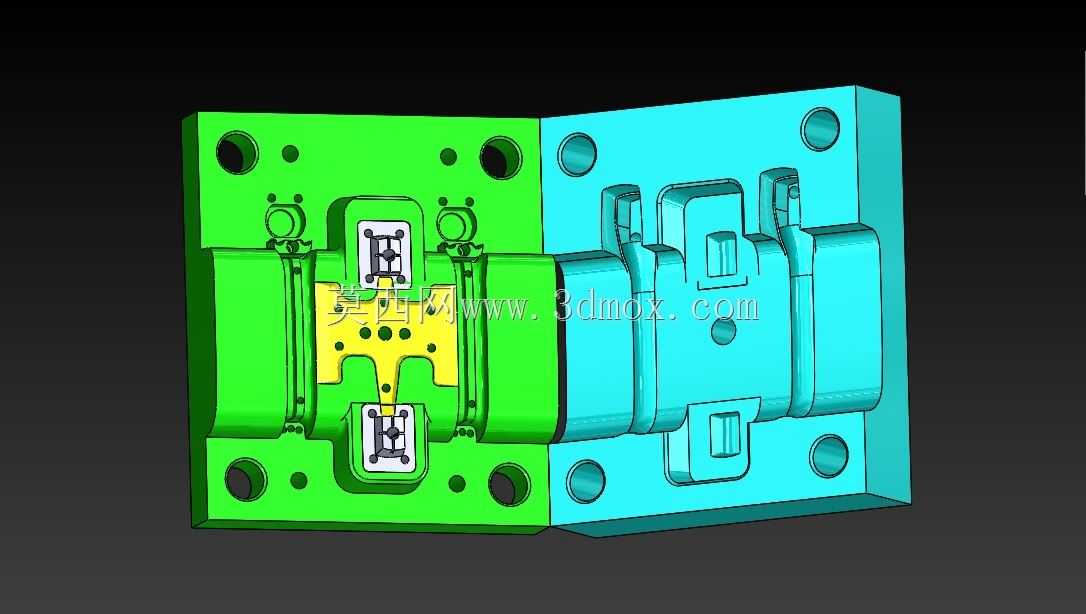

这套模具主要应用于日用五金配件领域的汉德尔类手柄零件批量注塑生产场景，适配卧式注塑机安装使用，可完成热塑性塑料手柄的一次性注射成型作业，替代传统多工序机加工的生产模式，大幅提升小尺寸结构件的生产效率与成型一致性。模具采用标准两板模衍生的侧抽芯结构设计，整体模架选用标准模胚规格，上下模座的安装孔位完全匹配常规120吨级卧式注塑机的工作台定位尺寸，安装边界预留充足的压板固定空间，无需额外定制转接板即可完成上机装夹。从结构设计逻辑来看，模具的核心成型区域分为定模侧的型腔镶块与动模侧的型芯镶块两部分，针对手柄零件侧面存在的倒扣卡扣结构，专门设置了斜导柱驱动的侧抽芯滑块机构，开模过程中斜导柱会带动侧滑块先行退出倒扣区域，避免顶出过程中拉伤零件成型表面。浇注系统采用侧浇口进料方式，浇口位置设置在零件非外观面的边缘区域，成型后去除浇口的痕迹不会影响零件的外观质感，流道截面采用圆形设计，尽可能减少熔体输送过程中的压力损失与温度损耗，保证多腔填充过程中熔体流动的平衡性。冷却回路采用环绕式布局，分别在定模型腔板、动模型芯板以及侧滑块内部设置了独立的冷却水道，水道直径适配常规模温机的水管接头规格，可通过通入恒温冷却水将成型过程中的模具温度稳定控制在工艺要求区间，缩短零件的冷却定型周期，同时避免因冷却不均导致的零件翘曲、缩痕等成型缺陷。顶出机构采用顶针与顶块组合的顶出方式，顶针排布位置对应零件的加强筋与厚壁区域，顶块则贴合零件的平面受力区域，保证顶出过程中零件受力均匀，不会出现顶白、顶穿等不良问题，合模状态下顶出机构通过复位杆完成精准复位，避免顶针与型腔发生碰撞干涉。整套模具的导向定位系统除了模架自带的导柱导套之外，还在型腔与型芯的贴合面设置了精密止口定位结构，侧滑块与滑槽之间设置了耐磨板，长期生产过程中可通过更换耐磨板维持滑块的配合精度，延长模具的整体使用寿命，适配ABS、PP等常用热塑性塑料的成型工艺要求，可稳定实现单批次数万件的连续生产作业。
