盖类零件热流道注塑模具结构设计

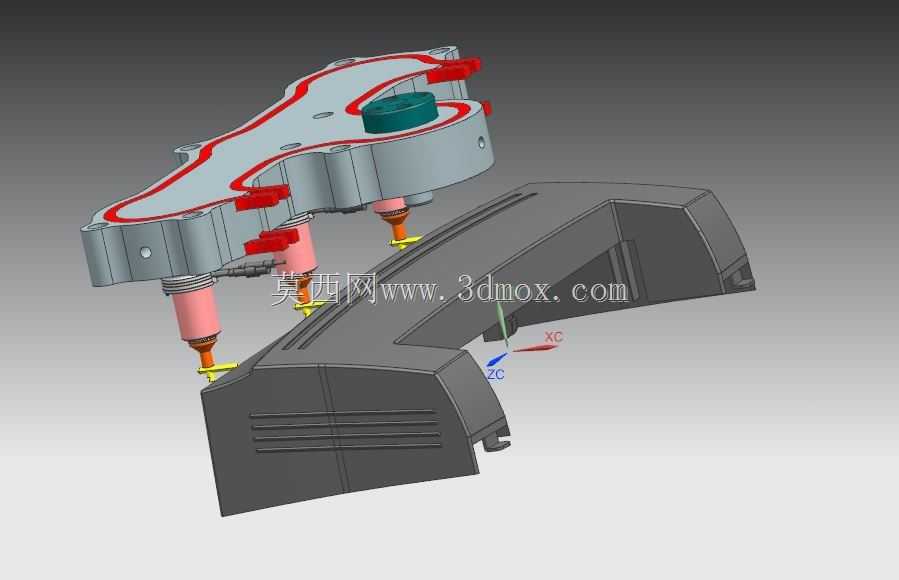

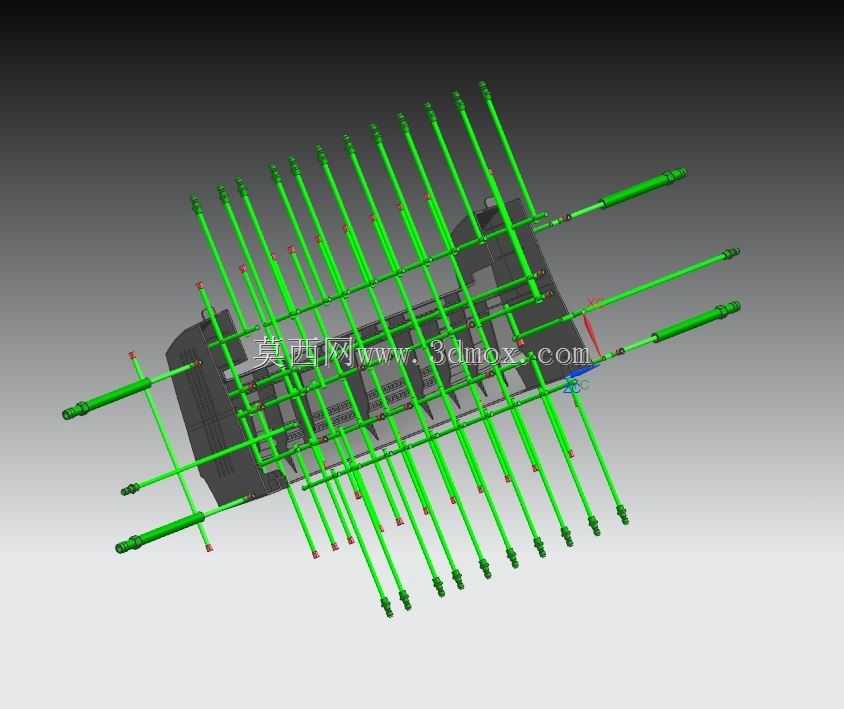

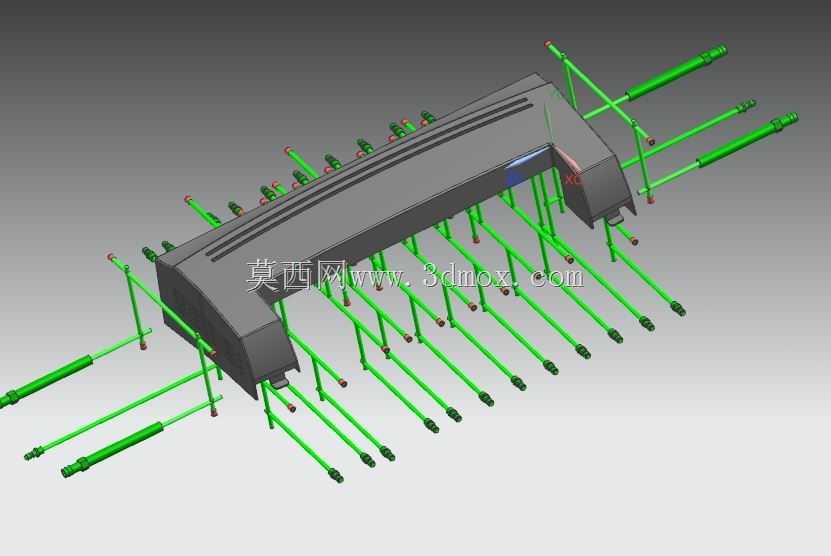

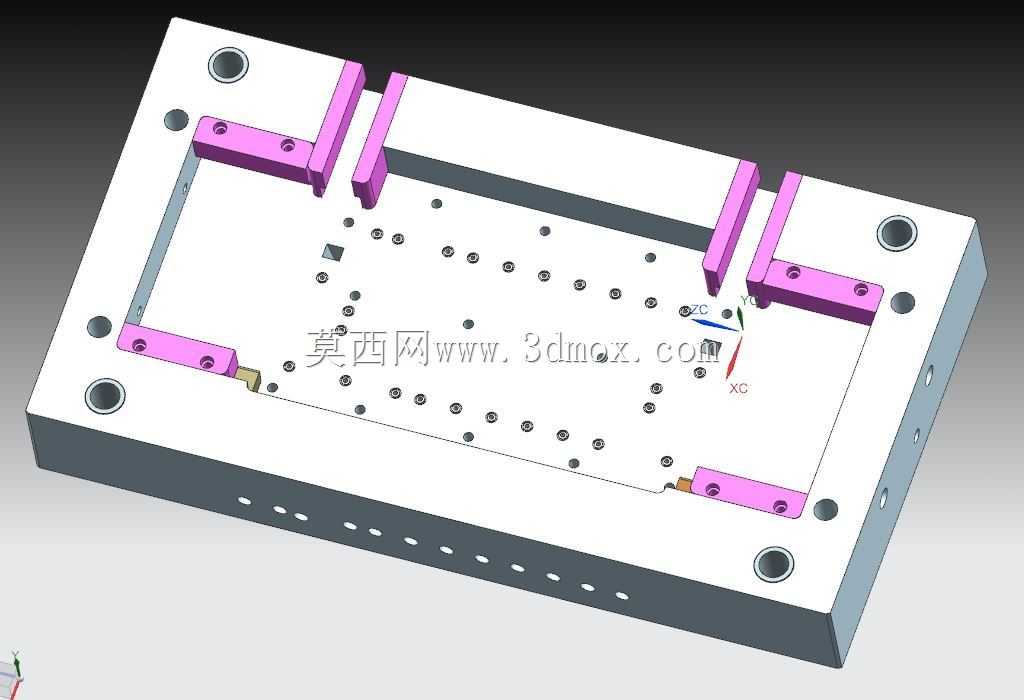

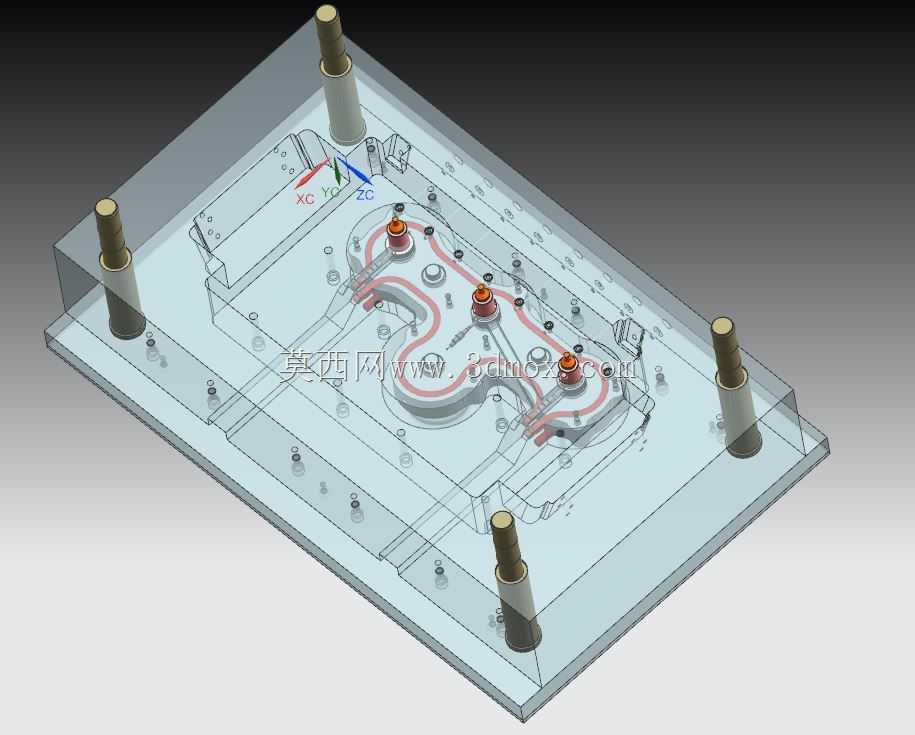

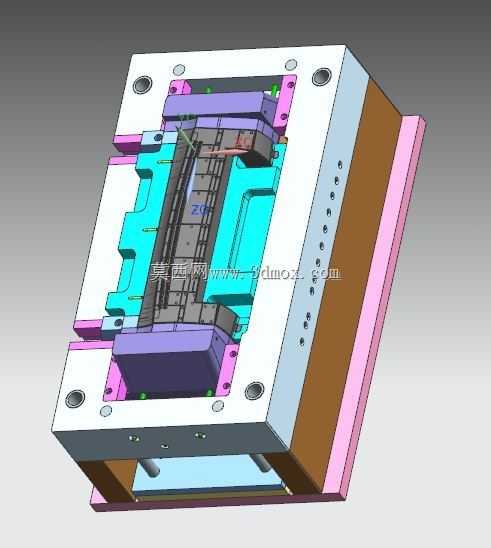

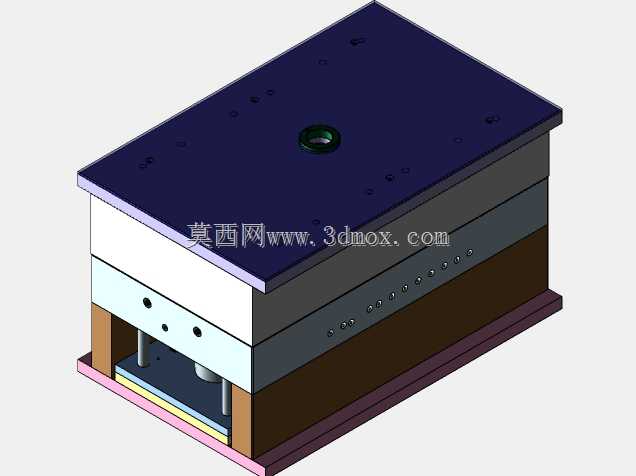

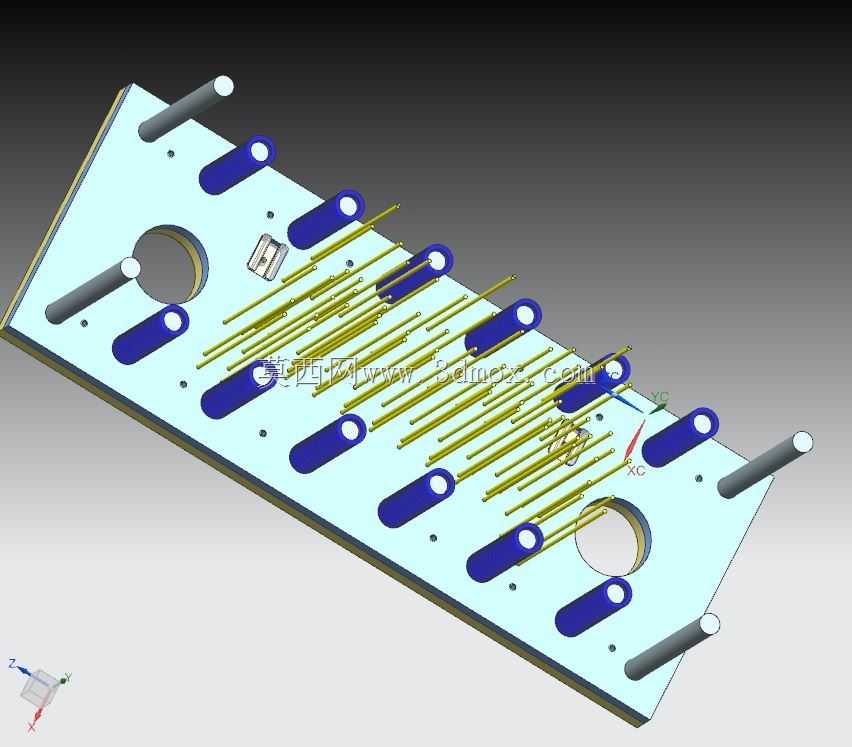

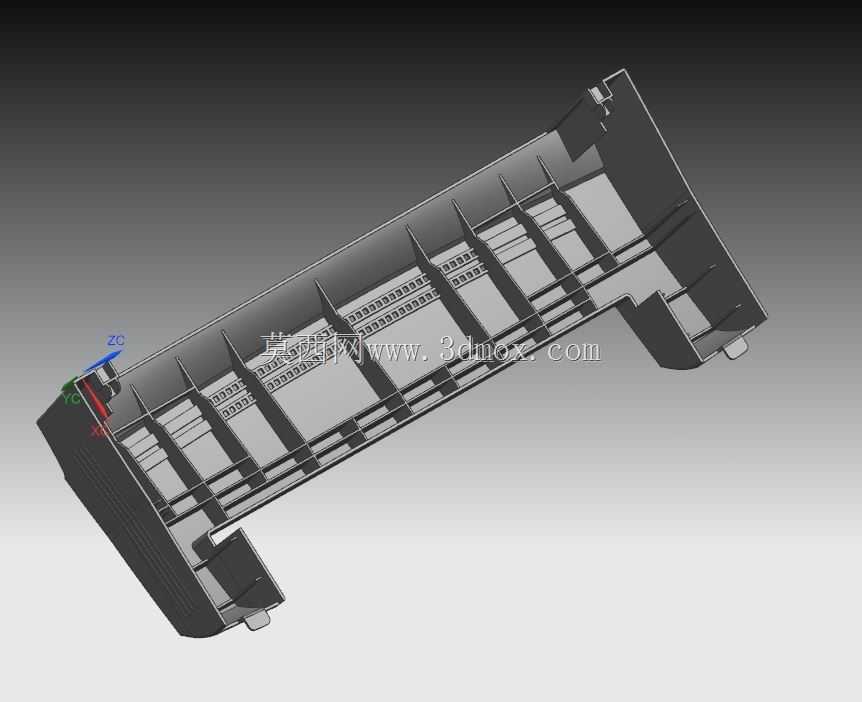

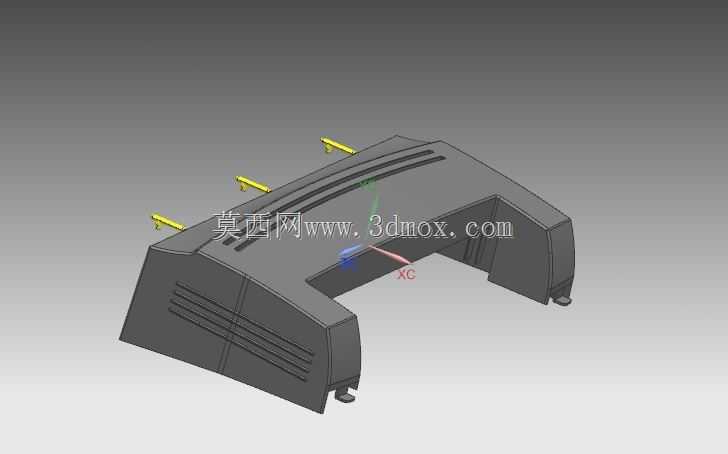

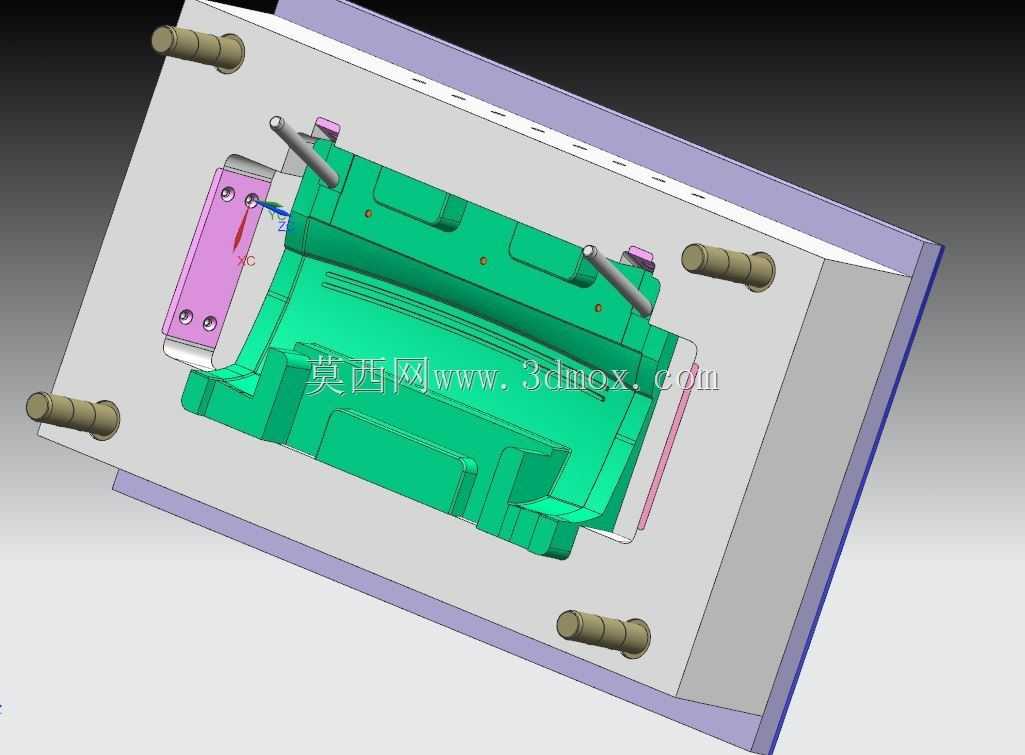

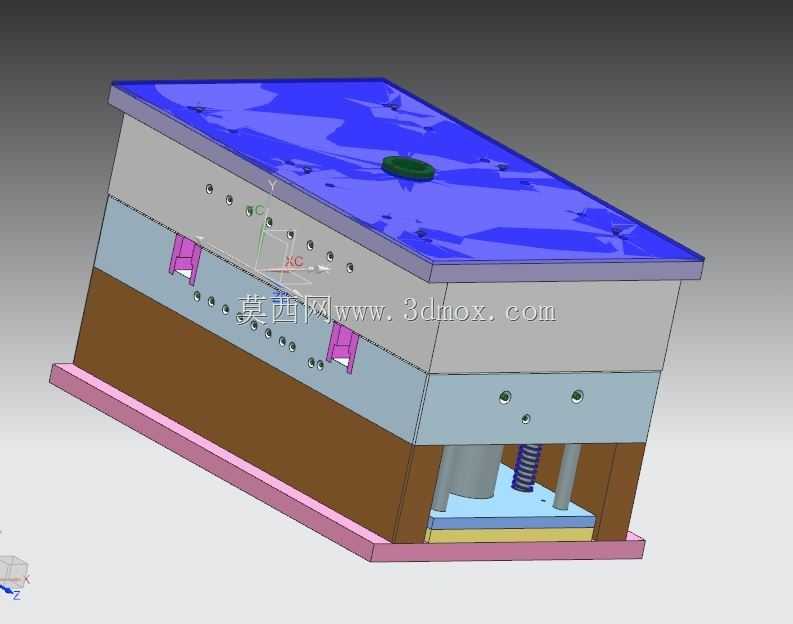

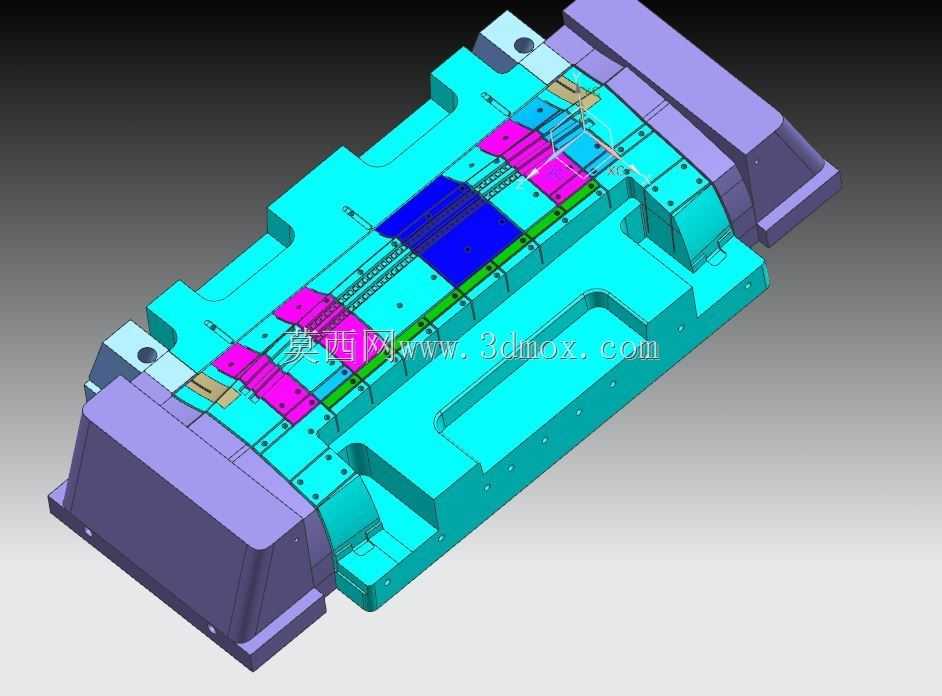

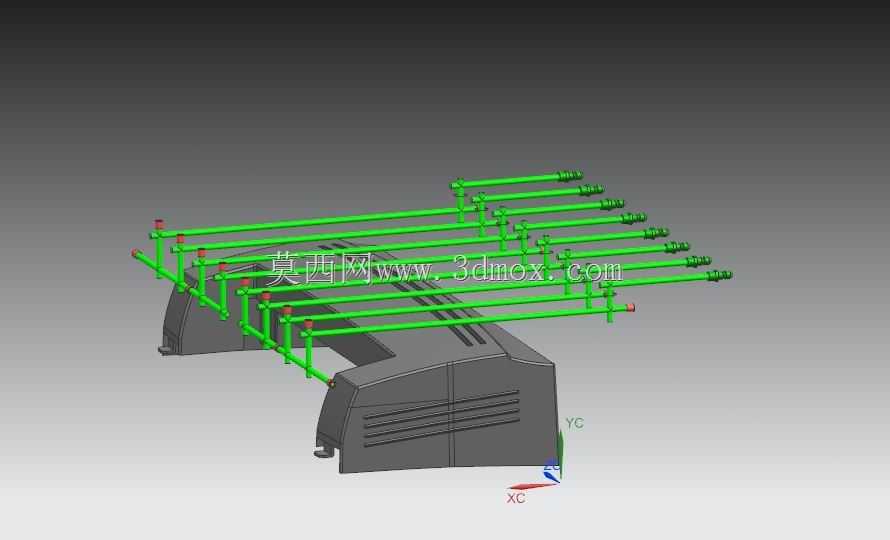

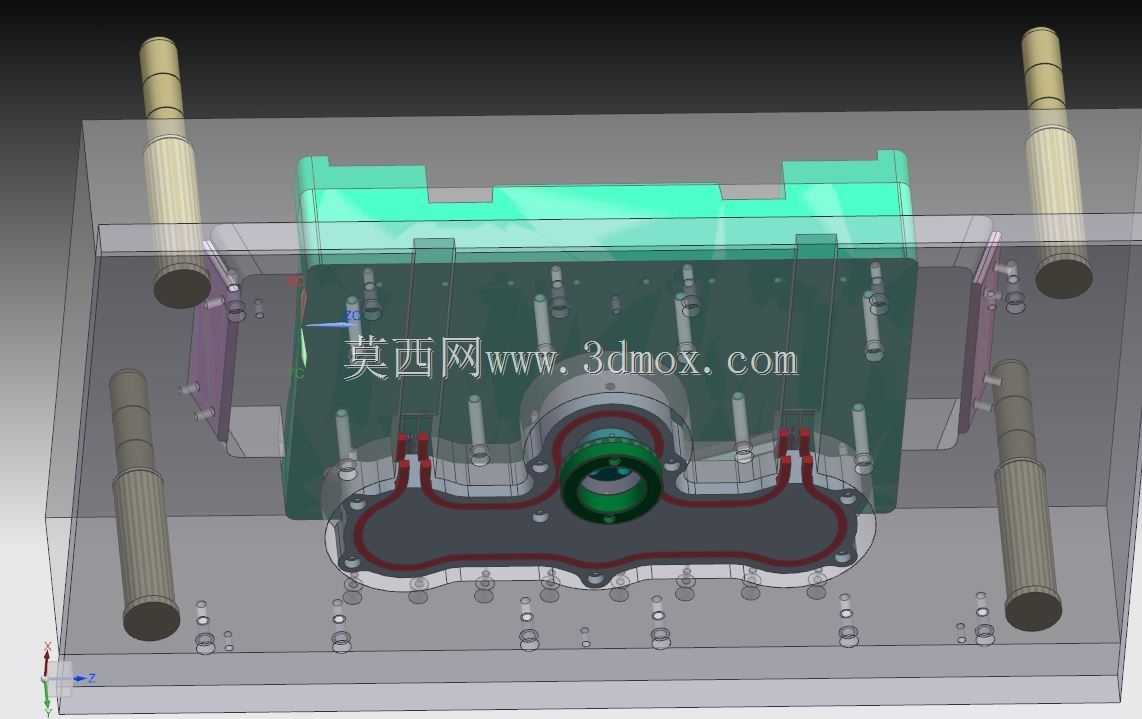

这套热流道注塑模具主要面向日用塑料盖、工业防护端盖、小型盒盖类塑件的批量注塑生产场景，适配卧式注塑机的安装使用需求，能够在连续量产工况下稳定完成盖类塑件的注射成型作业，有效替代传统冷流道模具在生产中产生的流道凝料浪费问题，大幅降低原料损耗与后续浇口修剪的人工成本。从实际生产用途来看，该模具针对盖类塑件壁厚均匀、外观面要求平整无明显浇口痕的生产需求做了针对性适配，热流道系统的采用可以让流道内的熔料始终保持熔融状态，开模取件时无需带出流道凝料，既缩短了单模成型周期，也避免了冷料进入型腔造成的塑件缺胶、冷疤、流痕等外观缺陷，能够满足家电外盖、食品包装盖、工业设备防护盖等多类塑件的成型质量要求。在功能特性上，模具采用多层板叠装的标准模架结构，从上至下依次设置了热流道固定板、定模板、动模板、支承板、顶出固定板与动模座板，各层板件通过导柱导套实现精准合模定位，合模精度可控制在0.02mm以内，避免生产中出现飞边、错位等成型问题。模具侧面设置了模块化的锁紧楔结构，配合斜导柱完成侧抽芯动作，适配盖类塑件侧面带卡扣、侧凹结构的成型需求，无需后续二次加工即可直接得到完整的塑件结构；动模侧设置了弹簧预顶与复位杆配合的顶出机构，开模后可以平稳将塑件从动模型芯上顶出，顶出力均匀分布，避免顶出过程中塑件出现变形、顶白等质量问题。设计思路上，这套模具围绕盖类塑件的成型特点做了结构优化，将主浇口设置在模具型腔中心位置，热流道喷嘴直接对接型腔进料点，保证熔料从中心向四周均匀填充，填充过程中熔料流动距离一致，有效降低了塑件的内应力，减少成型后翘曲变形的概率；冷却水路沿型腔、型芯周边均匀排布，回路设计保证进出水温差控制在3℃以内，让塑件各部位冷却速率一致，进一步提升成型尺寸稳定性。在安装边界上，模具整体采用矩形方正结构，外形长宽尺寸适配常规200吨级卧式注塑机的拉杆间距，模具总厚度符合注塑机的最大最小模厚安装要求，定位圈尺寸匹配注塑机定模板定位孔标准，浇口套球面半径与注塑机喷嘴尺寸适配，顶出孔位置与注塑机顶杆位置对应，无需额外改装即可直接上机安装调试；模具各板块边缘做了倒角处理，避免安装搬运过程中出现磕碰划伤，吊环孔位置设置符合模具起吊平衡要求，能够安全完成模具的吊装转运作业。
