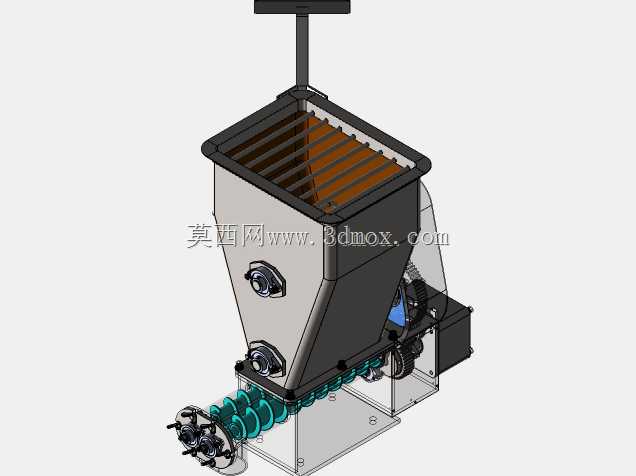

双螺杆给料机结构设计三维作品

这款双螺杆给料机主要面向粉体、小颗粒散状物料的精准定量输送场景，广泛应用于塑料改性、食品配料、化工原料投加、医药粉体分装等生产环节，可安装在挤出机、搅拌机、包装机等设备的进料端，承担稳定、连续、可控的物料供给任务，解决传统重力喂料流量波动大、易架桥、计量不准的行业痛点。

从功能特性来看，设备采用平行双螺杆输送结构，两根螺杆的螺槽相互啮合，在转动过程中可对料斗内的物料形成强制推送作用，避免流动性差的粉体物料在料斗内出现架桥、结拱、下料不畅的问题；螺杆的输送容积与转速呈线性对应关系，通过配套驱动端的转速调节即可精准控制给料量，计量误差可控制在较小范围内，满足连续化生产的配比精度要求。料斗内部设置有格栅结构，可拦截大块异物或结团物料，避免异物卡入螺杆造成设备损坏，同时格栅的间距经过合理设计，不会影响正常物料的下落速度。

设计过程中优先考虑了设备的拆装维护便利性，料斗与螺杆输送段采用快拆式连接结构，无需专用工具即可快速拆分，方便日常清理残留物料、更换不同规格螺杆以适配不同物料特性；驱动端的传动齿轮组设置有透明防护壳体，既可以直观观察齿轮啮合运行状态，也能起到安全防护作用，避免生产过程中异物卷入传动部位。设备底部设置有标准化安装法兰与固定支脚，安装边界可适配多数常规生产设备的进料口尺寸，支脚预留的长条形安装孔可在一定范围内调节安装位置，降低现场安装的对位难度。

外形设计上，料斗采用上宽下窄的锥斗结构，锥角经过物料安息角校核，可保证物料依靠自重顺利滑落到螺杆进料区，不会在斗壁产生积料；螺杆出料端采用多出口布局，可适配需要分路给料的生产场景，出料口的连接尺寸符合行业通用标准，可直接对接后续生产设备的进料接口，无需额外制作转接件。整体结构紧凑，驱动组件与输送主体集成安装，占用生产空间较小，可灵活布置在生产线的各个给料点位。
