18650锂电池配套开放式固定支架结构

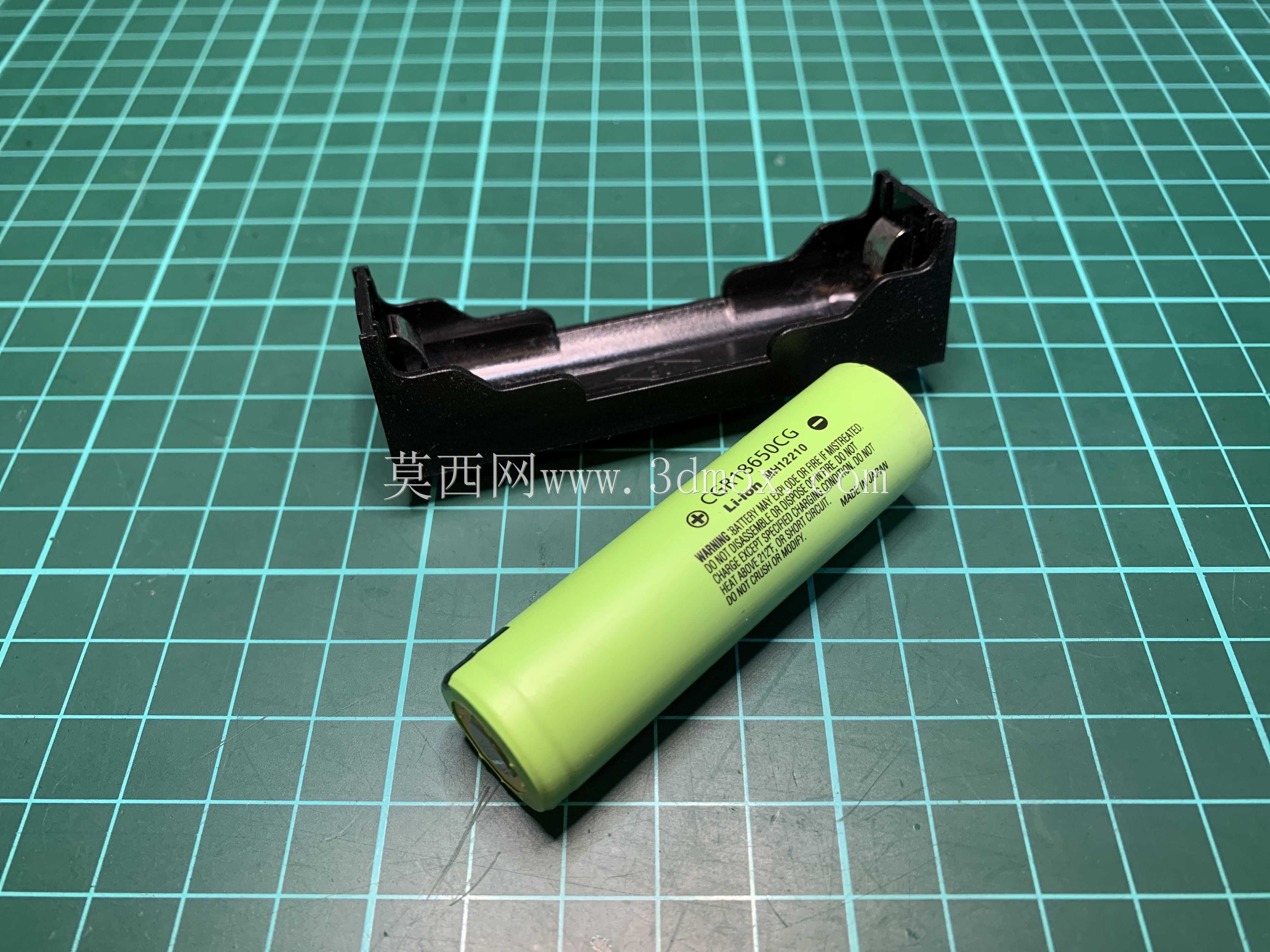

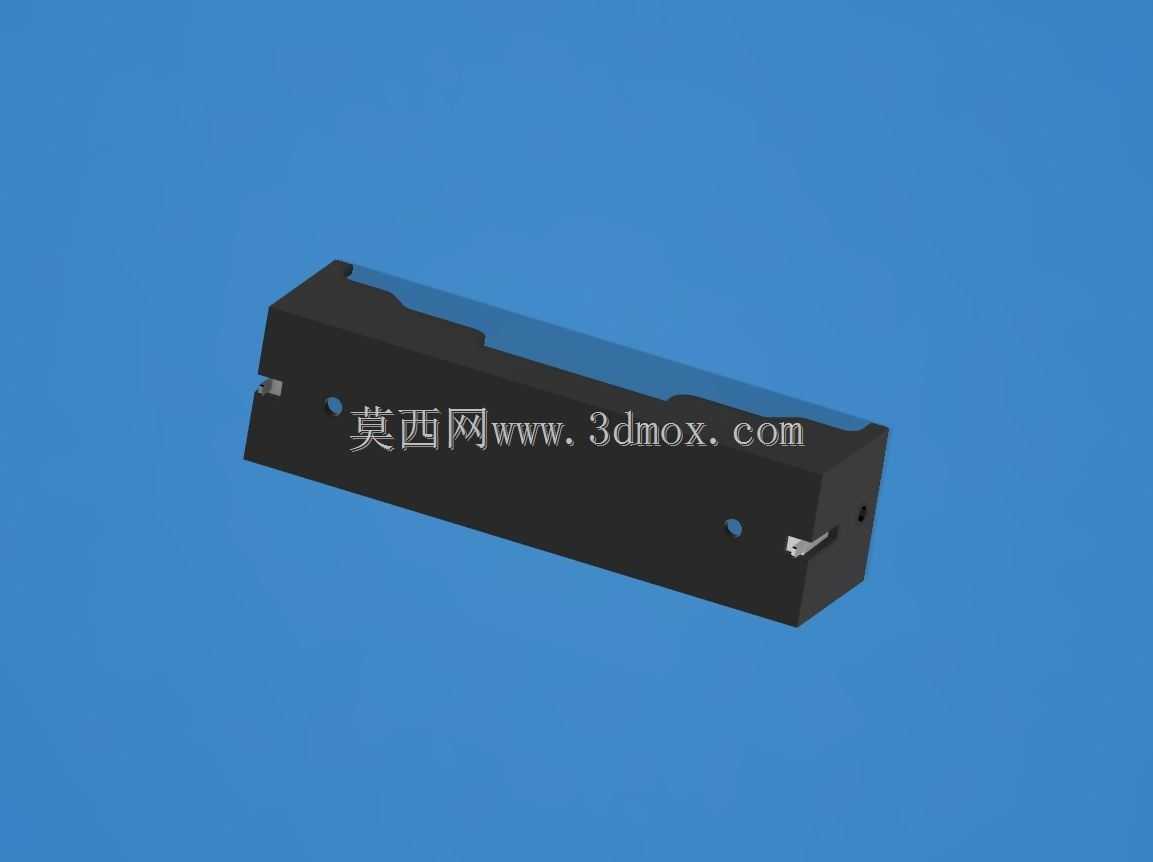

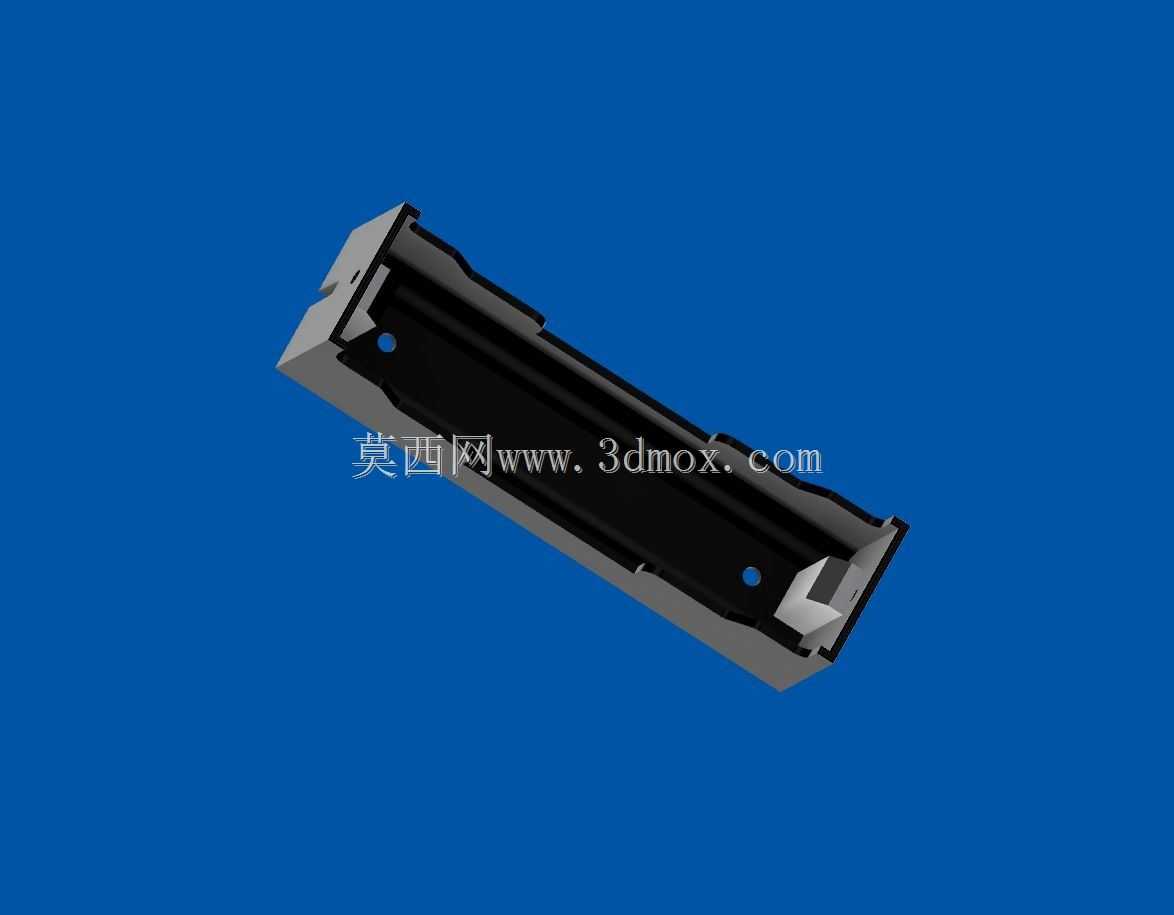

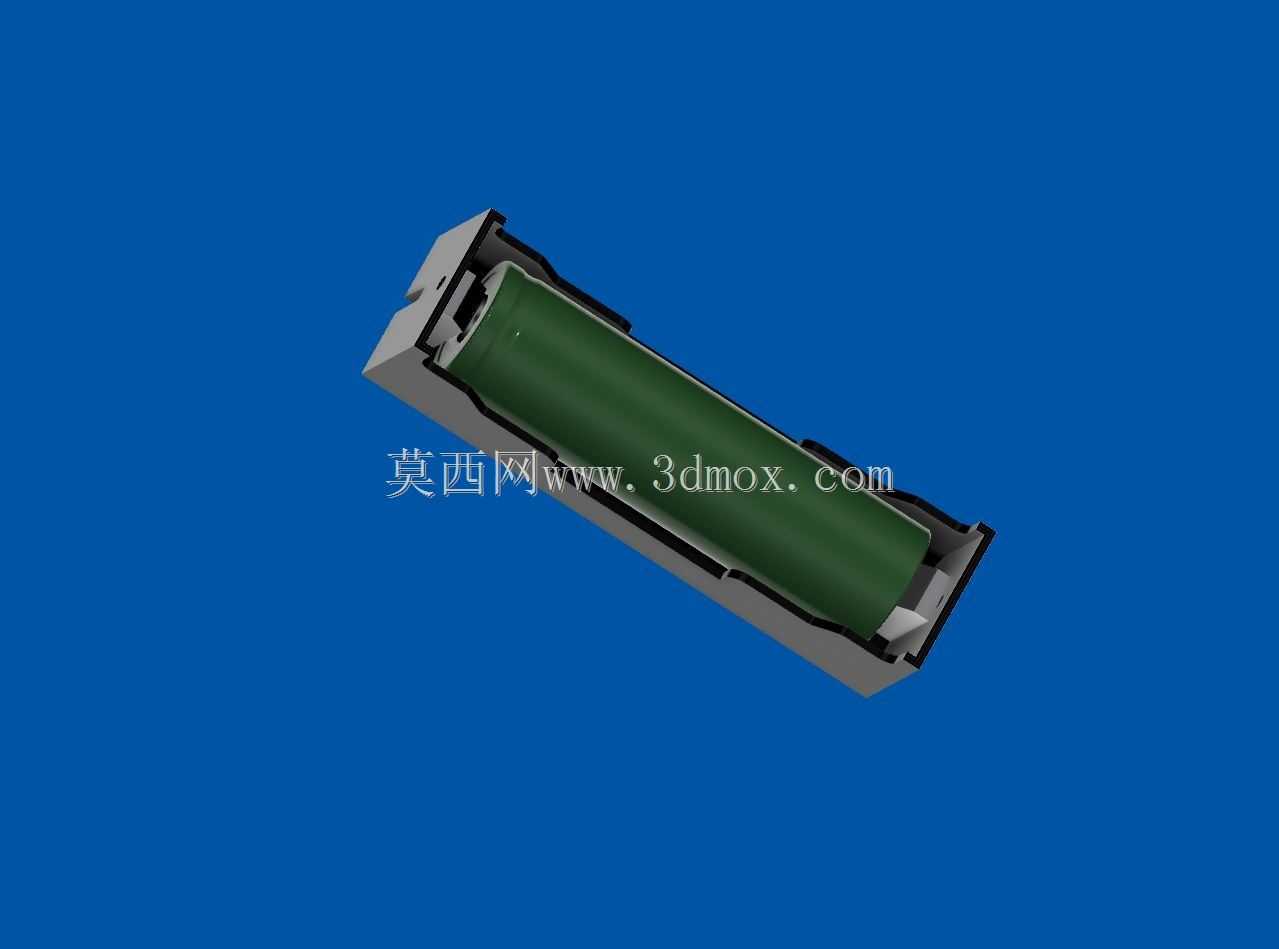

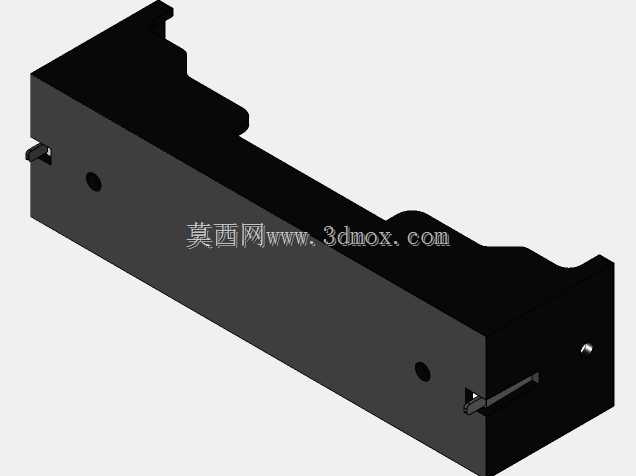

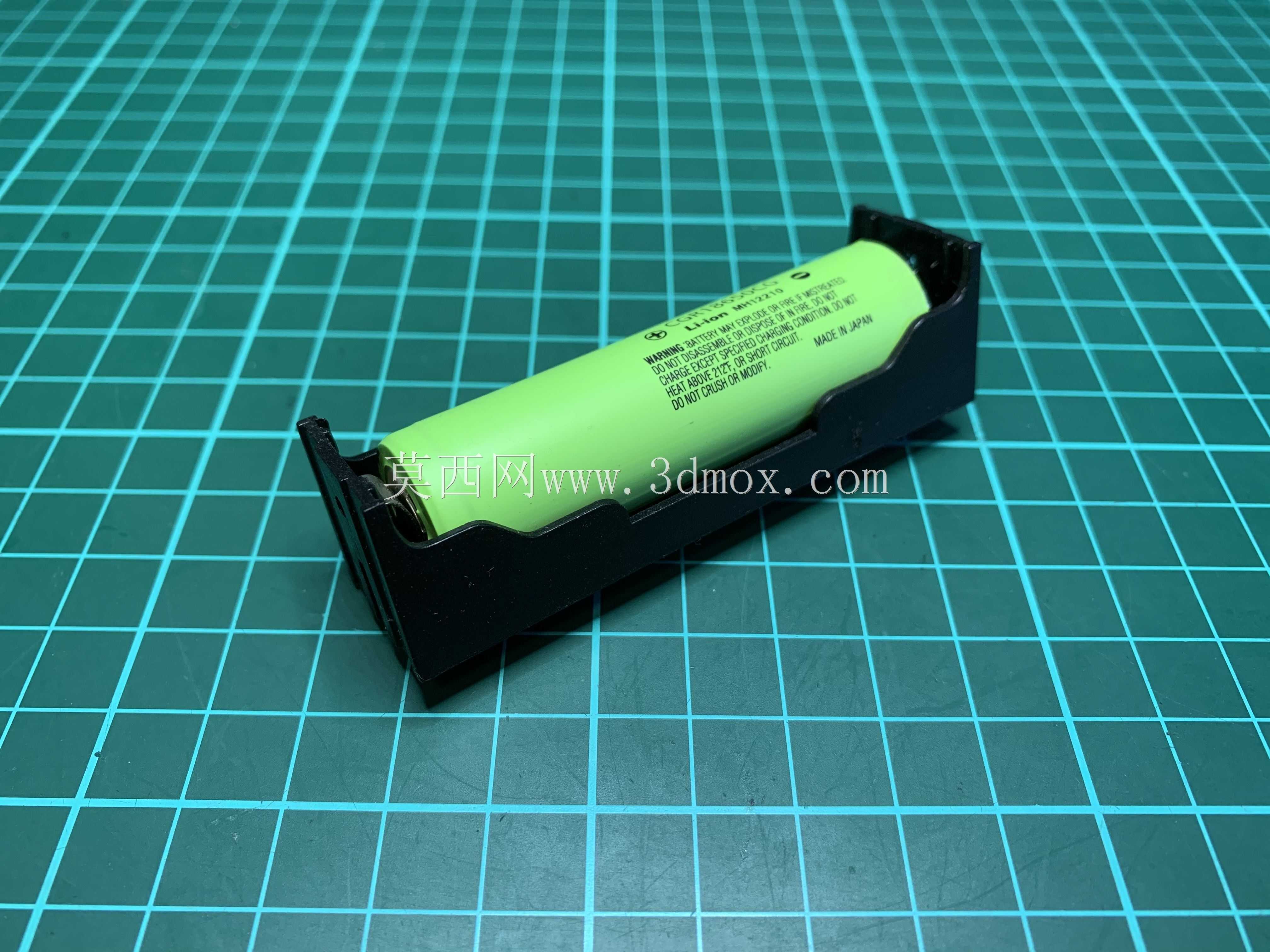

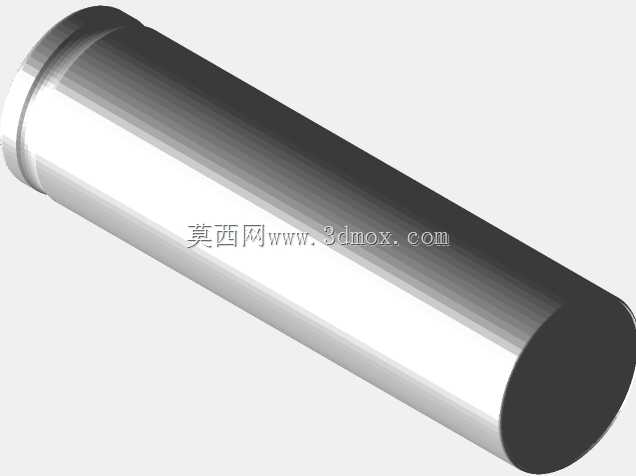

在消费电子、小型便携设备、DIY储能模组、桌面级电子制作等领域，18650圆柱锂电池是应用范围极广的供电载体，这类圆柱电芯自身缺乏固定结构，在设备内部如果没有可靠的限位支撑，很容易在移动、震动过程中出现移位、电极接触不良甚至短路的风险，因此适配的固定支架是保障电芯安装稳定性的核心配套部件。这款配套18650电芯的固定支架，采用开放式侧面设计，区别于传统全包裹式电池仓的结构，侧面预留了充足的操作空间，使用者无需额外工具就可以直接用手指捏住电芯本体完成拆装，不管是日常更换电芯，还是调试阶段反复拆装测试，都能大幅提升操作效率，避免全包裹结构拆装时刮花电芯外皮、损伤电极的问题。在功能设计上，支架与电芯采用独立分体式建模逻辑，两者可以单独选型适配，支架的内部型腔完全贴合18650圆柱电芯的外轮廓弧度，电芯装入后可以实现径向的完全限位，不会出现径向晃动、转动的情况，两端预留的电极避让空间，可以适配常规的弹片接触、焊接镍片等多种电极连接方式，不会干涉电极的导通连接。支架的侧面开放结构同时兼顾了散热需求，电芯在大电流放电过程中产生的热量可以通过侧面开放空间快速散出，避免全包裹结构热量积聚导致电芯温度过高，提升供电系统的工作稳定性。在安装边界设计上，支架的外部轮廓做了规整的平直处理，底部预留了平整的安装基准面，可以直接通过粘接、螺丝固定、卡扣卡接等多种方式固定在设备壳体内部，安装孔位的间距经过反复校核，不会出现孔位错位无法安装的问题，整体尺寸紧凑，不会占用过多设备内部空间，在有限的安装空间内即可完成电芯的可靠固定。针对3D打印制作的场景，支架的结构做了针对性优化，没有大角度悬空结构，打印过程中不需要添加过多支撑，打印完成后去除支撑的工作量极小，采用常规的PETG耗材即可打印出强度足够的成品，填充率设置在15%左右就可以满足日常使用的结构强度要求，既可以用于工业产品前期开发阶段的原型验证，也可以满足电子爱好者DIY制作的使用需求，不管是小型手持设备的内置电池仓，还是多串并锂电池组的单电芯固定，都能提供可靠的支撑固定效果，有效规避电芯固定不当带来的各类使用风险。
