铃木GS750摩托车电池及电气集成组件

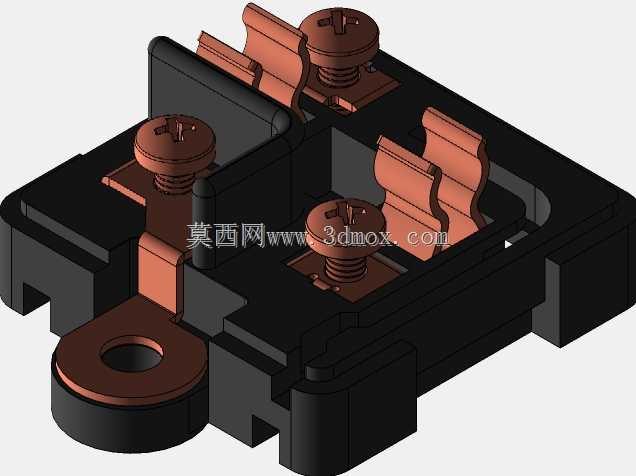

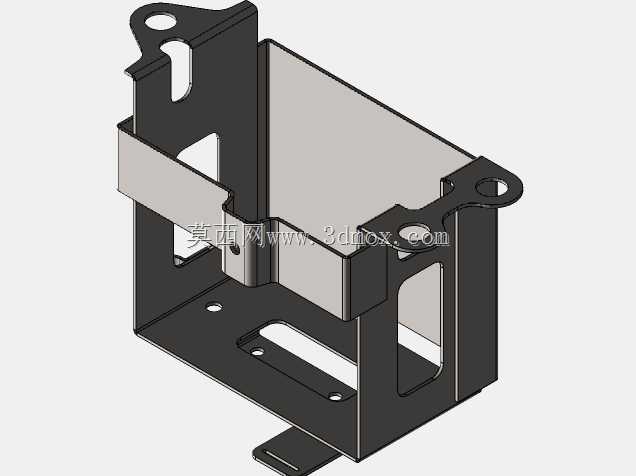

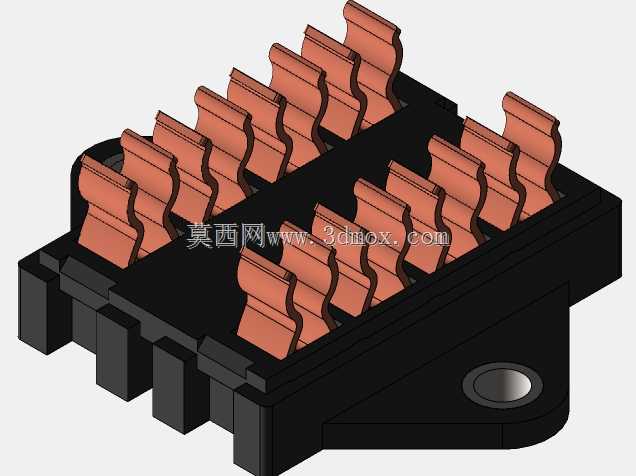

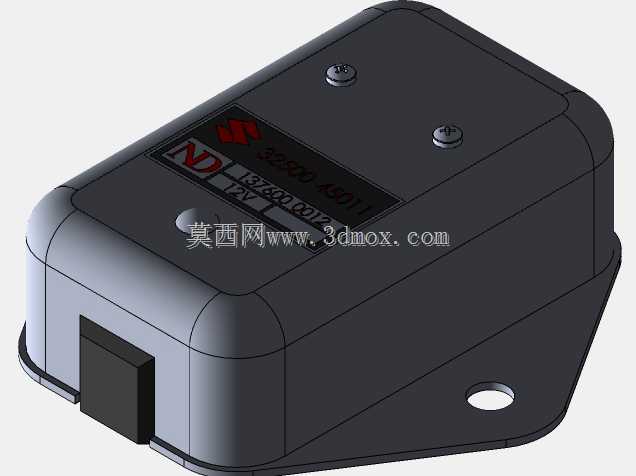

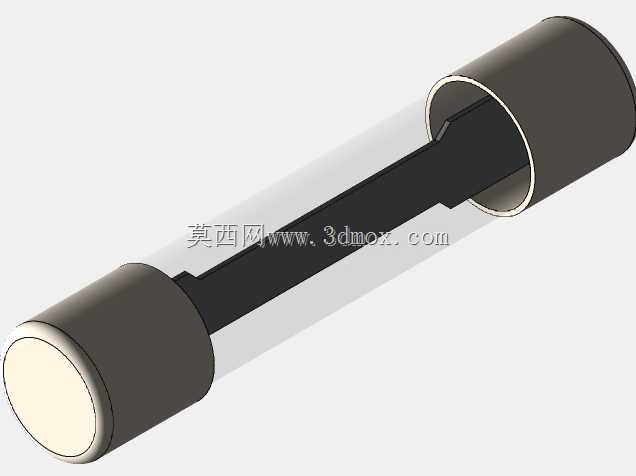

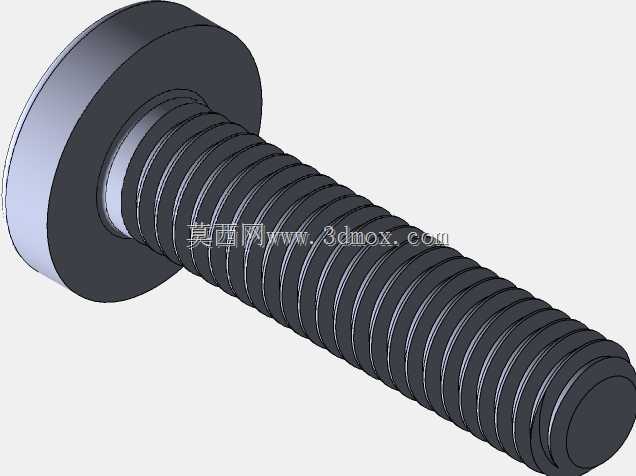

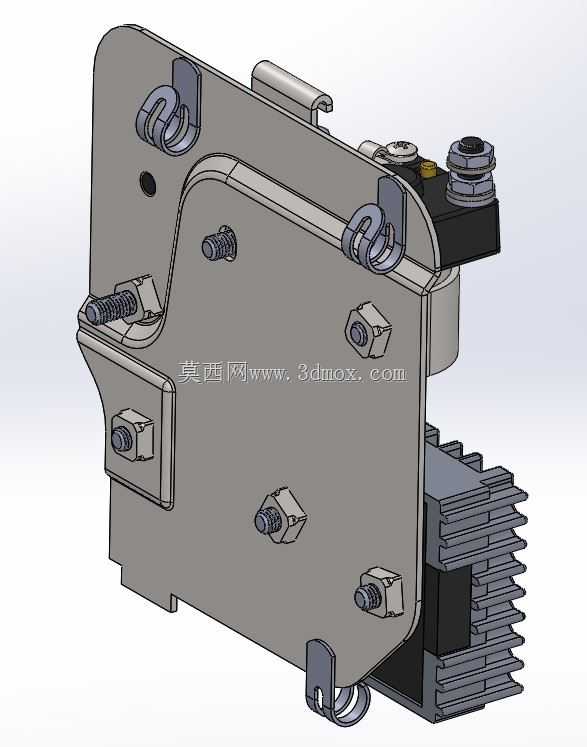

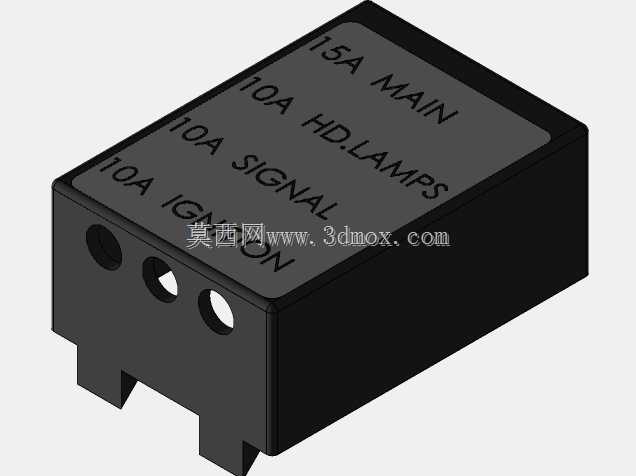

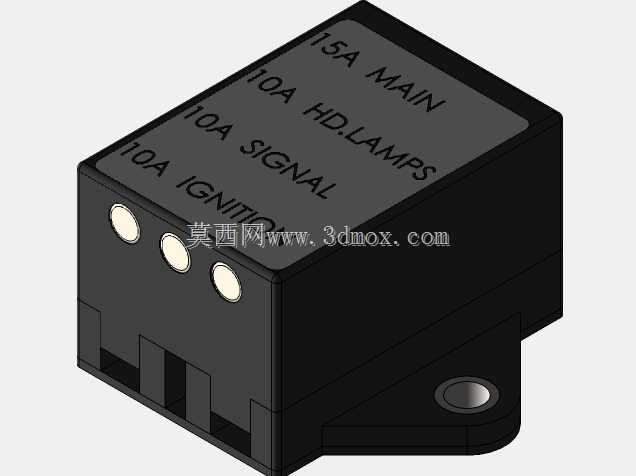

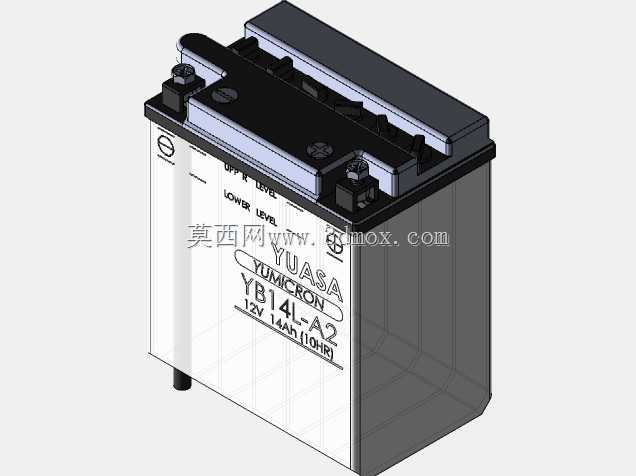

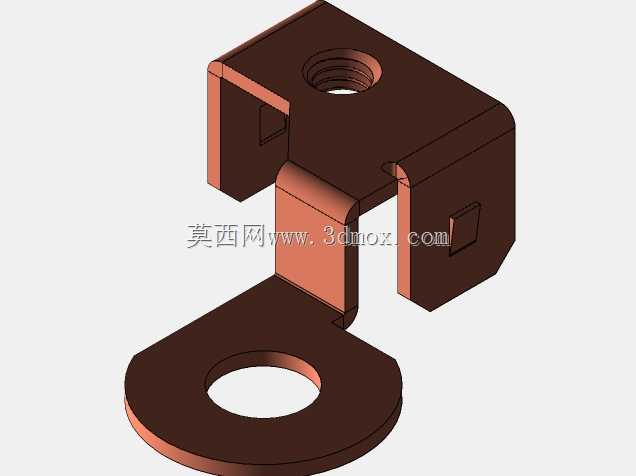

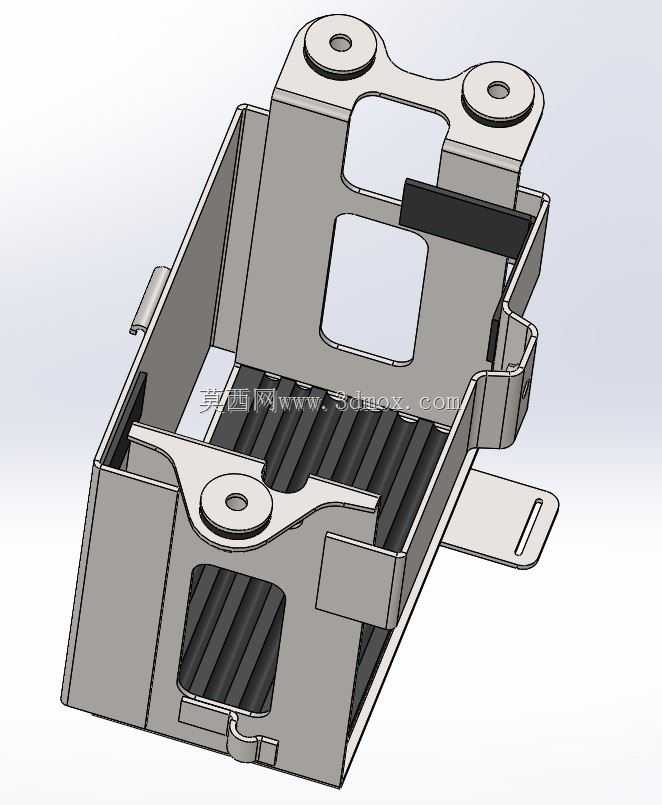

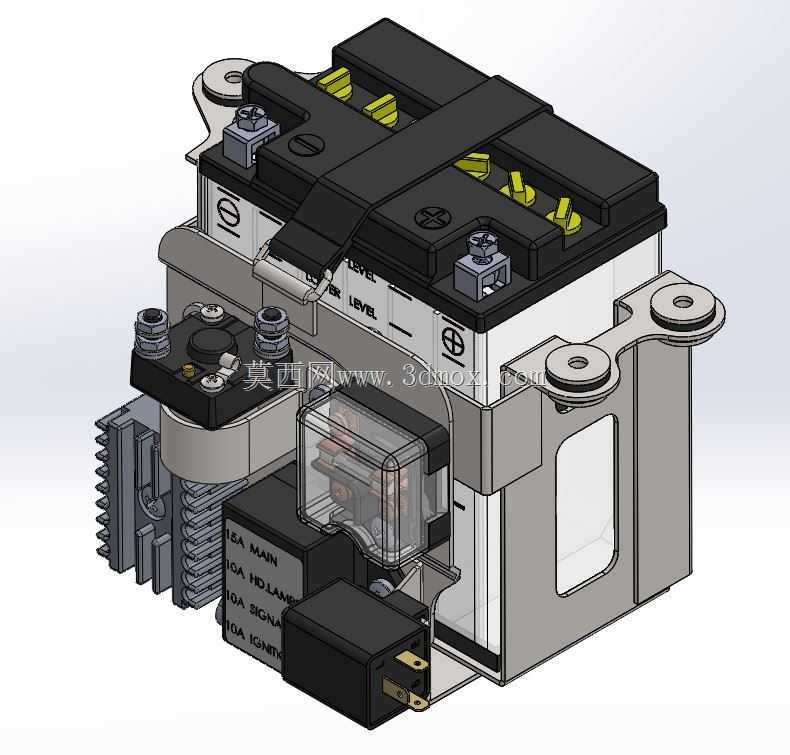

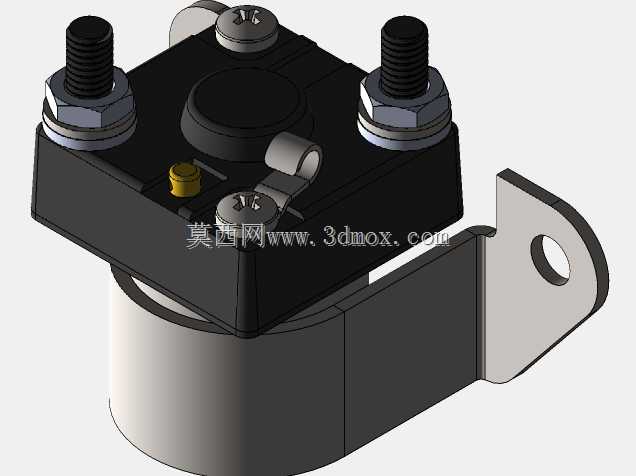

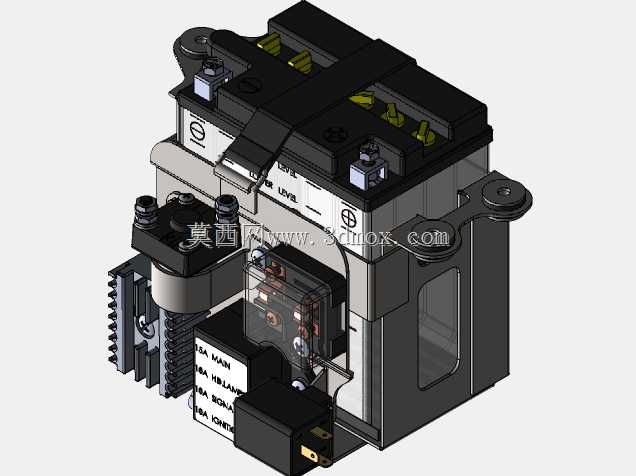

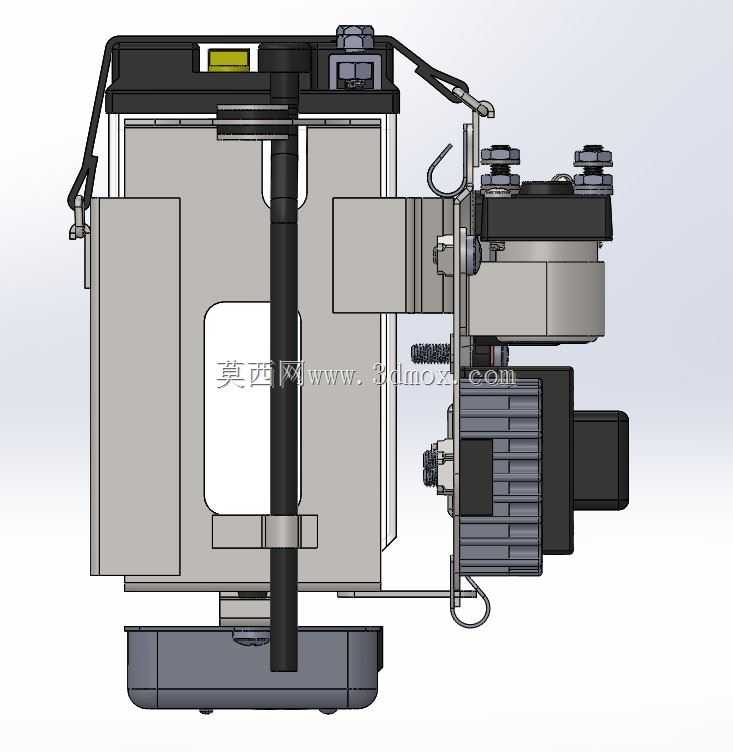

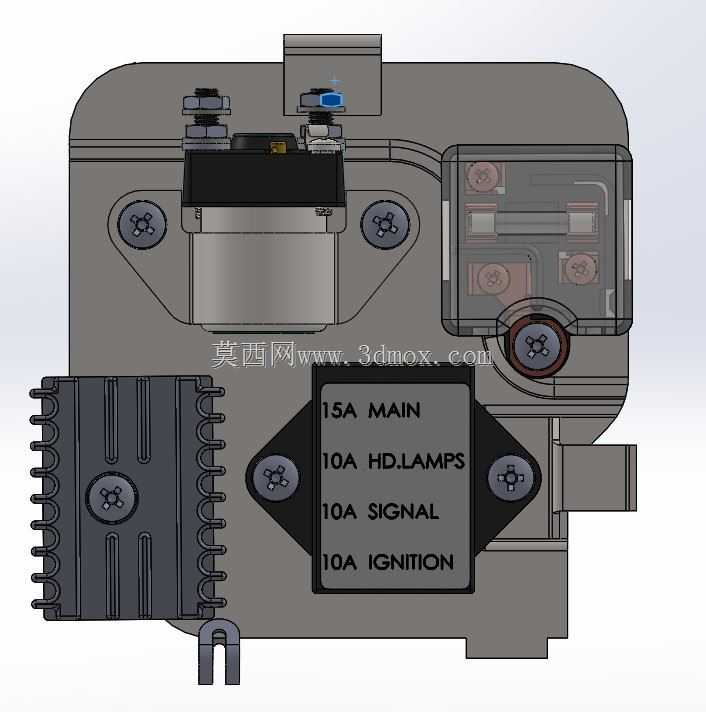

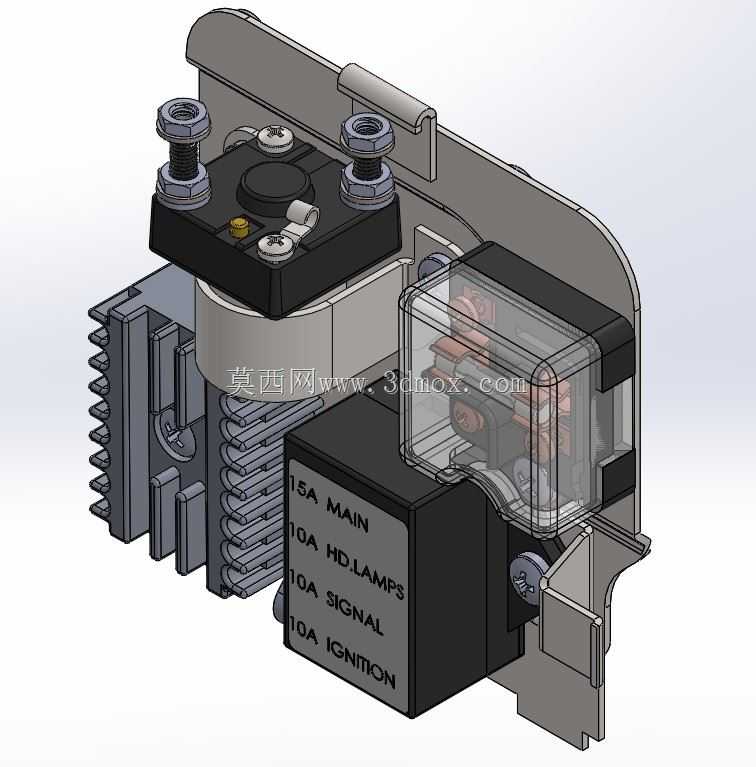

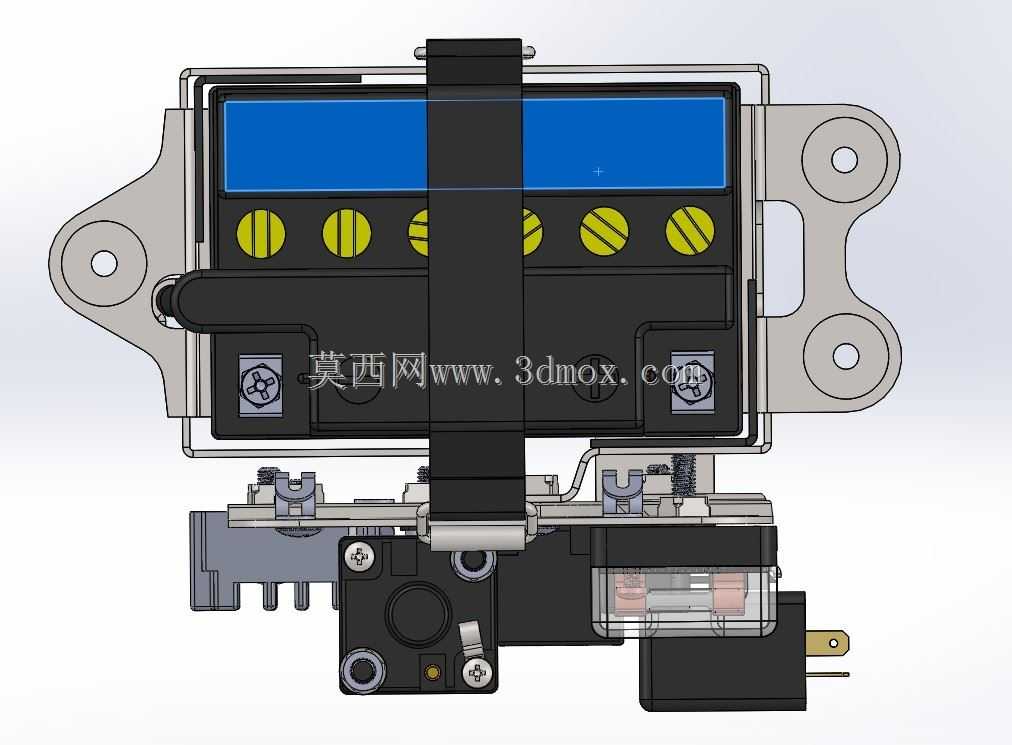

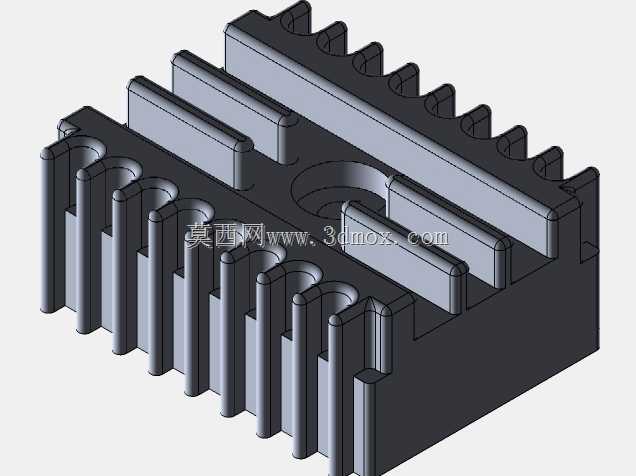

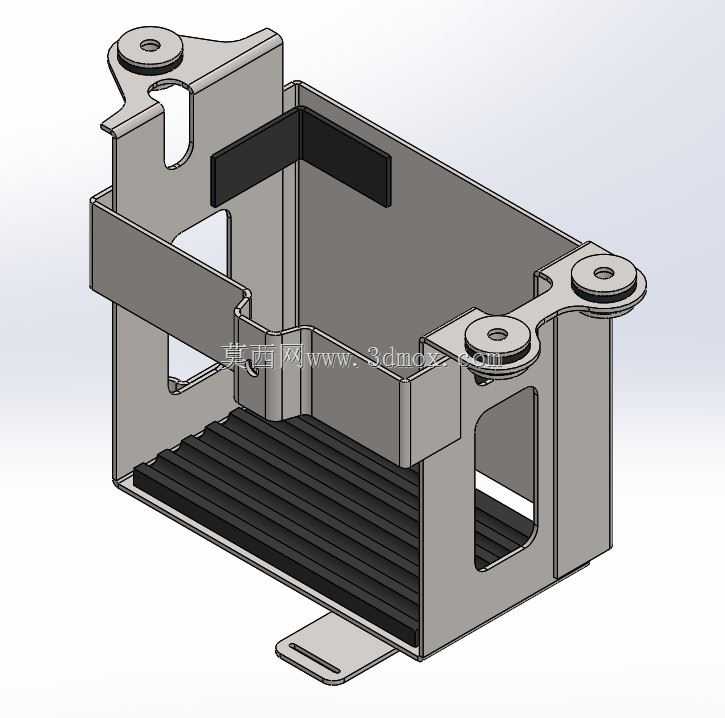

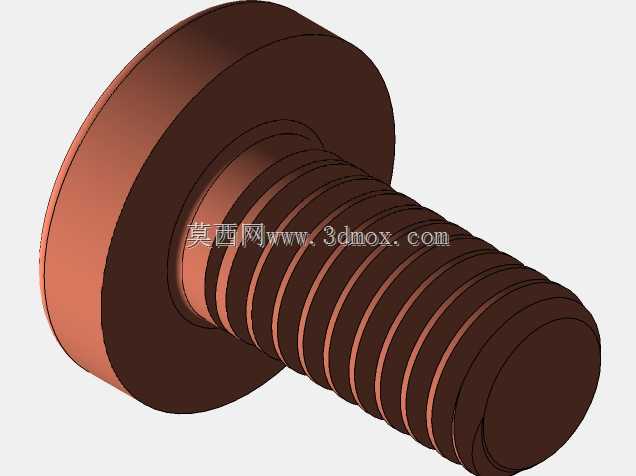

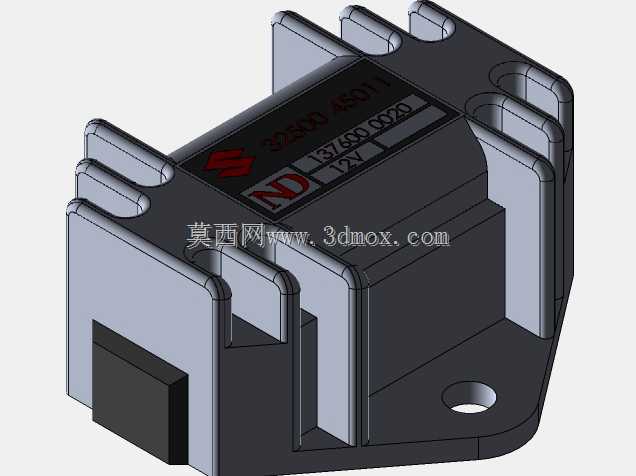

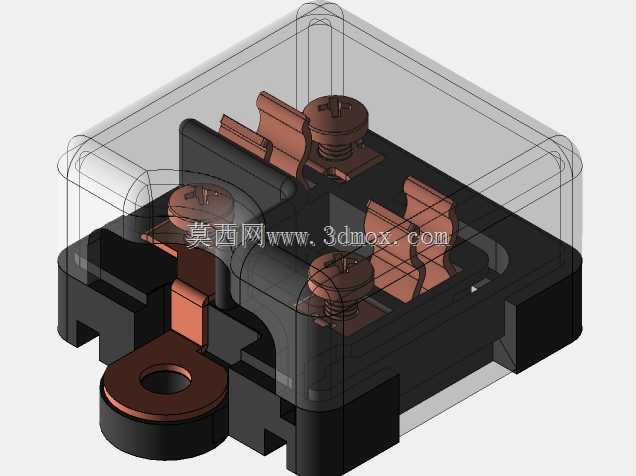

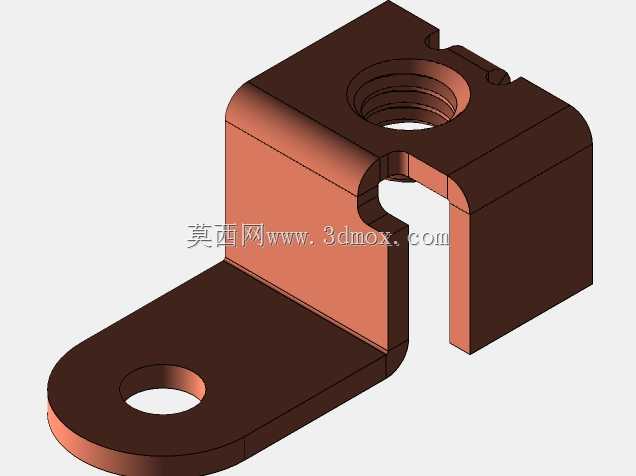

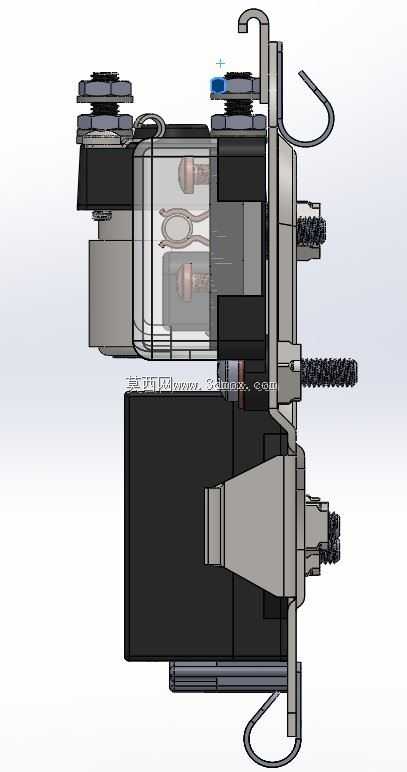

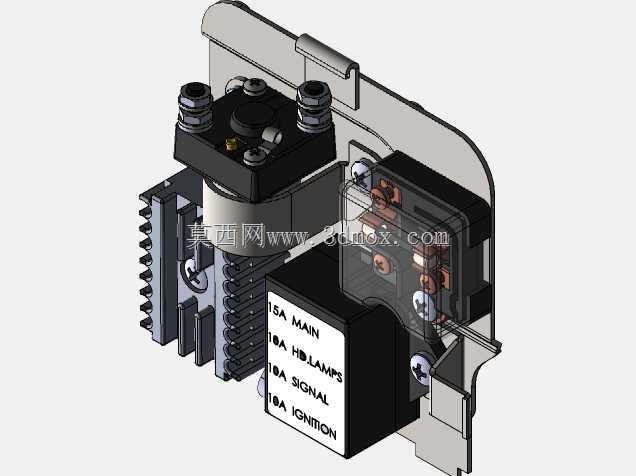

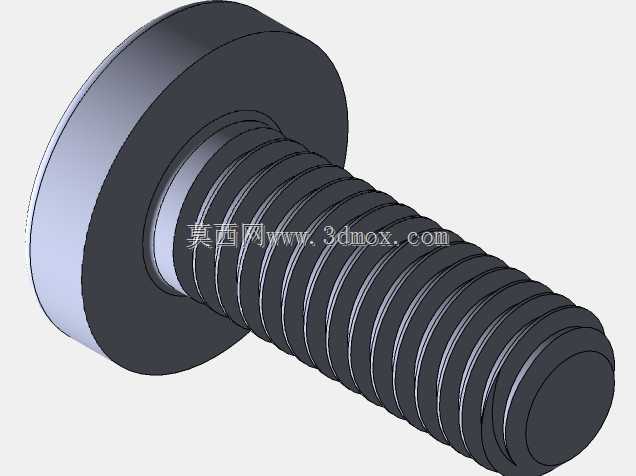

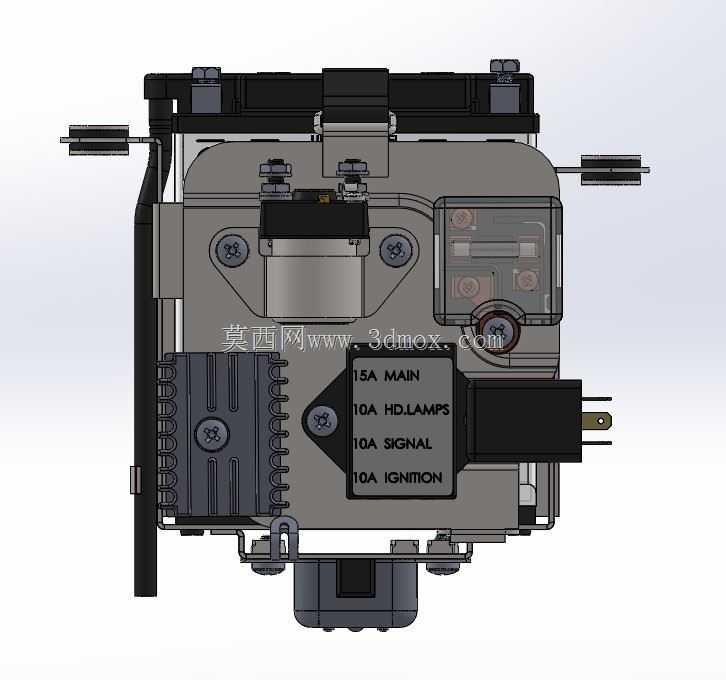

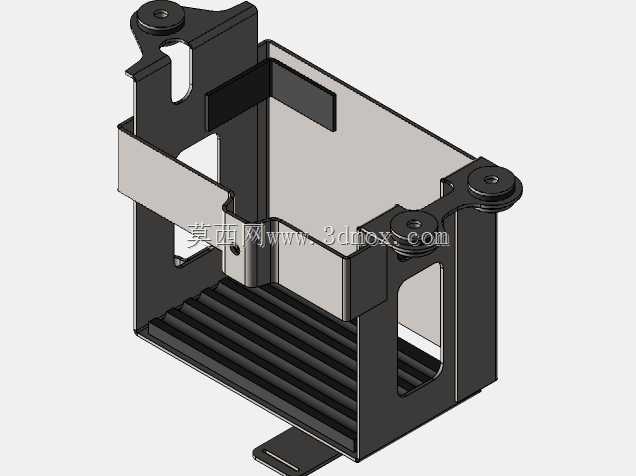

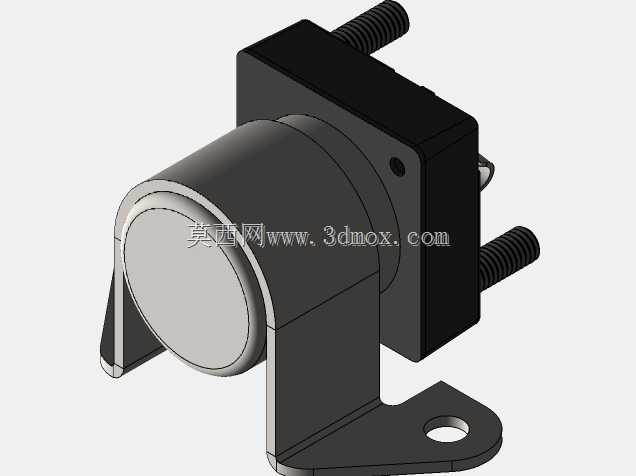

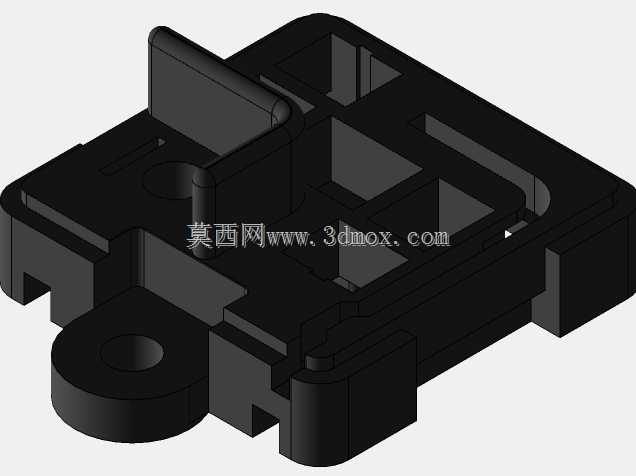

该组件是为铃木GS750车型开发的车载电气核心集成单元，主要应用于大排量跨骑摩托车的整车供配电场景，承担车辆启动供电、行驶过程中电能稳压分配、电路过载保护的核心功能，是摩托车电气系统中连接磁电机发电端、用电负载端与启动系统的关键枢纽部件。在实际使用场景中，该组件需要适配摩托车行驶过程中持续的振动、高低温环境变化以及泥水飞溅的恶劣工况，因此整体结构采用集成化紧凑布局设计，将蓄电池、整流稳压器、启动继电器、线路连接端子、安装固定支架整合为一个整体模块，大幅减少了分散布线带来的线路磨损、接头松动故障概率。从设计思路来看，该组件优先考虑安装维护的便捷性与空间利用率，整体采用框架式金属支架作为承载基体，蓄电池作为核心储能部件居中布置，上方设置带定位卡扣的绝缘上盖，既可以固定蓄电池顶部的接线端子，又能预留出保险丝、接线柱的操作空间，方便日常检修时的线路接驳与保险丝更换。整流器与继电器模块布置在蓄电池侧方的散热安装位，其中整流器背部贴合带散热鳍片的金属安装面，能够将稳压过程中产生的热量快速传导散发，避免长时间大电流工作时出现过热失效问题。组件的安装边界充分适配GS750车型的车架安装空间，两侧伸出带安装孔的固定耳片，孔位尺寸与车架预装的安装螺柱完全匹配，安装时仅需对准孔位锁紧固定螺栓即可完成定位，不需要额外调整周边部件位置。接线端采用标准化的快插接头与螺栓接线柱组合设计，大电流的启动回路采用螺栓锁紧的铜质接线柱保证接触可靠性，小电流的信号与供电回路采用防呆快插接头，避免装配过程中出现接反线路的问题。整体外部的绝缘护罩与密封结构设计，能够阻挡日常行驶中泥水、灰尘对电气部件的侵蚀，同时所有金属导电部件都设置了绝缘防护结构，避免车辆颠簸过程中线路晃动造成的短路风险，各功能模块之间的走线全部预留了合理的弯曲半径，避免线路长期处于拉扯受力状态，有效提升了整套电气系统的长期使用可靠性。
