手持多按键工业遥控器结构设计

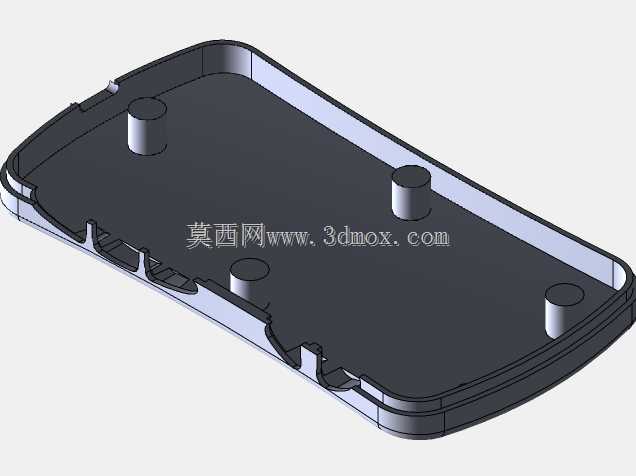

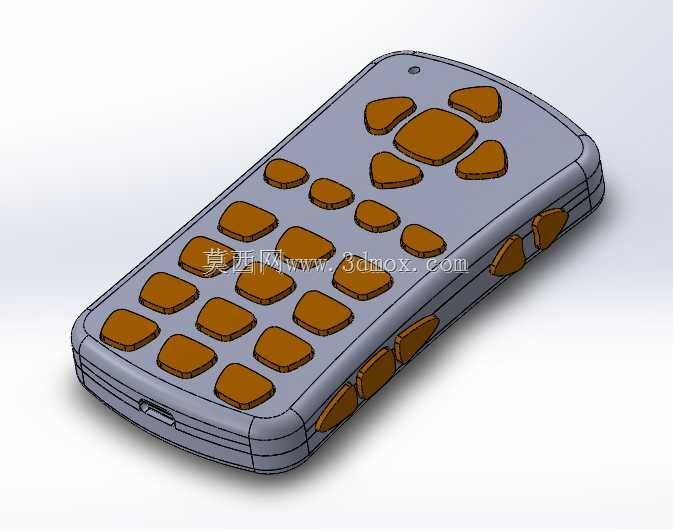

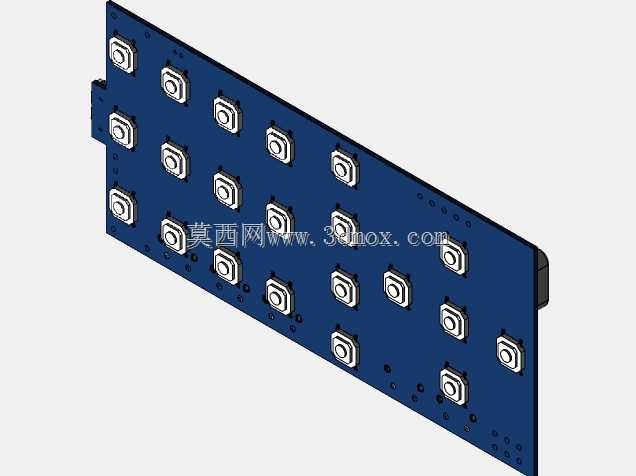

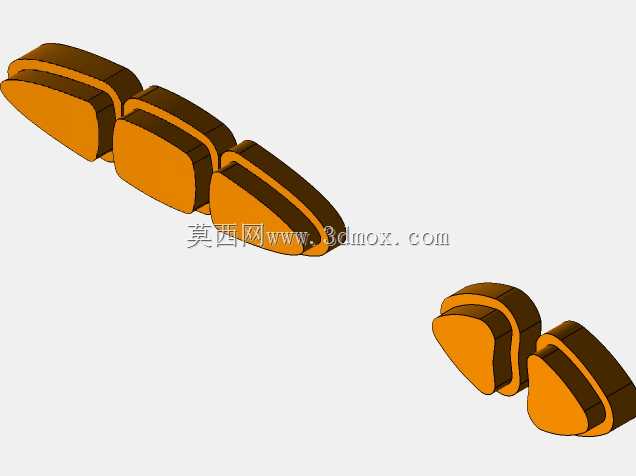

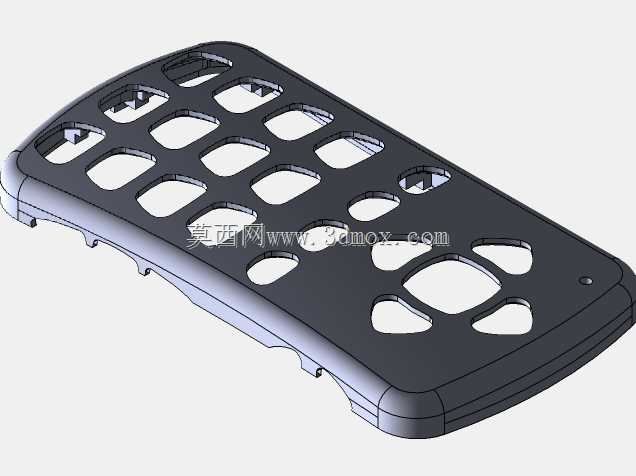

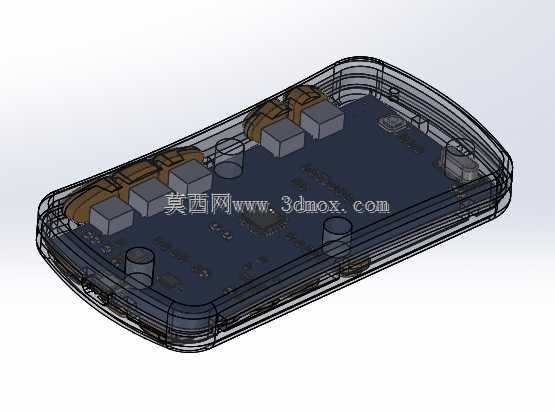

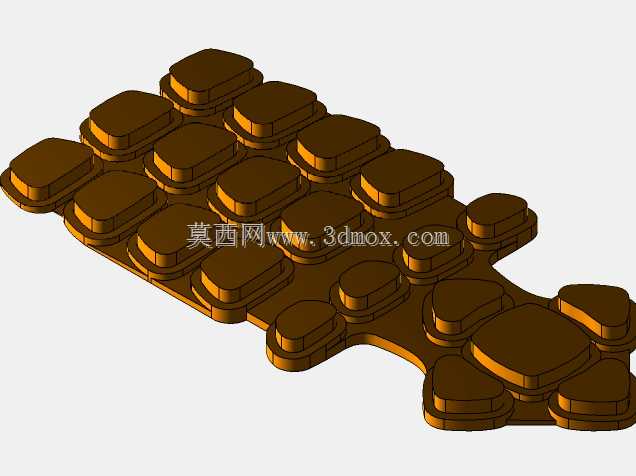

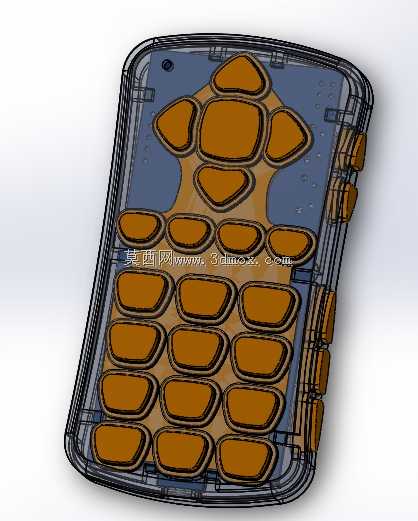

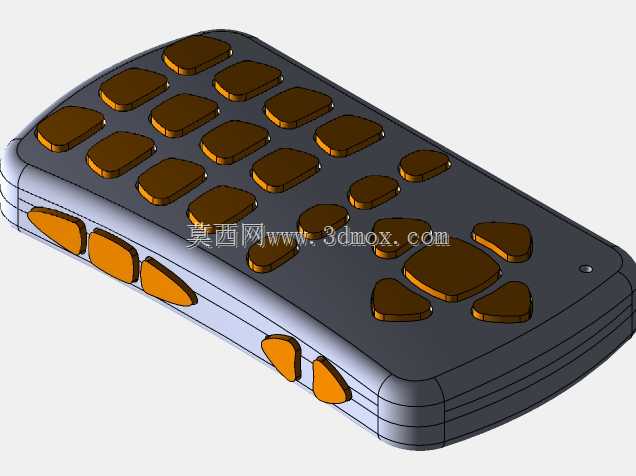

这款手持遥控器的结构设计，首先围绕工业现场的实际操控需求展开，适配起重设备、工业物联网终端、远程自动化操作台等多场景的操控使用，操作人员可通过单手握持完成全部按键操作，无需额外辅助固定。从外形轮廓来看，整体采用弧面收边的长条形结构，侧边做了贴合手掌虎口弧度的过渡处理，握持时的受力点均匀分布在掌根与指节位置，长时间持握操作不易产生疲劳感，整体尺寸适配成年人单手握持的边界范围，侧边额外设置的功能按键刚好对应拇指自然放置的位置，无需调整握持姿势即可完成侧边按键的触发。按键布局采用分区设计，上方区域设置方向与功能组合按键，下方区域排布数字与常规功能按键，按键之间预留了足够的指腹操作间隙，避免戴劳保手套操作时出现误触情况，每个按键的表面都做了微凸的弧面处理，按压时的触感反馈清晰，按键的行程设计兼顾了触发灵敏度与防误触需求，不会因为现场轻微磕碰就触发误操作。外壳的分型线设置在侧边中框位置，上下壳的配合采用卡扣加螺丝的组合固定方式，既保证了壳体装配后的连接强度，也能满足日常使用中的防摔抗震要求，底部预留的接口位置做了下沉式设计，可适配常规的数据传输与充电接口，接口周边的壳体做了加厚处理，避免插拔线材时造成接口周边壳体开裂。设计过程中优先考虑了注塑成型的工艺可行性，所有壳体的壁厚保持均匀过渡，没有出现壁厚突变的结构，按键与壳体的配合间隙控制在合理范围，既保证按键活动顺畅，也能避免灰尘、少量飞溅液体进入壳体内部，侧边的防滑结构与壳体一体化成型，无需额外粘贴防滑贴，减少后期装配工序。内部的PCB安装位设置了多个定位柱，可直接将电路板卡装定位后通过螺丝固定，电池仓的位置贴合壳体背部的弧度，充分利用壳体内部的空间，在保证电池容量满足续航需求的前提下，尽可能压缩整机的厚度，让握持手感更贴合手型。
