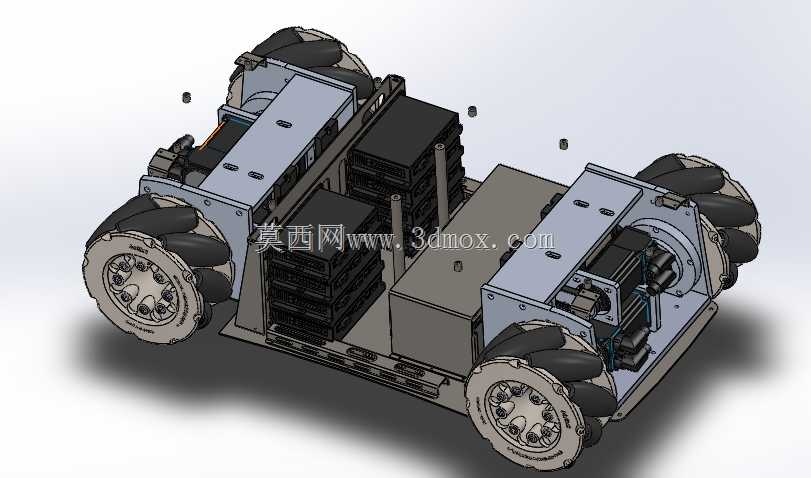

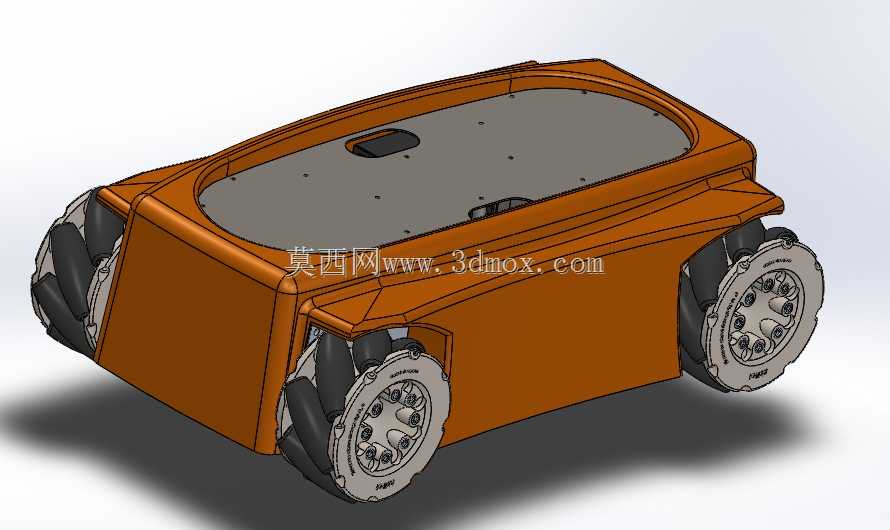

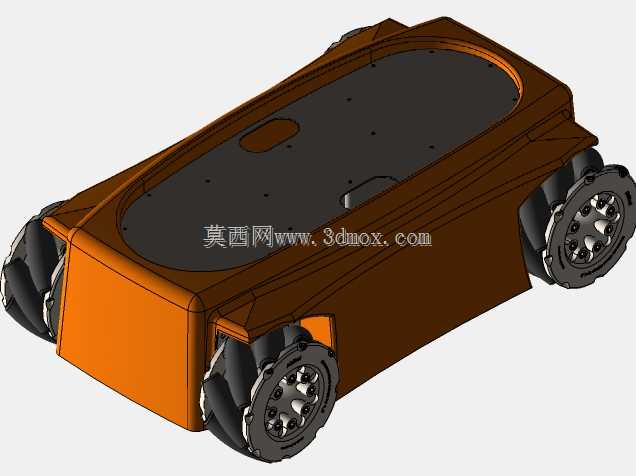

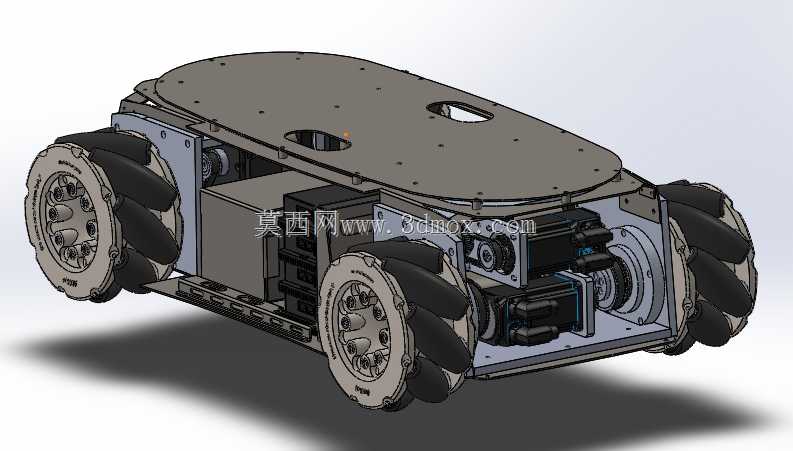

四轮驱动麦克纳姆轮移动机器人底盘

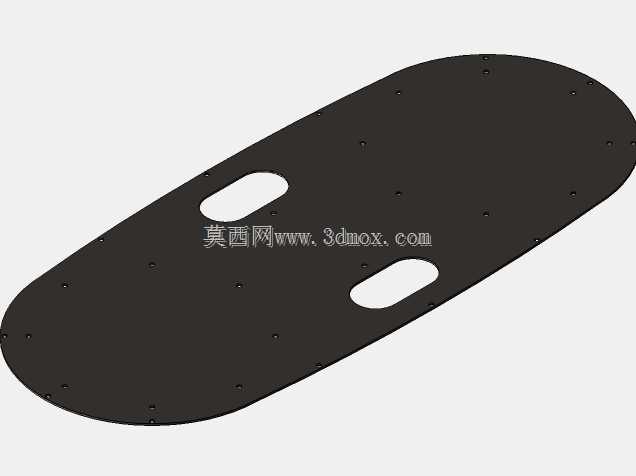

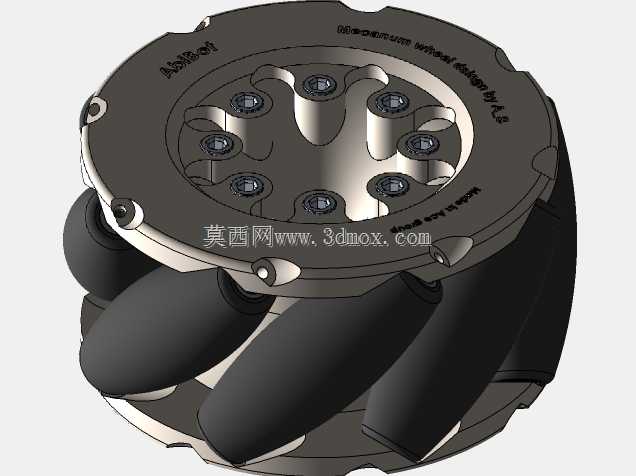

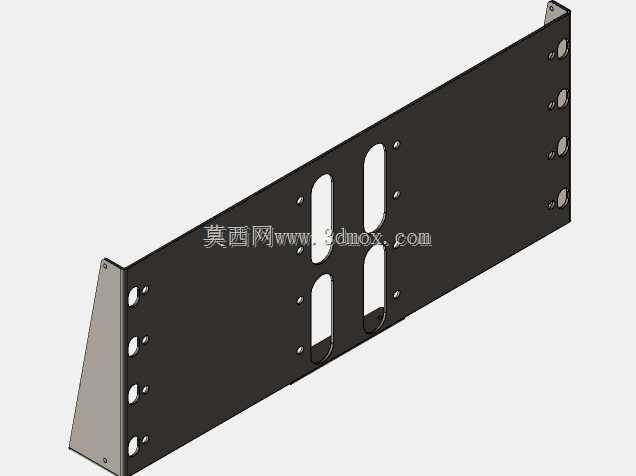

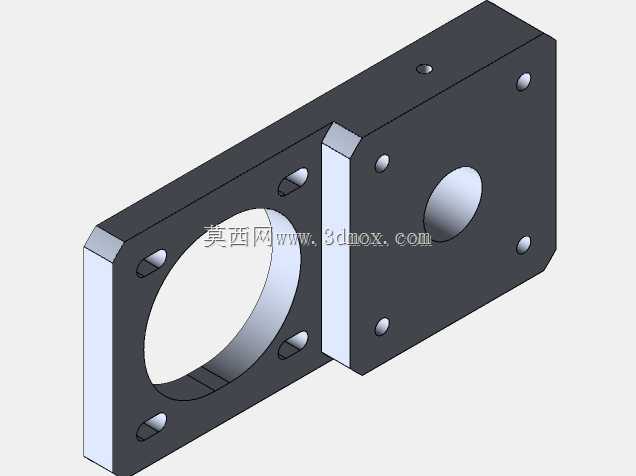

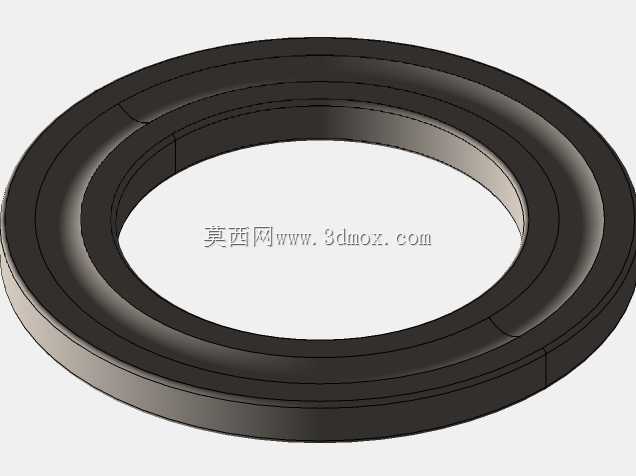

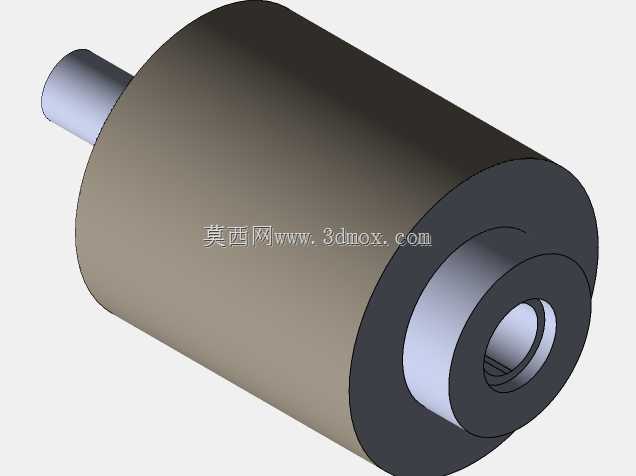

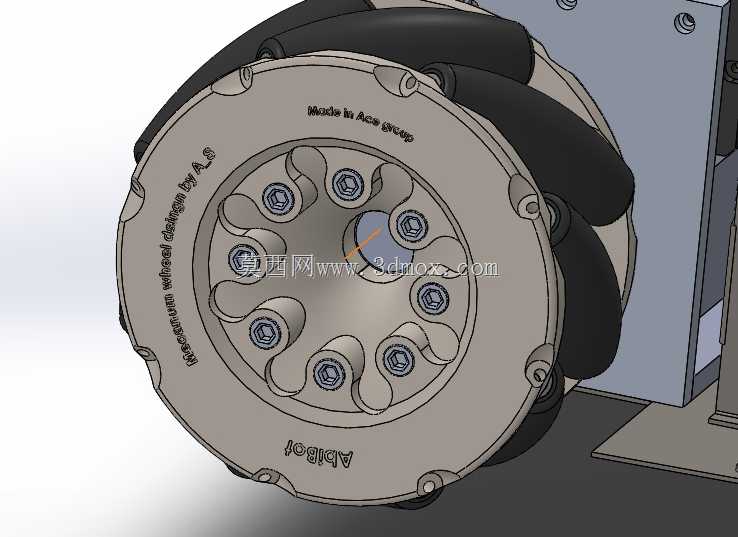

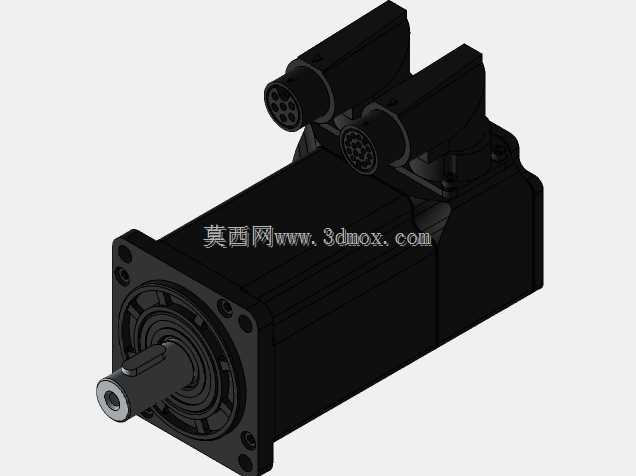

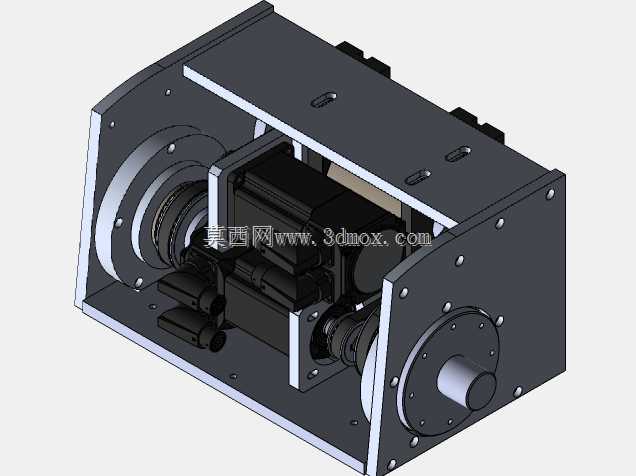

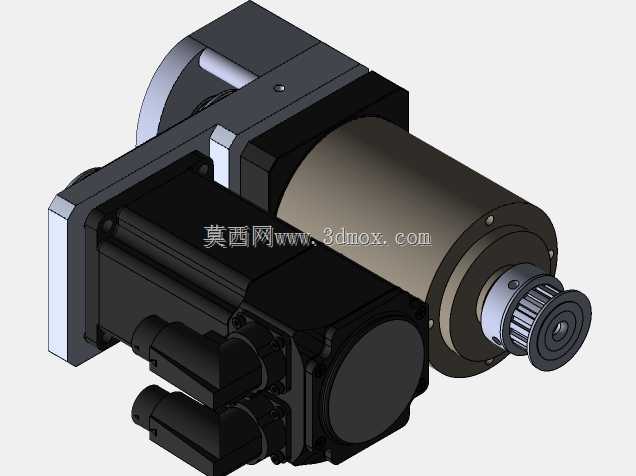

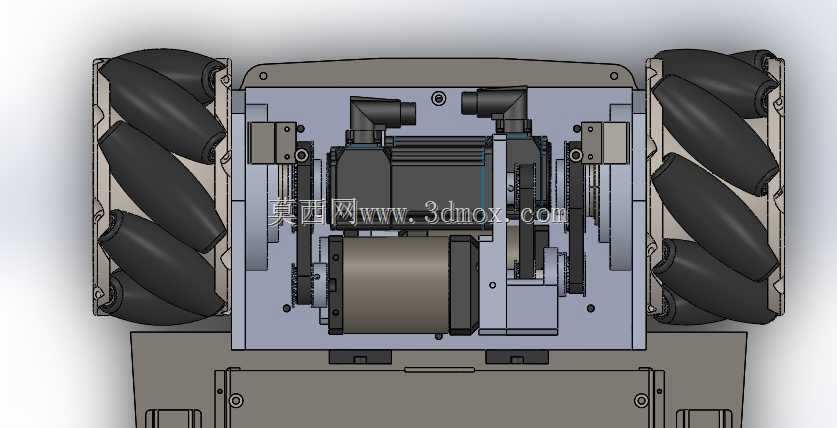

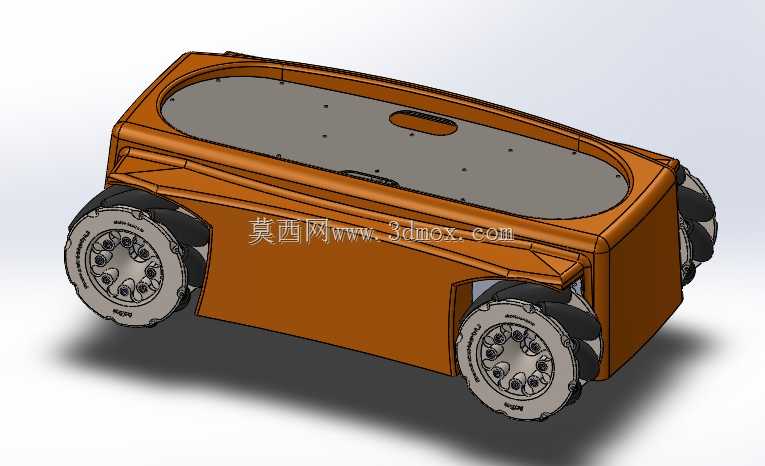

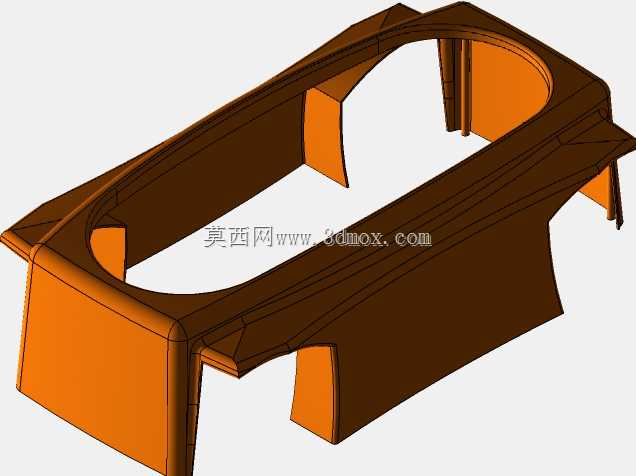

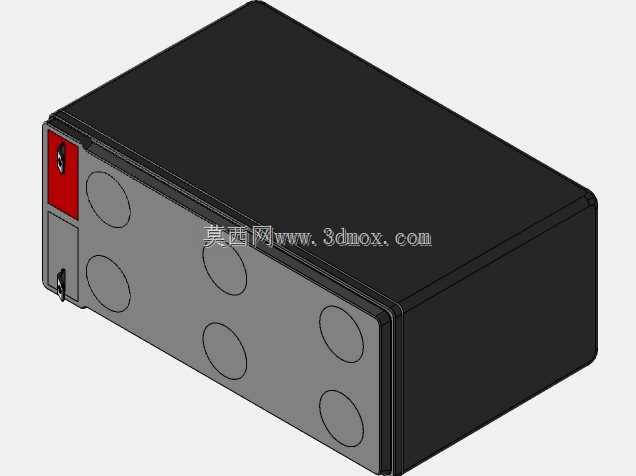

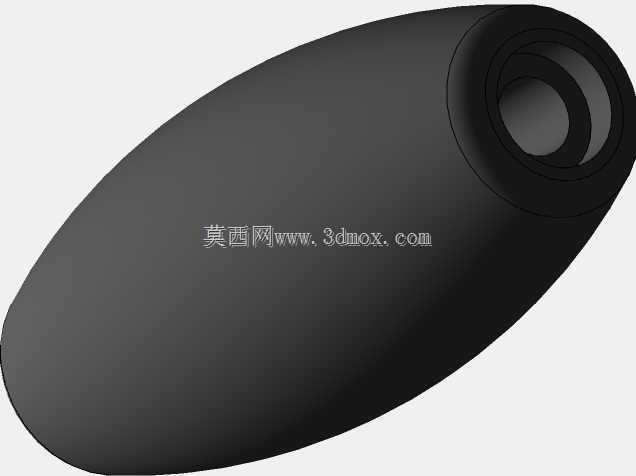

车间窄通道内的物料转运场景里，常规轮式底盘的转向半径始终是绕不开的痛点，狭小工位旁的直角转弯、设备间隙内的横移对位，靠差速转向根本没法完成，这套麦克纳姆轮移动平台的结构设计，刚好对准了这类场景的核心需求。辊子与轮毂的安装角度公差控制在±0.2°以内，四个轮子的安装基准面统一以底盘上盖的平面为基准，避免不同轮组的辊子角度偏差导致全向移动时出现爬行、偏移的问题。底盘壳体采用一体化折弯成型的结构，侧边的加强筋不是做装饰的造型凸起，是对应四个轮组安装座的受力传导路径设计的，轮组传递过来的冲击载荷会顺着筋位分散到整个壳体框架，不会在安装孔位处出现应力集中导致的开裂。上盖的椭圆形平面做了下沉式的安装槽，槽位周边的安装孔位按20mm间距排布，不管是搭载机械臂、物料货架还是检测设备，都能直接通过标准紧固件固定，不需要额外打孔改造。轮组和底盘的连接采用快拆式的定位销结构，日常维护更换轮胎或者驱动电机时，不需要拆解整个底盘框架，拔掉定位销就能把整个轮组抽出来，维修耗时能压缩到原来的三分之一。壳体边角做了大圆弧过渡，没有尖锐的直角凸起，在车间内穿梭时就算碰到人员或者周边设备，也不会造成剐蹭损伤。驱动电机的安装腔做了密封式设计，腔体和外部的走线孔都预留了密封圈安装位，就算在有少量粉尘、水渍的车间环境里运行，也不会出现异物进入电机腔导致的卡滞故障。上盖中间的长条形开孔是走线预留位，搭载的上层设备线缆可以直接从开孔穿入底盘内部的走线槽，不会出现线缆外露被剐蹭扯断的问题。底盘内部的电池安装位做了可调节的固定压条，能适配不同尺寸规格的动力电池，不用专门定制电池包就能完成组装，大幅降低了整机制造成本。四个轮组的安装座高度统一做了可调设计，就算地面存在少量不平整，也能通过调整安装座高度保证四个轮子同时着地，不会出现单个轮子悬空导致的驱动力不足问题。
