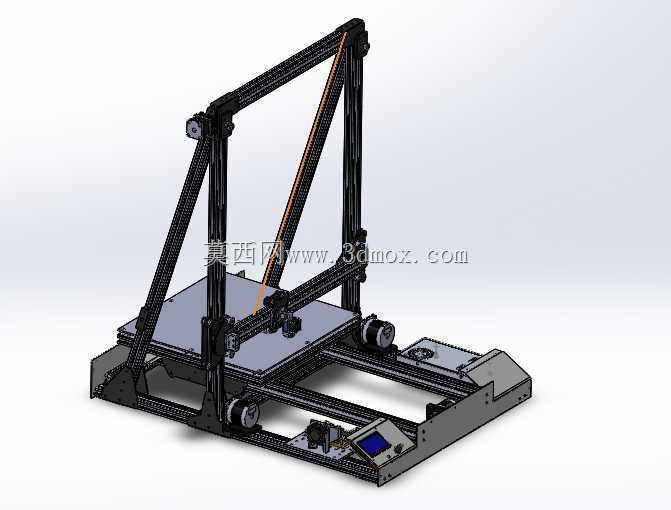

Hbot结构FDM桌面级熔融沉积成型设备

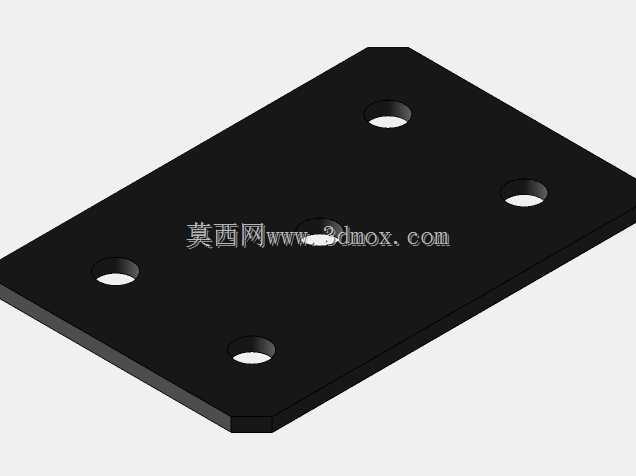

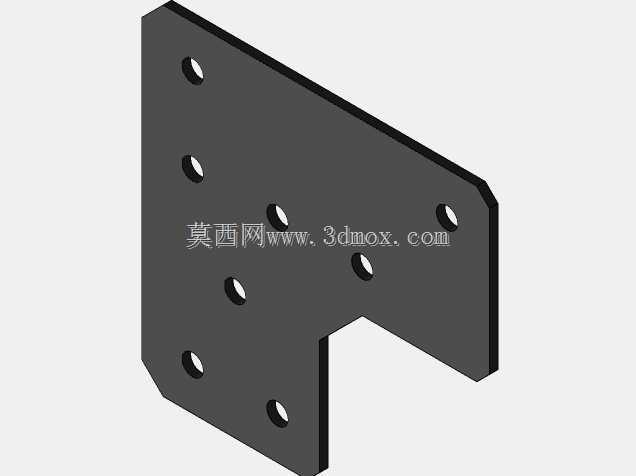

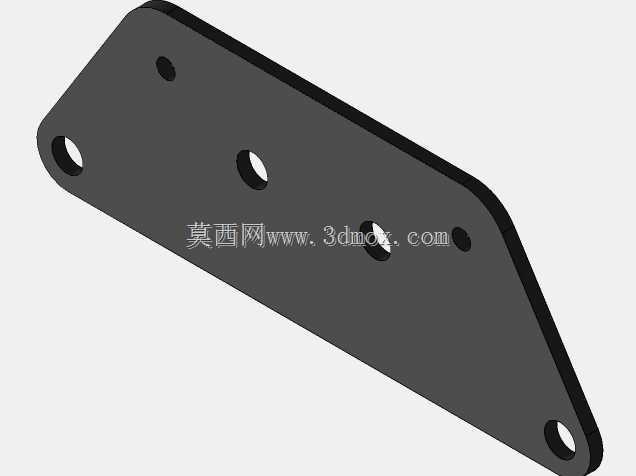

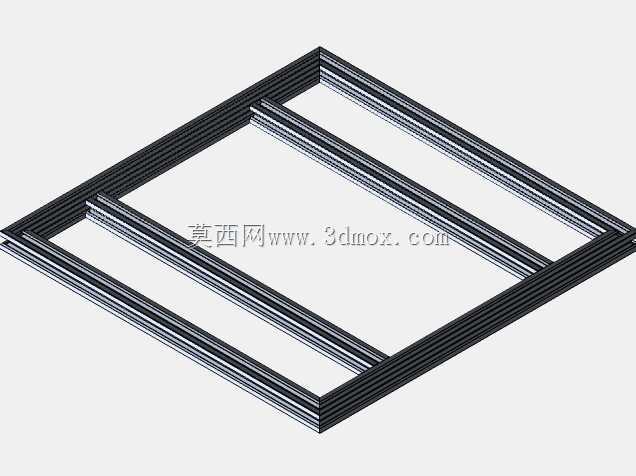

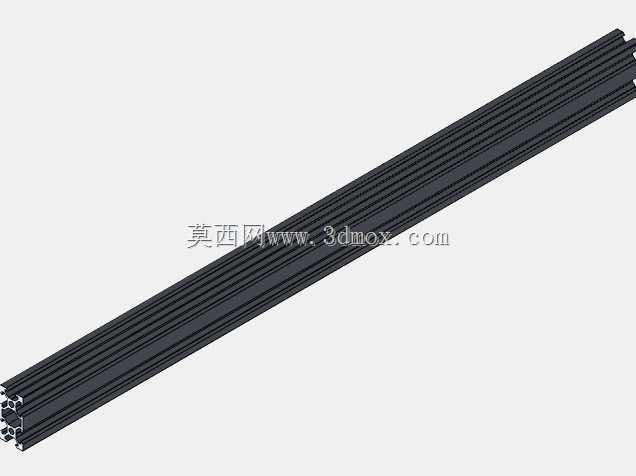

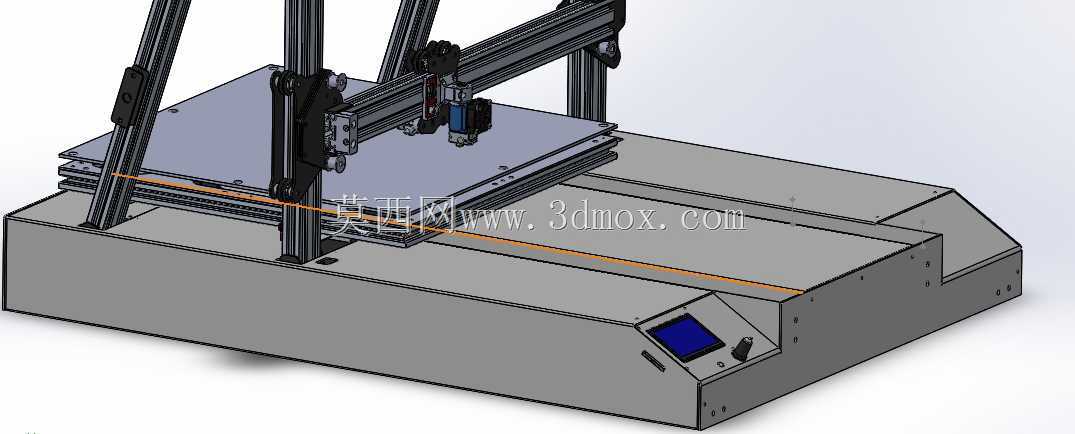

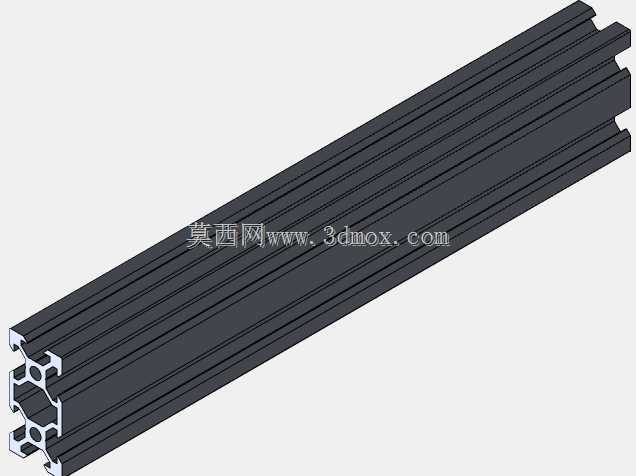

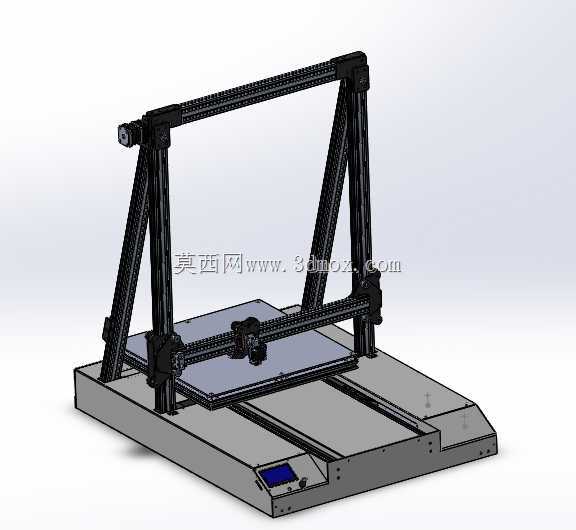

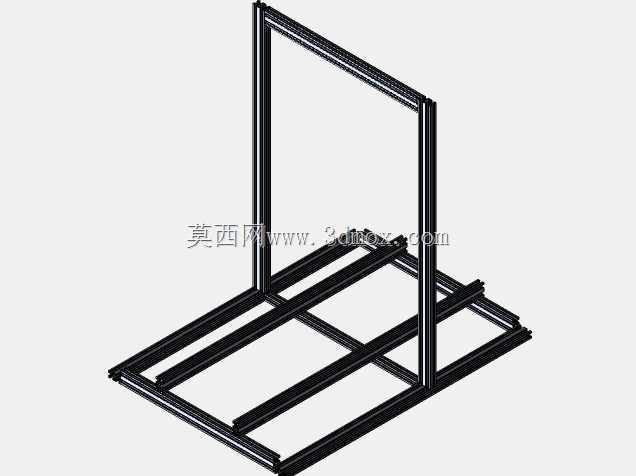

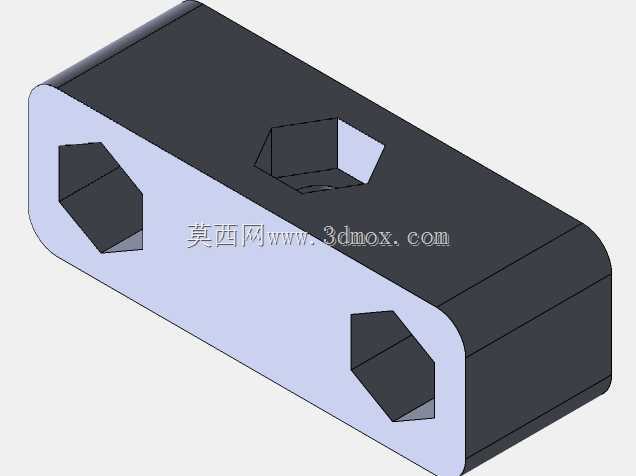

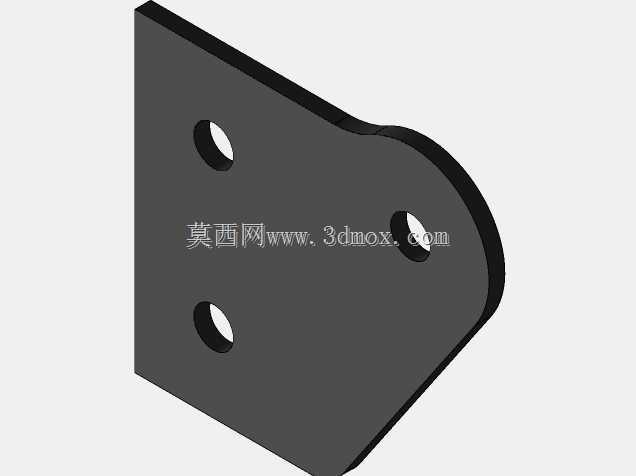

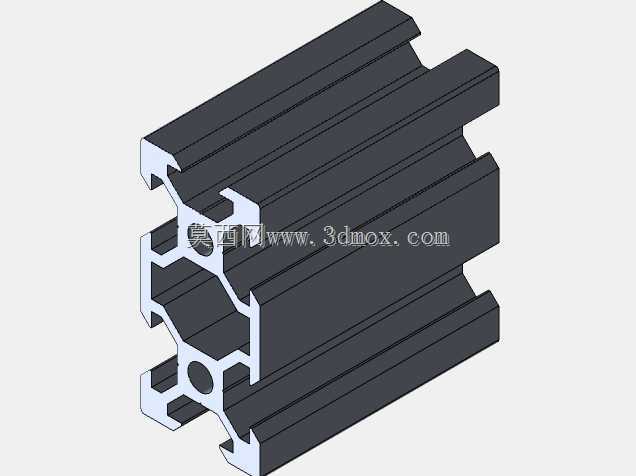

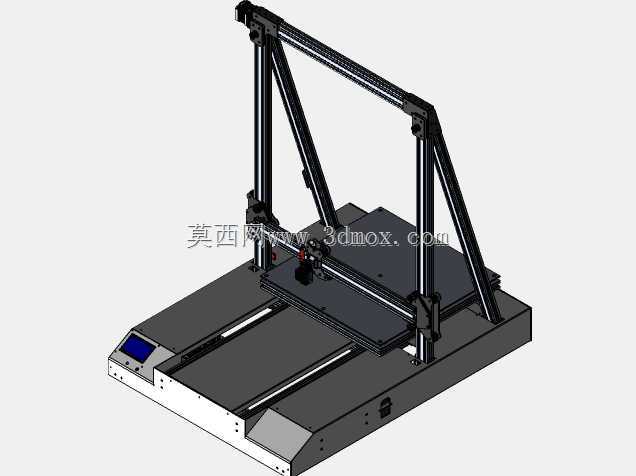

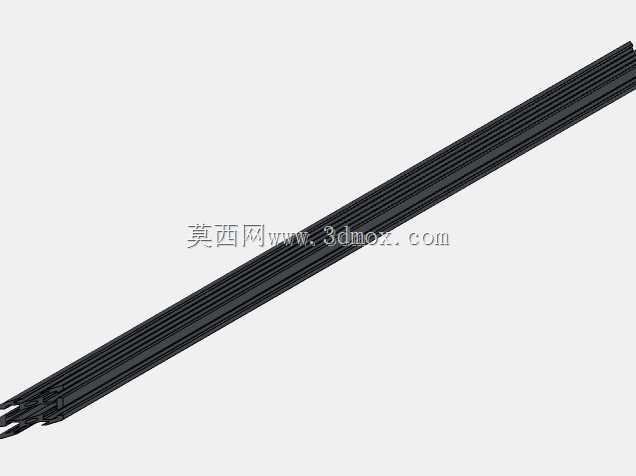

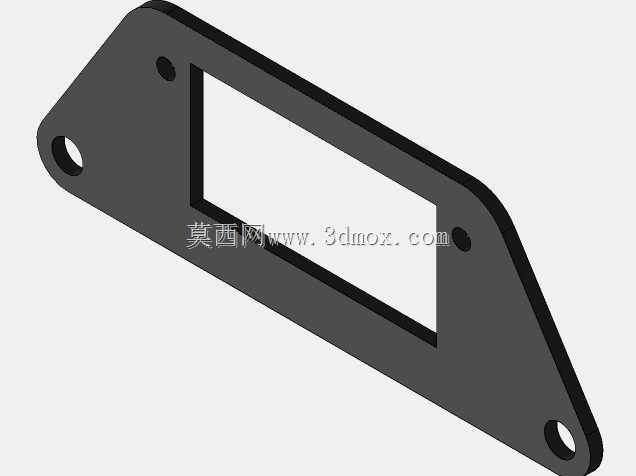

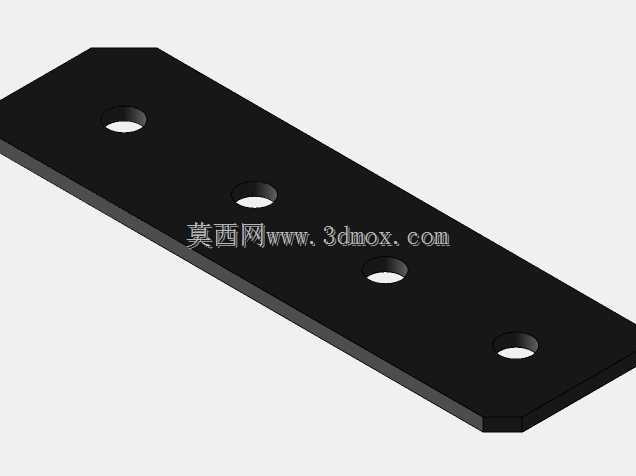

　　这款采用Hbot运动架构的熔融沉积成型设备，核心运动逻辑依托XZmax轴系布局搭建，有效成型空间覆盖404060的xyz行程区间，机架主体采用标准工业铝型材拼接成型，型材槽道可兼容常规T型螺母与滑块紧固件，无需额外定制加工连接构件，装配阶段可根据实际走线、外设加装需求灵活调整安装点位，大幅降低后期改装的结构改造成本。从实际应用场景来看，这类小行程桌面级设备可覆盖手板样件快速打样、小型功能结构件试制、创客创意作品实体化、教学场景实操演示等多元需求，相比大尺寸工业级FDM设备，其占用桌面空间更小，运动部件惯量更低，小尺寸零件打印过程中的运动响应速度更快，成型过程中的机架振动幅度更易控制。

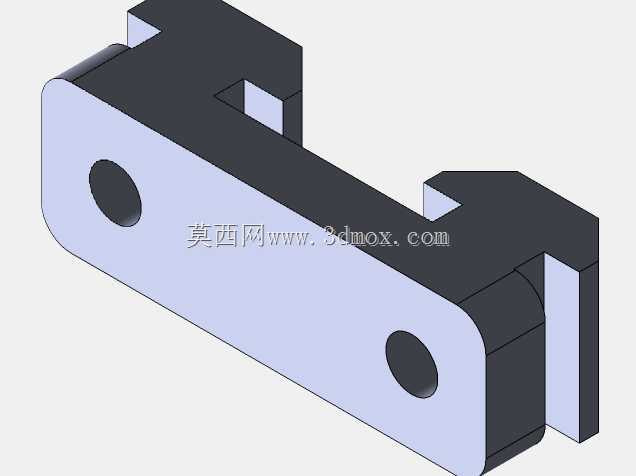

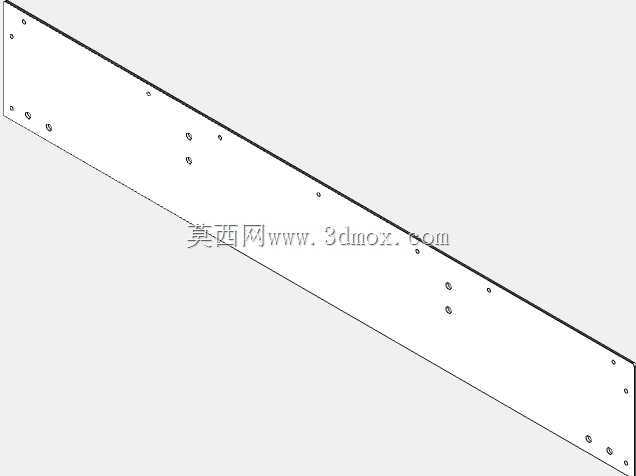

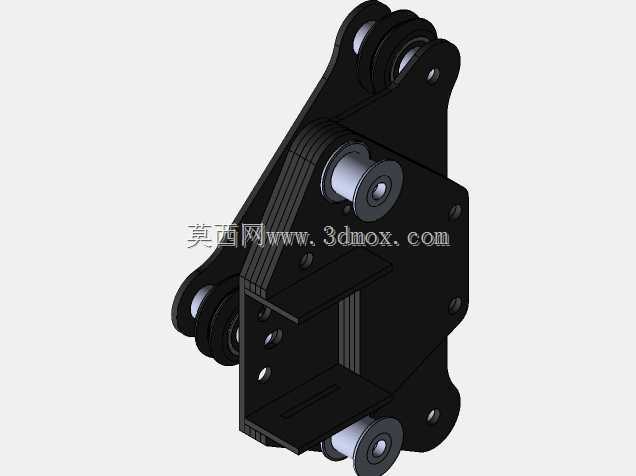

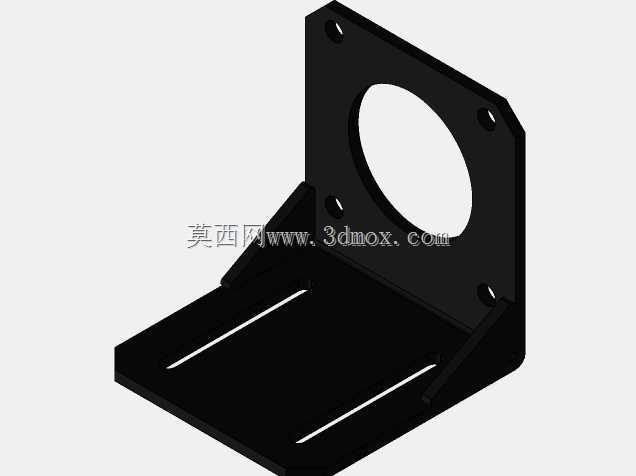

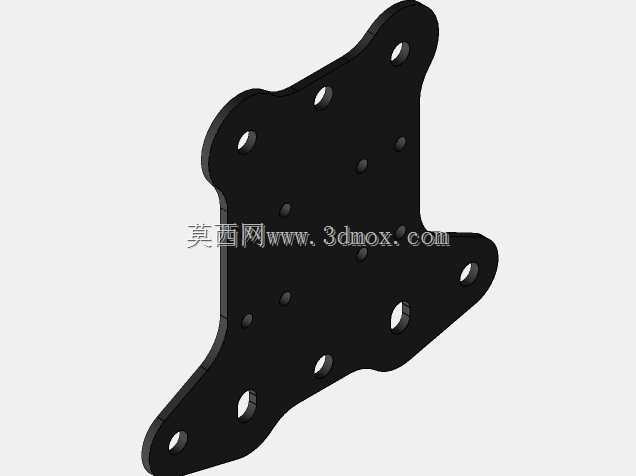

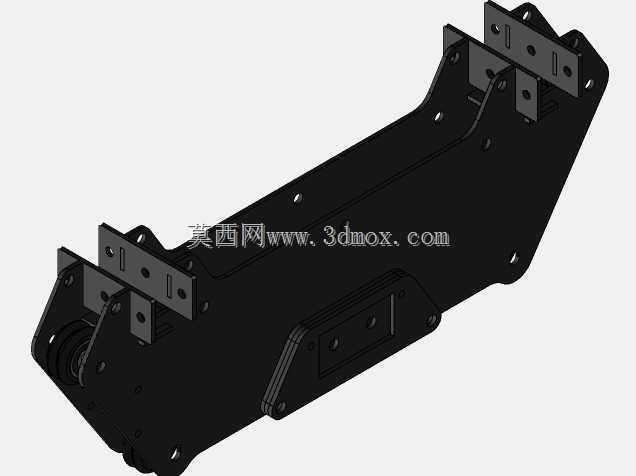

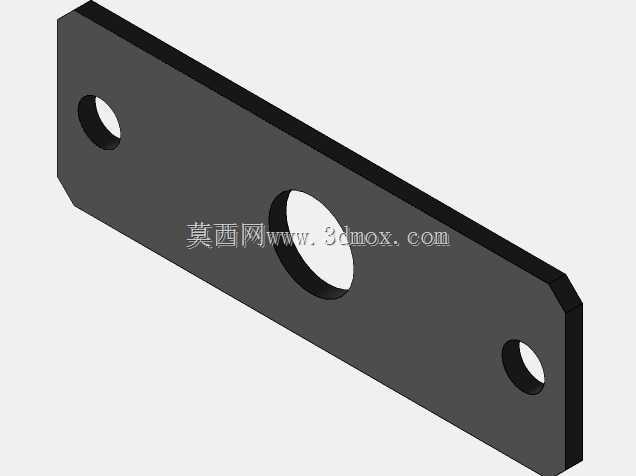

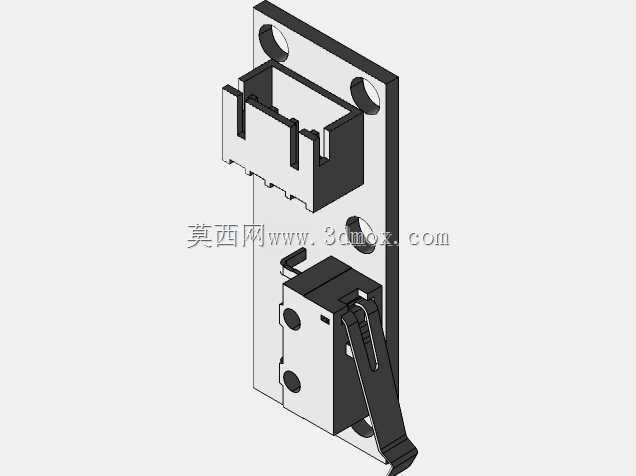

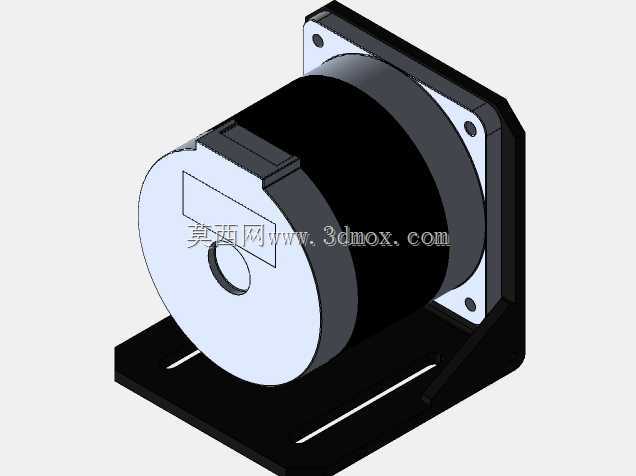

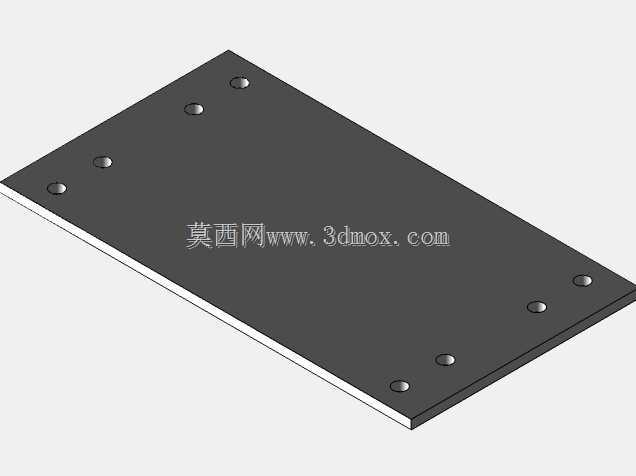

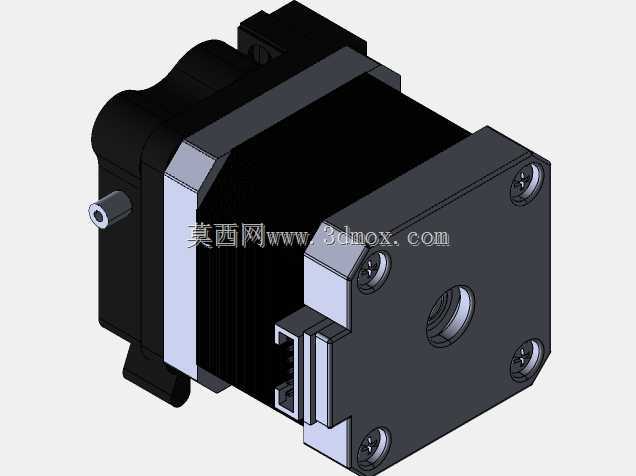

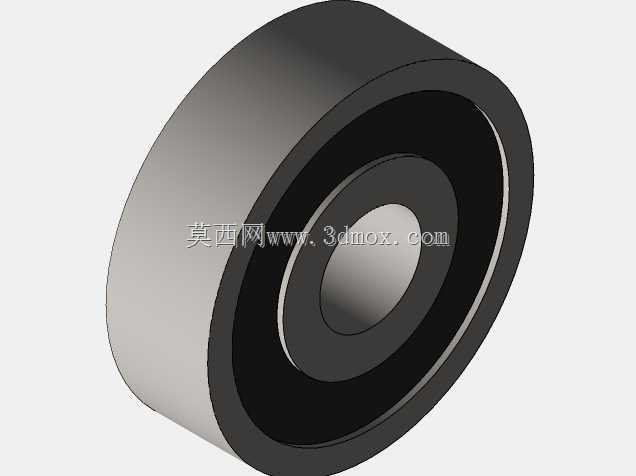

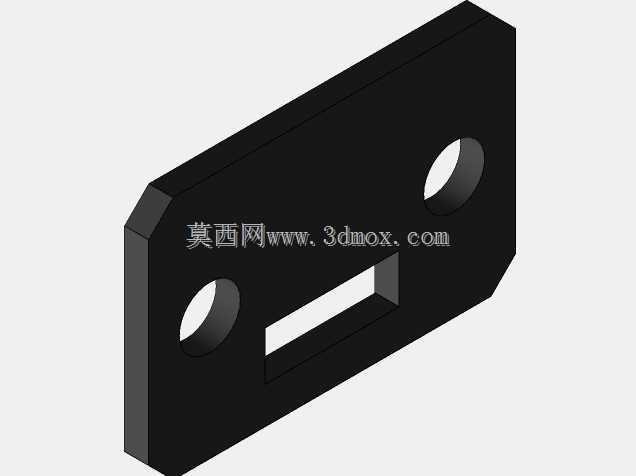

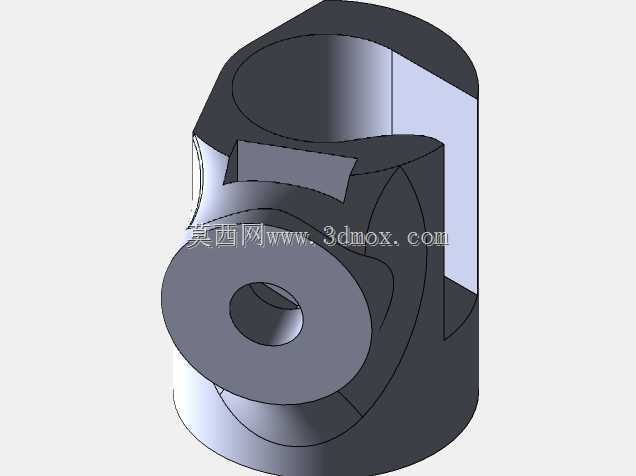

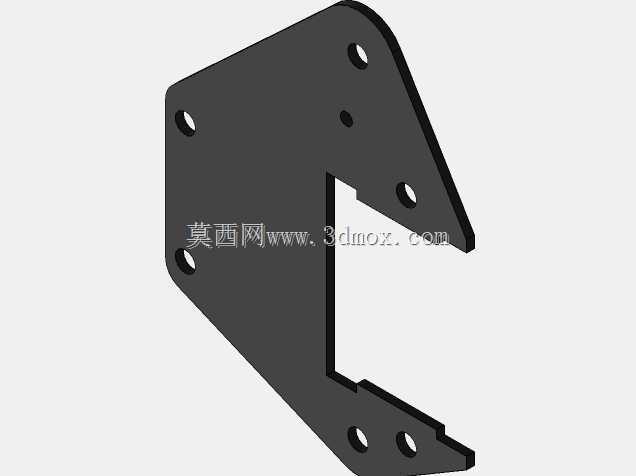

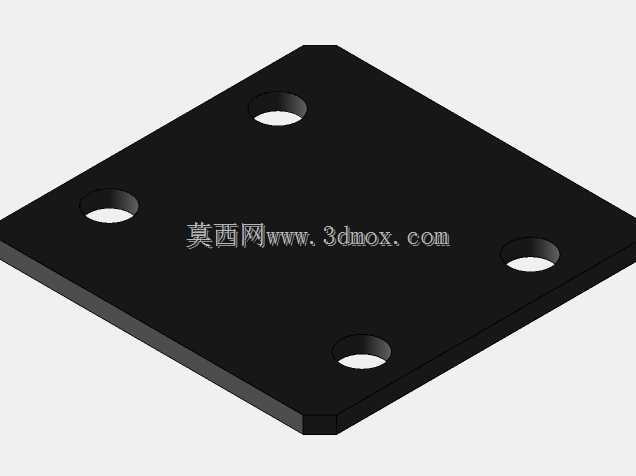

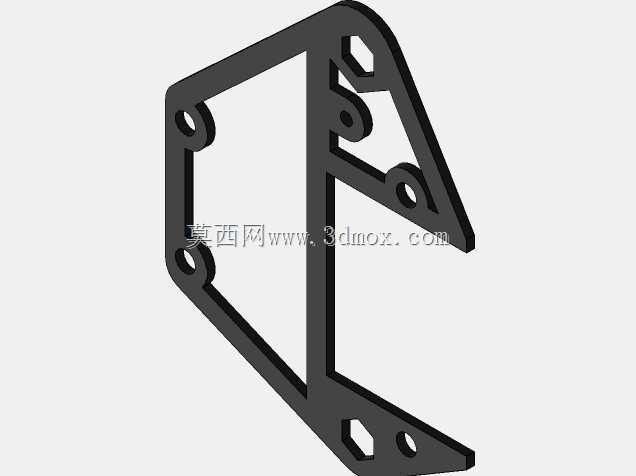

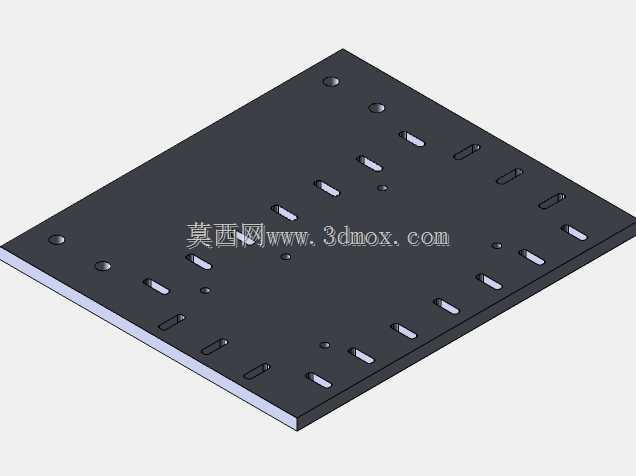

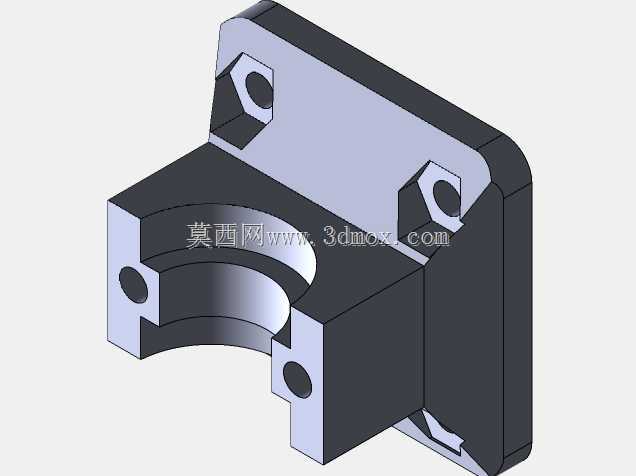

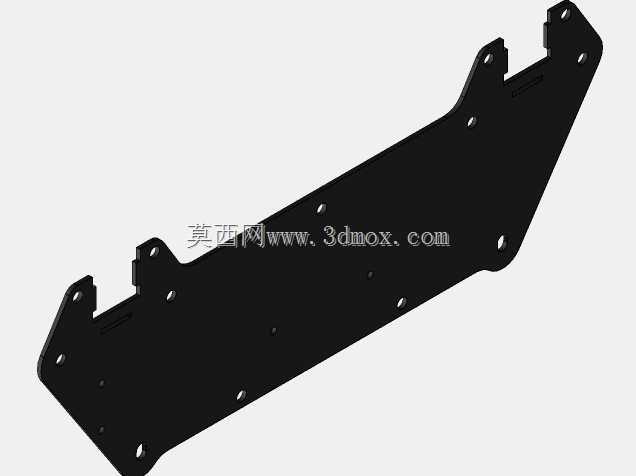

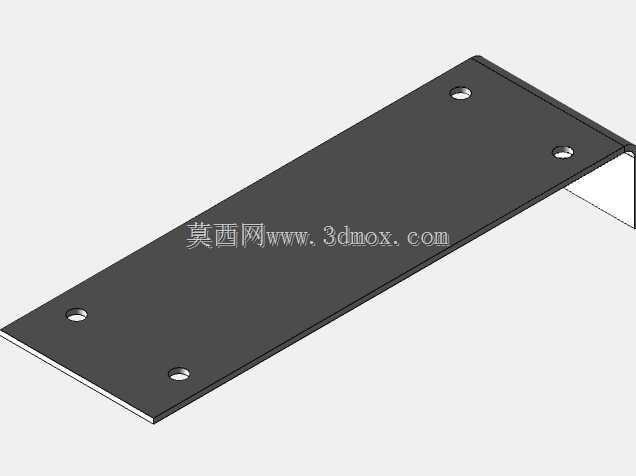

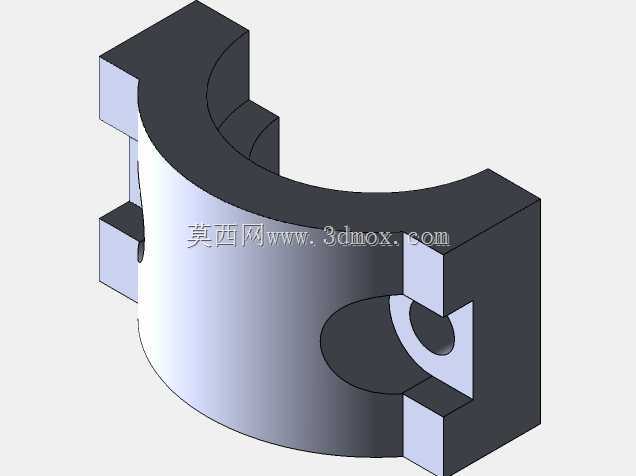

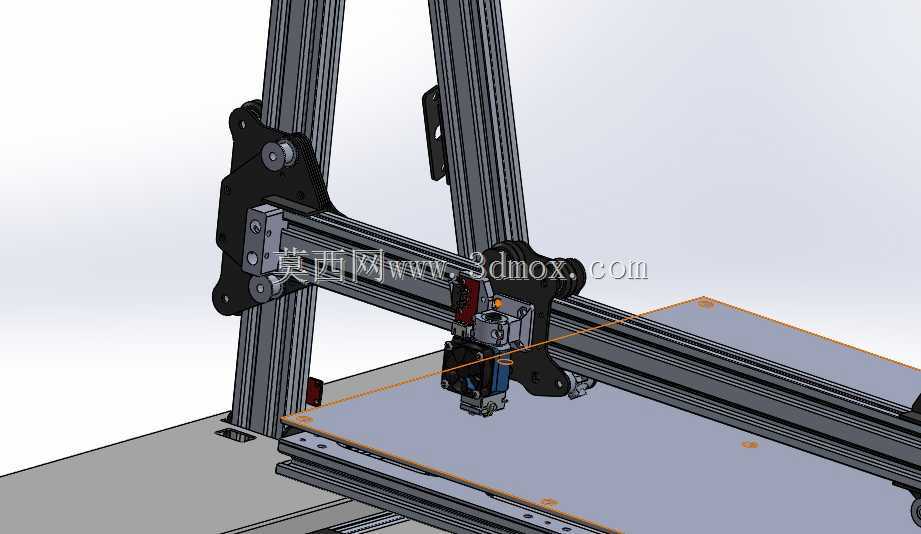

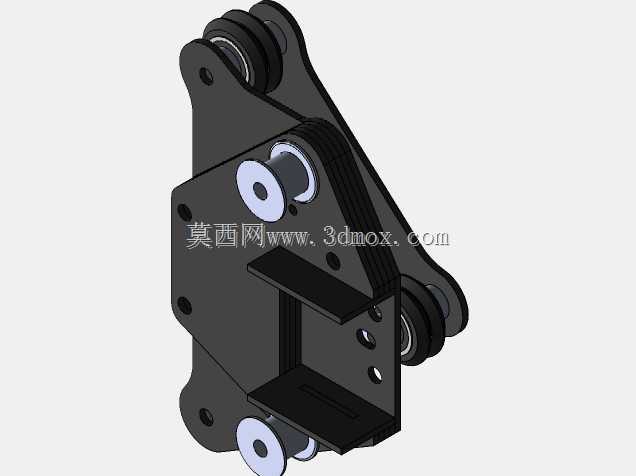

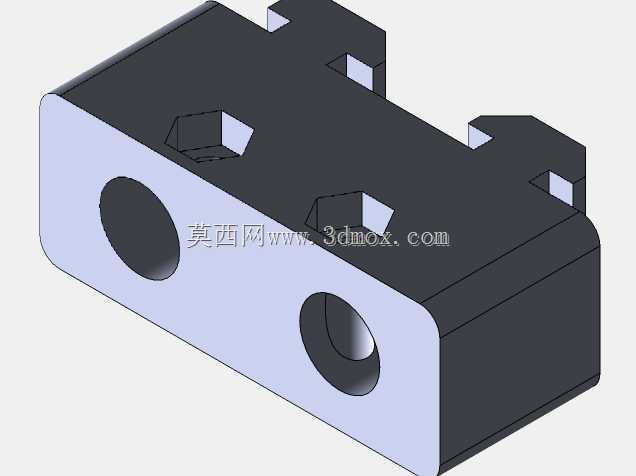

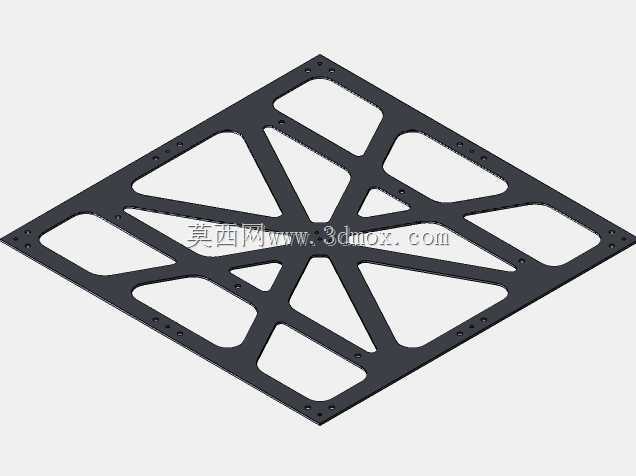

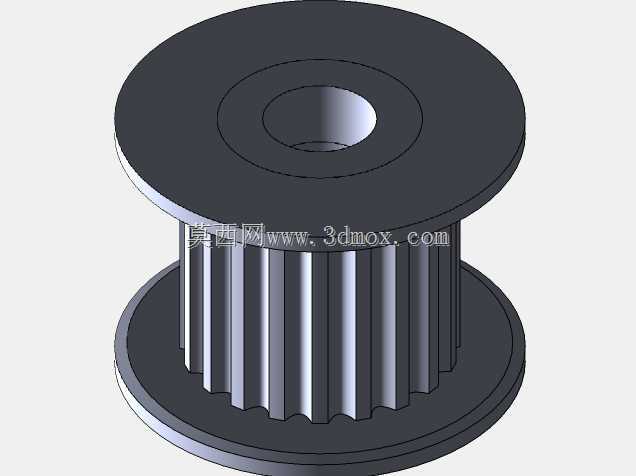

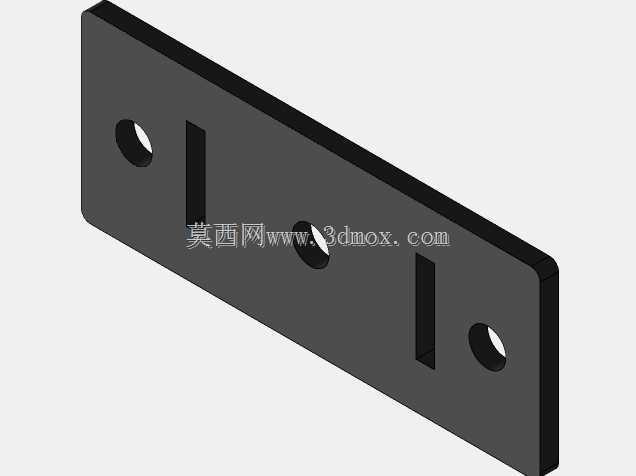

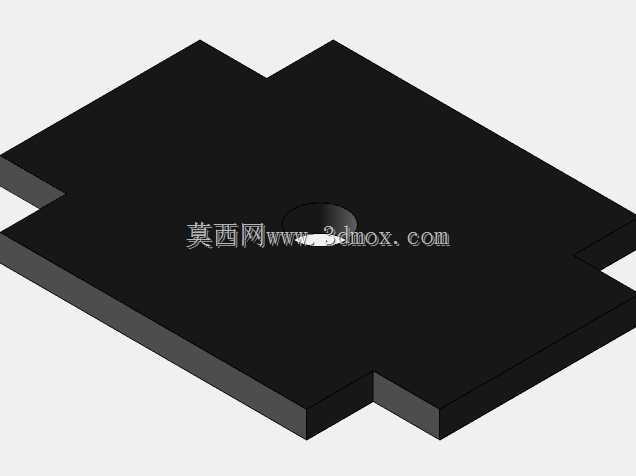

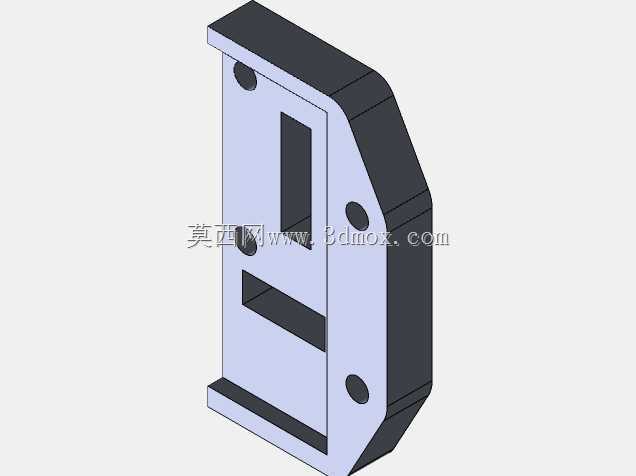

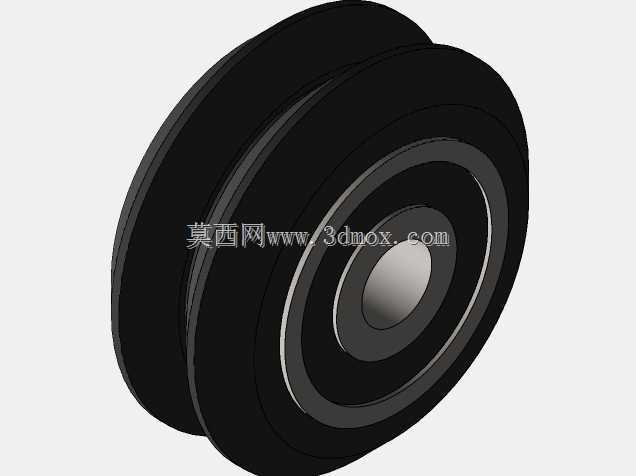

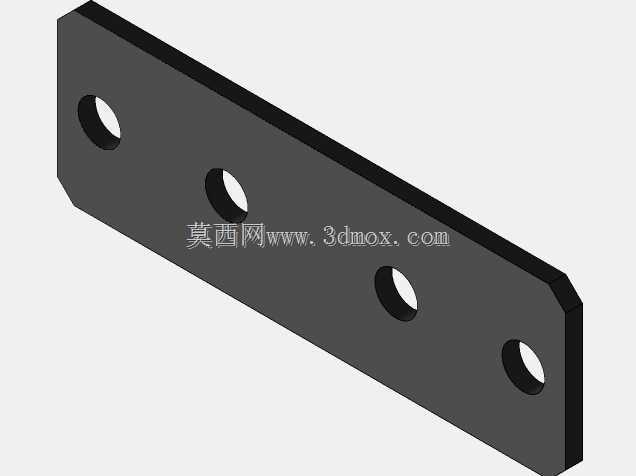

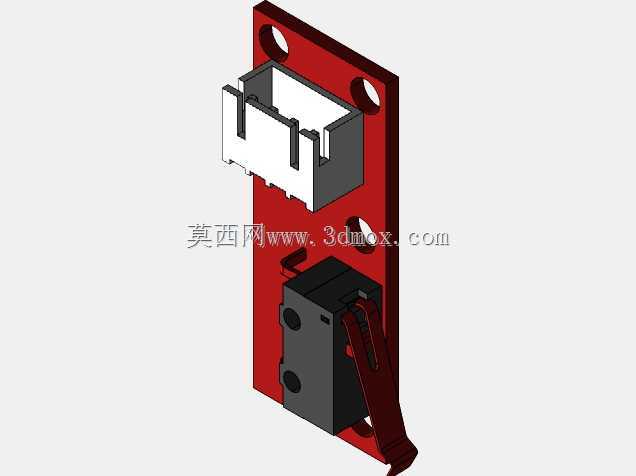

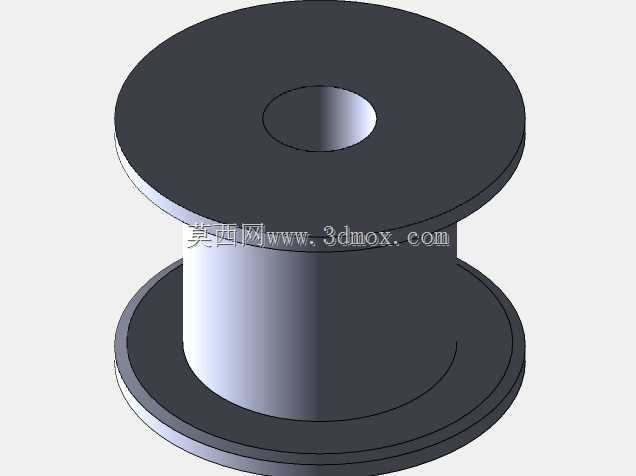

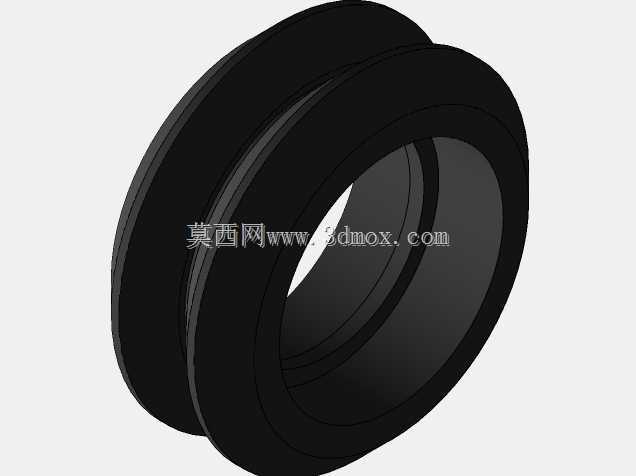

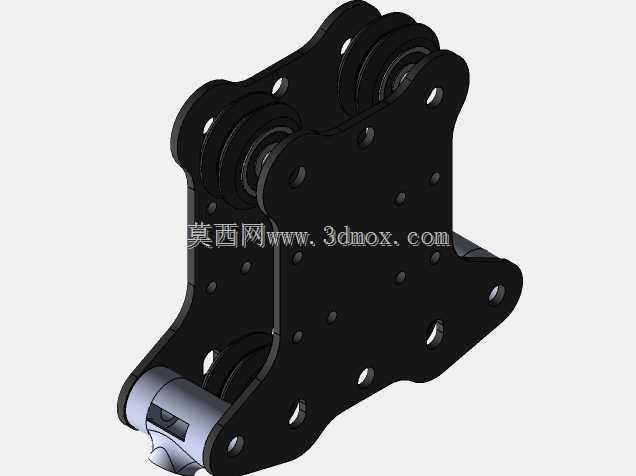

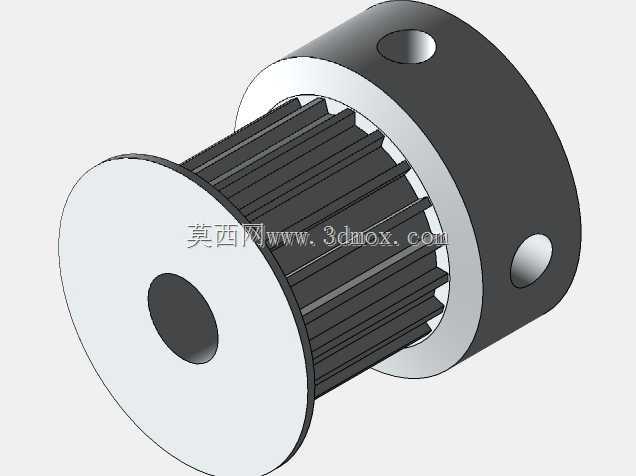

　　设计阶段将X轴与Z轴的传动组件整合为跨梁式运动单元，挤出机构直接挂载于X轴滑块之上，缩短了耗材从挤出齿轮到喷嘴的送料路径，可有效减少柔性耗材送料过程中的弯折阻力，降低堵头、送料打滑等常见故障概率；热床平台采用固定安装设计，无需随Y轴做往复运动，可避免平台往复运动带来的线缆反复弯折疲劳问题，同时平台调平后的状态稳定性更优，减少长期使用后的重复调平频次。设备的传动同步带沿铝型材横梁内侧布置，张紧机构集成于横梁端部的安装座内，日常维护时无需拆解大量外围护板即可完成同步带张紧度调整；限位开关安装于各轴的运动行程端点，触发位置可通过型材槽道内的安装螺母微调，适配不同长度的喷嘴、不同厚度的热床平台安装需求。从安装边界来看，

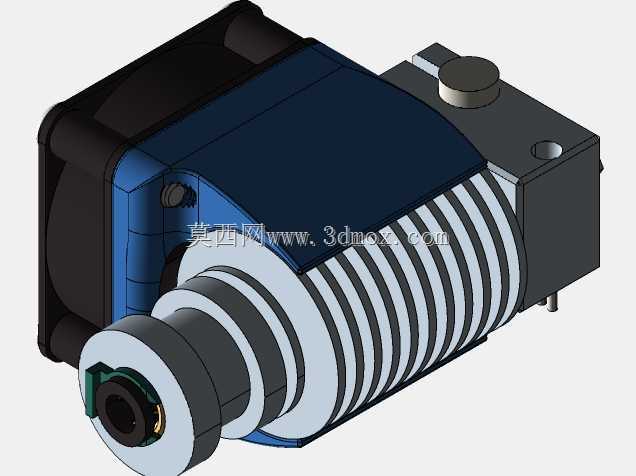

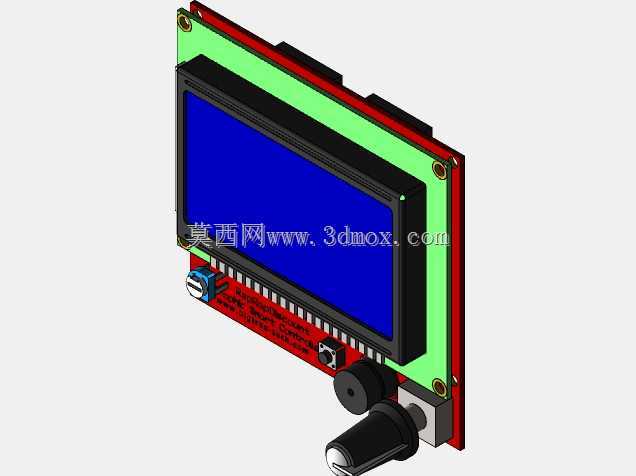

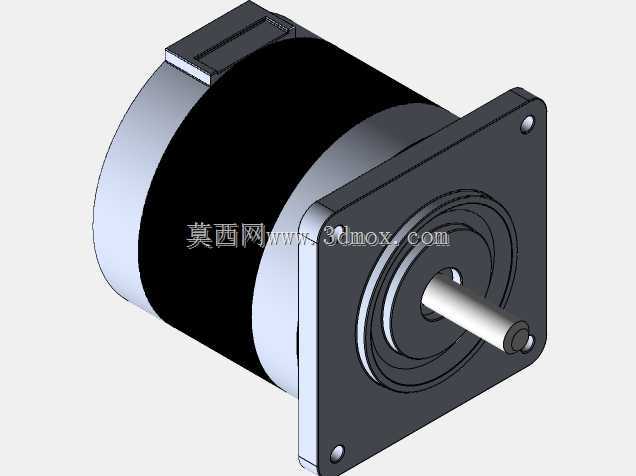

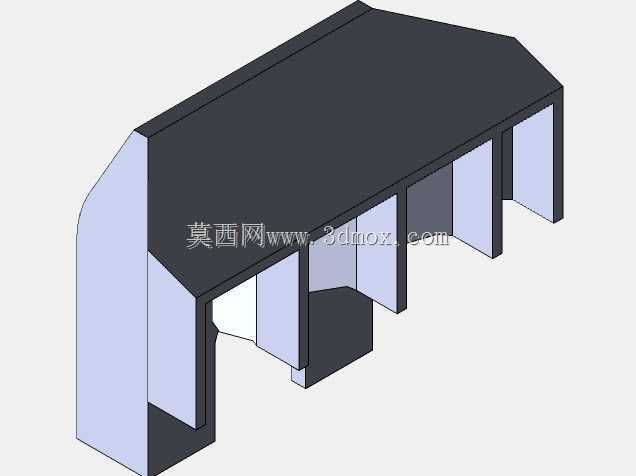

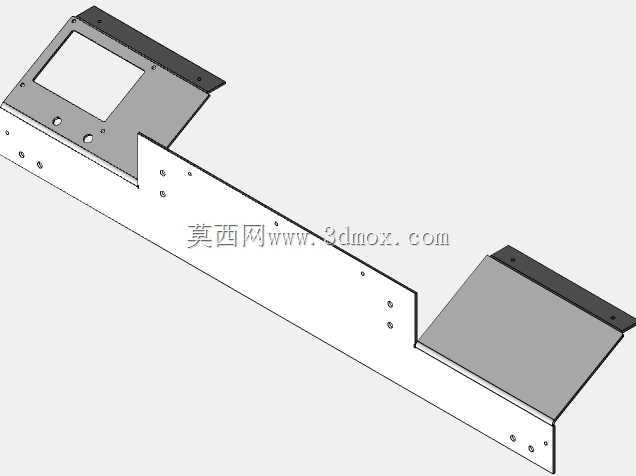

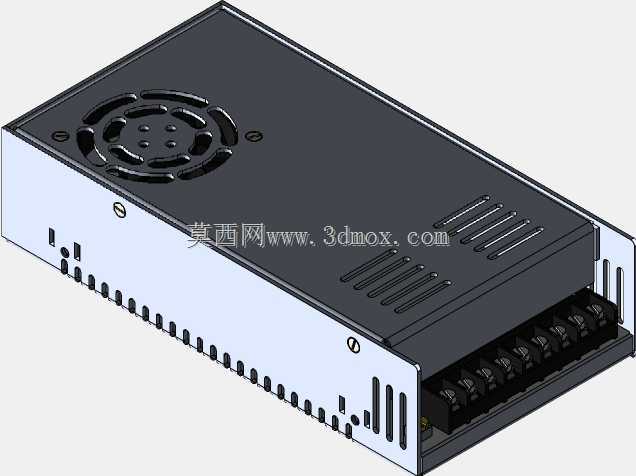

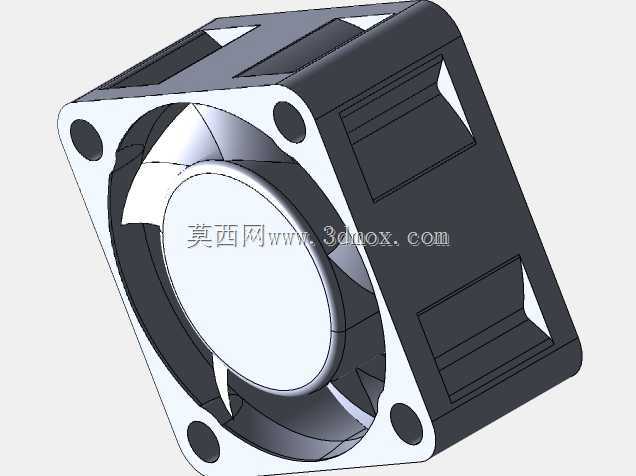

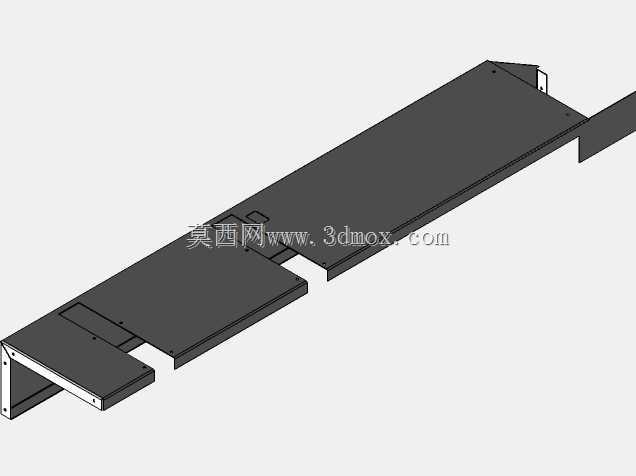

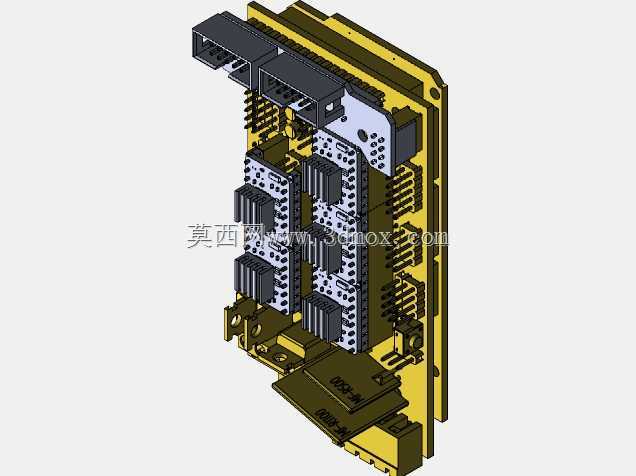

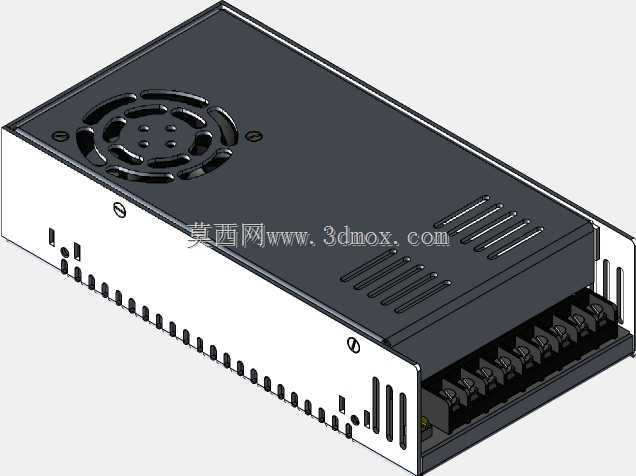

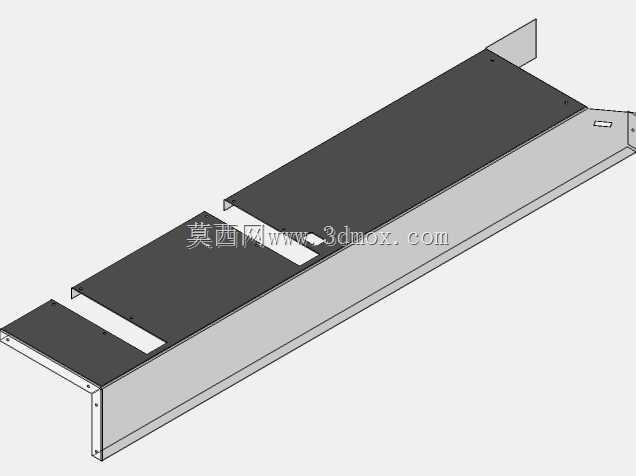

　　设备整体外轮廓尺寸略大于有效成型行程，预留了传动组件、电机、电气走线的安装空间，放置于常规桌面时后侧与左右侧需预留不小于100mm的散热与操作空间，前侧预留足够的取件、耗材更换操作空间即可，无需额外的地基固定或重型承重台面，普通木质或金属办公桌即可满足承重要求。电气走线可沿铝型材槽道内布置，配合线槽盖板可实现走线整洁，避免运动过程中线缆与传动部件发生干涉；喷嘴组件采用快拆式结构，更换不同口径喷嘴时无需拆解整个挤出机构，可快速适配不同层厚、不同打印速度的成型需求。这类结构的设备在设计时充分考虑了DIY组装与后期维护的便利性，所有连接构件均采用标准件，无需定制特殊加工件即可完成整机组装，对于结构设计从业者而言，

　　可基于该基础架构拓展双挤出、自动调平、enclosure恒温腔等功能模块，适配ABS、PC等对成型环境温度有要求的工程塑料打印需求；在教学场景中，外露的传动与结构设计可直观展示笛卡尔坐标系运动设备的传动原理，帮助学习者理解运动轴布局、传动选型、结构刚度匹配等机械设计核心知识点。相比常见的Prusa结构i3型设备，Hbot架构的XZ轴联动设计减少了一个运动轴的平台负载，运动过程中的重心偏移量更小，高速打印时的机架晃动幅度更低，可在保证成型精度的前提下适当提升打印速度，缩短小尺寸零件的成型周期。
