倾斜式涡轮螺杆提水输送装置结构设计

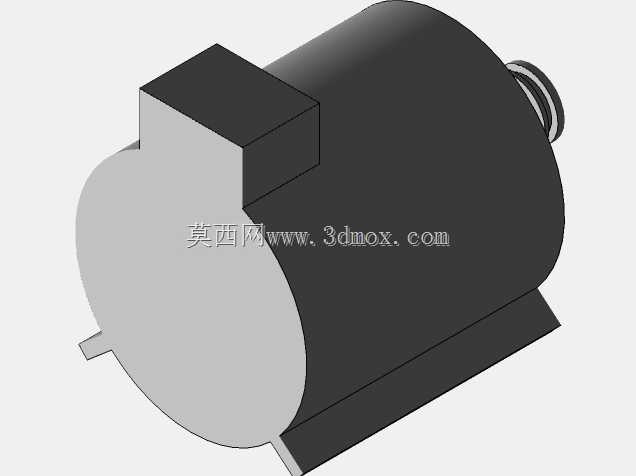

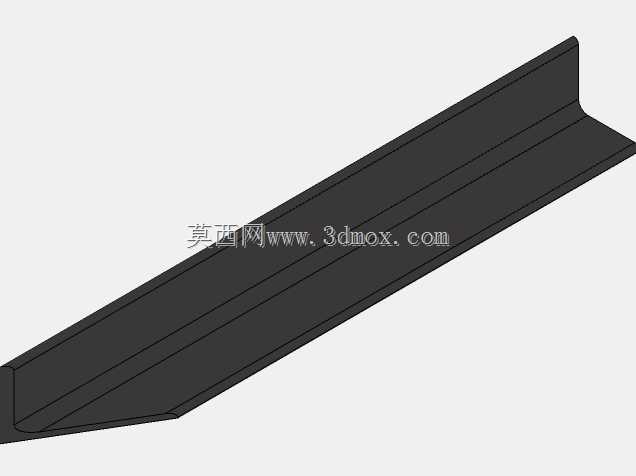

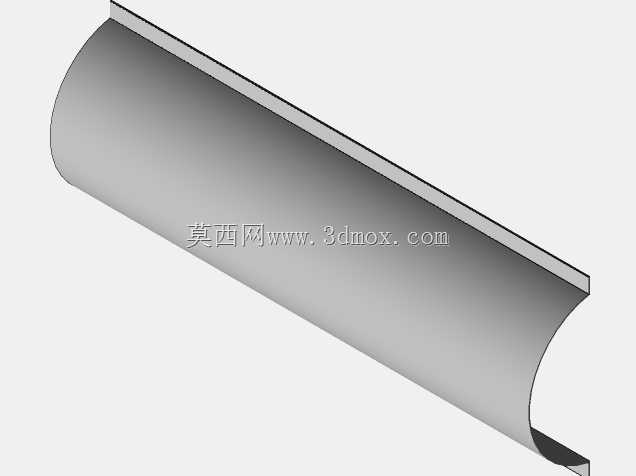

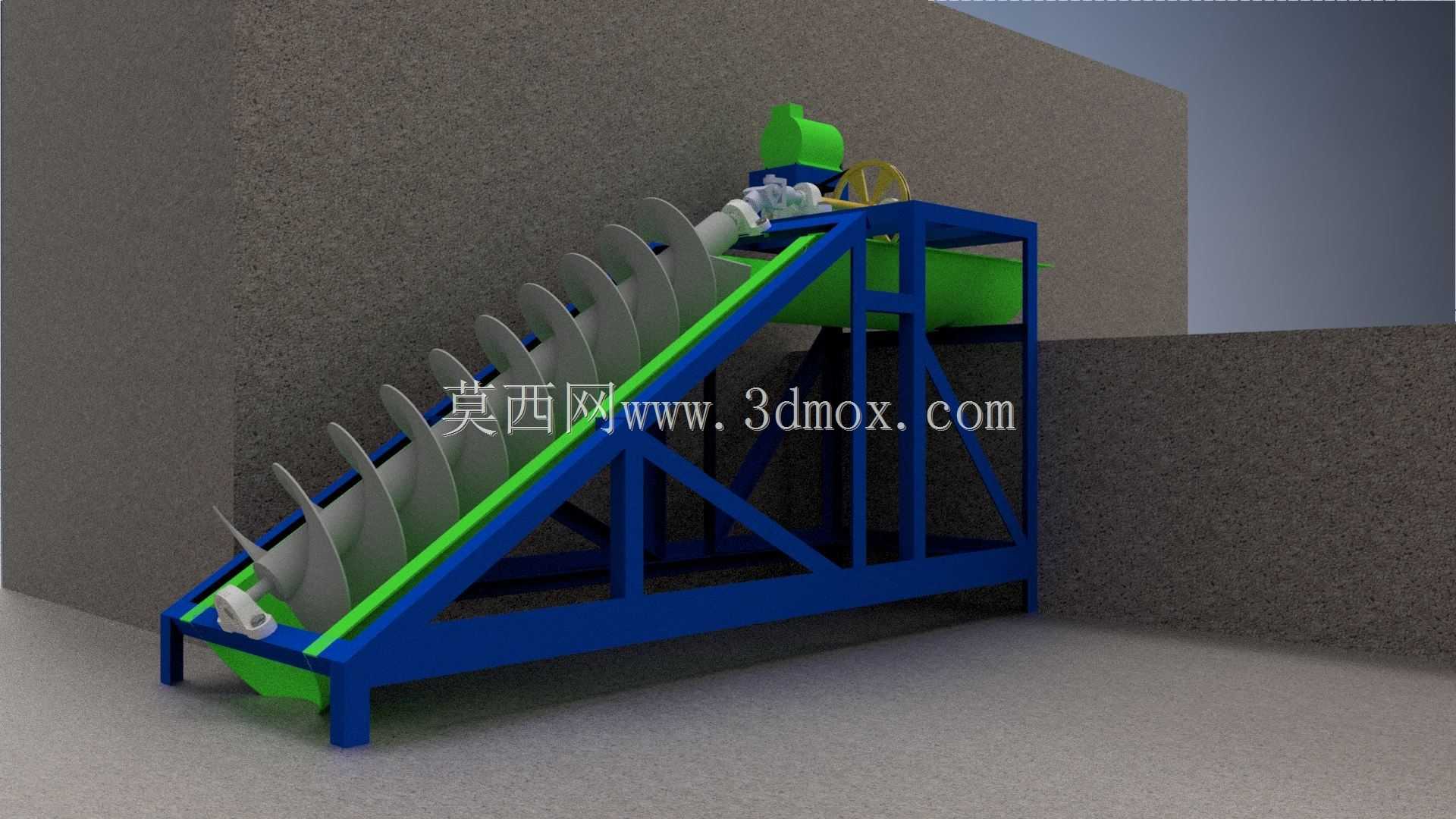

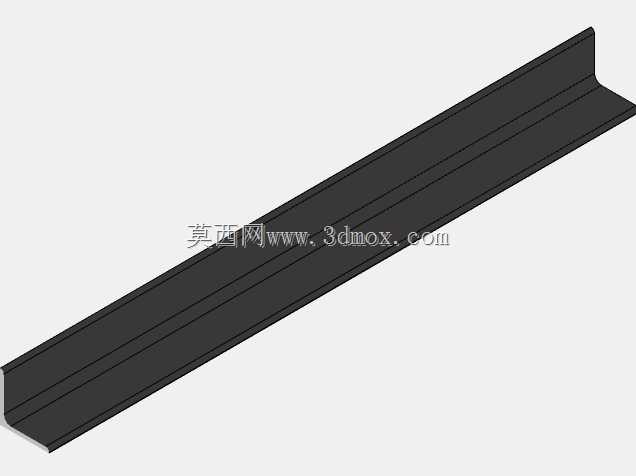

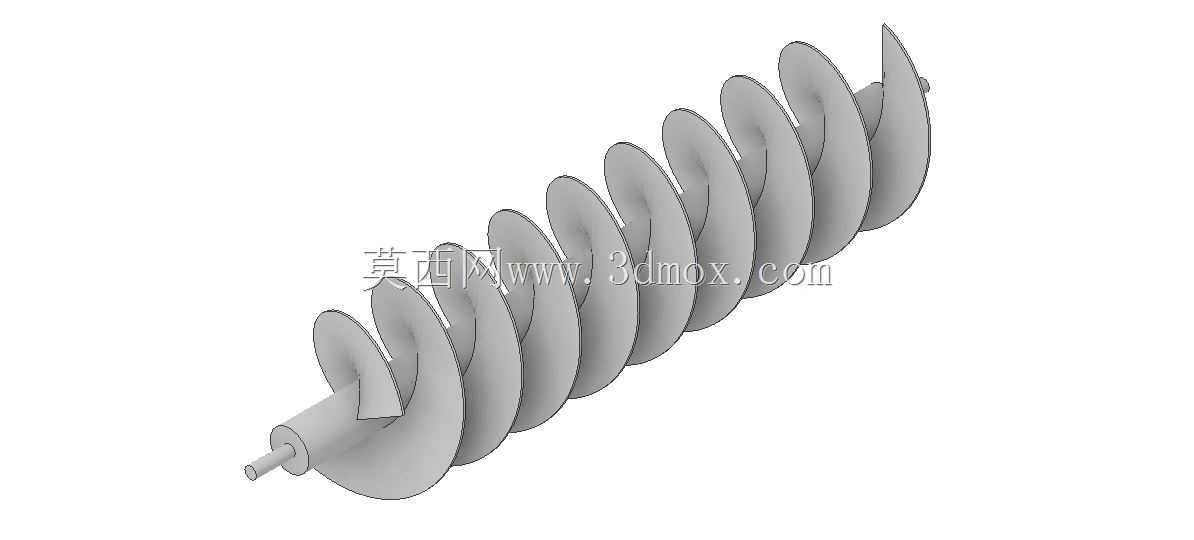

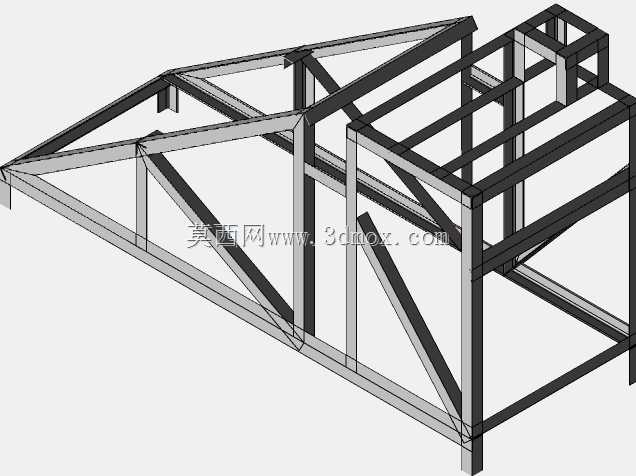

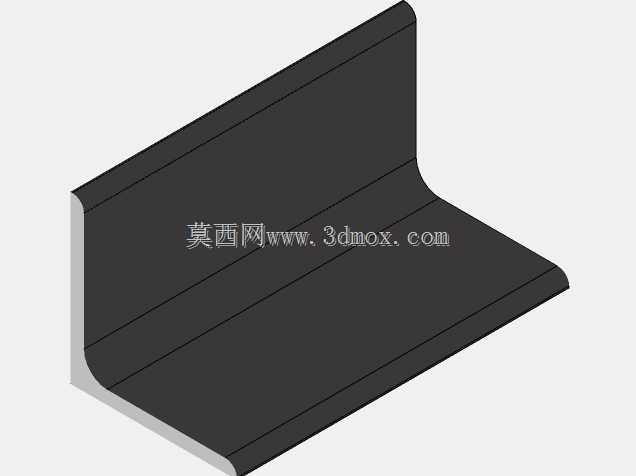

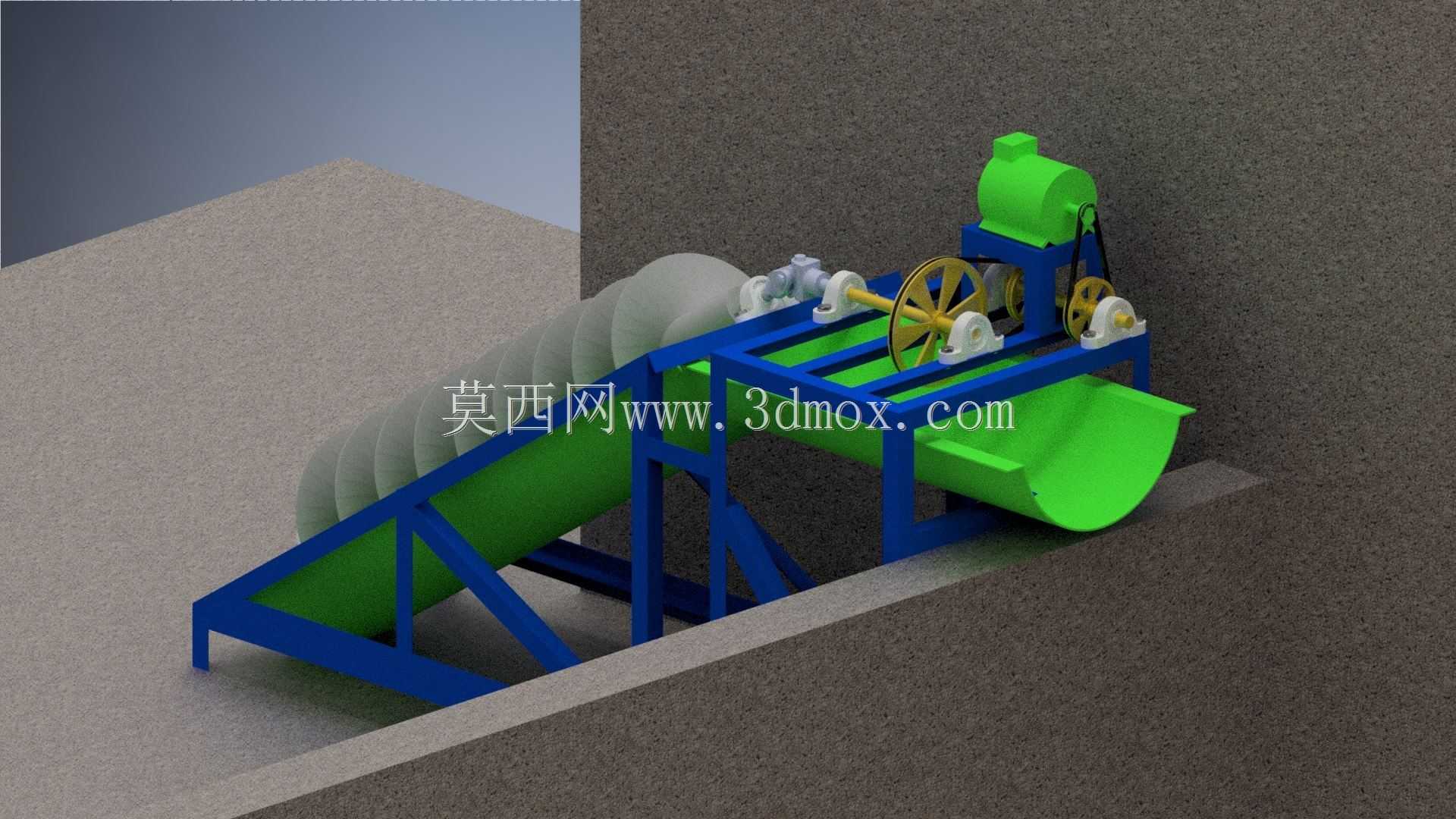

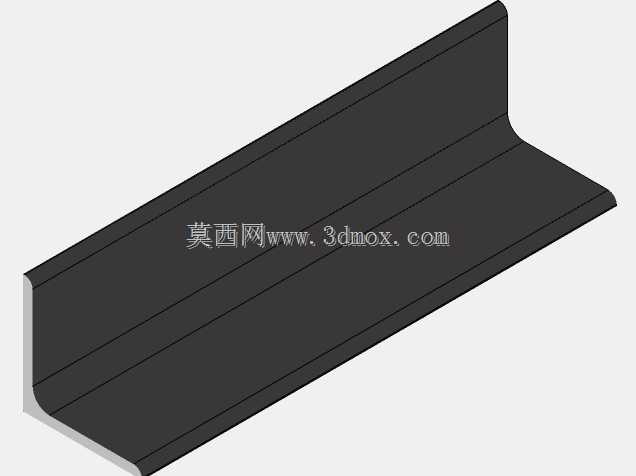

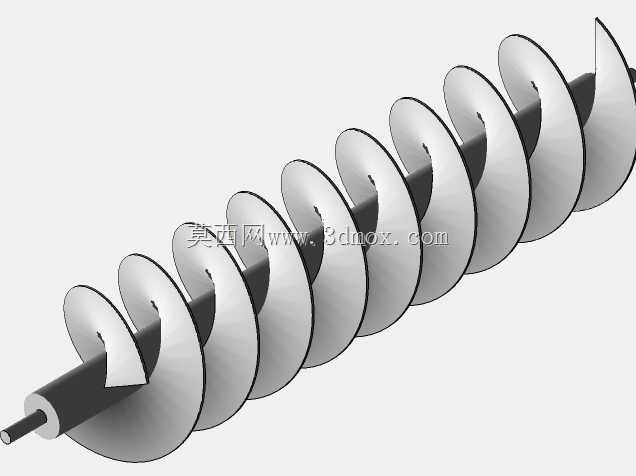

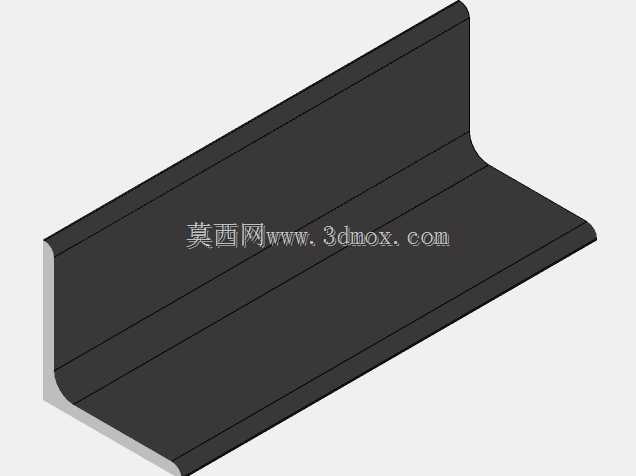

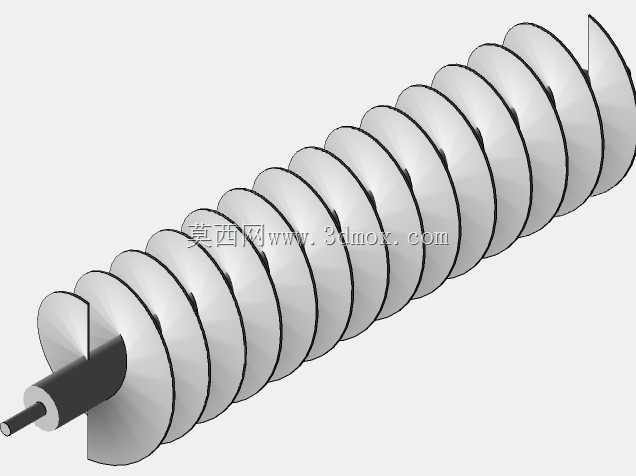

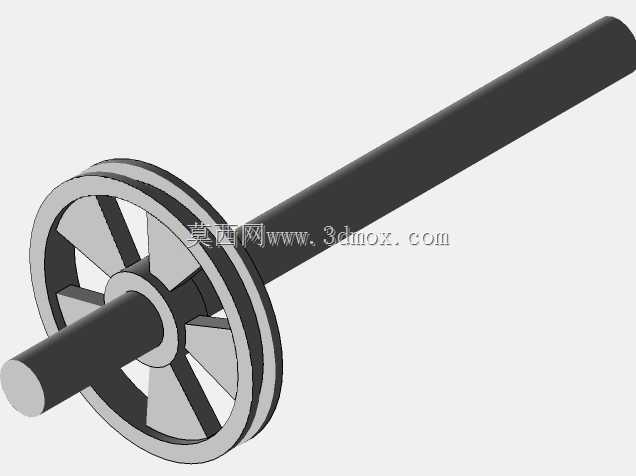

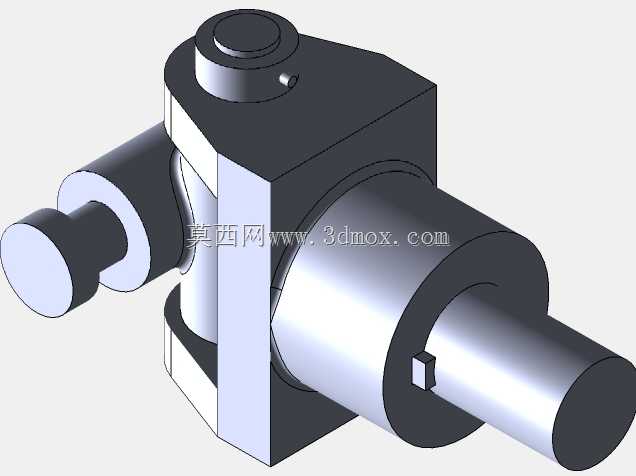

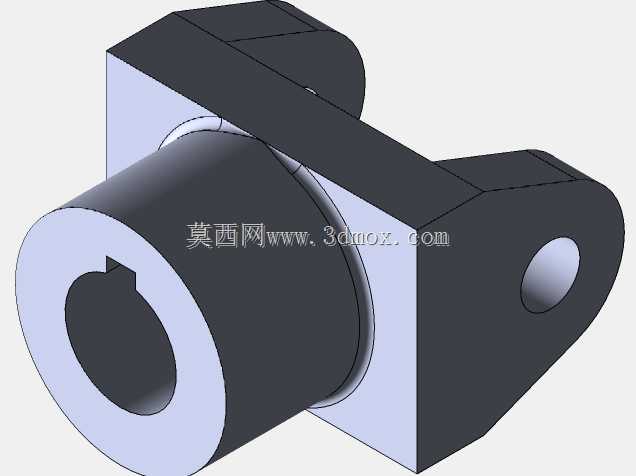

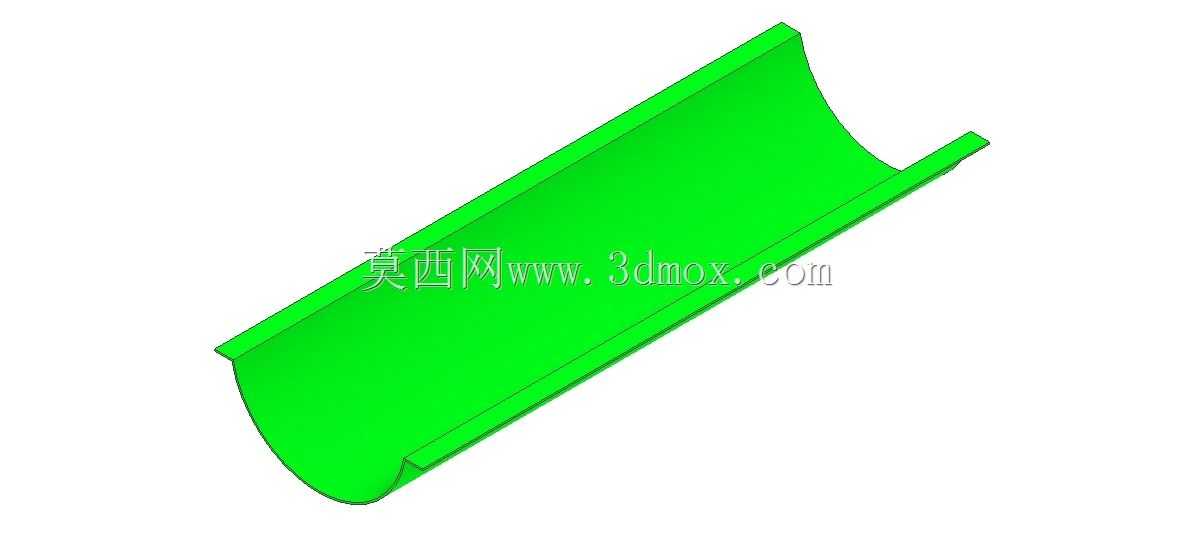

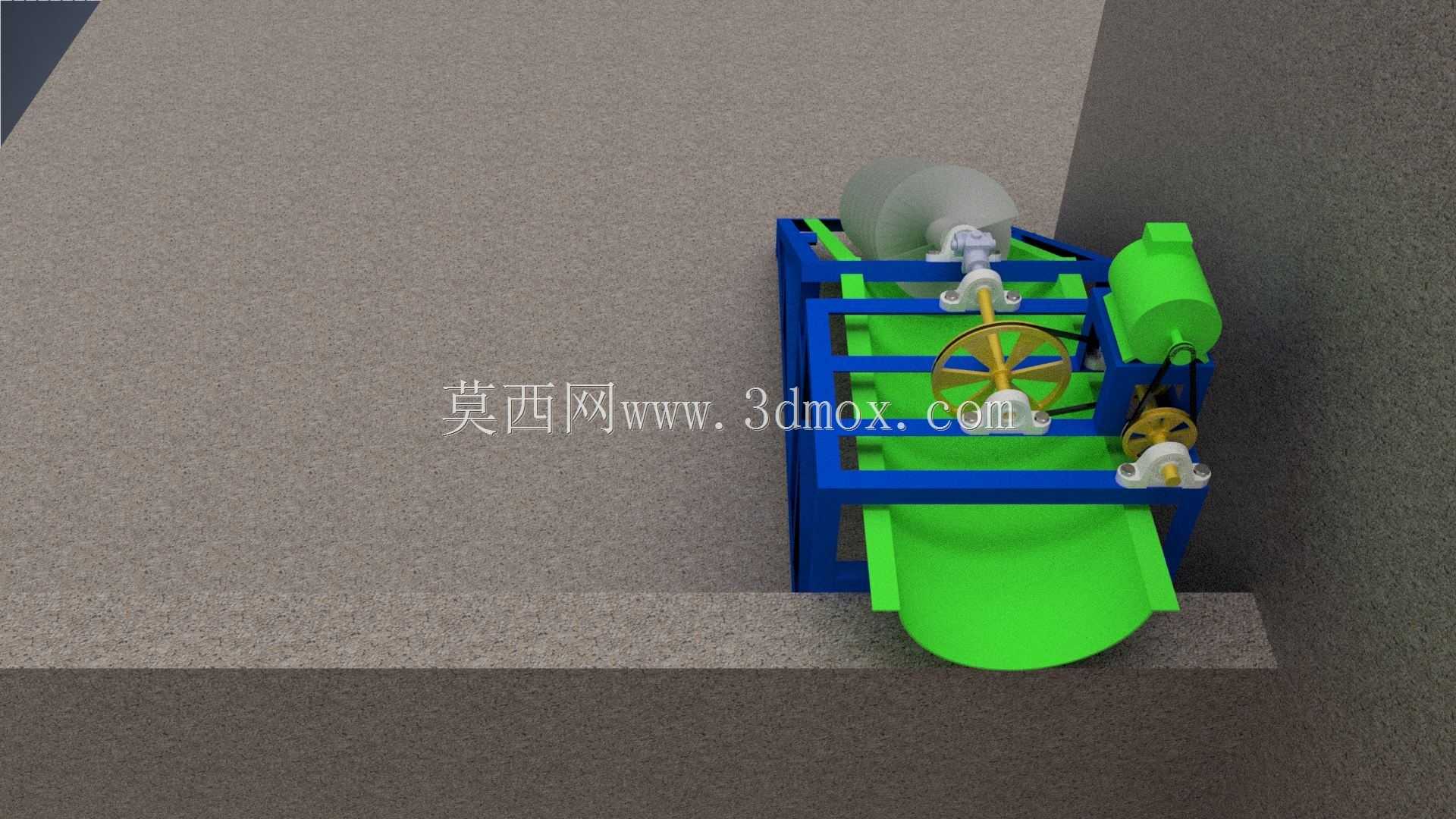

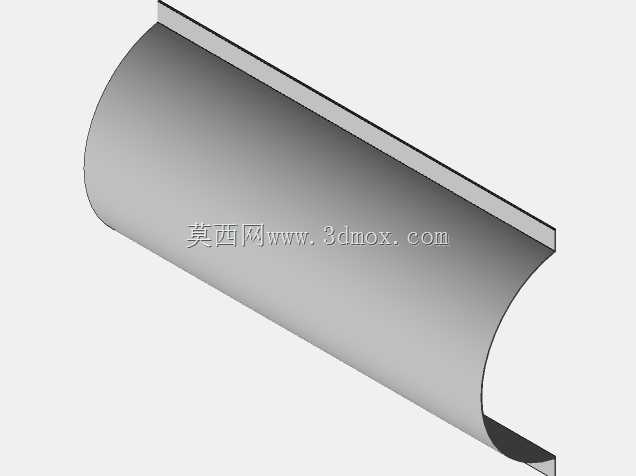

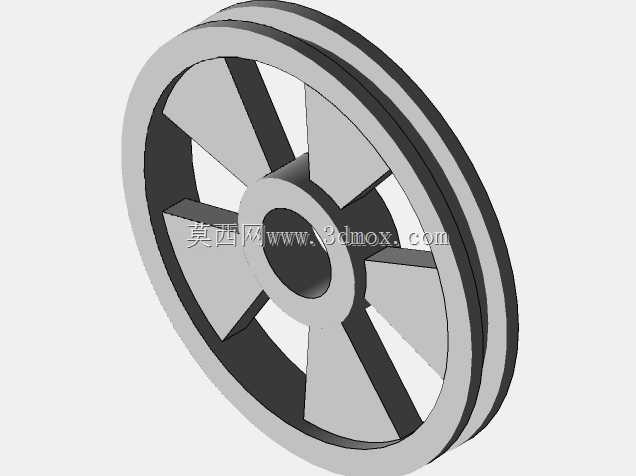

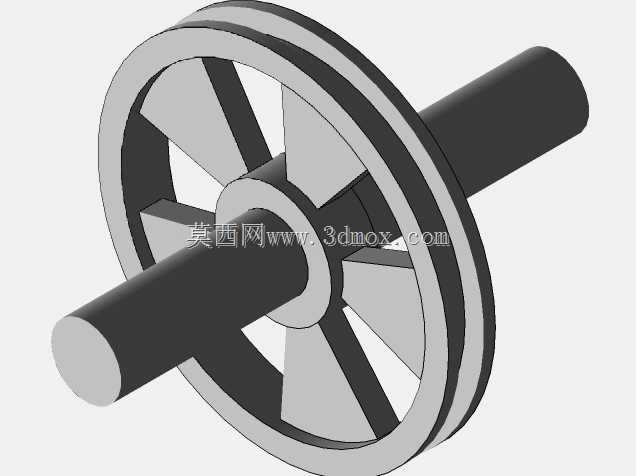

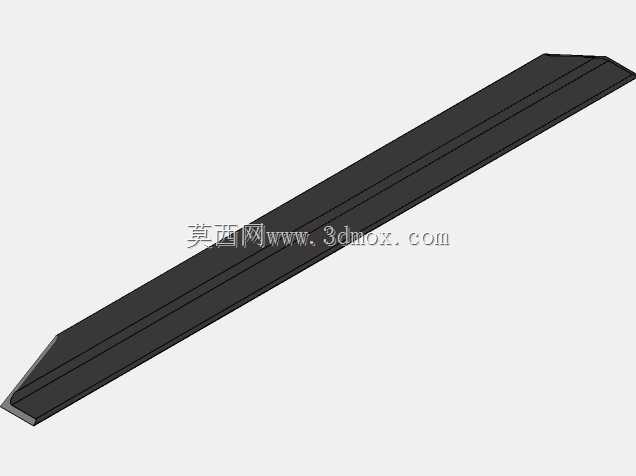

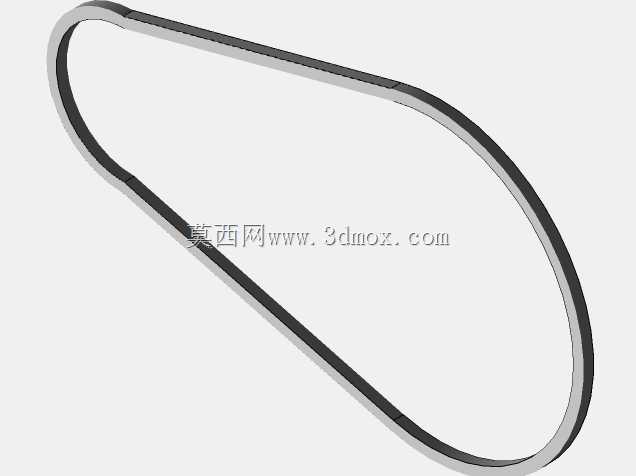

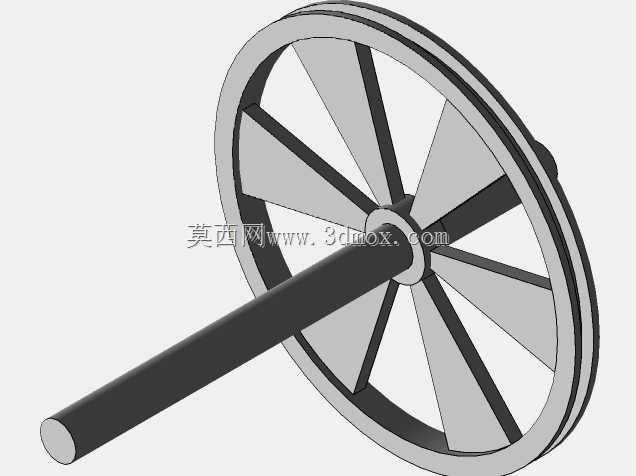

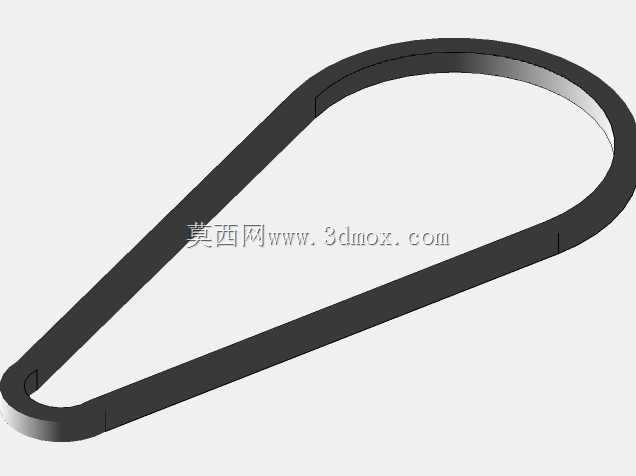

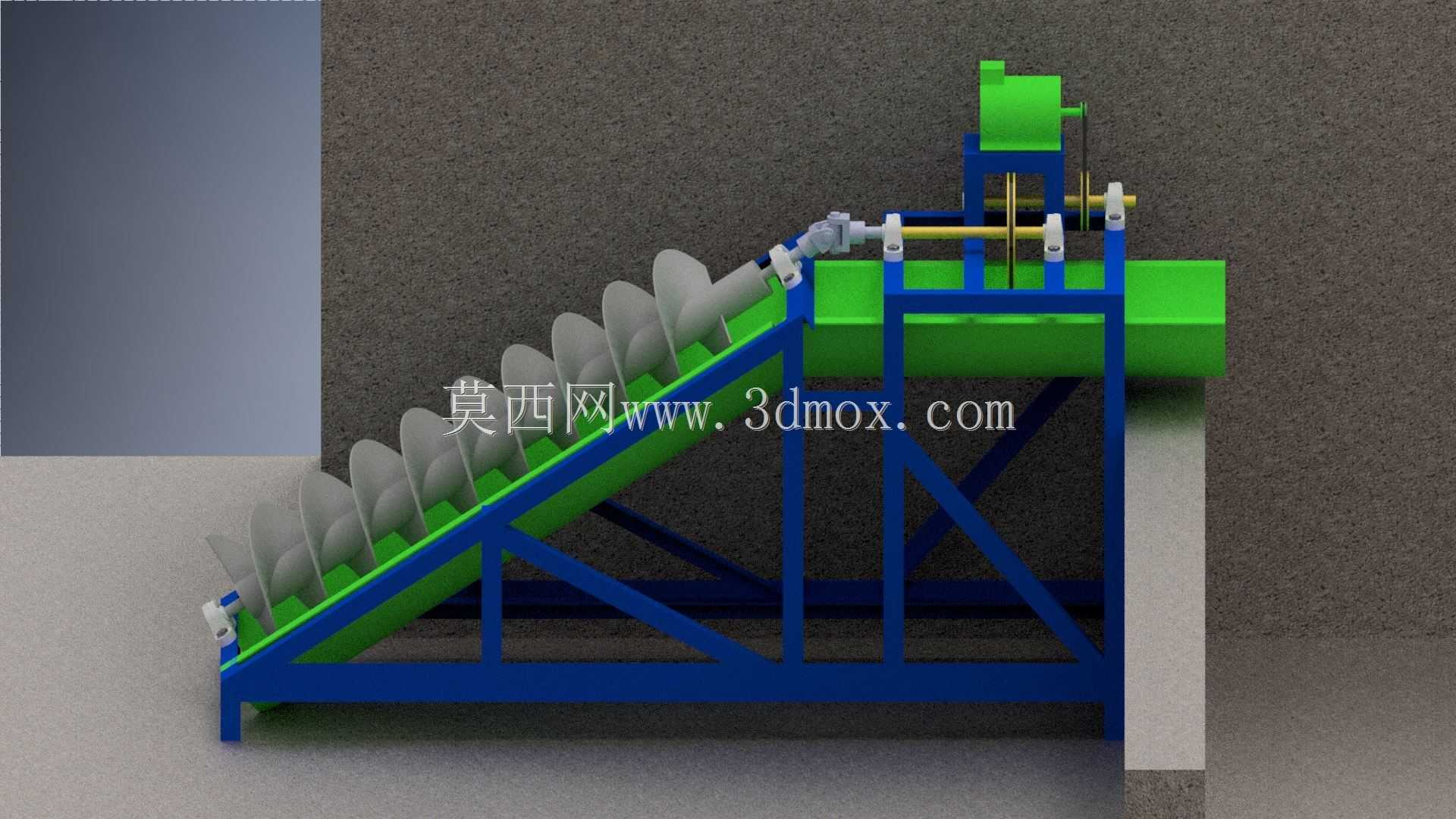

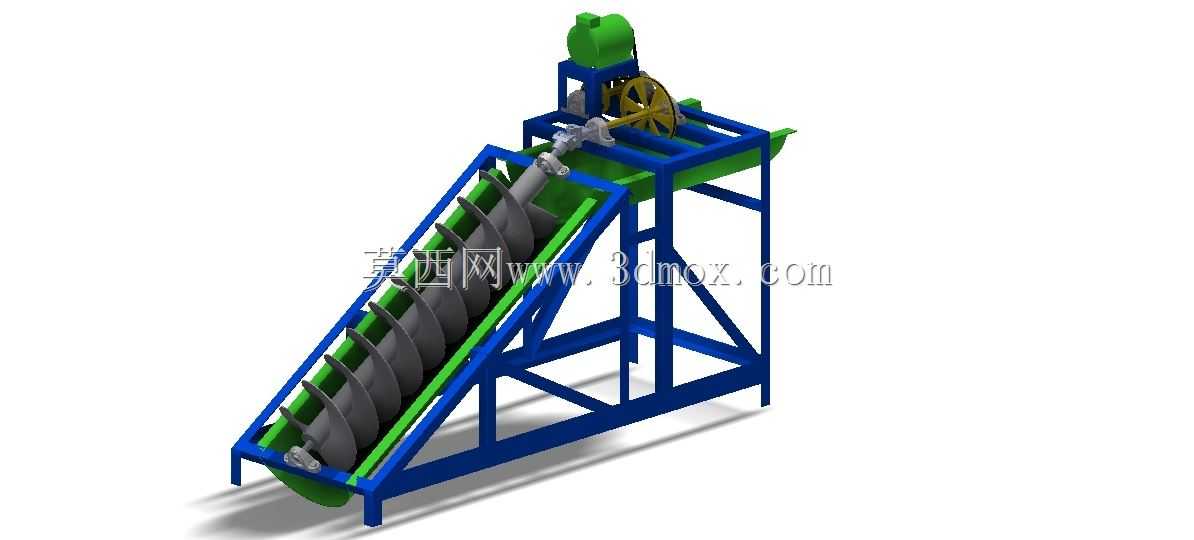

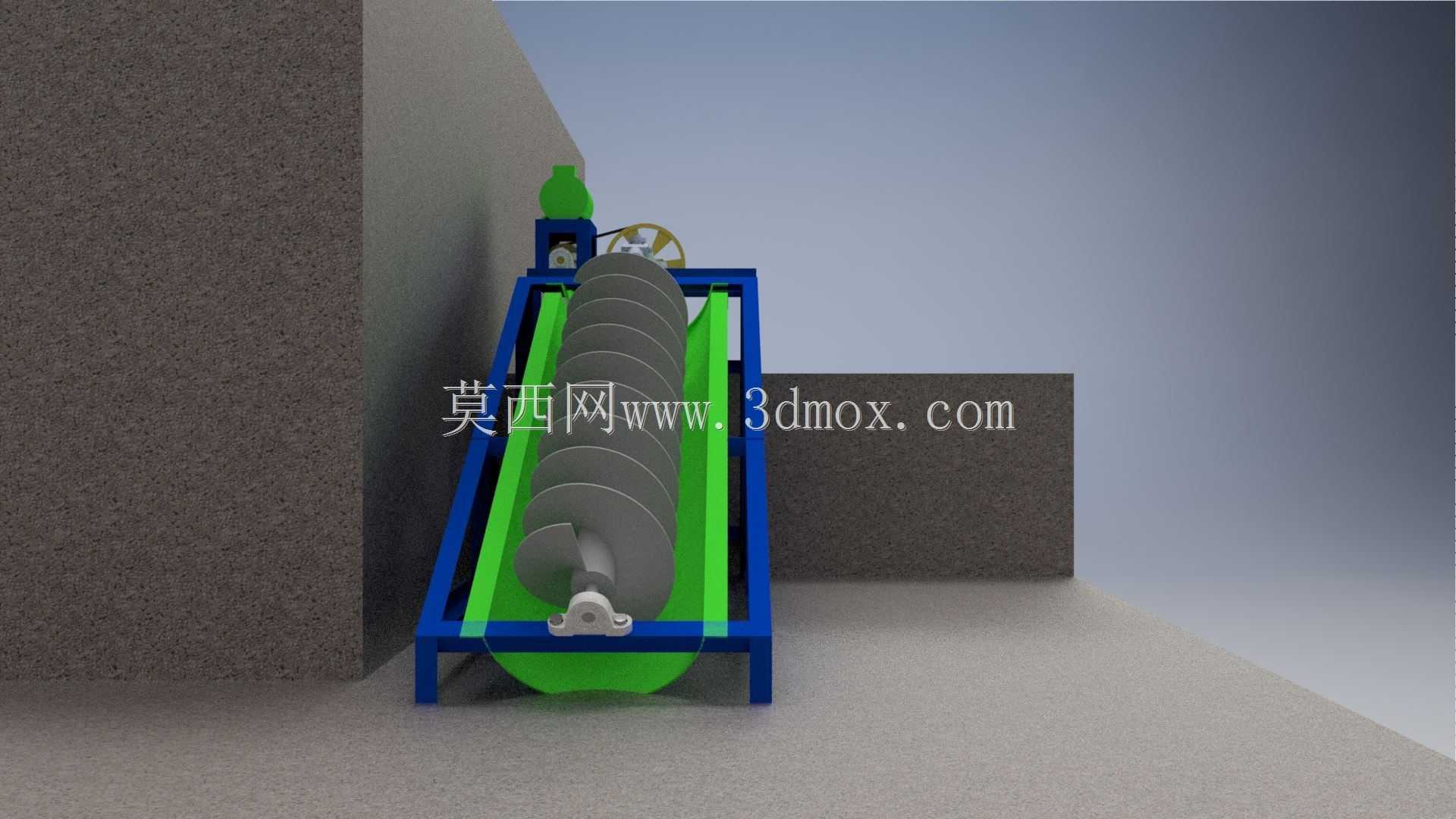

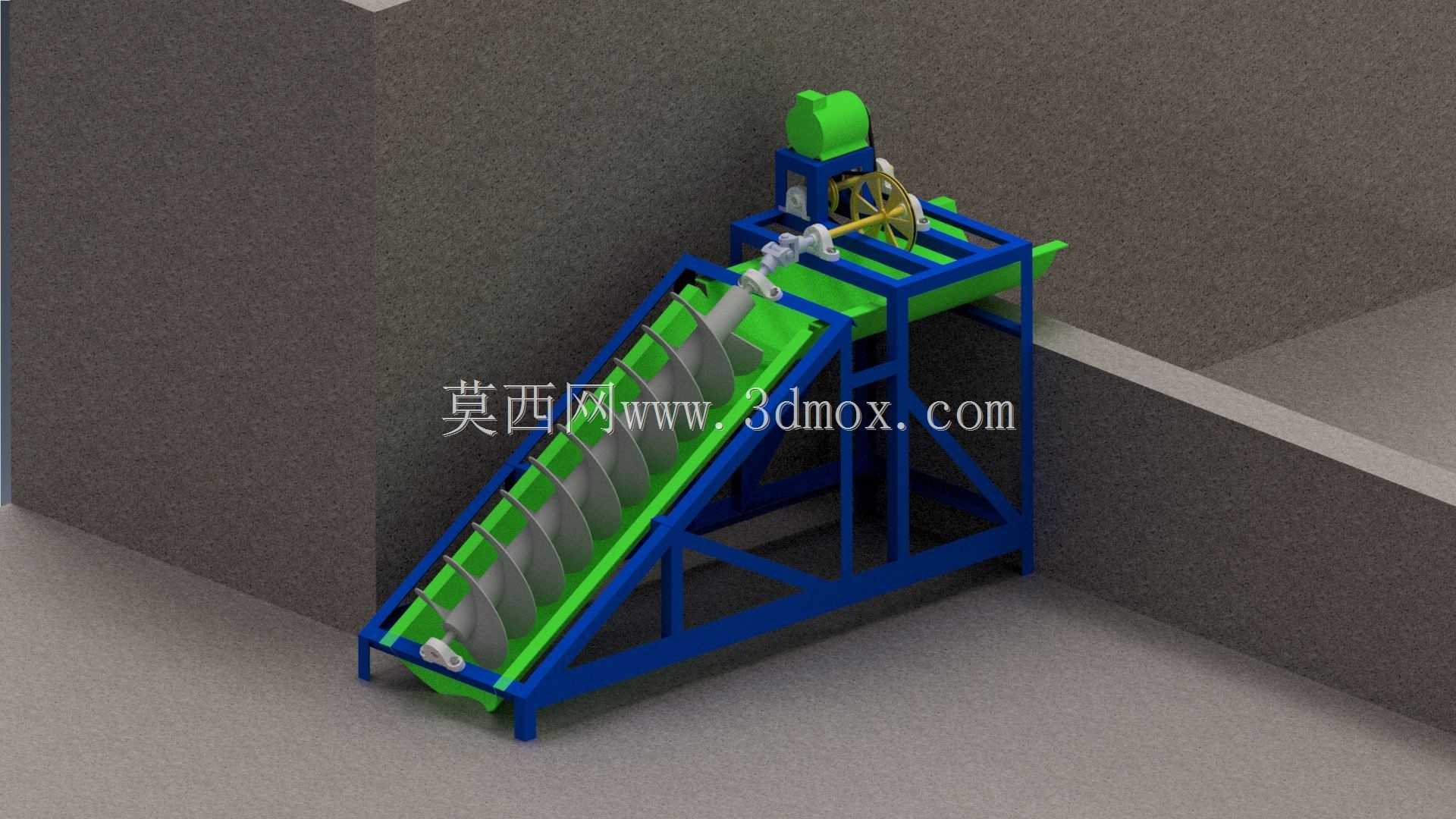

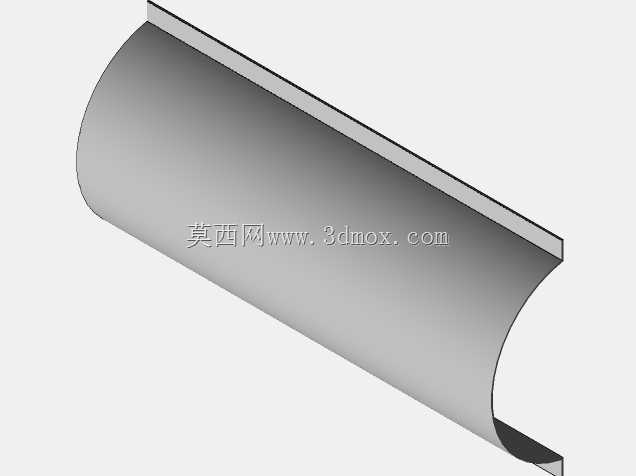

该装置主要面向农业灌区低水头提水、坡面径流引水、小型农田排灌场景设计，可适配沟渠、塘堰等浅水位取水工况，解决传统离心泵低水位取水易气蚀、需提前灌泵的使用痛点，也可用于水产养殖池循环水提升、坡面雨洪资源导排等场景，无需复杂的泵房建设，可直接架设在取水坡面与输水渠道之间，大幅降低小型农田水利设施的建设门槛。设备核心提水功能依靠倾斜布置的螺旋螺杆结构实现，螺杆整体嵌装在弧形导流槽内，上端衔接动力传动单元，下端延伸至取水水位线以下，动力启动后螺杆持续旋转，螺旋叶片形成连续的密闭容腔，将水体顺着倾斜导流槽持续向上推送至顶端出水槽，最终汇入输水渠道完成提水作业，相比传统提水设备，该结构对水体中混杂的细小秸秆、泥沙杂质耐受度更高，不易发生堵塞故障，日常维护仅需定期清理槽内淤积杂物即可。设计阶段围绕坡面安装场景做了针对性优化，整体采用倾斜式布局，机架为型钢焊接的桁架结构，底部设置可调节支撑脚，能够适配15度至30度的坡面安装角度，无需对安装坡面做大规模混凝土硬化处理，可根据取水点水位变化灵活调整设备倾角与下端入水深度；传动单元布置在机架顶端的高位平台，避免长期被水体浸泡侵蚀，传动链路采用带轮衔接手轮调节结构与动力端，既可以配套电机实现连续自动化提水，也可在无供电区域通过手轮实现手动应急提水，适配偏远无电灌区的使用需求。外形尺寸方面，设备整体长度根据提水扬程做适配设计，常规2米提水扬程版本整体长度约3.2米，宽度约0.8米，顶端安装平台高度约1.6米，安装时仅需保证下端入水段淹没深度不小于0.2米，机架两侧支撑点与坡面固定牢固即可，输水端可直接衔接现有农渠或输水管道，无需额外加装过渡连接结构；导流槽采用光滑耐磨的板材弯折成型，与螺杆叶片的间隙控制在3毫米以内，既避免间隙过大造成提水效率损失，也防止间隙过小导致叶片与槽壁摩擦卡滞，机架表面做了防腐涂装处理，可适应户外潮湿、露天暴晒的长期使用环境，整体结构无复杂精密部件，普通农户即可完成安装调试与日常故障排查。
