矿用输送驱动滚筒结构三维设计

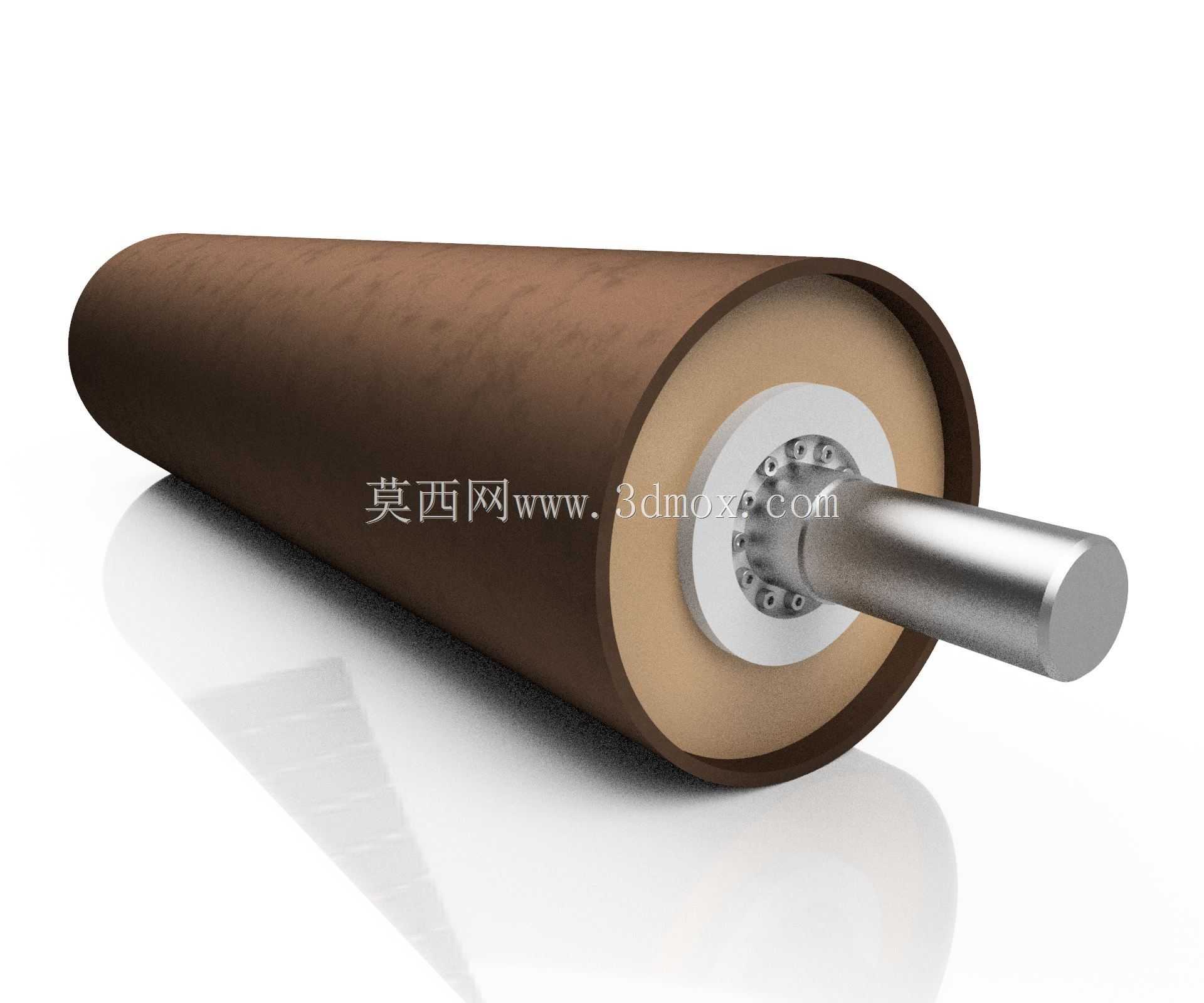

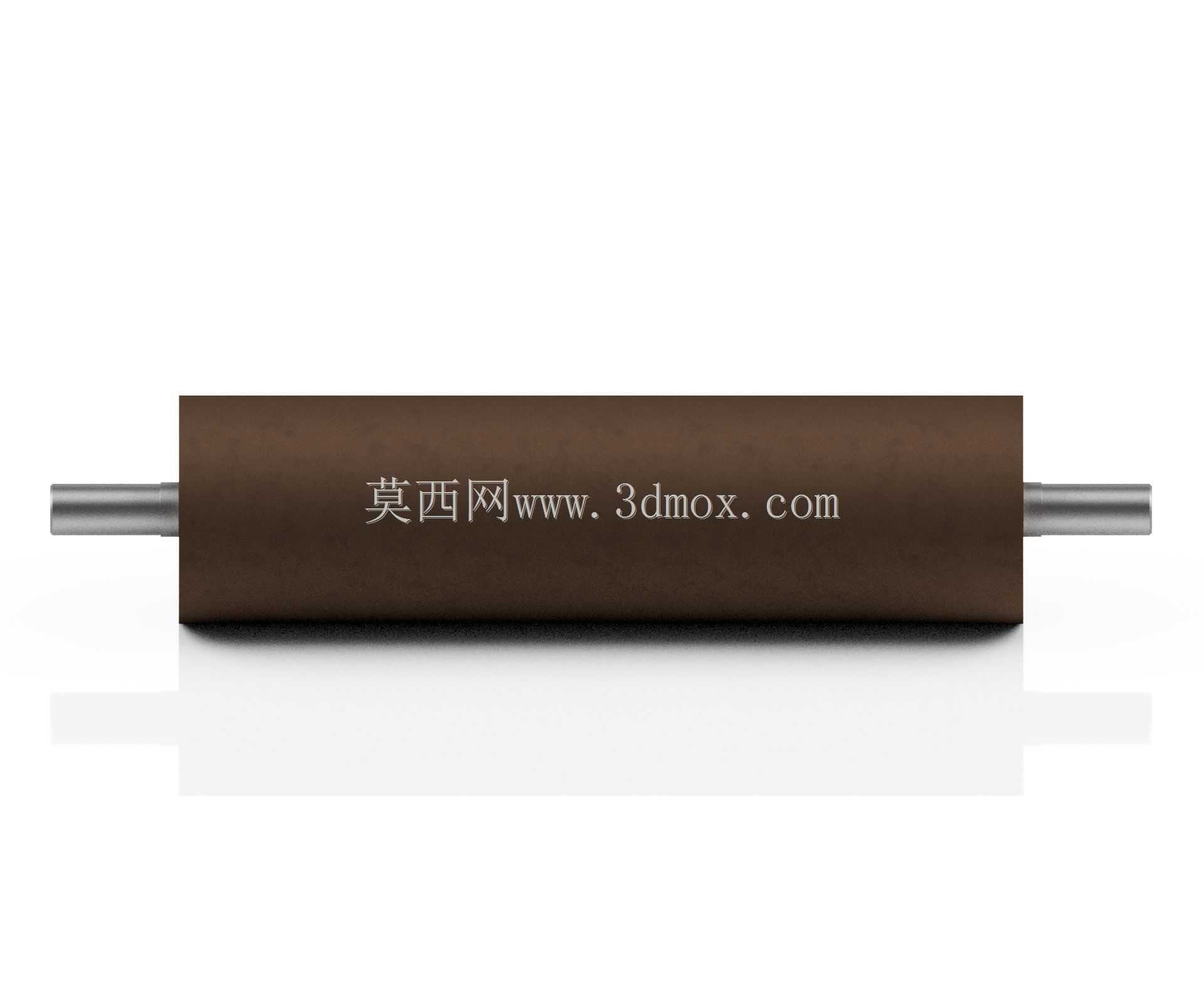

　　在散料输送系统的动力传递环节，驱动滚筒是承担牵引力输出、带动输送带循环运转的核心执行部件，这款模型还原的是矿用带式输送机配套的驱动辊结构，适配井下原煤输送、地面选矿厂物料转运、露天矿剥离物输送等重载作业场景，区别于轻型输送线的薄壁辊筒，该结构针对高负载、长周期连续运转的工矿条件做了针对性强化设计。从结构组成来看，辊体采用厚壁卷焊筒体结构，外表面包覆耐磨橡胶层，橡胶层表面做了粗糙化处理，能够有效增大与输送带之间的摩擦系数，避免重载启动时出现输送带打滑、跑偏的问题，同时橡胶层可以缓冲物料下落时对辊面的冲击，降低金属筒体的磨损速率，延长部件的更换周期。

　　筒体两端采用辐板式连接结构，将筒壁承受的径向载荷均匀传递到中心轴系，避免局部应力集中导致的筒体变形；中心轴采用阶梯轴设计，轴头位置预留了轴承安装位、联轴器连接位，安装时轴承座固定在输送机机架的两侧支座上，轴端通过联轴器与减速电机输出端连接，动力输入后带动整个辊体转动，依靠辊面与输送带接触面的摩擦力带动整条输送带循环移动，实现散状物料的长距离输送。设计过程中首先要匹配输送带的宽度参数，辊体的有效工作面宽度需要比输送带宽度宽出100-150mm，避免输送带跑偏时出现边缘剐蹭机架的问题；轴径的计算需要结合额定牵引力、运行转速做弯扭组合强度校核，确保满载启动、紧急制动等极端工况下轴系不会出现塑性变形；两端辐板与筒体、轴套的连接位置采用连续满焊结构，焊接后需要做整体去应力处理，避免长期运转后焊缝位置出现疲劳开裂。

　　安装边界方面，两侧轴承座的中心距需要与机架安装孔位严格匹配，轴端伸出长度要预留联轴器、制动轮的安装空间，辊面的安装水平度误差需要控制在0.5mm/m以内，防止运转过程中出现轴向窜动，导致输送带跑偏磨损。这类驱动辊的应用场景覆盖了矿山、煤炭、港口、建材等多个行业的散料输送线，不同工况下可以调整辊面的包覆材质、筒体壁厚、轴系直径参数：比如输送磨琢性强的矿石物料时，可以在橡胶层表面增加菱形或人字形沟槽，进一步提升排水排泥能力，降低湿滑物料工况下的打滑概率；长距离大运量输送场景下，可以采用铸焊结构的筒体，提升整体的刚性与抗冲击能力。

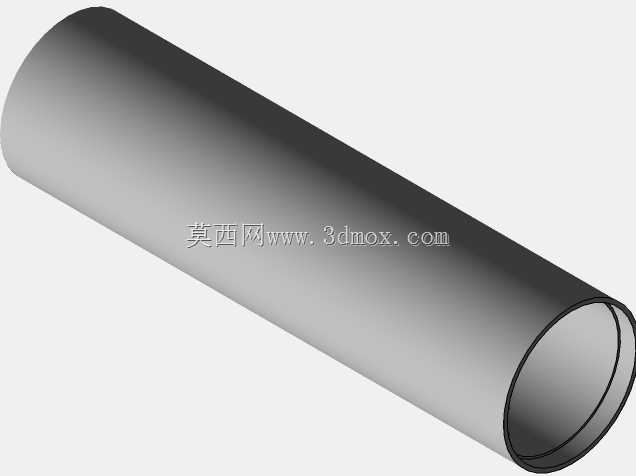

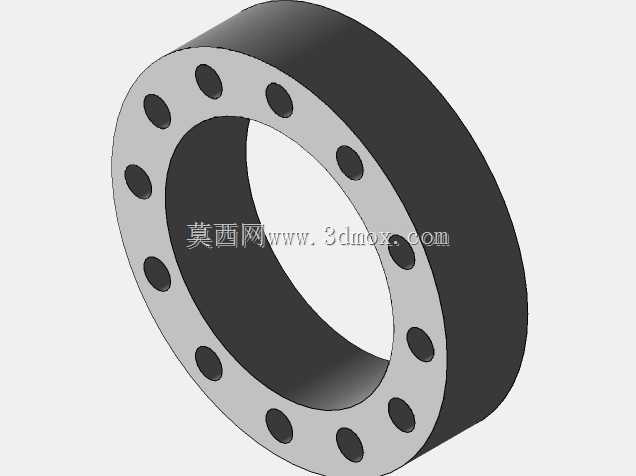

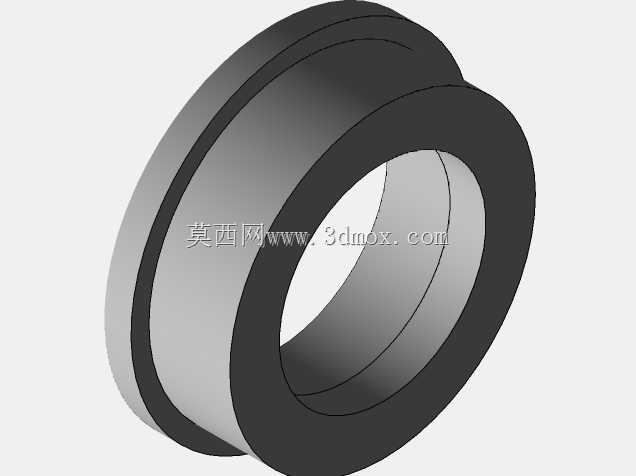

　　建模过程中对辊面橡胶层、金属筒体、辐板、中心轴、连接螺栓等部件都做了独立的零件拆分，能够清晰展示各部件的装配关系，结构设计人员可以参考该模型调整不同带宽、不同牵引力参数下的驱动辊尺寸，做适配性改型；设备选型人员可以通过模型直观了解结构组成，结合现场工况判断部件的承载能力是否匹配使用需求；三维建模学习者可以参考该模型掌握回转类焊接结构的建模思路，理解轴系配合、焊接装配的工程表达方法。不同于轻型输送机的冲压辊筒，这类重载驱动辊的设计重点在于结构的可靠性与维护便捷性，两端的轴承座采用剖分式结构，后期更换轴承、维护密封件时不需要拆解整个辊体与输送带，只需要打开轴承座上盖即可完成操作，能够大幅降低现场维护的停机时间；辊面的耐磨橡胶层采用冷粘包胶工艺，橡胶层磨损到限定厚度后可以现场重新包胶，不需要整体更换辊体，降低设备的全生命周期使用成本。
