建筑配套消防泵房管路系统三维设计

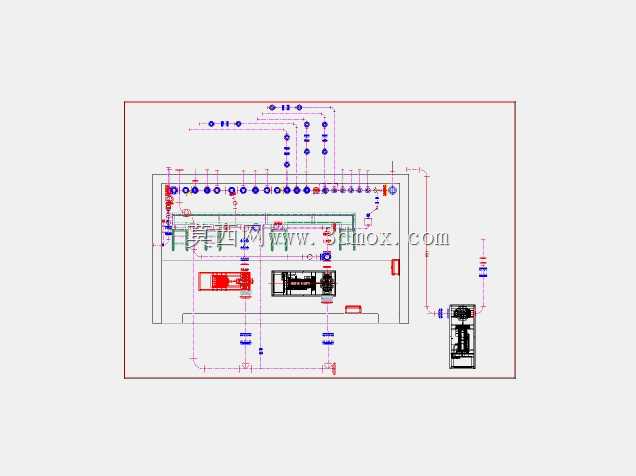

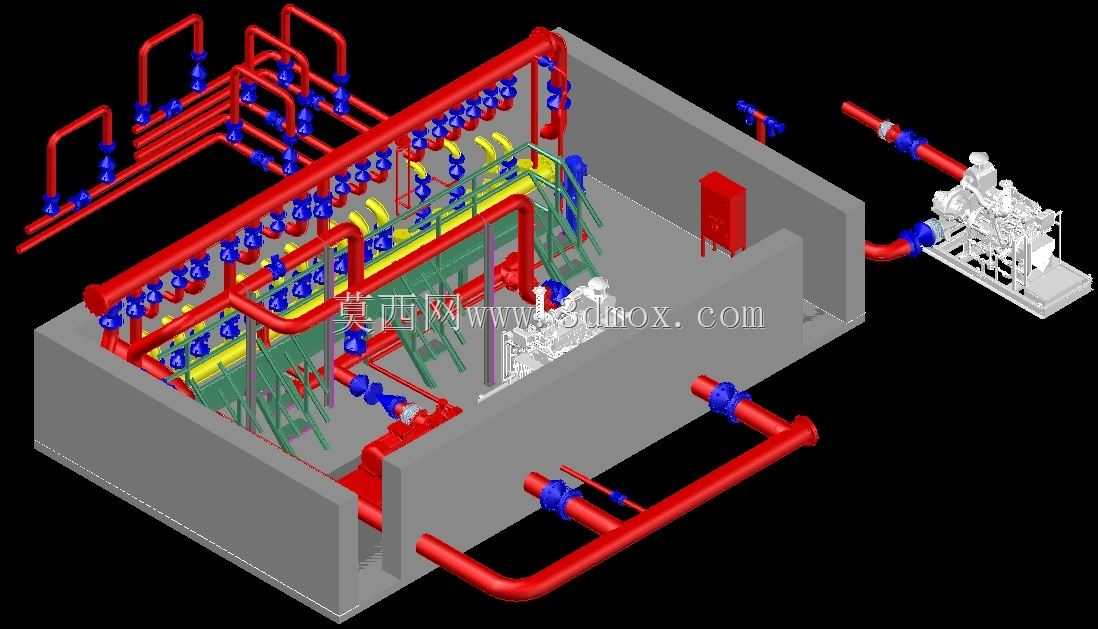

该消防泵房三维设计主要服务于民用建筑、工业厂区、商业综合体等场景的固定消防供水保障环节，作为整个消防水系统的核心动力枢纽，承担着火灾工况下为室内外消火栓系统、自动喷水灭火系统、水喷雾灭火系统等各类消防用水设施稳定输送压力水源的核心作用，是建筑消防安全体系中不可或缺的核心基础设施单元。从功能特性来看，这套设计完整还原了消防泵房的核心功能逻辑：整体采用成排排布的主供水管路与分支管路架构，红色主管道沿泵房上部空间分层架设，通过蓝色阀件实现各支路的通断控制与压力调节，既满足日常巡检时的支路检修需求，也能在火灾触发时快速完成全管路的压力建压，保障消防用水的持续供给。设计过程中充分考量了泵房的实际运维需求，将主泵组设置在泵房外侧的衔接区域，通过大口径弯管与室内主管网连通，既减少了泵组运行时的振动对室内管路的影响，也预留了足够的设备吊装、检修操作空间；管路上的阀件、仪表接口均预留了充足的操作余量，避免后期运维时出现操作空间不足的问题。在安装边界设计上，整体泵房采用混凝土围护结构的空间基准，所有管路排布均避开了泵房的人行巡检通道，主管道与墙体、顶部结构的间距满足管线安装的施工操作要求，泵组基础与管路衔接处设置了软连接的安装位，可有效抵消泵组运行产生的管路位移；不同管径的管路衔接处采用标准法兰对接结构，所有弯头、三通的排布均沿建筑结构的规整走向布置，既减少了管路的水头损失，也让整个泵房的管线排布整齐有序，便于后期的标识张贴与巡检排查。同时设计中还预留了消防控制柜的安装位置，与管路系统的压力监测点位形成对应，可实现供水压力的实时反馈与泵组的自动启停控制，完全贴合实际消防工程的建设与运维规范，能够直接为同类型消防泵房的施工排布、管线综合设计提供直观的三维参考，有效减少现场施工的管线碰撞问题，提升泵房建设的施工效率与排布合理性。
