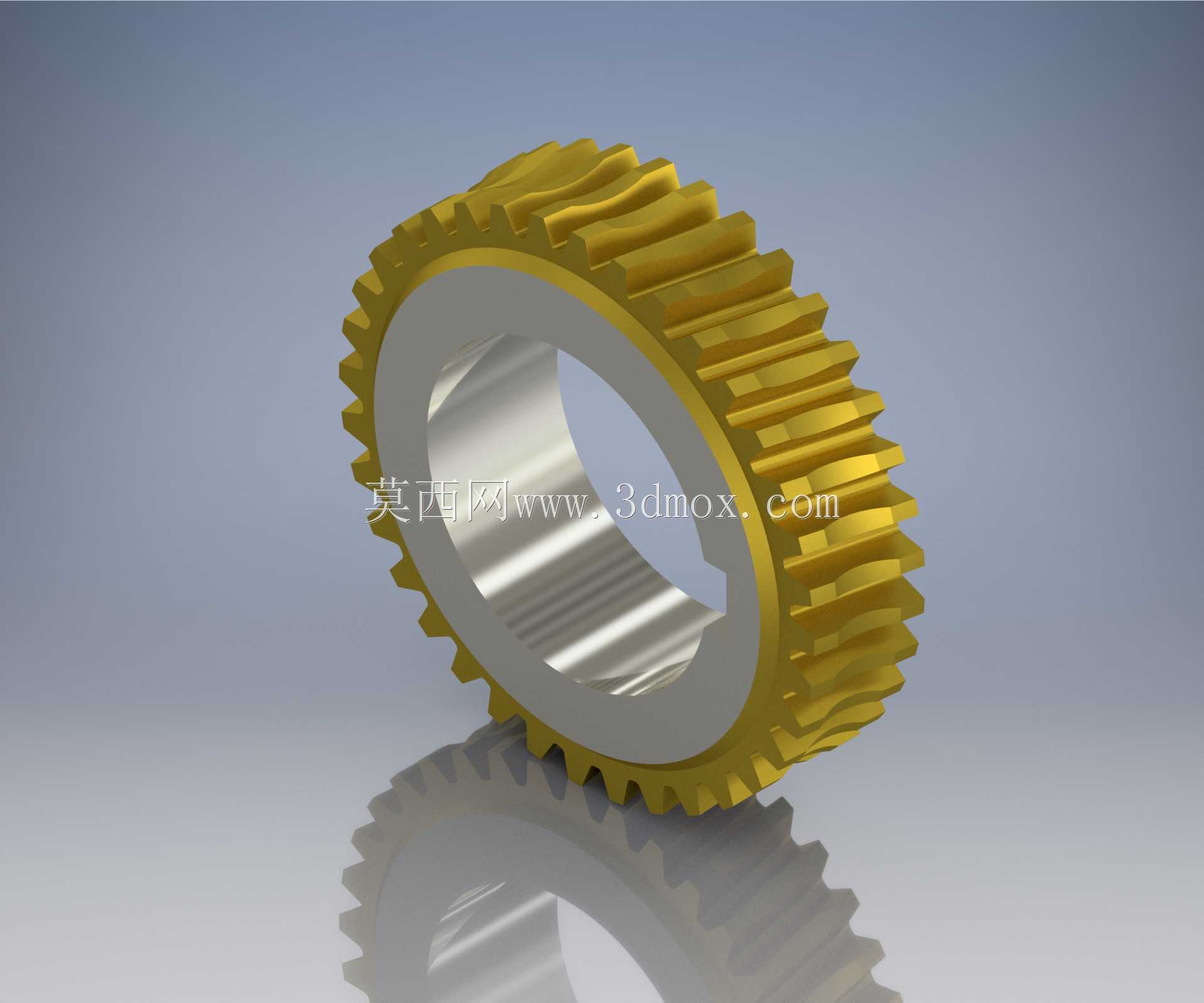

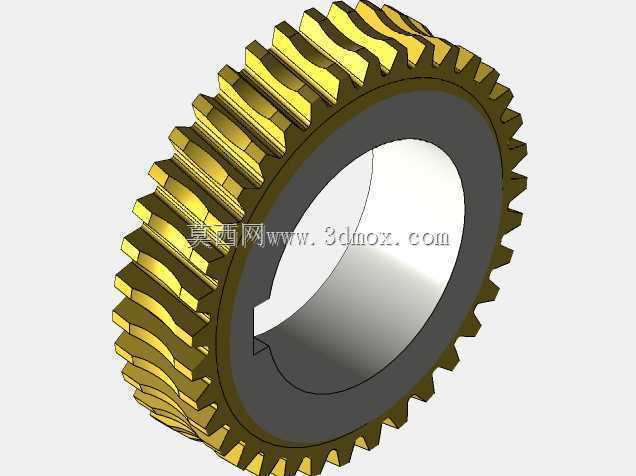

带键槽内孔金属斜齿传动轮结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从工业传动箱、精密输送设备到小型动力输出单元的诸多环节，相比直齿圆柱齿轮，斜齿结构在啮合过程中是逐步进入与脱离啮合状态的，齿面接触线沿齿宽方向呈斜线分布，能有效降低传动冲击、噪声与动载荷，尤其适合中高速、重载的传动工况。这款斜齿轮采用内孔带单键槽的安装结构，内孔为通孔设计，可直接与对应直径的传动轴配合，通过平键传递扭矩，避免轮体与轴之间出现周向滑动，保证动力传递的可靠性。轮体采用分体式结构设计，外圈为斜齿齿圈部分，内圈为轮毂安装部分，两者采用过盈配合或一体化加工成型，既保证了齿部的强度，也兼顾了内孔安装面的加工精度。齿部的螺旋角经过匹配计算，可与配对齿轮实现正确啮合，

　　齿向误差、齿形公差均按照通用机械传动的精度等级设计，能保证啮合时齿面接触面积符合要求，减少局部应力集中，延长轮齿使用寿命。从安装边界来看，轮体的外径、齿宽、内孔直径均按照通用传动配套尺寸设计，齿顶圆与相邻部件的安全间隙预留充足，安装时无需对周边结构做额外修改即可适配原有传动位。齿圈部分的齿端做了微小倒角处理，既方便装配时与配对齿轮顺利导入啮合，也能避免齿端锐角在装配或运转过程中出现磕碰崩齿的问题。轮毂部分的轴向长度略小于齿宽，可保证安装时轮体的定位端面与轴肩、挡圈等定位部件紧密贴合，不会出现轴向窜动。在实际使用场景中，这类斜齿轮常被用于交流稳压设备的传动调节机构、小型减速机的中间传动级、输送线的动力传递单元等部位，承担转速变换、

　　扭矩传递的功能，运转时斜齿的啮合特性可让传动过程更平顺，降低设备运行时的振动传递，提升整套传动系统的运行稳定性。设计过程中，齿根部分做了圆角过渡处理，可有效分散齿根处的弯曲应力，避免长期交变载荷下出现齿根断裂的问题，齿面的粗糙度要求满足通用传动件的接触需求，可根据实际工况选择对应的表面处理方式提升耐磨性能。内孔键槽的尺寸按照对应轴径的平键标准设计，键槽的对称度、深度公差均符合通用机械安装要求，装配时平键可顺利嵌入键槽，不会出现装配卡滞或配合间隙过大的问题。轮体的端面做了平整加工，可作为安装时的轴向定位基准，保证轮体安装后与传动轴的垂直度符合要求，避免运转时出现偏载导致齿面异常磨损。
