挖掘机矿用液压回转式抓斗结构设计

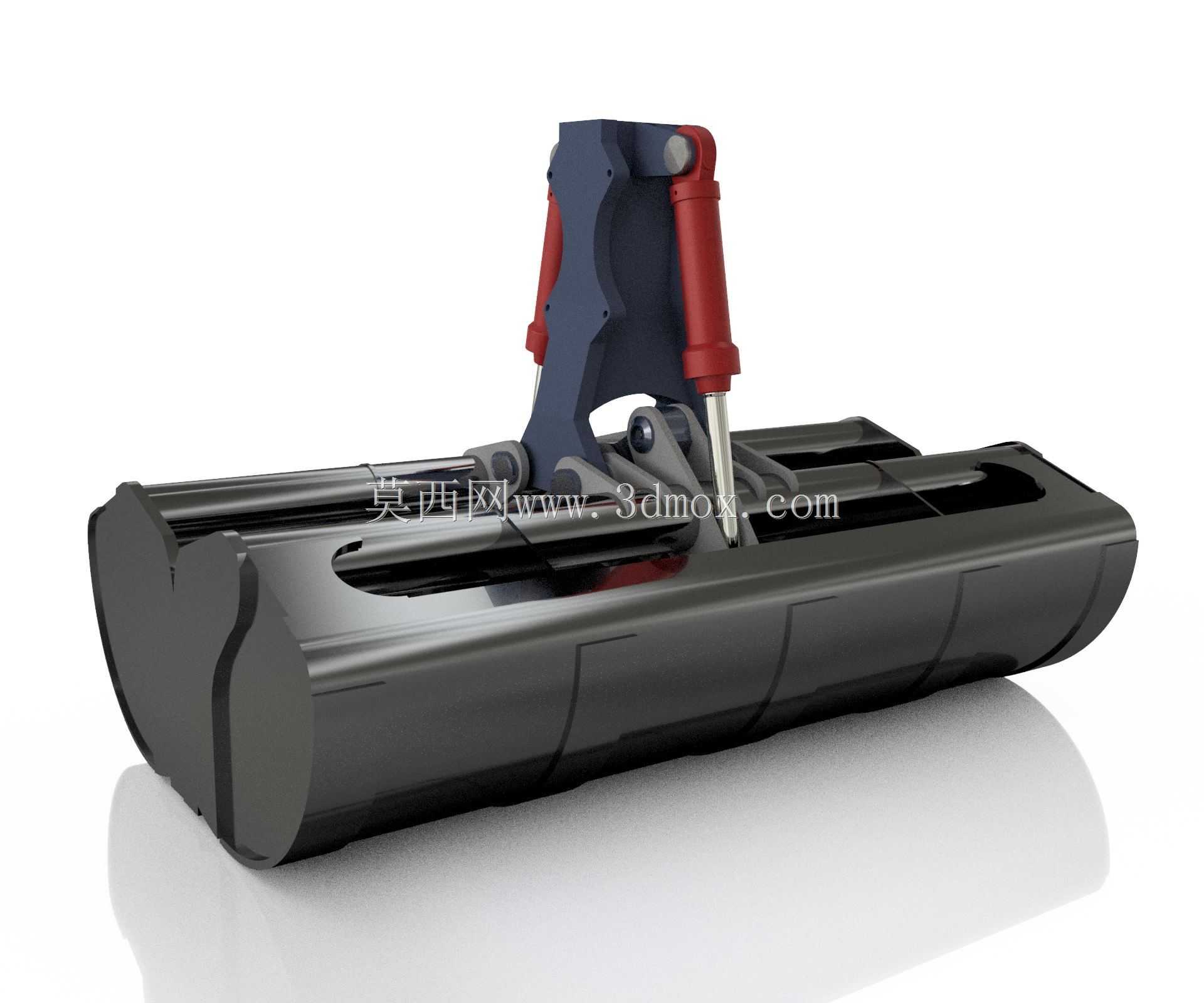

这款矿用抓斗是适配中型液压挖掘机的前端作业属具，主要面向露天矿山开采、矿场散料转运、矿石堆取、矿渣清理等重载作业场景，可替代传统挖斗完成块状、散粒状矿料的抓取与装卸作业，也可适配港口散货堆场、基建土石方转运等大吞吐量物料搬运场景，解决传统挖斗在松散物料抓取时充盈率不足、大块物料夹持不稳的作业痛点。

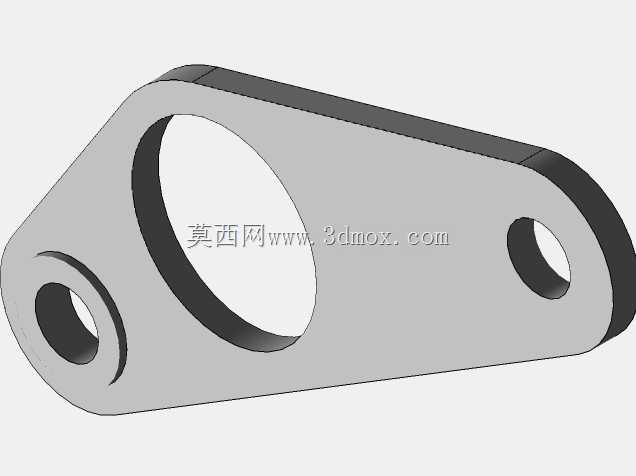

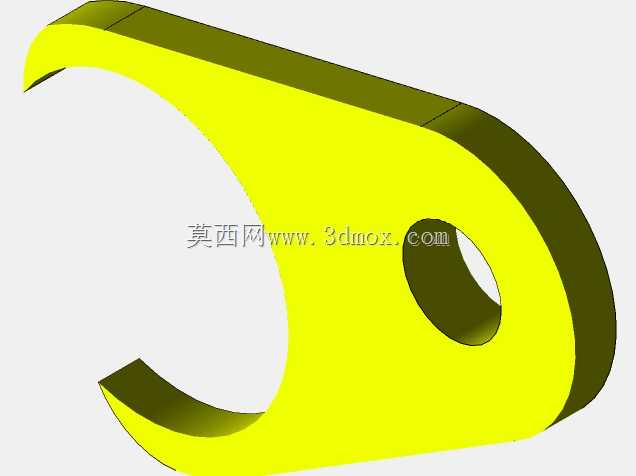

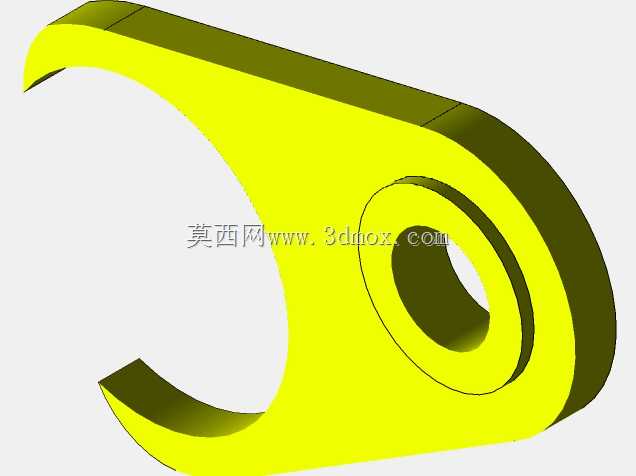

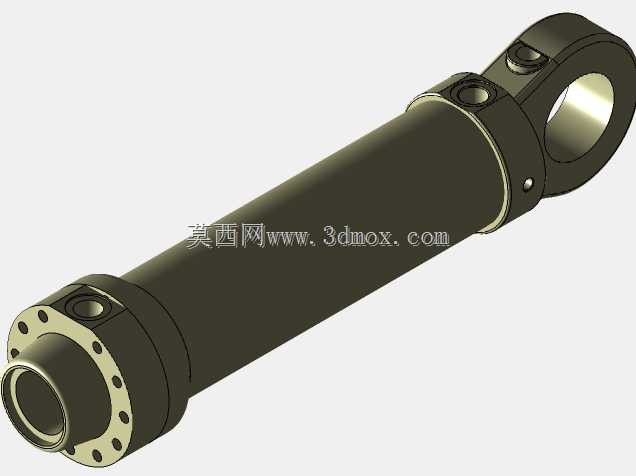

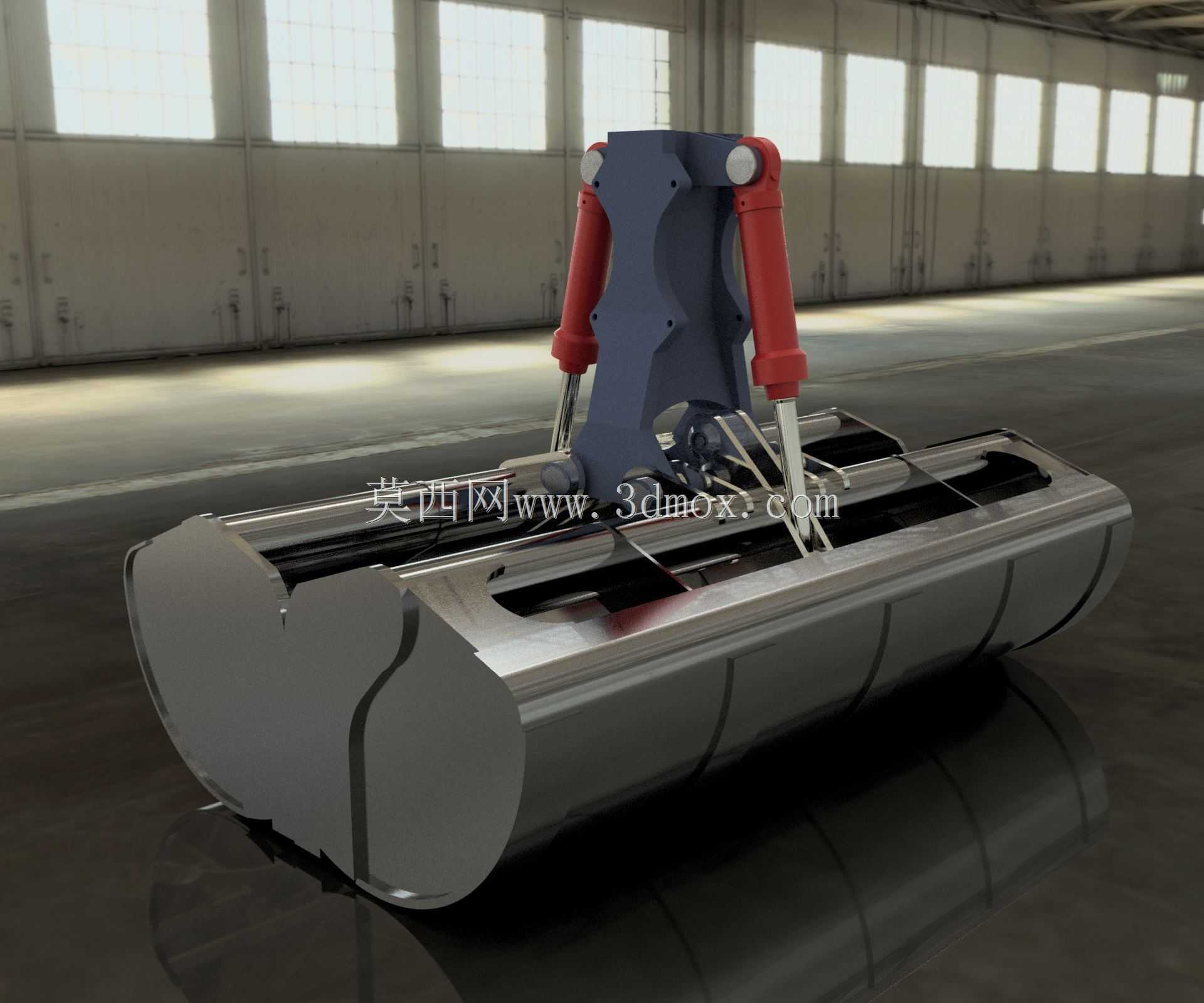

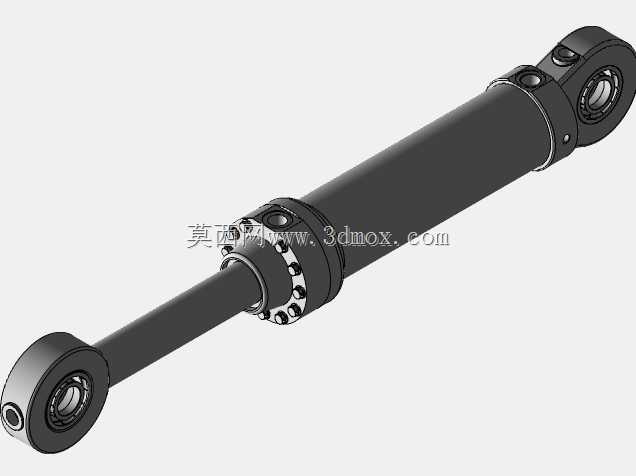

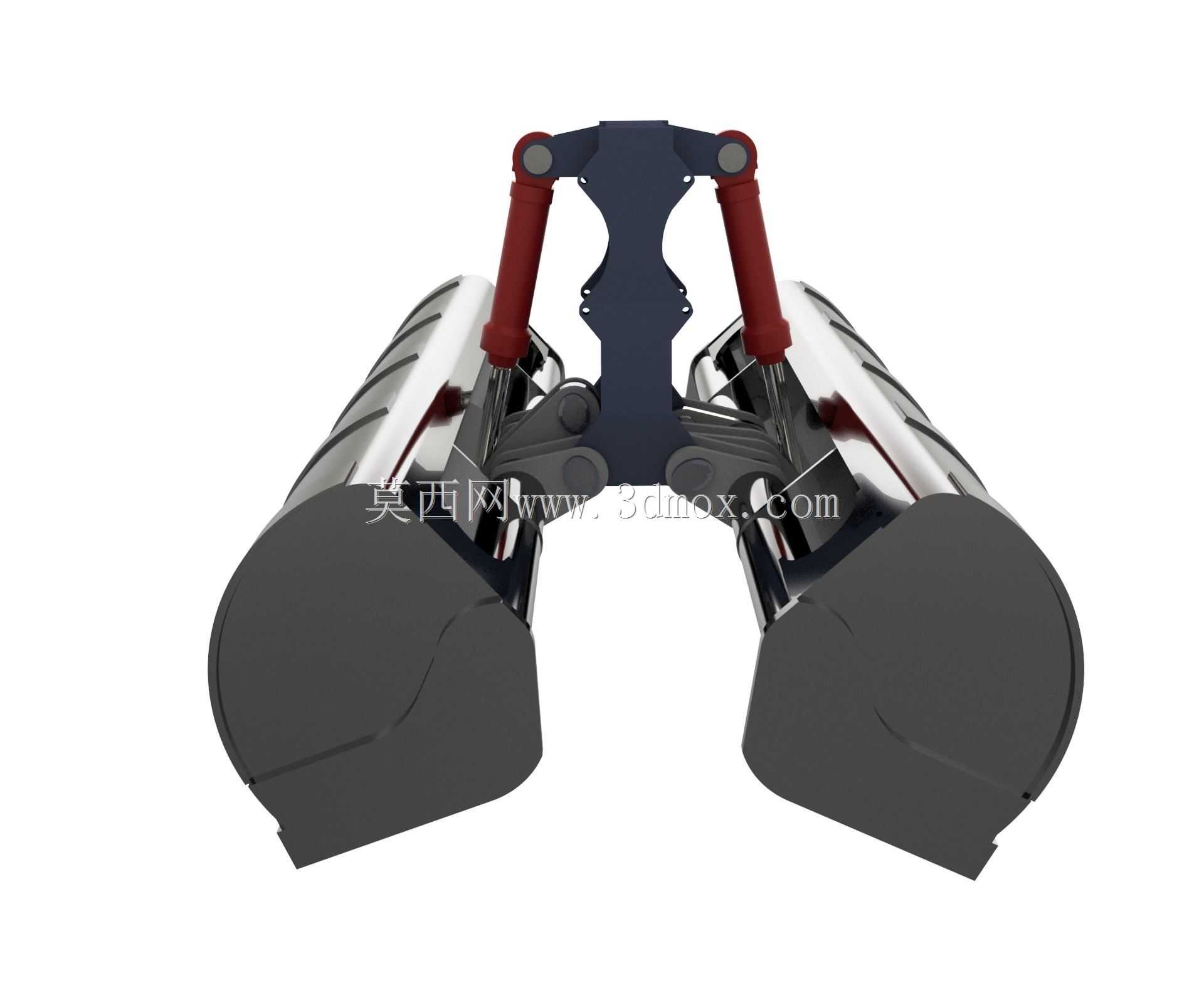

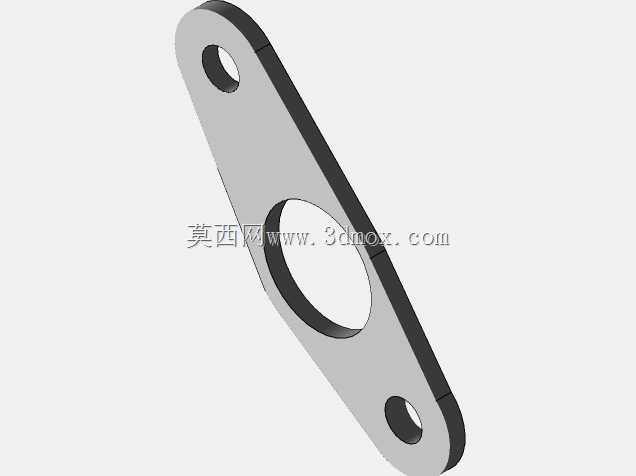

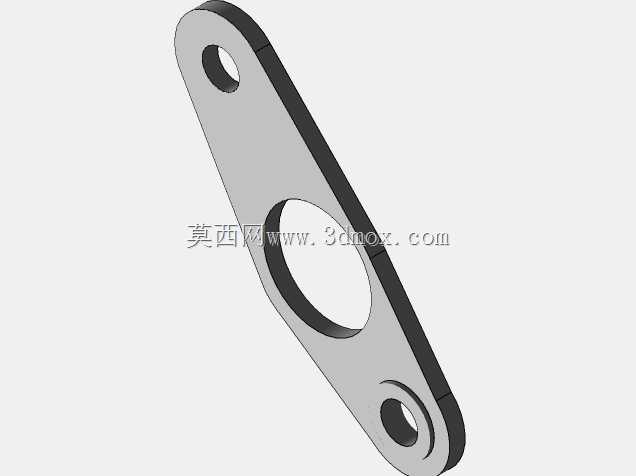

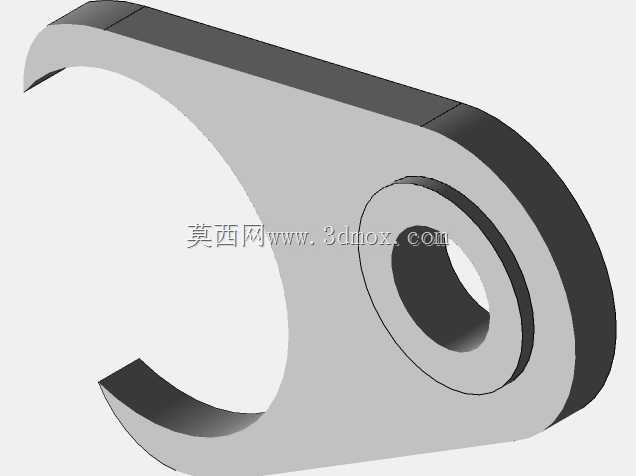

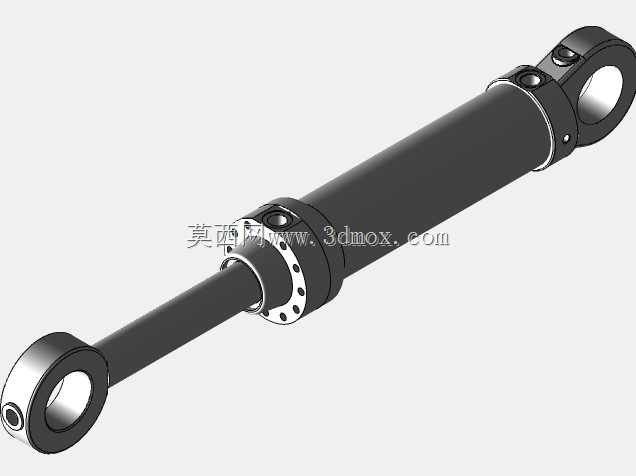

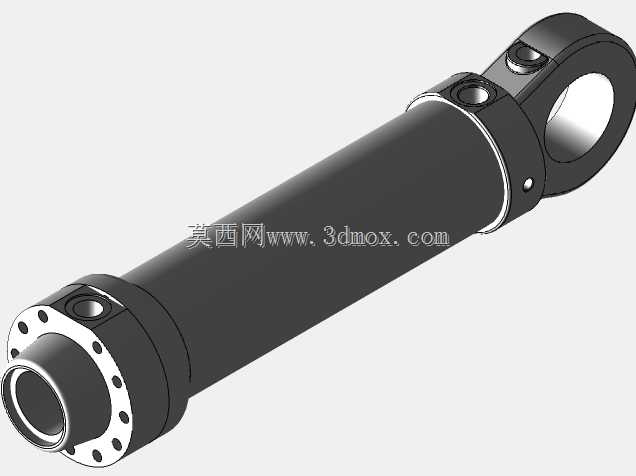

在功能特性上，该抓斗采用双液压油缸驱动的开合结构，两侧对称布置的重载液压油缸可提供稳定的夹持力，配合弧形斗瓣的咬合结构，既能保证小块散矿抓取时的充盈率，也能对大块矿石实现可靠夹持，避免转运过程中物料掉落。斗体主体采用高强度耐磨钢结构，刃口部位做了加厚耐磨处理，可适应矿场作业中矿石摩擦、冲击的恶劣工况，延长属具的使用寿命。抓斗上部采用标准挖掘机属具连接耳板结构，可与对应吨位挖掘机的小臂前端、摇臂连杆直接匹配安装，无需对挖掘机原有结构做额外改装，换装便捷，可快速实现挖掘与抓取作业的功能切换。

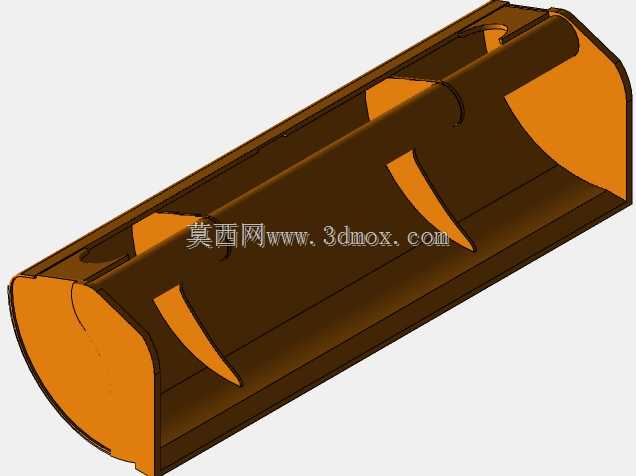

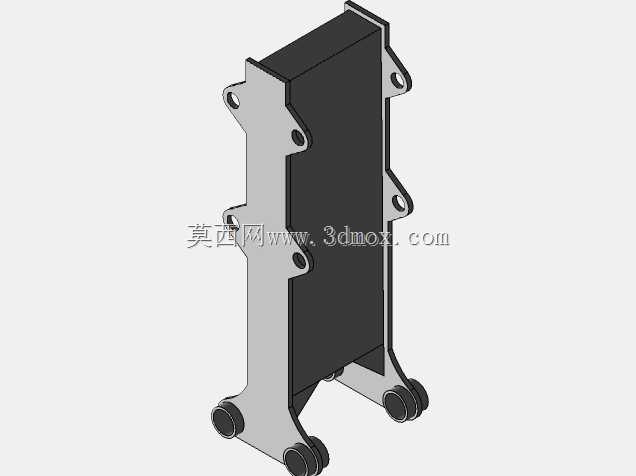

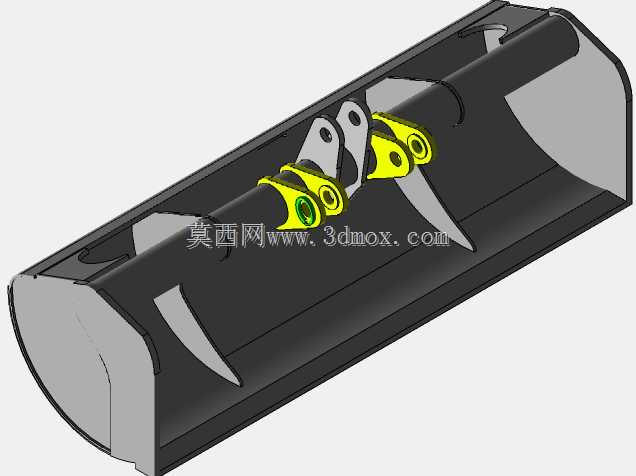

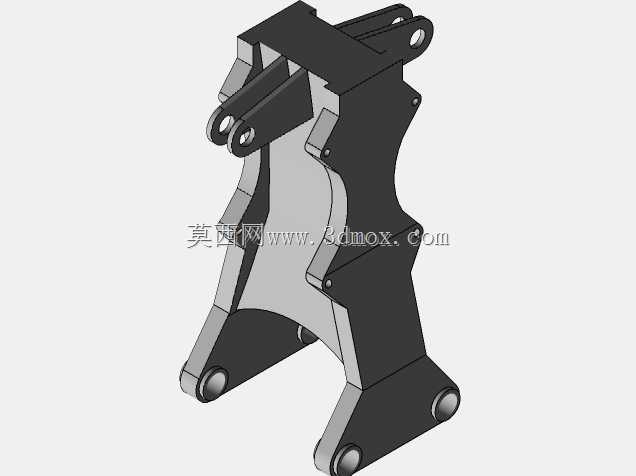

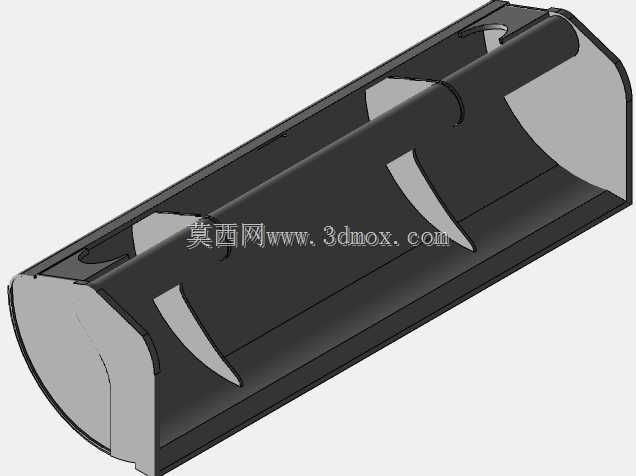

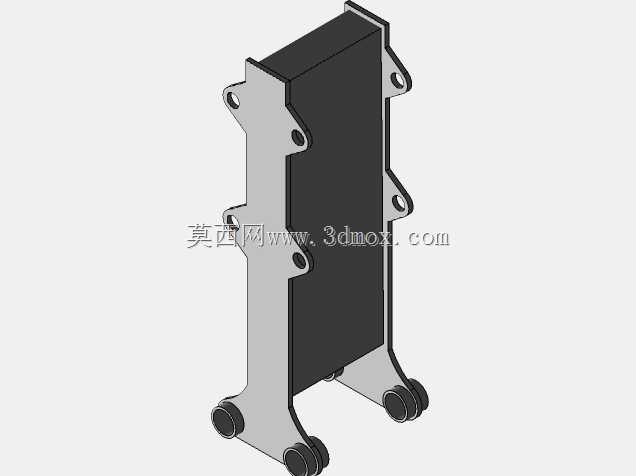

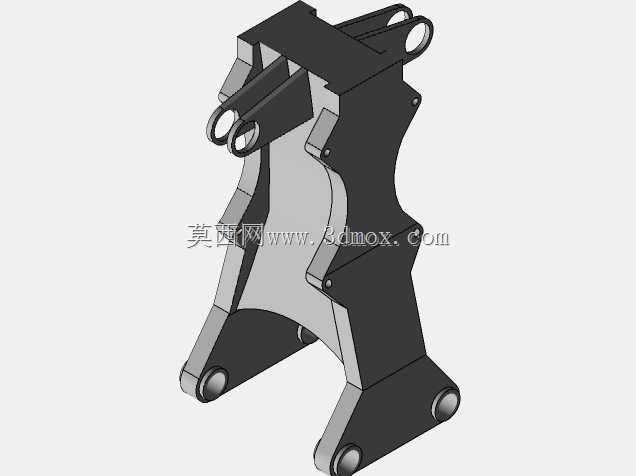

设计思路上，整体结构围绕矿场重载作业的可靠性展开，主体支撑框架采用箱型焊接结构，在保证整体结构强度的同时控制自身重量，避免过多占用挖掘机的作业负载余量；液压油缸布置在斗体上部的防护框架内，可避免作业过程中矿石碰撞、刮擦造成油缸损坏，油路采用内置式排布，减少外露管路被矿料剐蹭破损的风险。斗瓣的弧形曲面经过力学优化，抓取物料时斗瓣受力均匀分散，避免局部应力集中造成结构变形，开合角度经过反复校核，既保证最大开合度下的物料抓取范围，也保证闭合时斗瓣咬合紧密，减少细料撒漏。

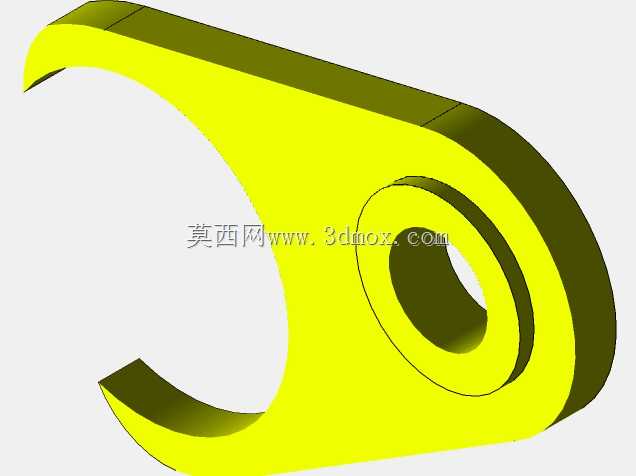

在安装边界与尺寸适配方面，该抓斗适配20-30吨级液压挖掘机，上部连接销轴间距、销轴直径均匹配对应吨位挖掘机的属具安装标准，斗体闭合状态下整体宽度控制在1.2米范围内，开合最大宽度可达1.8米，单次抓取物料容积约0.8立方米，作业时的旋转半径与原有挖斗作业半径基本一致，不会改变挖掘机原有的作业范围参数，安装后无需重新调整挖掘机的作业限位参数，可直接投入施工作业。斗体下部的弧形闭合结构在收拢时可形成完整的密封容腔，抓取粉状、细颗粒矿料时也能有效减少撒漏，提升散料转运的作业效率。
