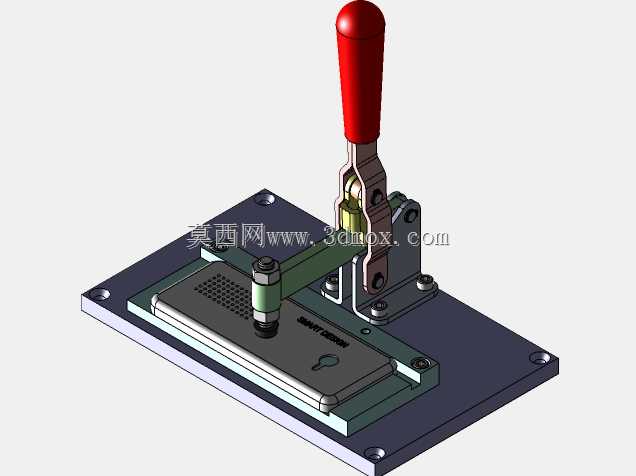

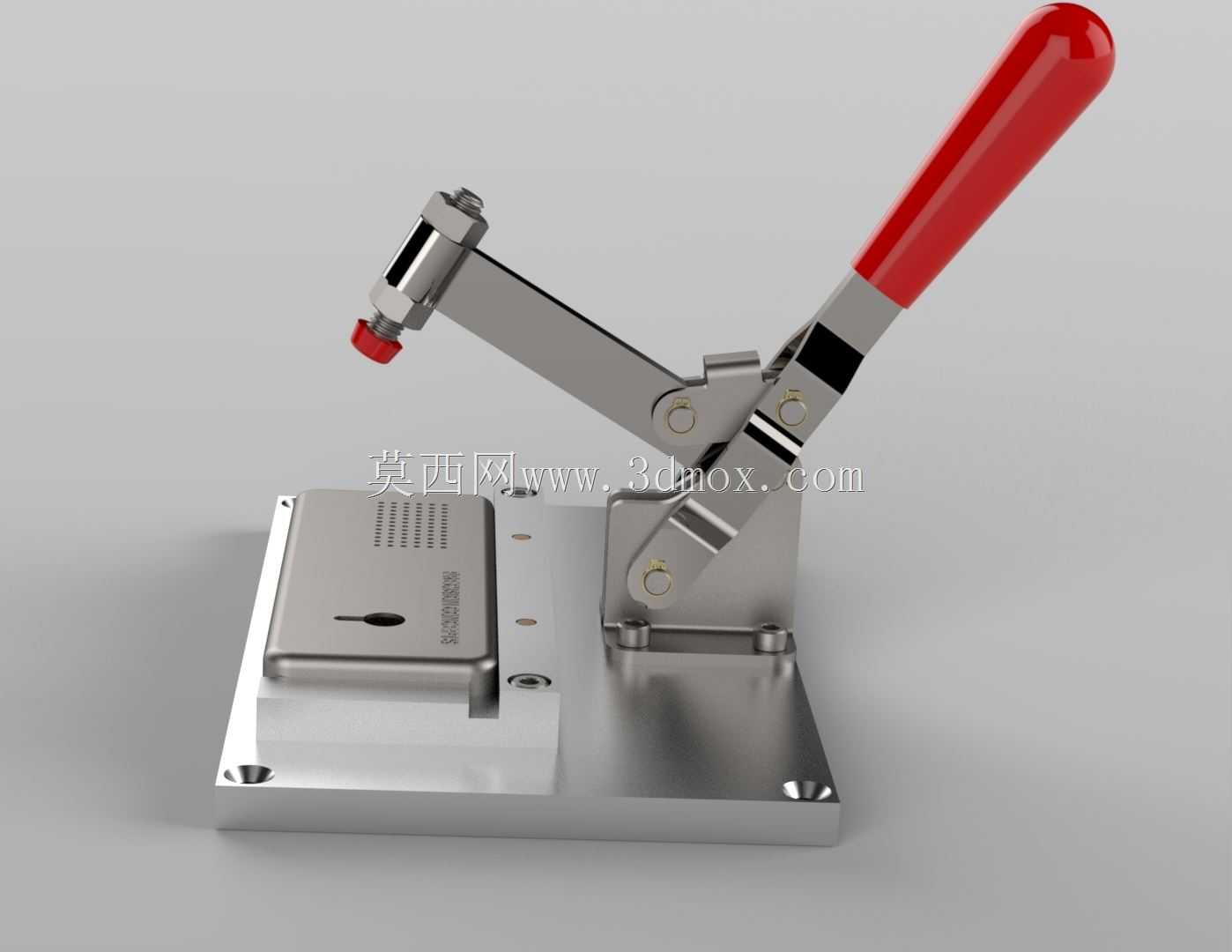

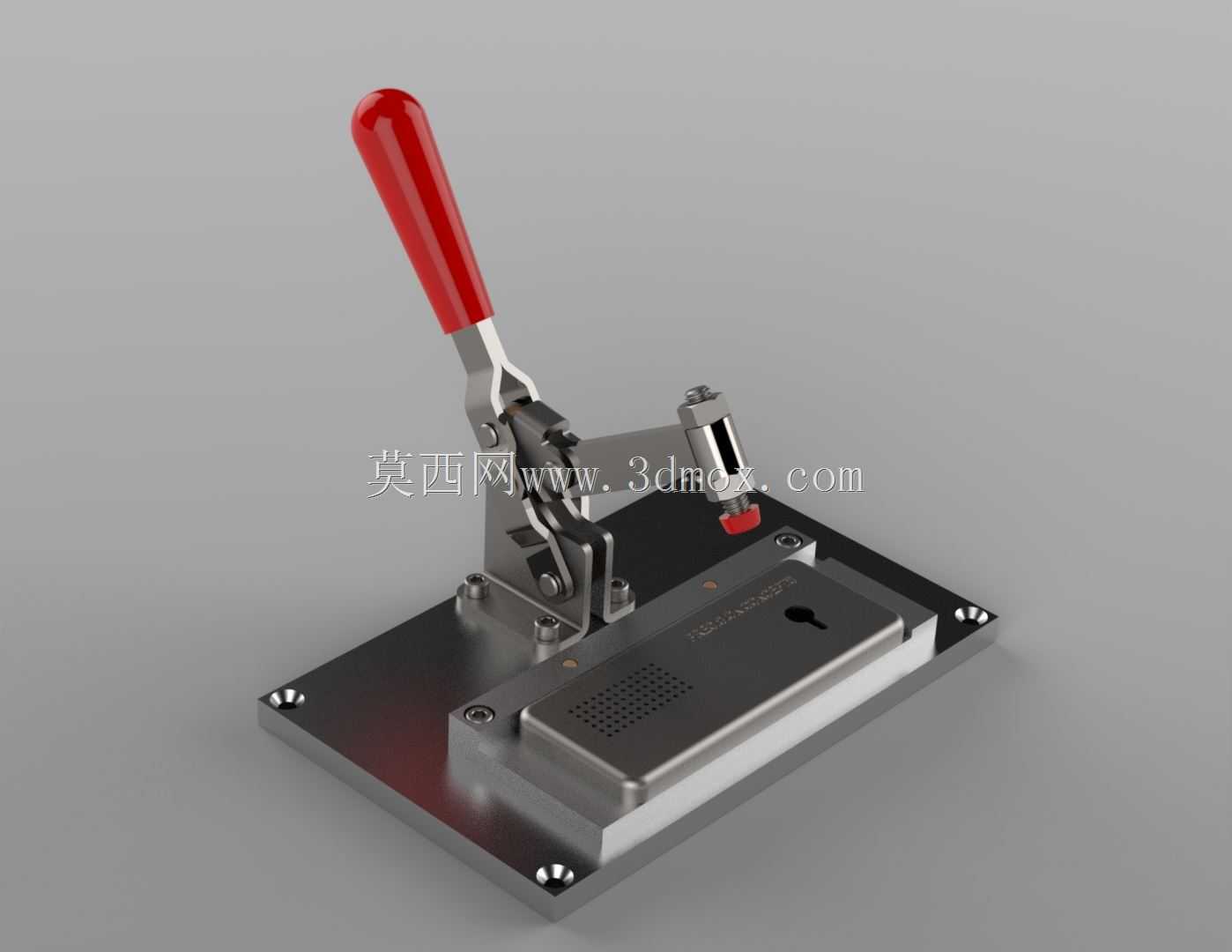

带红色手柄的快速压紧拨动夹具

这款手动拨动压紧夹具，是面向小尺寸工件精密装夹场景开发的实用工装结构，广泛应用在消费电子零部件加工、小型五金件冲压定位、塑胶件水口修整、线路板测试工位等需要频繁快速装卸工件的生产环节，能够在保证装夹稳定性的前提下，大幅缩短工件装夹的辅助工时，提升单工位的作业效率。

从实际用途来看，该夹具核心作用是在工件进行钻孔、攻丝、打磨、胶合、检测等工序时，提供稳定、均匀的垂直压紧力，避免工件在作业过程中出现位移、翘曲、振颤等问题，保障加工或检测的精度一致性。相比传统的螺栓压紧、螺丝锁附方式，这种拨动式夹钳无需借助额外工具，操作人员仅需单手下压手柄即可完成锁紧，上抬手柄即可快速松脱，操作门槛极低，新员工经过简单说明即可上手操作，能够有效降低一线操作人员的劳动强度。

在功能特性上，该夹具采用了经典的连杆死点锁紧结构，当手柄下压至锁紧位置时，连杆机构会越过机械死点，此时哪怕压紧端受到工件的反向弹力，夹具也不会自行松脱，锁紧可靠性极强；压头位置配备了软质防滑胶头，既可以增大与工件表面的摩擦力，避免压紧过程中工件打滑，也能防止硬质金属压头刮花工件表面，适配表面质量要求较高的精加工工件。夹具底座采用加厚钢板加工而成，整体刚性充足，压紧作业时不会出现底座形变、晃动的问题。

从设计思路来看，这款夹具在结构设计时充分平衡了操作力与锁紧力的关系，通过合理设置连杆的力臂比例，让操作人员仅需施加较小的手柄按压力，即可在压头端输出足够大的压紧力，兼顾操作手感与装夹可靠性；手柄部分包裹了红色绝缘防滑握套，不仅握持手感舒适，长时间操作不易磨手，醒目的红色也能让操作人员快速识别操作位置，减少工位上的误操作概率。底座上预留了多个沉头安装孔，可以直接通过螺栓将夹具整体固定在作业台面、专用治具板或者自动化线体的工位上，安装方式灵活。

在外形尺寸与安装边界上，该夹具整体结构紧凑，底座为长方形板式结构，安装时仅需要在安装面上对应沉头孔位置加工螺纹孔即可完成固定，不需要额外预留过大的操作空间，非常适合在多工位密集排布的治具板上集成使用；手柄抬起时的最大高度经过优化，不会与周边的加工刀具、检测探头产生运动干涉，压头的下压行程可以根据待装夹工件的厚度进行微调，能够适配一定厚度范围内的不同工件，具备不错的通用性。
