轮辐式拉力计校准专用工装夹具结构

这套轮辐式拉力计校准夹具，主要面向计量检测、力学实验室、工业测力设备运维等场景，是针对轮辐结构拉力传感器开展精度校准、线性度验证、回程误差检测的专用装夹工装，解决了常规拉力测试台装夹轮辐式拉力计时易出现的偏心加载、同轴度偏差、装夹滑脱等问题，保障拉力校准过程中力值传递的精准性，避免装夹误差带来的校准数据失真。

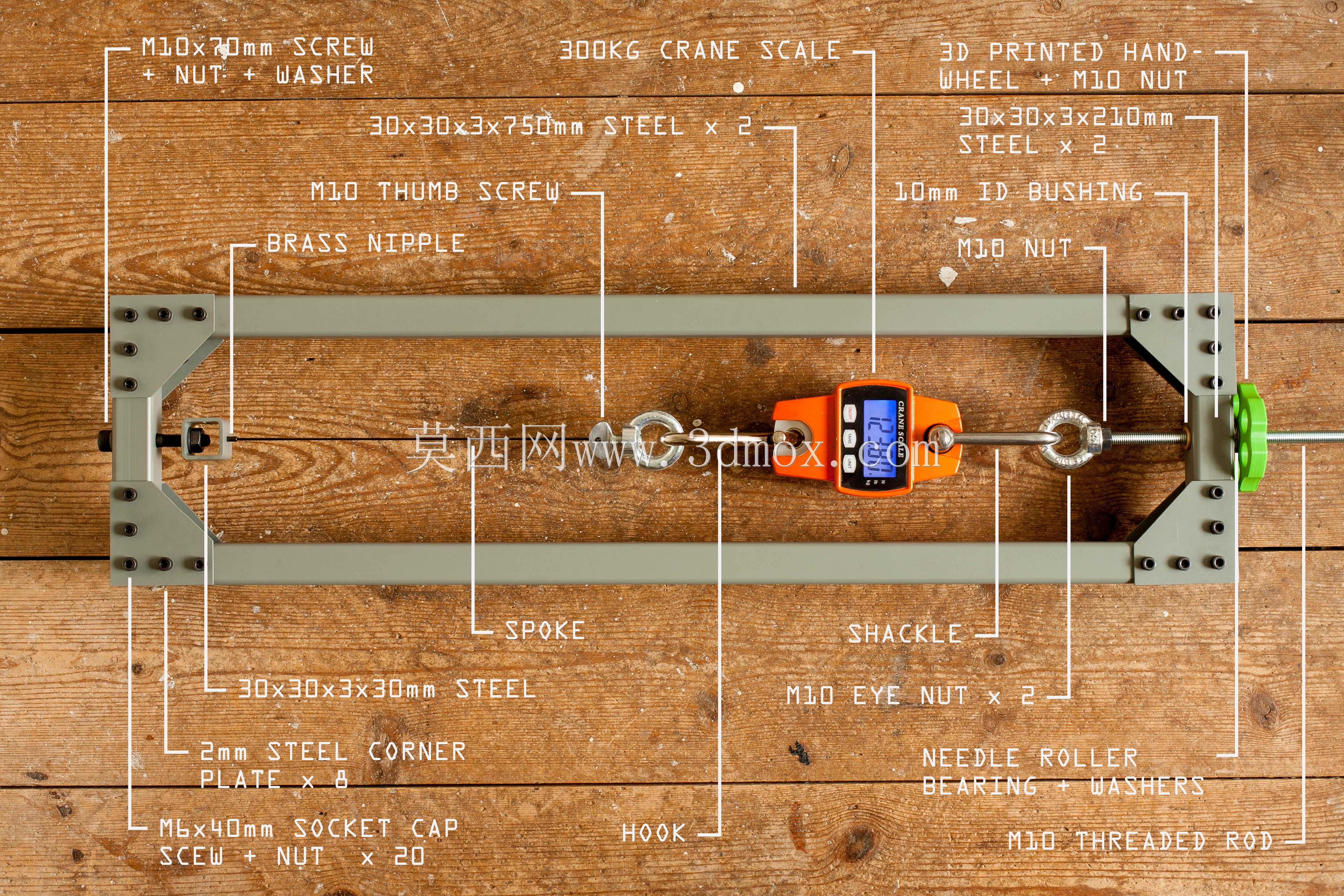

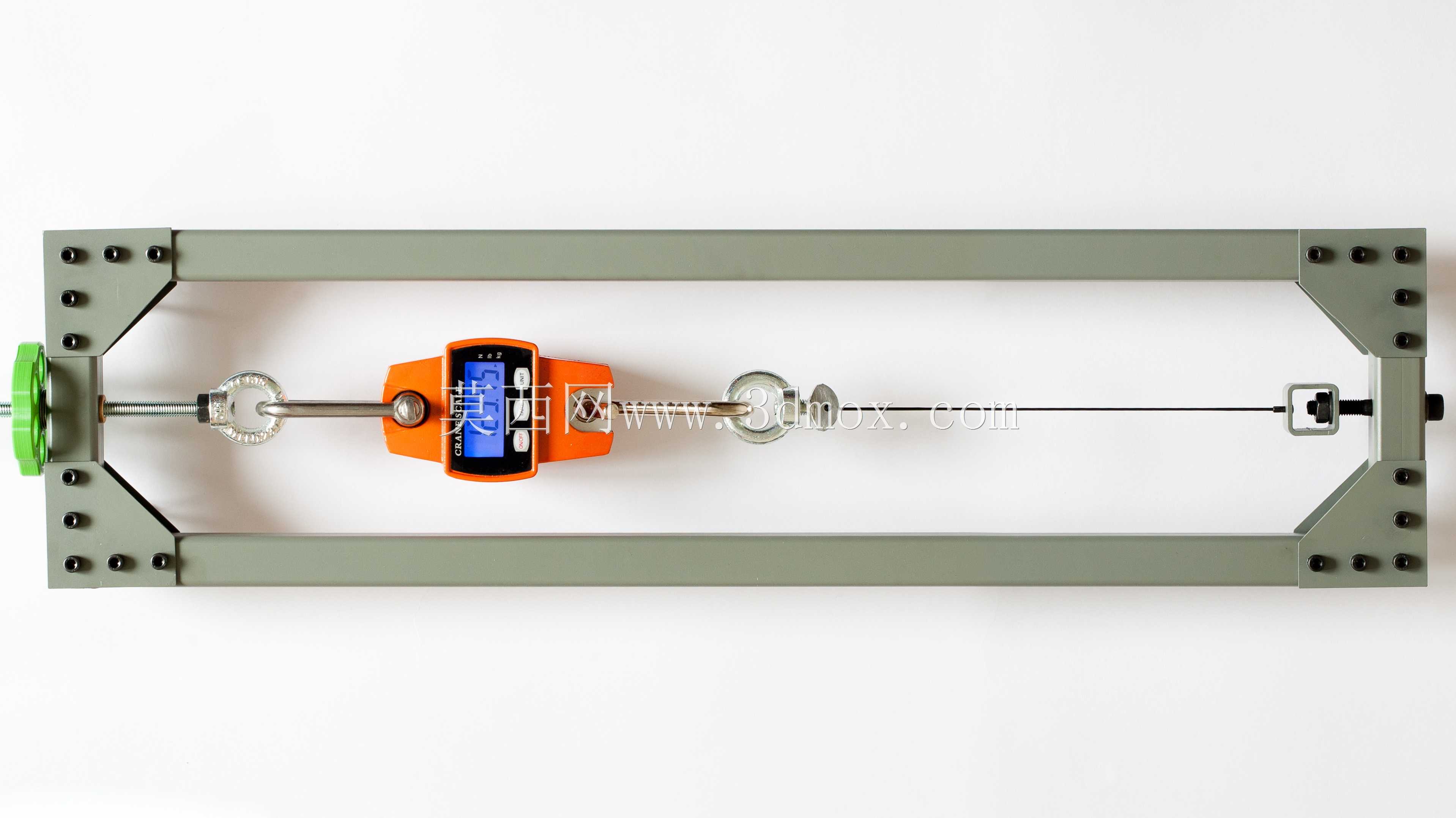

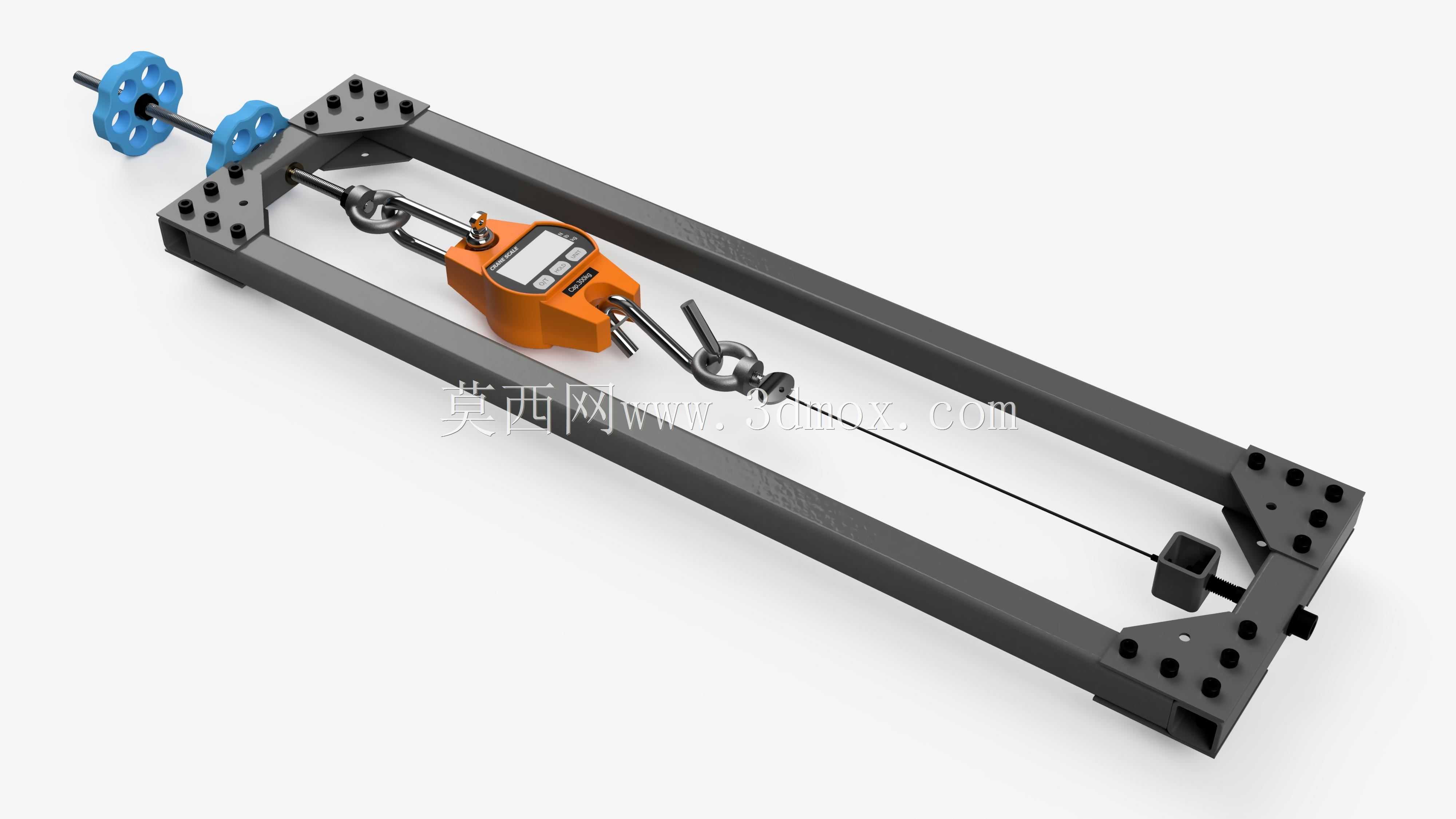

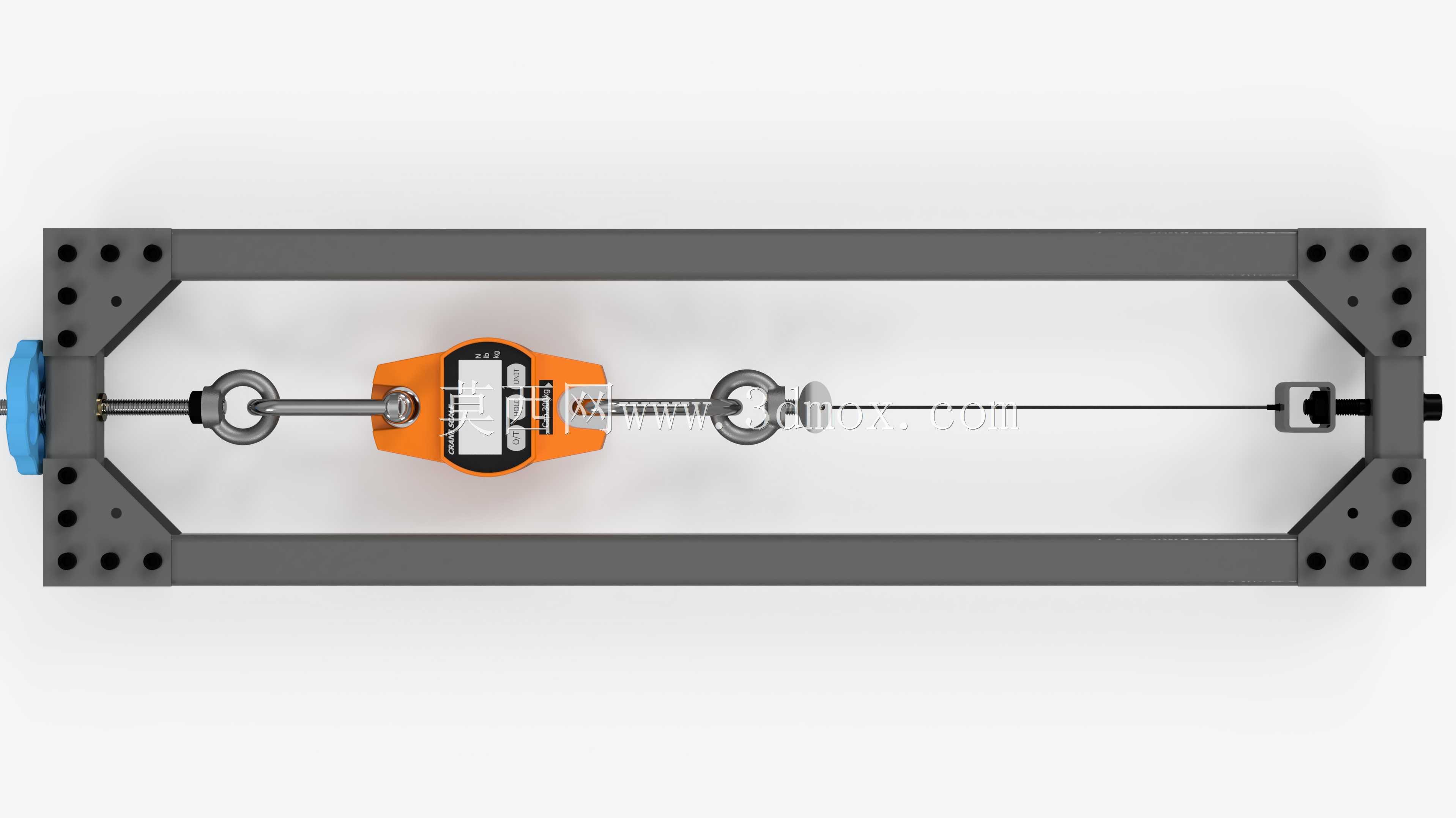

从功能特性来看，该夹具采用对称式框架承载结构，整体为长条形矩形框体设计，框架两端设置带多组螺栓孔的角接安装座，可通过螺栓紧固实现框架整体的刚性固定，避免加载过程中框架出现形变偏移。框架两端的装夹端设计了可适配不同连接端规格的快装连接结构，一端可对接标准力源加载装置，另一端可固定待校准的轮辐式拉力计，中间预留的安装空间可完整容纳拉力计本体及配套的连接吊环、拉杆组件，保证拉力加载时力线完全沿框架轴向传递，无侧向分力干扰。夹具的中间加载段设置了可调式限位结构，可根据待校准拉力计的不同总长调整装夹间距，适配一定尺寸范围内的轮辐式拉力计校准需求，无需频繁更换装夹配件。

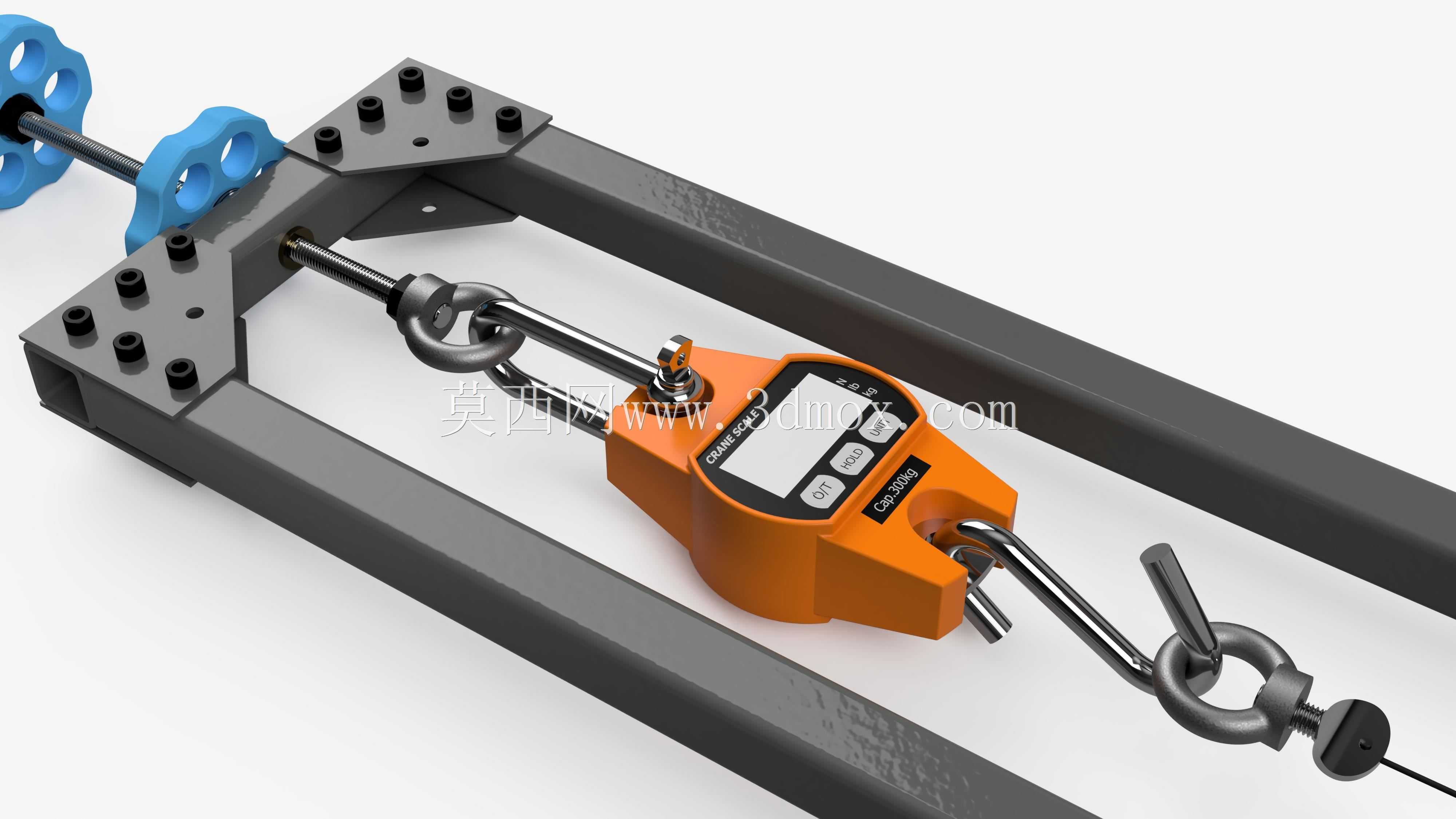

在设计思路上，这套夹具优先保障加载同轴度，框架主体采用高强度矩形型材拼接，角接位置通过三角加强结构提升整体刚性，减少大拉力加载下的框架挠度变形；两端装夹头采用同轴定位设计，连接接口与框架中心轴线的同轴度公差控制在极小范围内，从结构上消除偏心加载的可能性。同时考虑到校准操作的便捷性，装夹位置预留了足够的操作空间，方便操作人员完成拉力计的装拆、接线、示数读取等操作，框架表面做防锈耐磨处理，可适应实验室及车间现场的不同使用环境。

从安装边界来看，该夹具整体为卧式长条形结构，安装时需保证框架水平放置，两端安装座的固定平面平面度满足承载要求，固定螺栓需完全锁紧避免加载时出现窜动；装夹待校准拉力计时，需保证拉力计两端的连接拉杆与框架轴线完全重合，连接锁紧件需紧固到位，避免加载过程中出现松脱。夹具的可适配拉力计尺寸覆盖常规工业用中小量程轮辐式拉力计，可配合标准拉力砝码、伺服拉力加载装置完成全量程的校准作业，有效提升拉力计校准的作业效率与数据可靠性，广泛适用于计量院所、装备制造企业质检部门、测力设备生产厂商的日常校准检测工作。
