医疗器械双腔注塑成型模具结构

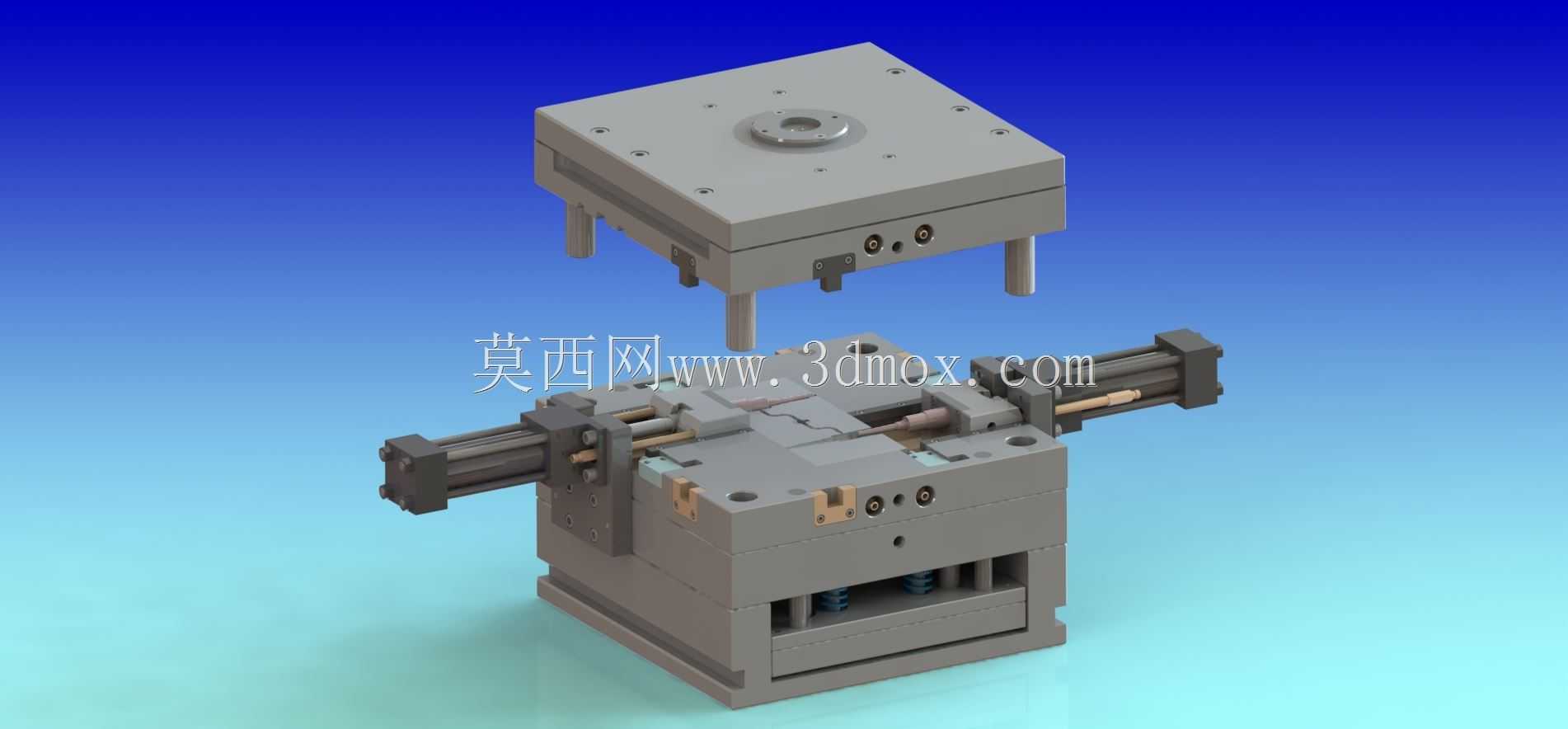

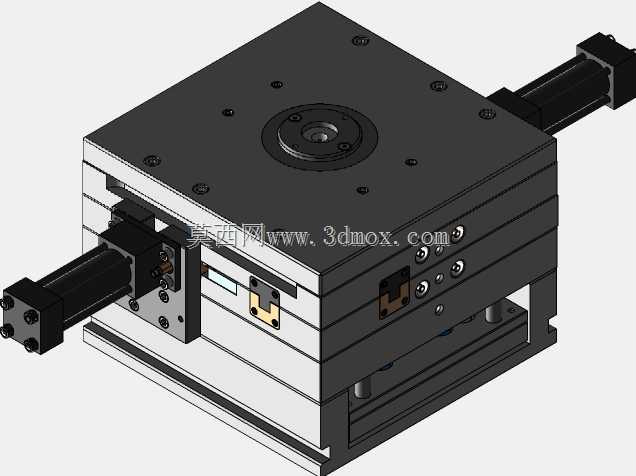

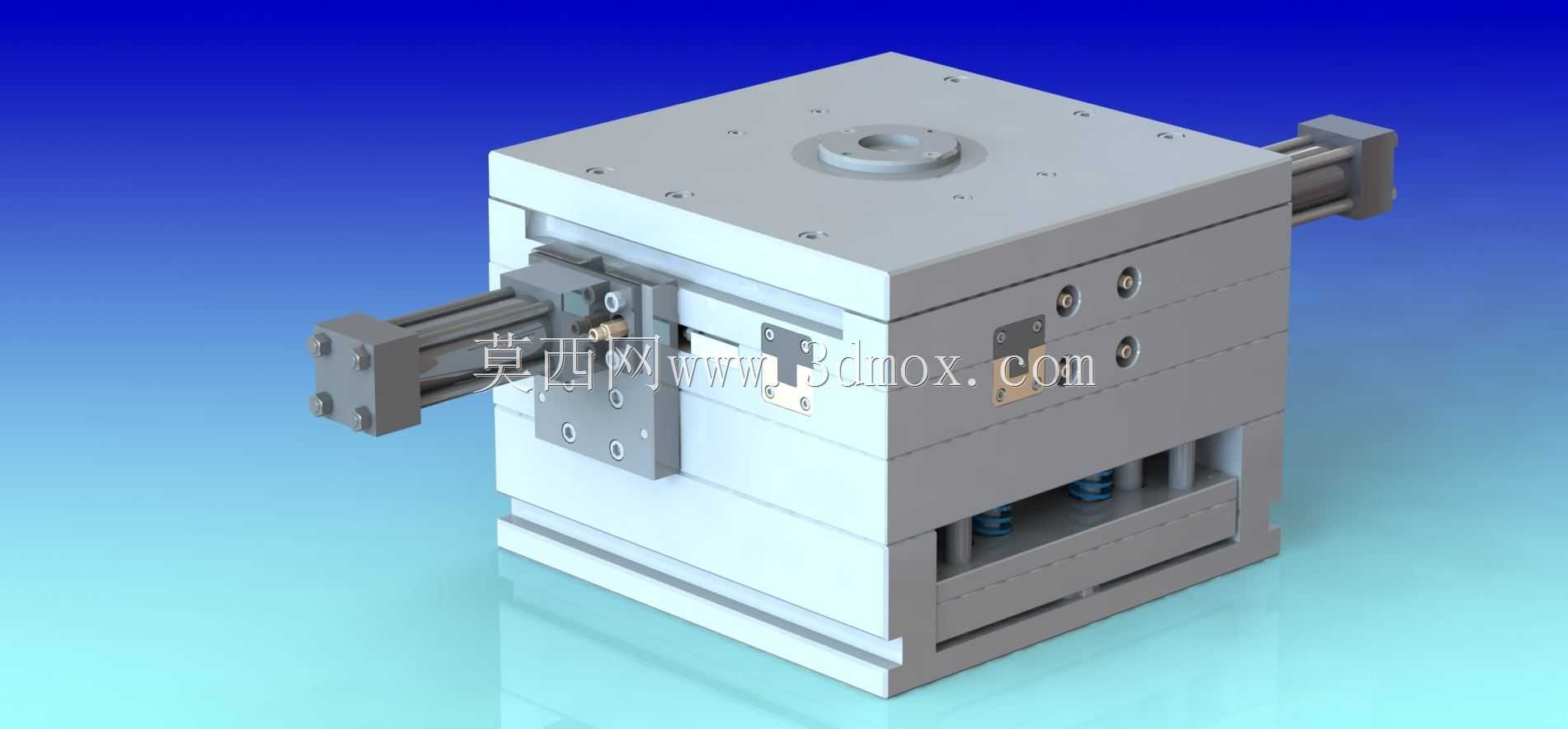

　　这套模具针对医用高分子零部件的批量模压成型需求开发，适配洁净车间内的卧式注塑机安装场景，核心解决带侧向凹槽结构的医用双腔类塑件一次成型问题，避免后续二次加工带来的飞边、精度偏差以及洁净度污染风险。从安装边界来看，模架整体采用方正叠层结构，上下模座预留标准注塑机码模槽位，顶部定位圈与注塑机射嘴中心同轴度公差控制在0.02mm以内，两侧伸出的液压缸组件需匹配设备台面上的液压油路接口位置，安装时需预留至少150mm的侧向抽芯行程空间，避免合模、开模动作中液压部件与机床护板、周边辅具产生干涉。设计阶段优先考虑医用塑件的成型冷却效率，在型芯内部单独布局循环冷却流道，流道距离型腔壁的厚度均匀控制在8-12mm区间，

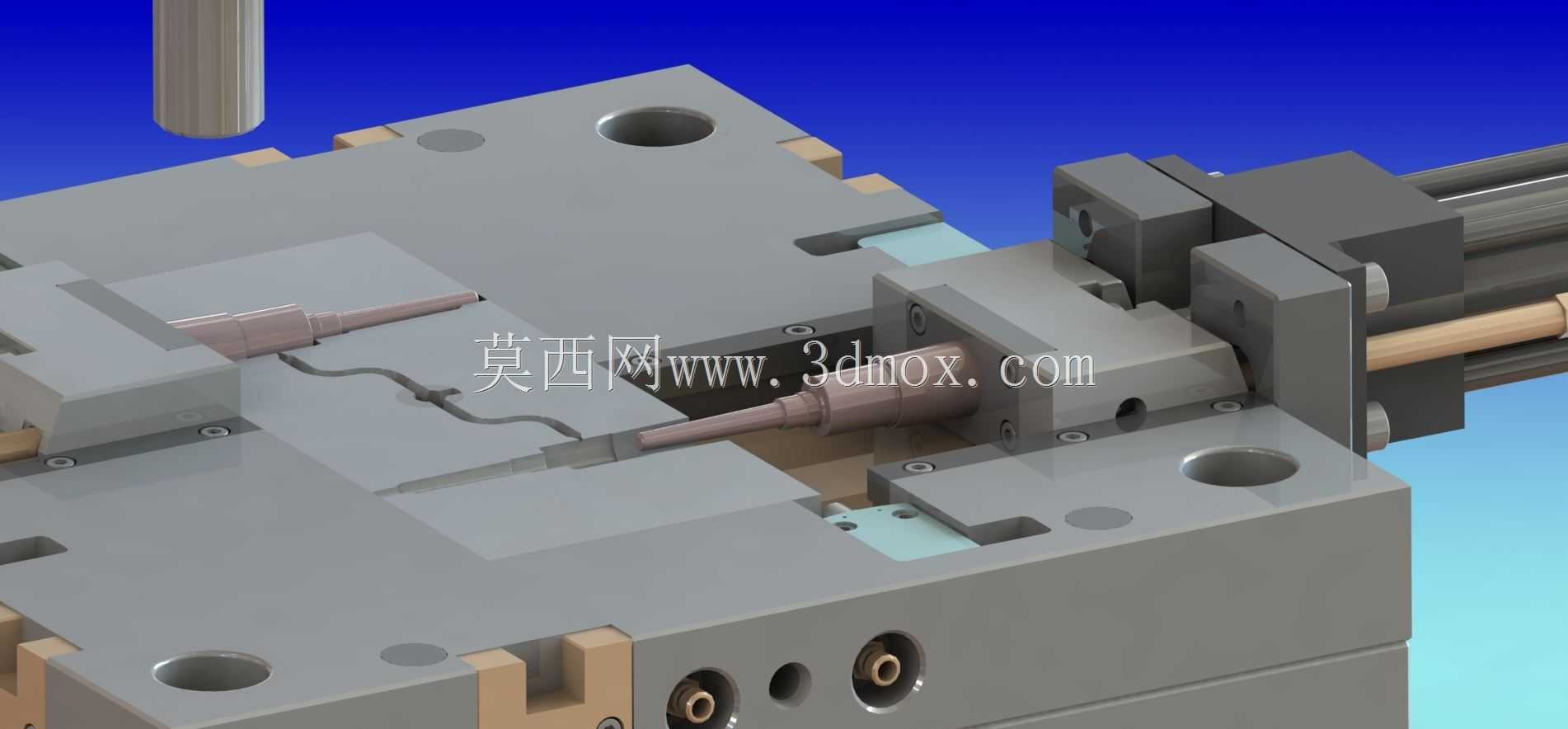

　　避免局部冷却不均导致的塑件翘曲、内应力残留，毕竟医用配件对尺寸稳定性、材料内应力的要求远高于普通民用塑件，一旦内应力过大，后续消毒、使用过程中出现开裂会直接引发医疗安全风险。侧向抽芯结构采用液压缸直驱方案，而非传统的斜导柱抽芯，核心原因是该塑件侧向凹槽的抽芯行程较长，斜导柱结构无法满足长行程抽芯的稳定性需求，液压缸的输出力平稳，抽芯动作速度可通过油路阀组调节，能避免抽芯过程中拉伤塑件侧壁。在安全防护设计上，抽芯行程的两个极限位置都加装了重型限位开关，开关信号直接接入注塑机的安全控制回路，一旦抽芯动作未到位、或者出现位置偏移，设备会直接触发锁模禁止指令，避免合模过程中滑块错位导致模腔压塌，这类重型模具的模腔修复成本极高，

　　且医用模具的材质多采用耐腐蚀不锈钢，补焊、重新抛光后的型腔很难满足医用级的表面粗糙度要求，因此前置的安全限位设计是整套结构里不可缺少的环节。模架的叠层导向采用精密导柱导套配合，导柱表面做渗氮硬化处理，开合模过程中导向精度稳定，长期批量生产也不会出现导套磨损导致的分型面错位，分型面周边布局了均匀的排气槽，槽深控制在0.02mm以内，既能快速排出型腔内的空气，避免塑件出现烧焦、缺胶缺陷，也不会产生飞边，减少后续塑件去飞边的人工工作量，适配医用产品低毛刺、高洁净的生产要求。顶出结构布局在模架底部，采用顶针板均匀顶出的方案，顶针位置避开塑件的功能配合面，顶出行程设置时预留10mm的安全余量，避免顶出行程过大损坏型芯或者顶白塑件。

　　整套结构的零件拆分充分考虑加工工艺性，所有模腔、型芯零件都可采用三轴CNC配合电火花加工完成，不需要特殊的五轴加工工序，能降低模具的制造成本与加工周期，零件的装配基准统一，后续维护更换易损件时不需要重新做复杂的配模工作，适配医疗产品快速迭代、小批量多批次的生产特点。在实际生产场景中，这套模具可适配PP、医用级PC等常见医用高分子材料，成型周期可控制在30秒以内，双腔布局的生产效率比单腔模具提升近一倍，能满足医用耗材规模化生产的产能需求，冷却系统的均匀设计也能缩短塑件的保压冷却时间，进一步压缩成型周期，同时保证每模生产的两个塑件尺寸一致性偏差控制在0.03mm以内，满足医用配件的互换性要求。
