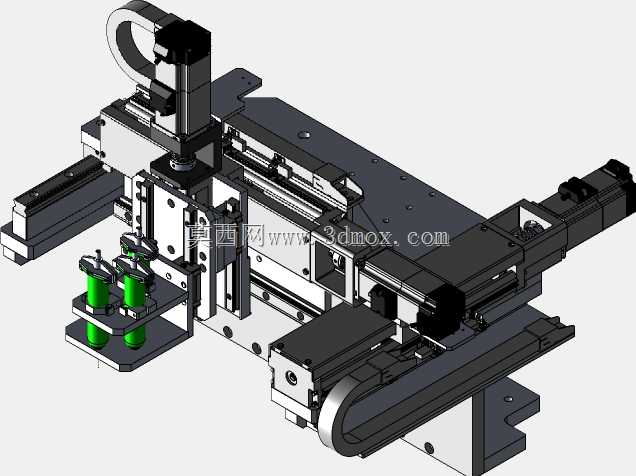

三轴键合粘接定位作业机构设计

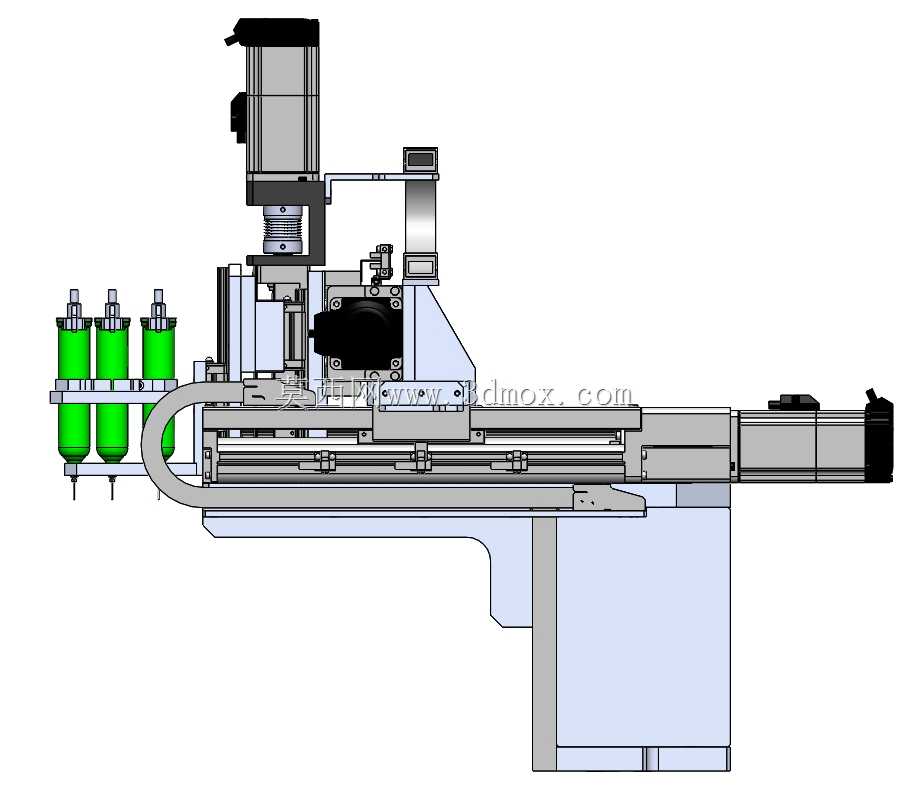

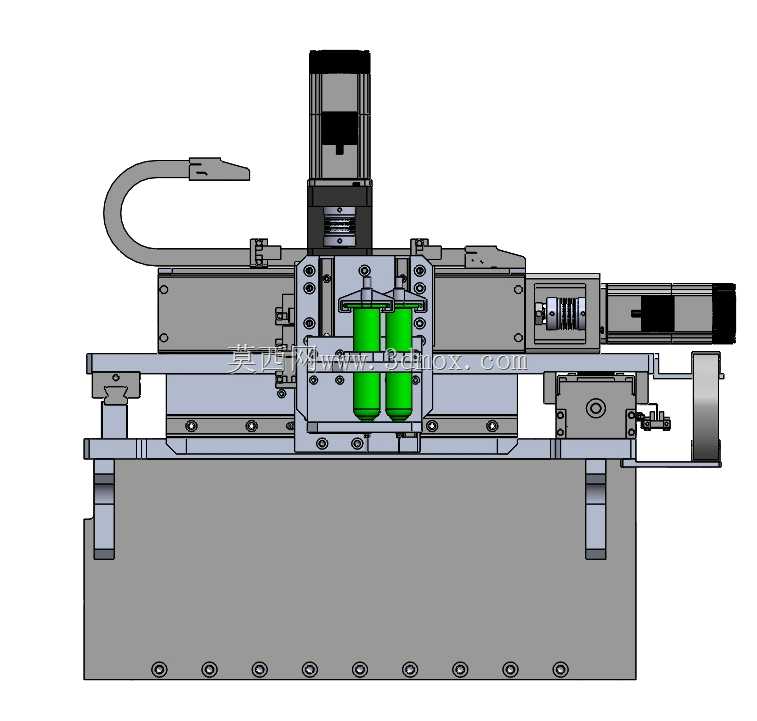

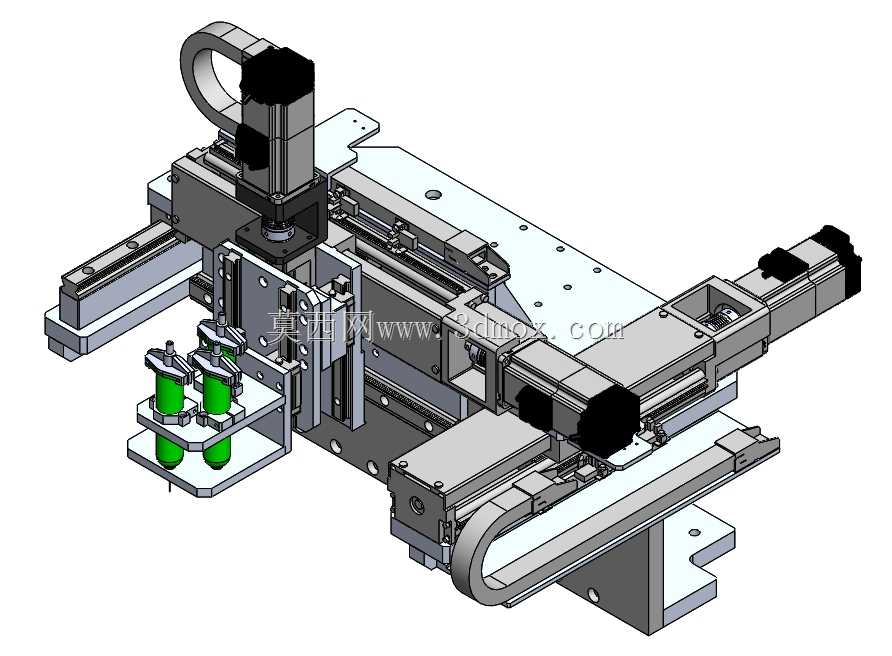

该三轴键合粘接定位机构主要面向精密电子元器件组装、小型零部件粘接固化工序场景，在消费电子制造、微型传感器封装、小型结构件胶合产线中承担核心执行端的定位与作业承载功能，可替代人工完成高精度的对位、涂胶后压合、键合点位校准等重复作业，大幅降低人工操作带来的对位偏差、粘接力度不均等不良问题。从功能特性来看，该机构采用正交三轴布局，X、Y轴负责水平平面内的大范围点位移动，Z轴搭载作业执行端完成垂直方向的进给与压合动作，各轴均配置线性导轨作为传动导向部件，搭配拖链规整排布动力与信号线缆，避免运动过程中线缆干涉磨损，执行端设置多工位载具可同时承载四个待加工工件，配合轴系运动可实现批量工件的连续作业，提升单工序的加工效率。设计思路上，整体采用底板承载式结构，所有传动组件、驱动部件、执行载具均集成安装在一块基准安装底板上，既保证了各轴系的装配平行度与垂直度公差，也方便整套机构直接嵌入现有自动化产线的机架工位，无需额外搭建复杂的安装支撑结构；驱动端的安装座采用下沉式设计，在保证Z轴运动行程的前提下压缩整体竖向高度，减少机构在产线中占用的竖向空间；各轴的行程限位位置设置了硬限位挡块，避免调试或运行过程中出现轴系超程脱轨的问题，执行载具采用快拆式设计，可根据待加工工件的外形尺寸快速更换适配的载具，兼容不同规格小型工件的键合粘接作业需求。从安装边界来看，整套机构的水平投影尺寸适配常规桌面式自动化设备的安装台面，底板预留了标准的安装固定孔位，可直接通过螺栓锁紧在产线机架的安装基准面上，各轴的运动行程覆盖常规小型工件粘接键合的作业范围，Z轴的进给行程可满足涂胶、压合、取放件的全动作需求，机构整体的运动部件均做了安全防护设计，运动区域无突出的尖锐结构，避免作业过程中剐蹭操作人员或周边管线，同时各传动部件预留了润滑维护空间，日常保养无需完全拆解机构即可完成导轨、传动副的润滑与紧固作业。
