单断动臂立柱式悬臂起重吊运设备

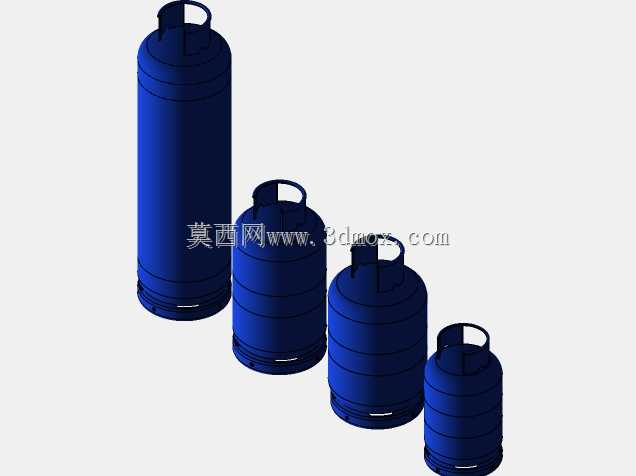

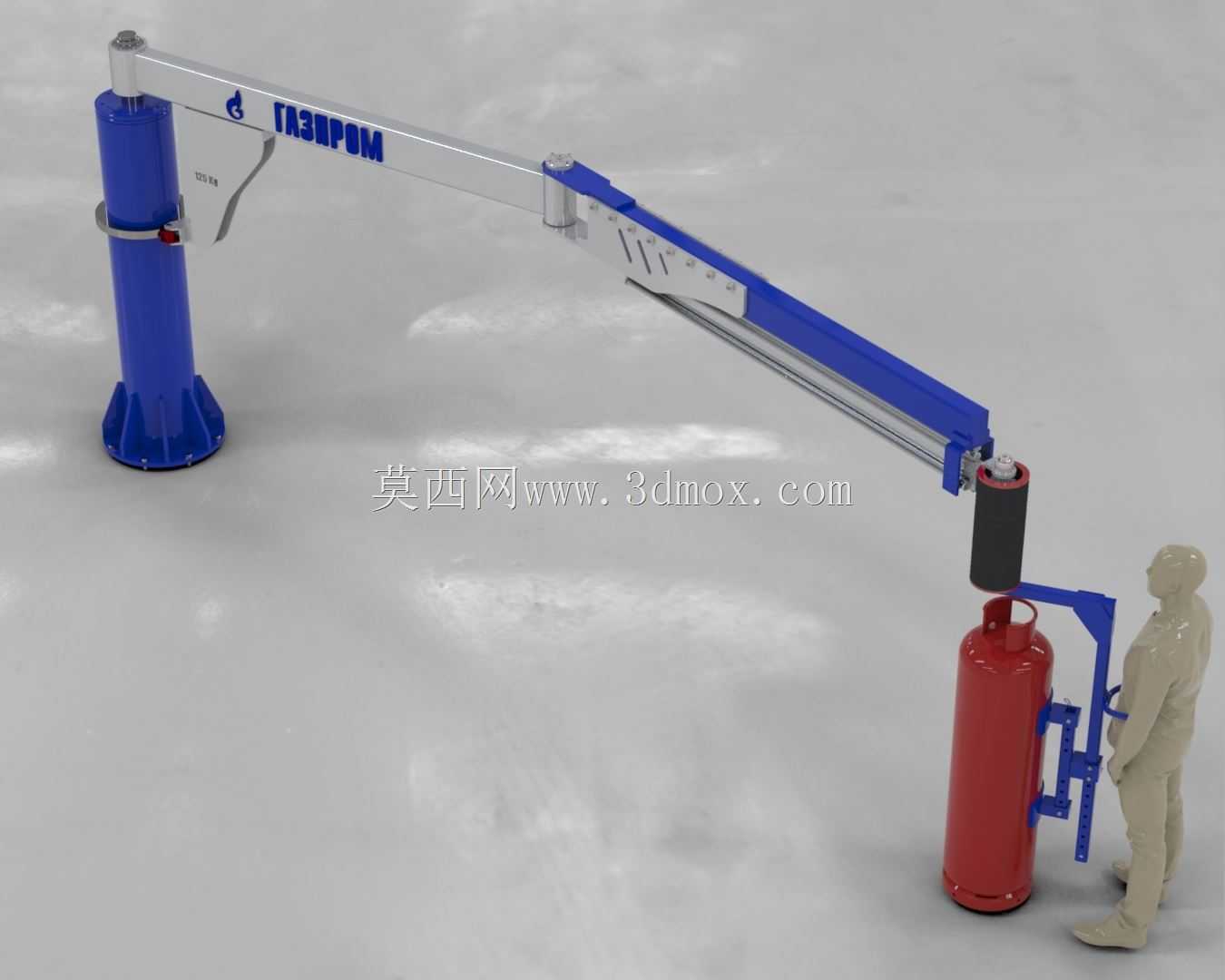

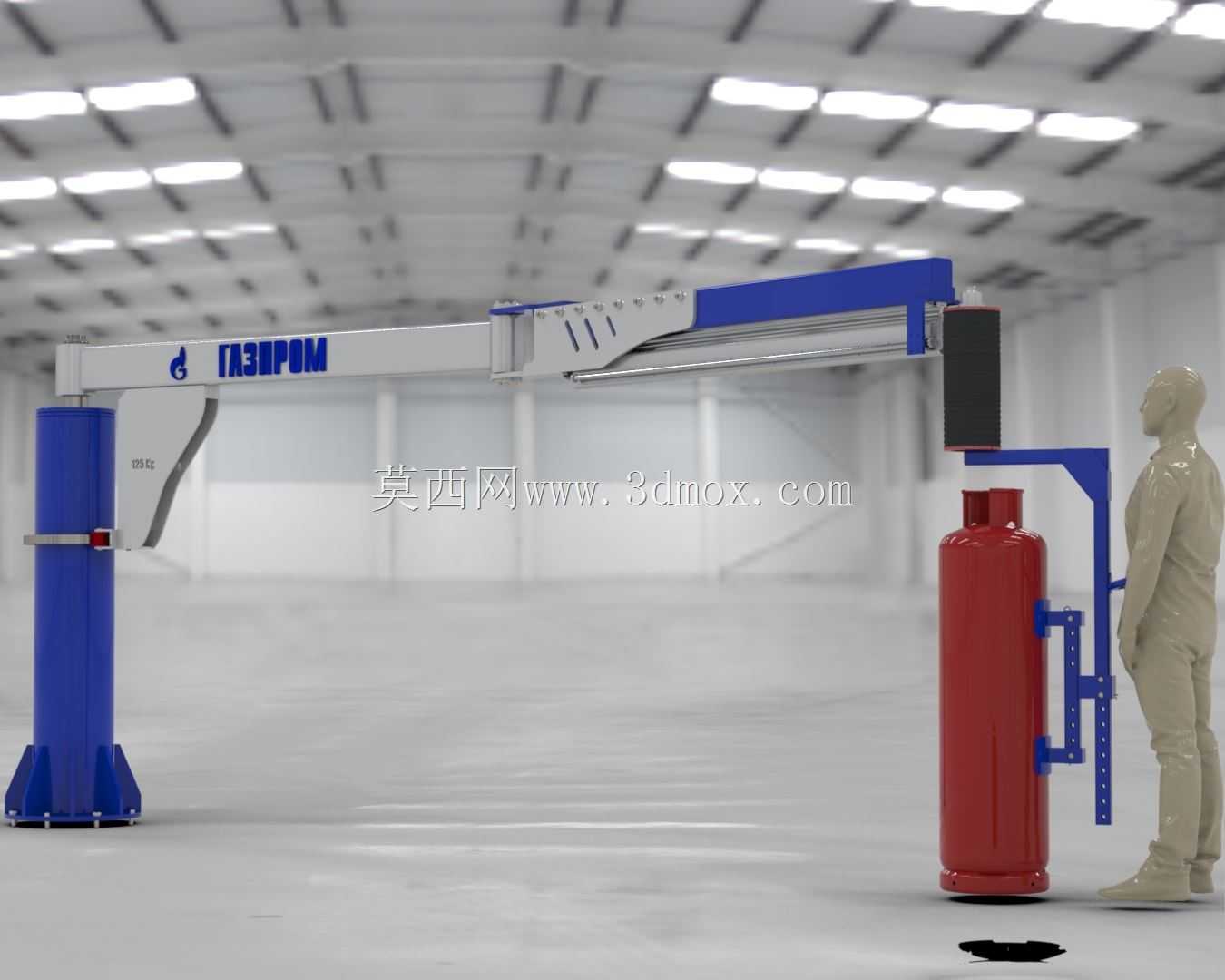

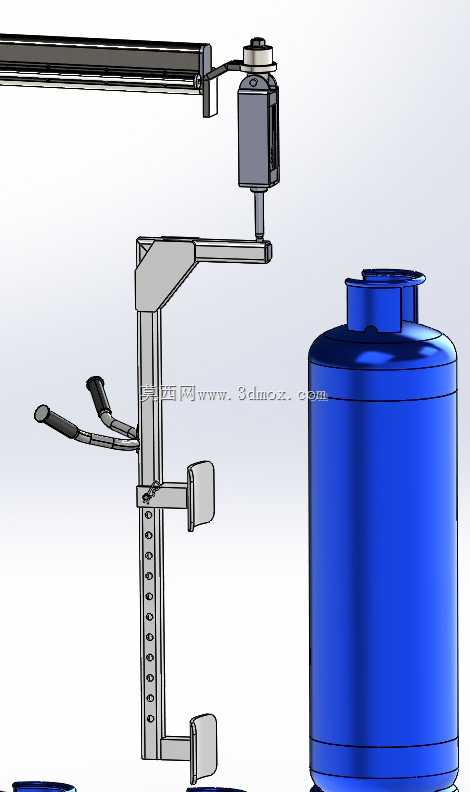

这款立柱式悬臂起重设备主要面向车间内小范围定点物料转运场景设计，可覆盖立柱周边环形作业区域，适配机械加工车间工件上下料、仓储区域轻型货物堆垛、气瓶类柱状工件定点搬运等多种作业需求，能够替代人工完成重载短距离移位，降低一线作业人员的劳动强度，同时规避人工搬运重型工件时的磕碰、砸伤风险，提升工位间物料流转的效率。设备采用单立柱落地安装形式，立柱底部通过膨胀螺栓与混凝土地面刚性固定，安装时需保证立柱与地面的垂直度偏差控制在允许范围内，避免臂架回转时出现卡滞或受力偏载问题，作业覆盖半径可根据实际工位布局调整，能够在不占用大面积车间通道的前提下，完成固定区域内的物料吊运作业。臂架部分采用单断式动臂结构设计，主臂可沿立柱转轴实现270度水平回转，动臂接头位置可实现180度俯仰调节，能够灵活调整吊点的作业高度与伸出距离，适配不同高度的工位上下料需求，吊运过程中可通过臂架的组合动作，将吊具精准送达目标位置，减少工件二次调整的工作量。臂架主体采用箱型截面钢结构设计，在保证结构强度与刚性的前提下尽可能降低自重，减少立柱承载的偏置力矩，臂架表面采用工业级涂装处理，能够适应车间内多粉尘、少量切削液飞溅的作业环境，延长设备的整体使用寿命。吊具端预留了标准吊杆安装接口，可根据吊运物料的类型更换吊钩、夹钳、专用抱具等不同吊具，比如针对图中所示的工业气瓶类柱状工件，可配套专用抱箍式吊具，保证吊运过程中工件夹持稳定，避免滑落风险。设计过程中重点考量了设备的安装边界条件，立柱安装位置需预留足够的臂架回转空间，避开车间内的立柱、管线、其他设备等障碍物，臂架最低回转高度需高于作业区域内的设备与人员通行高度，避免回转过程中发生碰撞。同时臂架的回转与俯仰动作均设置有限位结构，防止动作超程引发结构损坏或安全事故，整体结构紧凑，操作门槛低，无需复杂的培训即可让一线作业人员快速上手，适合中小型加工车间、维修工位、仓储区域等场景的轻型起重作业使用，能够有效填补大型行车覆盖不到的小范围定点吊运需求空白。
