自行车V刹制动操纵手柄结构设计

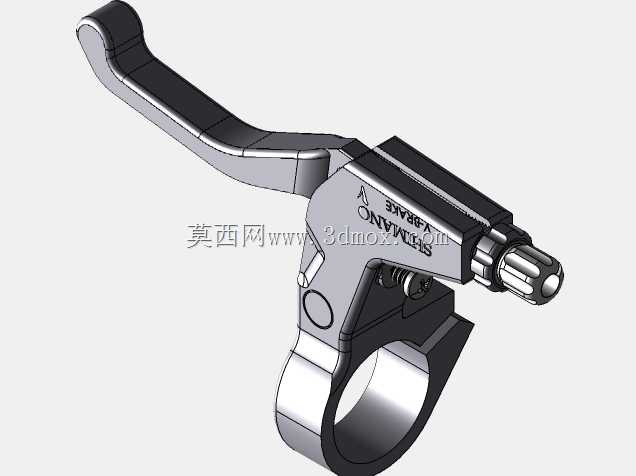

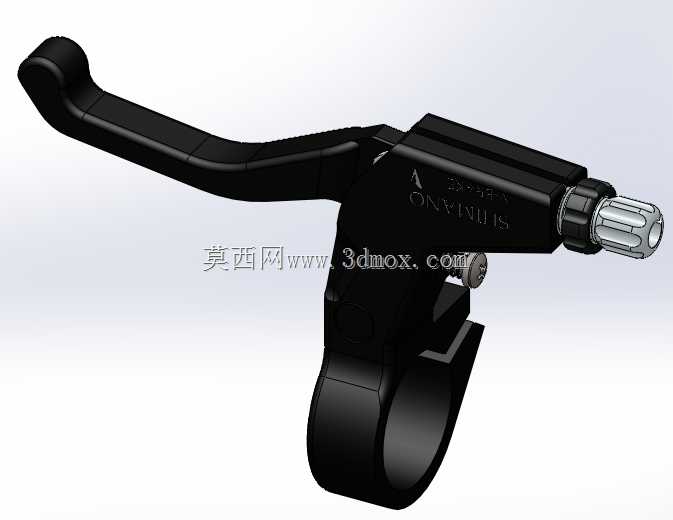

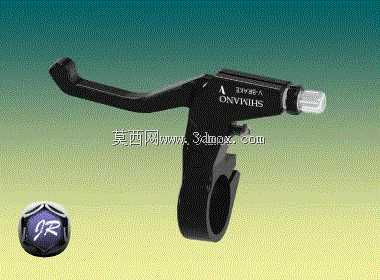

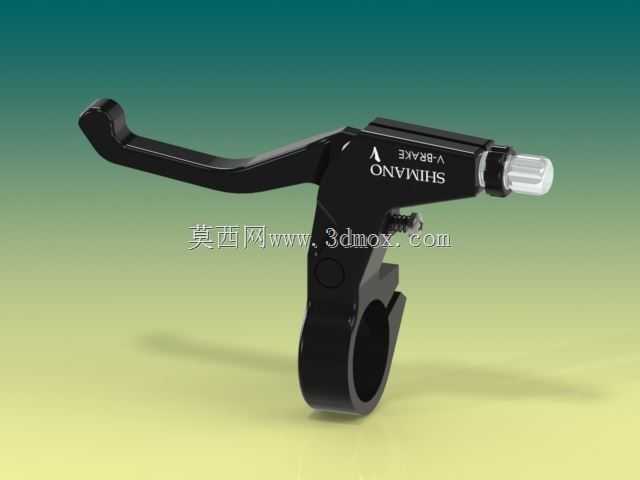

日常通勤、休闲骑行场景中，自行车制动系统的操纵手感与可靠性直接决定骑行安全，这款V刹制动操纵手柄作为线拉式制动系统的核心输入部件，承担着将骑手手部握力转化为制动拉线拉力的关键作用。从结构设计来看，手柄主体采用一体化压铸成型的杠杆结构，握持段做了贴合人体指腹的弧形过渡，避免长时间握持产生硌手的压痕，杠杆支点位置经过力矩匹配，在保证足够制动输出力的前提下，降低手部需要施加的握力，适配不同手劲的骑行人群。安装端采用开口式抱箍结构，可直接卡装在标准直径的自行车车把横管上，通过侧面的锁紧螺钉完成固定，安装过程无需拆解车把原有部件，适配市面绝大多数通勤车、山地车的标准车把尺寸，抱箍内侧预留了细微的防滑齿纹，锁紧后可避免长期颠簸使用中出现手柄转动移位的问题。手柄与基座的铰接位置设置了耐磨衬套，长期反复捏合使用也不会出现松旷间隙，保证制动行程的一致性，拉线锁紧位置采用可调式螺钉结构，可根据刹车皮的磨损情况自由调整拉线初始行程，无需额外拆解部件即可完成制动间隙的微调。基座侧面集成了V刹系统的行程调节旋钮，骑行过程中无需工具即可快速调整制动手柄的自由行程，适配不同骑行场景下的制动手感需求，手柄末端做了圆弧收边处理，意外摔车时不会产生尖锐凸起造成剐蹭伤害。从建模细节来看，整个部件的分型面、安装孔位、铰接间隙都完全按照实际量产零件的公差要求还原，可直接用于制动系统的装配干涉校验、骑行运动仿真分析，也可作为自行车配件改装设计的基础参考模型，在进行整车装配模拟时，可直接匹配标准车把、制动拉线、V刹夹器的装配接口，无需额外调整安装位尺寸。
