du轴承压力机与校准器结构设计

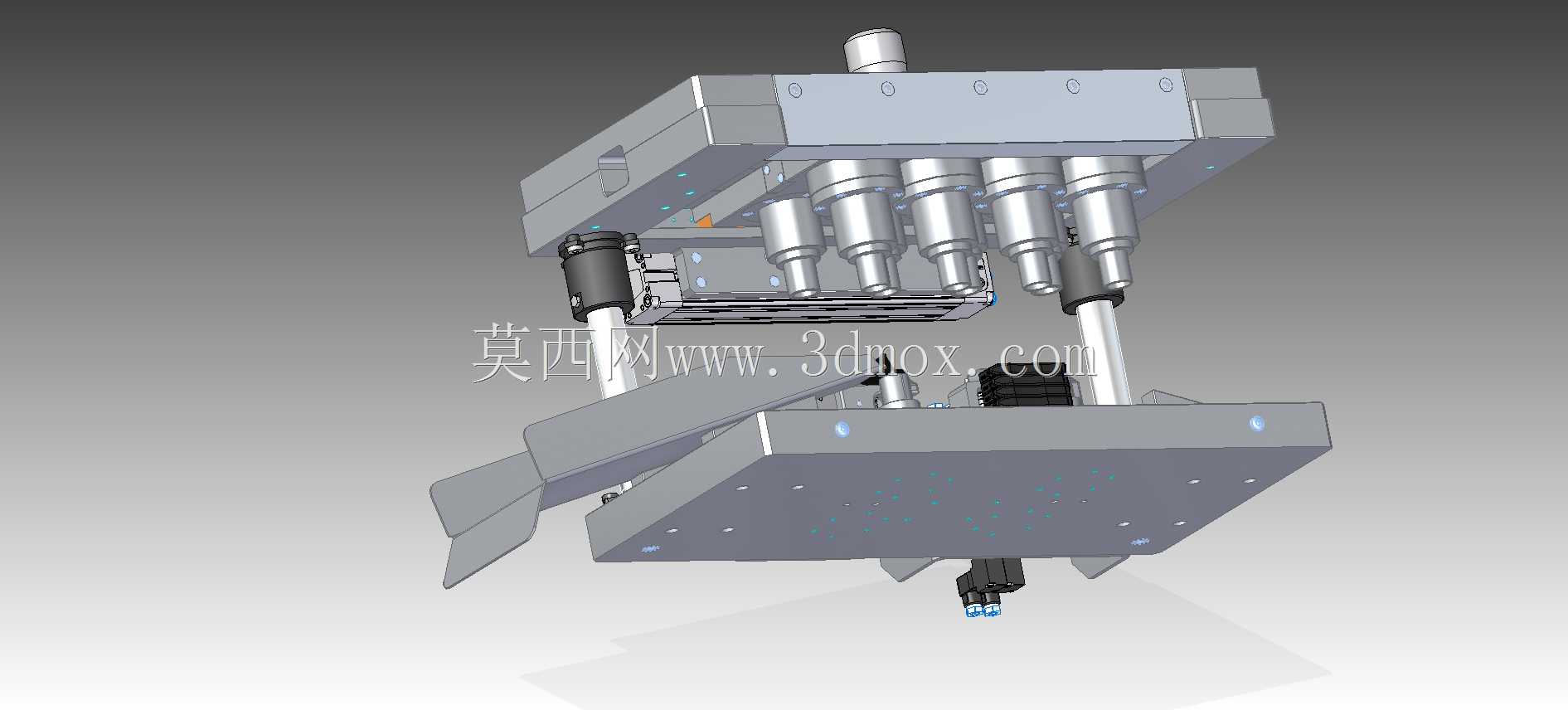

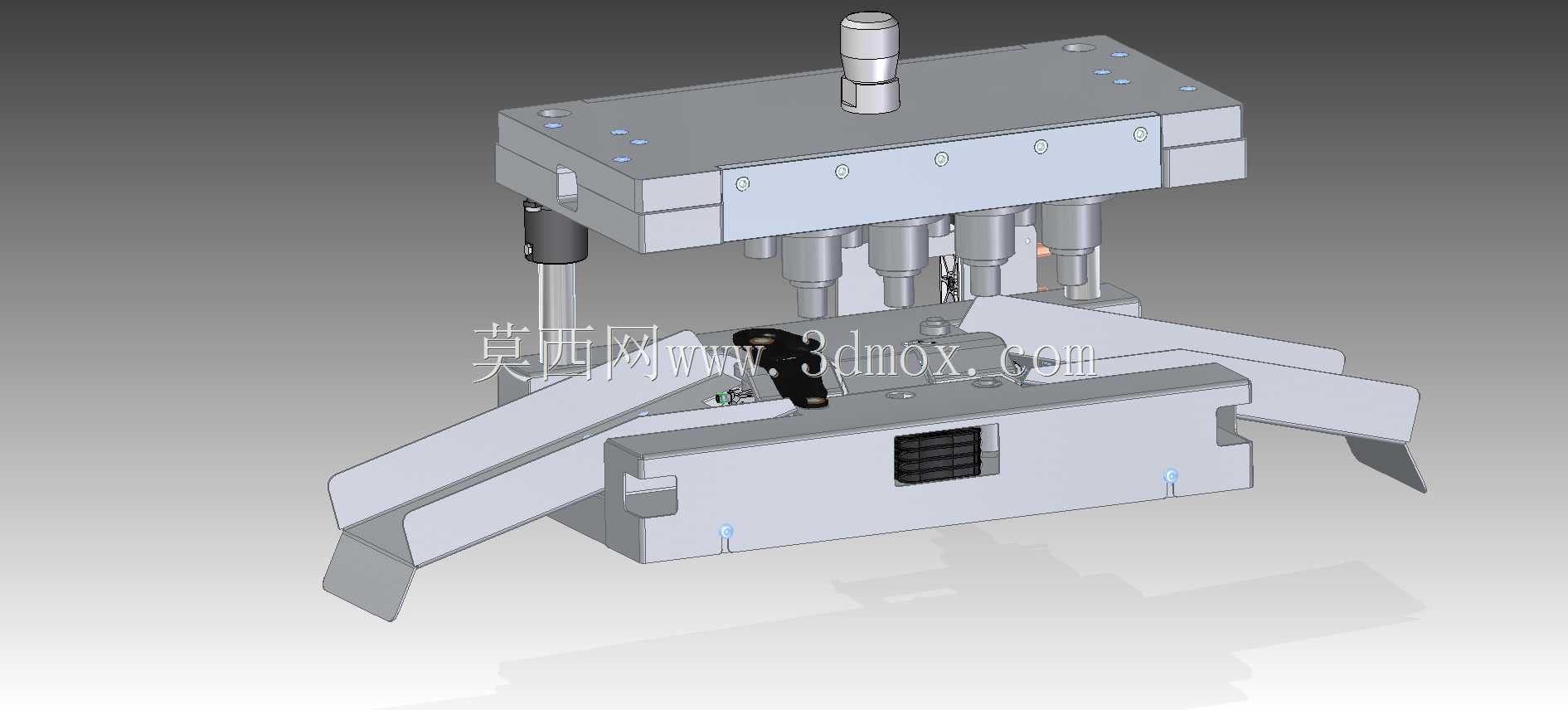

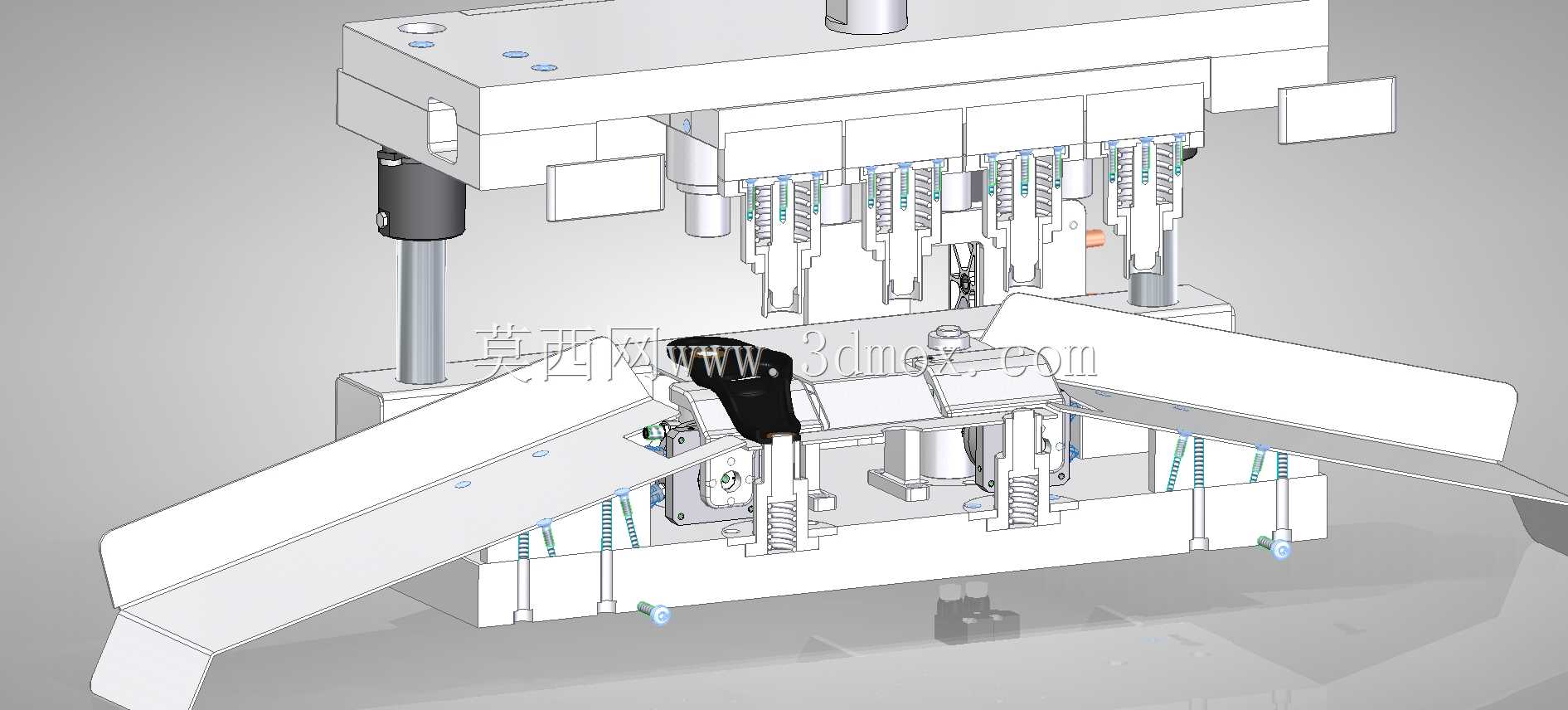

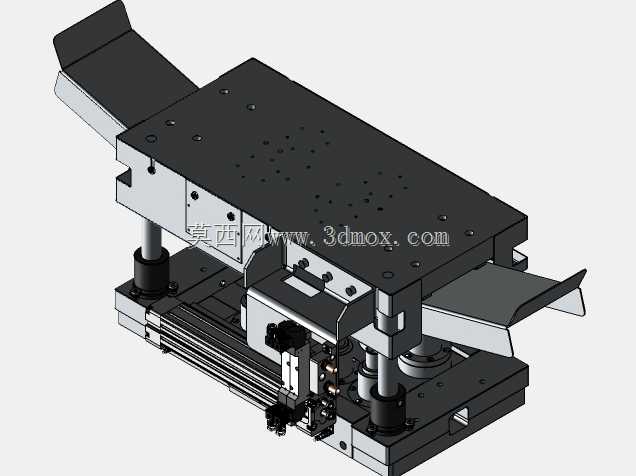

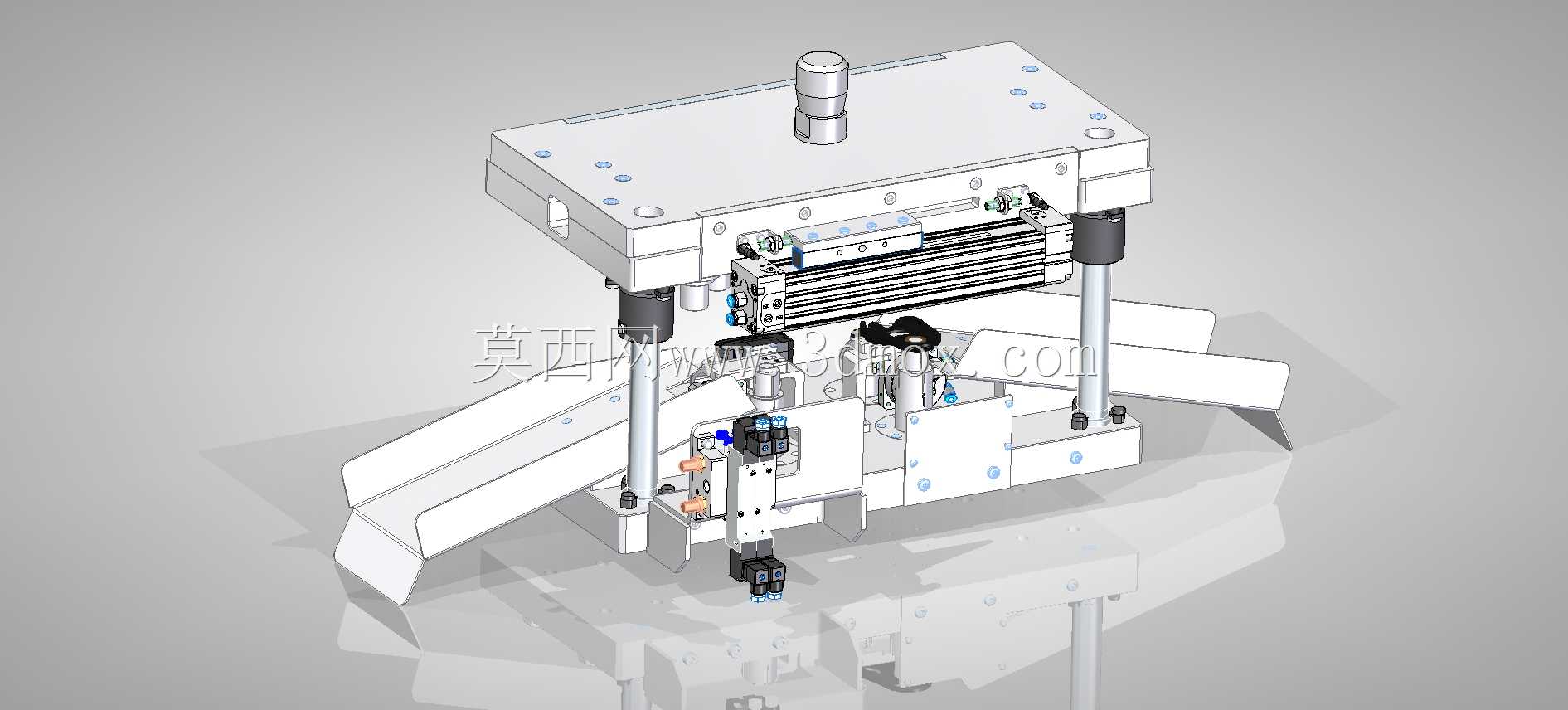

该设备主要应用于精密机械装配、汽车零部件生产、五金配件加工等场景中du类轴承的压装作业与压装精度校准环节，可适配小规格自润滑轴承、薄壁衬套类零件的压装工序，解决传统手动压装同轴度差、压装力不可控、压装后轴承形位公差超差的常见问题，同时可完成压装后轴承内孔同轴度、端面贴合度的快速校准校验，避免不合格压装件流入下道工序造成整机装配故障。设备整体采用立式四柱导向结构，上模部分集成多组独立压装执行单元，每组单元配备独立的弹性缓冲与压头导向结构，可同时完成多工位轴承的同步压装作业，压头采用可拆卸式快换设计，可根据不同规格轴承的压装端面尺寸更换适配压头，避免压装过程中对轴承端面造成压伤、变形。下模部分设置有带斜向导向的工件定位滑道与弹性浮动定位机构，工件可通过滑道快速送入压装工位，浮动定位结构可自适应工件的外形公差，保证压装过程中轴承与安装孔的同轴度控制在0.02mm以内，避免压装时出现轴承偏斜、卡滞的问题。设备两侧设置的校准模块可在压装完成后第一时间对轴承的安装位置、内孔圆度进行检测校准，通过弹性测头与基准面的配合，快速判断压装是否合格，无需将工件转移至单独检测工位，大幅提升装配检测的一体化效率。设备的安装边界适配常规车间流水线的工位布局，整体占地宽度适配1.2米标准工位台，操作高度符合人工上下料的人体工学要求，四柱导向结构的导柱采用高频淬火处理，表面硬度达到HRC58以上，长期往复压装作业下仍能保持稳定的导向精度，内部的弹簧复位结构可保证压装完成后上模自动回位，配合滑道的出料斜面，压装校准完成的工件可自动滑出工位，无需手动取件，适配小批量多品种的轴承装配生产需求，也可集成到自动化装配线中作为专机使用，压装力可通过更换不同刚度的复位弹簧进行适配调整，覆盖常规小尺寸du轴承的压装力区间，校准模块的测头可根据轴承内孔尺寸更换，满足不同规格产品的快速换产需求。
