带刹车重型万向工业脚轮结构设计

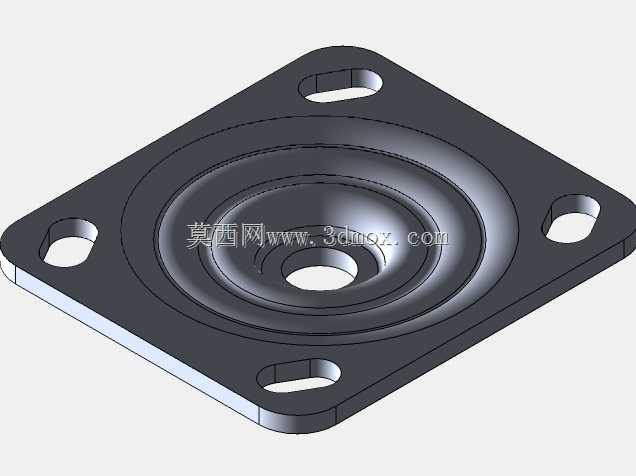

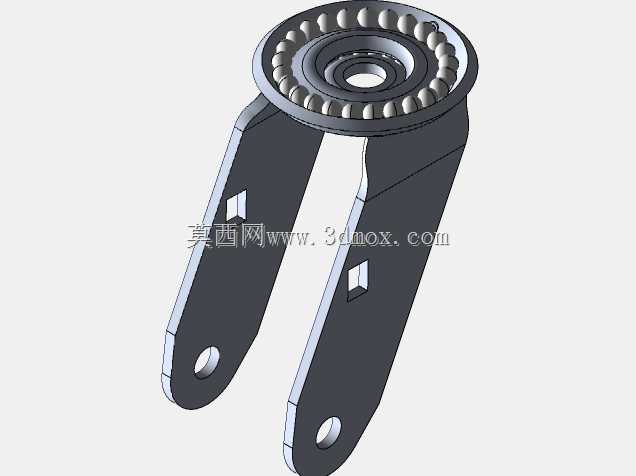

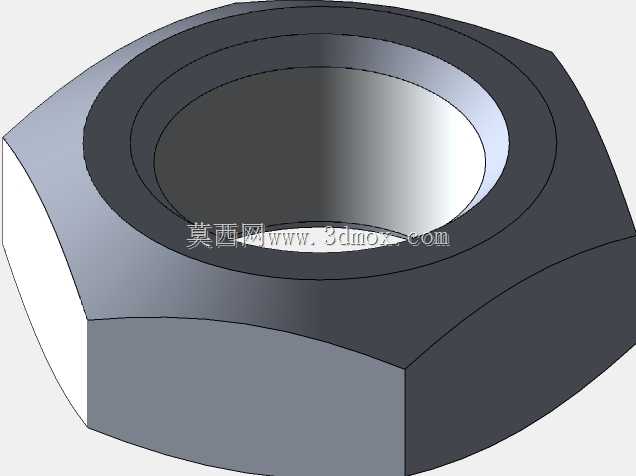

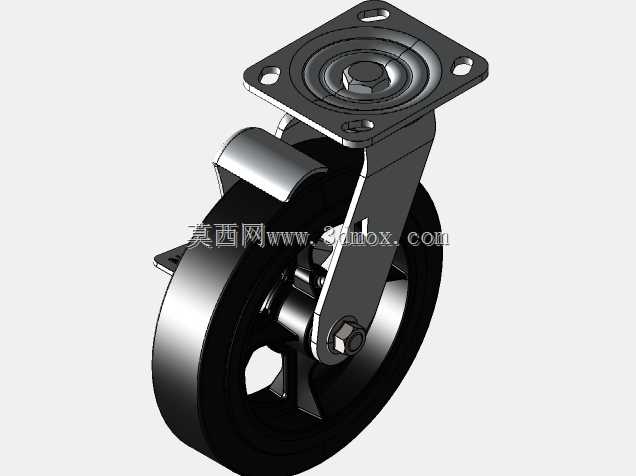

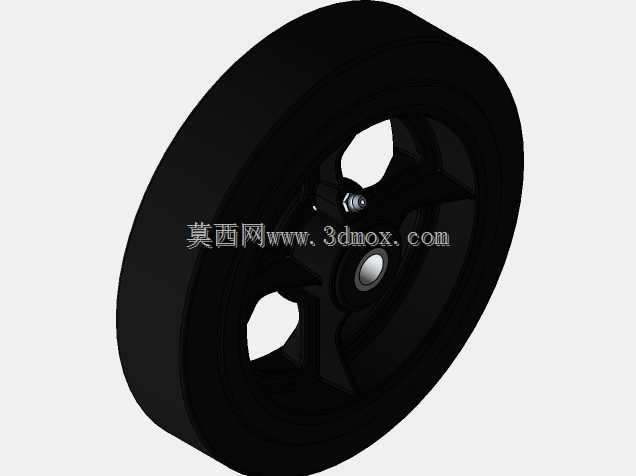

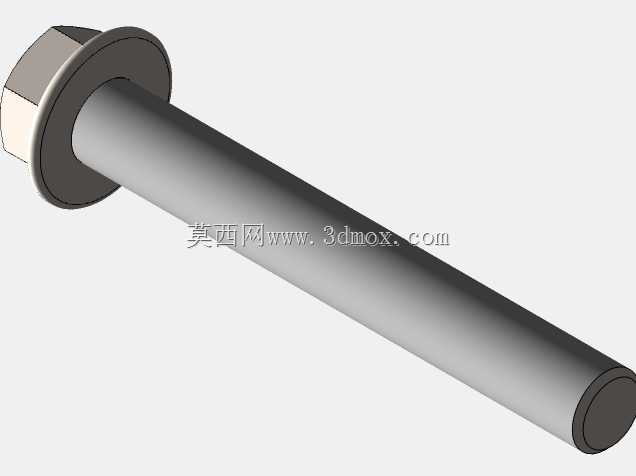

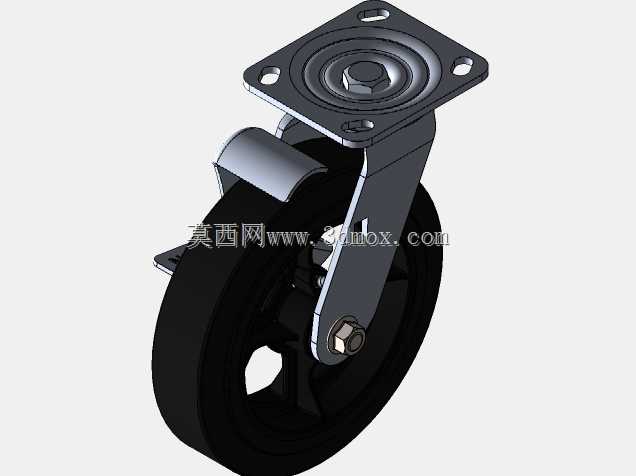

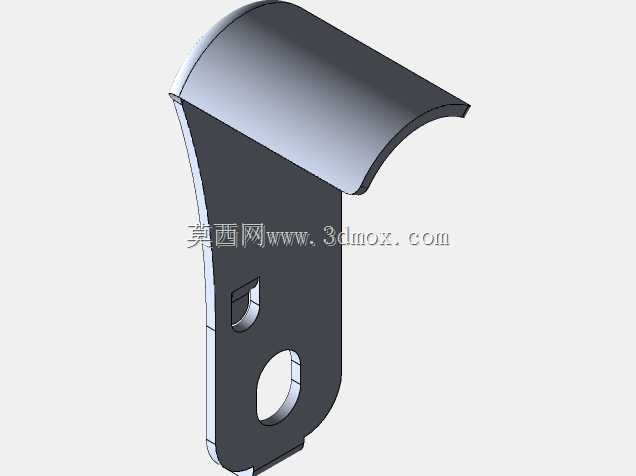

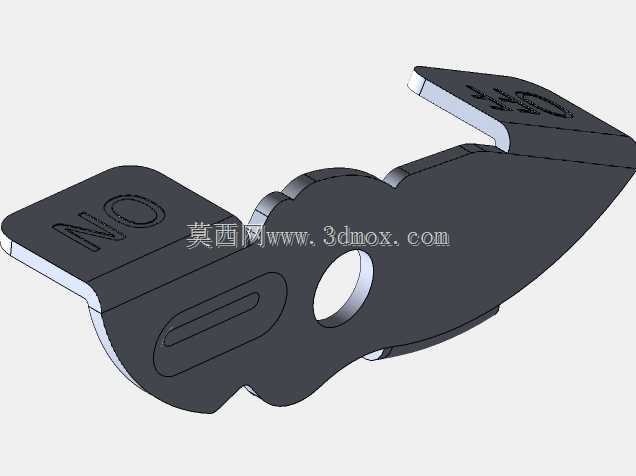

这款带刹车的万向脚轮，核心适配各类需要频繁移位、同时要求驻停稳定的工业载具场景，从车间周转物料车、重型工具柜，到自动化生产线旁的移动工作站、商用重型展示台架，都能匹配对应的承载与移动需求。轮体直径设定为200毫米，单轮额定承载能力可达220公斤，足够覆盖多数中重型移动设备的载荷要求，轮面采用高耐磨硬质橡塑材质，滚动过程中不会对环氧地坪、瓷砖地面造成硬划伤，同时能缓冲行进过程中遇到的微小凸起、接缝带来的震动，避免载具上放置的精密工件、仪器因为颠簸出现位移或磕碰损伤。顶部采用方形四孔安装法兰，安装孔位的间距经过标准化适配，能直接匹配市面上多数通用载具的底部安装梁，不需要额外做转接板加工，安装时只需要将法兰贴合设备底部安装面，穿入对应规格的螺栓紧固即可，安装边界清晰，不会和设备底部的加强筋、走线槽出现结构干涉。转向结构采用双层滚珠回转支承设计，转向时阻尼均匀，即使在满载状态下，也能轻松推动设备完成360度转向，不会出现转向卡滞、偏摆的问题，适配狭窄车间通道内的转向移位需求。集成的刹车踏板采用金属冲压成型结构，踩下后能同时锁定轮体转动和万向转向结构，双重锁定机制可以保证设备驻停时不会出现溜坡、意外移位的情况，即使在带有轻微坡度的地面上，也能保持稳定的驻停状态；刹车解锁只需要向上轻挑踏板即可完成，操作不需要额外工具，一线操作人员可以快速完成驻停与移位的状态切换。支架部分采用加厚金属板材冲压成型后做表面防锈处理，整体结构做了受力优化，在轮轴、转向连接、刹车联动这些应力集中的位置都做了加强折弯处理，长期满载使用也不会出现支架变形、断裂的问题。建模过程中完整还原了各个零件的装配关系，从滚珠的排布、刹车联动的杠杆结构，到轮体内部的轴承配合间隙都做了准确还原，能直接用于设备选型时的装配干涉校验，也可以作为同类脚轮结构优化的设计参考，帮助结构工程师快速完成移动类设备的行走机构选型匹配，减少重复建模的工作量。
