工业外转子轴流通风散热风机结构设计

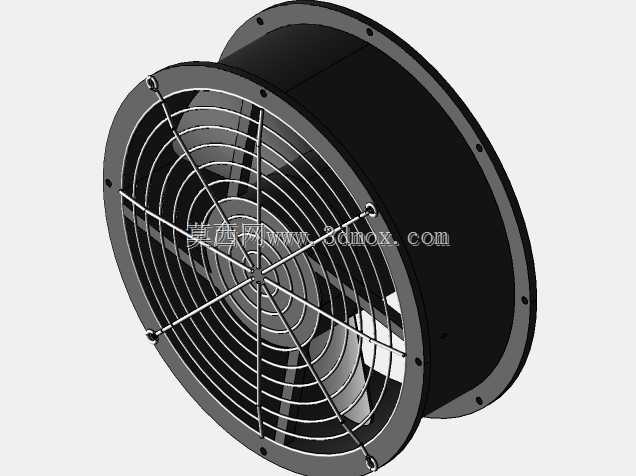

这款轴流风机主要面向工业通风、设备散热、空间换气类场景设计，可广泛应用于电控柜散热、厂房岗位送风、工业设备配套冷却、暖通系统排风等多个实际工况，能够在低阻力风道环境下实现大流量空气输送，满足不同场景下的空气置换与热量带走需求。从功能特性来看，该风机采用轴流式气流走向设计，气流沿风机轴向直进直出，风阻损耗更小，相同安装尺寸下通风效率更高，适配需要短距离大风量送风的使用场景。外筒采用一体化圆筒式结构，既作为风筒约束气流流向，减少气流紊流带来的效率损失，同时作为整体承载结构，集成了电机安装位、防护网固定位与安装法兰边，结构紧凑集成度高。前端配置的金属防护网采用放射状加环向加强筋的结构设计，在保证通风通流面积的前提下，能够有效阻挡外部异物进入风筒接触叶轮，避免运行过程中出现异物卡滞、人员误触的安全隐患，防护网的支撑筋条做了流线型修型，尽可能减少对进风气流的阻挡干扰。叶轮采用多叶片前倾式设计，叶片角度经过气动优化，在保证风量输出的同时尽可能降低运行噪音与气流脉动，适配对噪音有一定要求的室内安装场景。从设计思路上，这款风机优先考虑安装适配性与运行可靠性，整体采用法兰式安装结构，风筒两端预留均匀分布的安装孔位，可直接对接风管或者设备面板安装，不需要额外制作复杂的安装支架，降低现场安装的适配难度。安装边界上，圆筒形的主体结构让其最大外轮廓为规则圆柱，安装时只需要预留对应直径的圆形安装空间即可，轴向尺寸紧凑，不会占用过多的安装纵深，适配安装空间局促的设备内置场景。结构设计上充分考虑长期运行的稳定性，电机内置于风筒中心，通过多根支撑筋与外筒连接，支撑筋同时兼顾导流作用，将进风气流平顺引导至叶轮入口，减少进气紊流。整体结构没有多余的外露突出部件，外观规整简洁，既可以独立作为通风单元使用，也可以作为配套部件集成到各类需要散热通风的工业设备内部，适配不同的安装使用需求。
